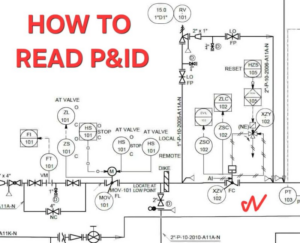

GIẢI THÍCH VỀ P&ID
P&ID là viết tắt của Piping and Instrumentation Diagram, một sơ đồ chi tiết được sử dụng trong các ngành công nghiệp chế biến để mô tả thiết bị, đường ống và thiết bị đo đạc để vận hành và bảo trì nhà máy an toàn. Các sơ đồ này cho thấy cách các thành phần kết nối, bao gồm vòng điều khiển, van và cảm biến, sử dụng các ký hiệu tiêu chuẩn hóa.
Mục đích chính
P&ID hướng dẫn thiết kế, xây dựng, vận hành và khắc phục sự cố bằng cách minh họa các quy trình quy trình, hệ thống an toàn và sơ đồ kiểm soát. Các kỹ sư dựa vào chúng để phân tích mối nguy như nghiên cứu HAZOP và để đảm bảo tuân thủ quy định.
Các thành phần chính
Thiết bị: Tàu, máy bơm và bể chứa được thể hiện bằng các hình dạng cụ thể.
Đường ống: Các đường chỉ kích thước, vật liệu và hướng dòng chảy, với các đường liền nét cho đường ống và chấm cho tín hiệu điện.
Thiết bị đo đạc: Các vòng tròn hoặc “bong bóng” hiển thị các cảm biến (ví dụ: máy phát áp suất hoặc nhiệt độ) và vị trí của chúng — trường (không có dòng), phòng điều khiển (đường liền nét) hoặc không thể tiếp cận được (đường chấm).
Van và điều khiển: Ký hiệu cho van, bộ truyền động và khóa liên động tự động hoặc thủ công.
Mẹo đọc
Bắt đầu với chú giải cho các ký hiệu, sau đó theo dõi luồng quy trình từ đầu vào đến đầu ra trong khi ghi lại số thẻ cho các thiết bị. Không giống như Sơ đồ quy trình (PFD) đơn giản hơn, P&ID bao gồm các thông số kỹ thuật chi tiết như cách nhiệt, độ dốc và phụ tùng.
📘 GIẢI THÍCH SƠ ĐỒ P&ID | TRÁI TIM CỦA KỸ THUẬT QUY TRÌNH & THIẾT BỊ ĐO LƯỜNG
Sơ đồ P&ID (Sơ đồ Đường ống & Thiết bị đo lường) không chỉ là một bản vẽ — mà là bản thiết kế vận hành của một nhà máy.
Nó kết nối thiết bị quy trình, đường ống, van, thiết bị đo lường và triết lý điều khiển thành một cái nhìn tổng thể, chức năng.
🔎 Tại sao sơ đồ P&ID lại quan trọng trong các dự án thực tế:
✔ Xác định cách thức hoạt động của nhà máy, không chỉ là những gì được lắp đặt
✔ Hướng dẫn xây dựng, vận hành thử, kiểm soát chất lượng (QA/QC), vận hành và bảo trì
✔ Giúp xác định các vòng điều khiển, khóa liên động và hệ thống an toàn
✔ Ngăn ngừa lỗi thiết kế, làm lại và vận hành không an toàn
Đối với các kỹ sư QA/QC, kỹ sư thiết bị đo lường và các chuyên gia cơ khí, kỹ năng đọc sơ đồ P&ID thành thạo là rất cần thiết để đảm bảo tuân thủ ý đồ thiết kế, tiêu chuẩn và vận hành nhà máy an toàn.
📌 Mẹo: Luôn đọc phần chú giải và ghi chú trước tiên — chúng xác định các ký hiệu, loại tín hiệu, vị trí lỗi van và logic điều khiển.
📖 Lưu bài đăng này nếu bạn đang làm việc trong ngành Dầu khí, Điện lực, Hóa chất hoặc Công nghiệp chế biến.
PID, Đường ống và thiết bị đo, Kỹ thuật quy trình, Kỹ thuật thiết bị đo, Hệ thống điều khiển, QAQC, Kỹ thuật chất lượng, Kỹ sư cơ khí, Thiết kế quy trình, Kỹ thuật nhà máy, Dầu khí, Công nghiệp hóa chất, Nhà máy điện, Kỹ thuật dự án, Vận hành thử, Kỹ thuật bảo trì, Bản vẽ kỹ thuật, ASME, API, ISO 9001, Kỹ thuật an toàn, An toàn quy trình, Kỹ thuật hiện trường, Kỹ thuật công nghiệp, Kiến thức kỹ thuật, Nghề nghiệp kỹ thuật, Hardik Prajapati
Miếng đệm là seal cơ khí lấp đầy các khoảng trống giữa các bề mặt giao phối để tránh rò rỉ, thường bị nén trong động cơ, đường ống hoặc máy móc. Chúng phù hợp với các bất thường bề mặt và duy trì niêm phong trong các điều kiện khác nhau như nhiệt độ và áp suất. Các vật liệu phổ biến bao gồm cao su, than chì và vật liệu tổng hợp, với các phương pháp sản xuất như cắt từ tấm hoặc đúc.
Các loại phổ biến
Miếng đệm tấm được đục lỗ từ vật liệu phẳng để sử dụng nhanh chóng, tiết kiệm chi phí trong các ứng dụng áp suất thấp. Các miếng đệm mặt bích phù hợp giữa các đoạn ống để tiếp xúc bề mặt cao hơn, trong khi các miếng đệm quấn xoắn ốc kết hợp kim loại và chất độn cho môi trường áp suất cao. Vòng chữ O, một loại phụ của miếng đệm, cung cấp các vòng đệm tròn trong các thiết lập động hoặc tĩnh.
Các ứng dụng chính
Miếng đệm bịt kín mặt bích ống chống rò rỉ chất lỏng hoặc khí trong đường ống công nghiệp. Động cơ ô tô sử dụng chúng cho các khớp nối đầu và ống xả để chịu được nhiệt và rung. Chúng cũng xuất hiện trong chế biến thực phẩm để vệ sinh và trong HVAC để bảo vệ các rào cản kín.
Các yếu tố lựa chọn
Chọn dựa trên áp suất, nhiệt độ, tiếp xúc với hóa chất và độ hoàn thiện bề mặt — phi kim loại cho điều kiện nhẹ, kim loại cho điều kiện khắc nghiệt. Vật liệu thích hợp ngăn ngừa các hỏng hóc có thể dẫn đến các vấn đề an toàn hoặc thời gian ngừng hoạt động tốn kém. Khả năng tương thích thử nghiệm đảm bảo tuổi thọ.
Gioăng là vật liệu làm kín được đặt giữa hai bề mặt tiếp xúc—thường là mặt bích—để tạo ra một lớp niêm phong tĩnh kín áp suất, chống rò rỉ.
Chúng là những bộ phận quan trọng trong đường ống, bình chịu áp lực, bộ trao đổi nhiệt, nồi hơi và các cụm cơ khí.
✅ Chức năng chính của gioăng
Ngăn ngừa rò rỉ chất lỏng hoặc khí
Duy trì độ kín khít
Bù đắp cho các bất thường trên bề mặt
Hấp thụ rung động và biến dạng nhiệt
Giảm tiếp xúc kim loại với kim loại và mài mòn
🧩 Yêu cầu chất lượng của một gioăng tốt
Độ đàn hồi – Chịu được rung động, mỏi và chu kỳ nhiệt
Khả năng chống ăn mòn – Tương thích với chất lỏng trong quá trình
Khả năng chống biến dạng dẻo – Duy trì tính toàn vẹn ở nhiệt độ cao
Khả năng nén – Đảm bảo độ kín hiệu quả dưới tải trọng bu lông
Khả năng chống thấm – Ngăn chặn sự xâm nhập của chất lỏng
🏷️ Các loại gioăng
🔹 Gioăng phi kim loại
Vật liệu: Cao su, PTFE, Than chì, CNAF
Tiêu chuẩn: ASME B16.21
Đặc điểm:
Tiết kiệm và mềm
Thích hợp cho áp suất và nhiệt độ thấp
Than chì có thể sử dụng đến ~500 °C
🔹 Gioăng kim loại (RTJ)
Vật liệu: Sắt mềm, Thép carbon, Monel, Hợp kim siêu bền
Tiêu chuẩn: ASME B16.20
Đặc điểm:
Khả năng chịu áp suất và nhiệt độ cao
Yêu cầu tải trọng bu lông cao
Cực kỳ bền chắc (lên đến ~1200 °C)
🔹 Gioăng composite (bán kim loại)
Cấu tạo: Lõi kim loại + chất độn mềm
Tiêu chuẩn: ASME / BS
Đặc điểm:
Phạm vi áp suất-nhiệt độ rộng
Khả năng phục hồi và độ tin cậy làm kín tốt
🔩 Các loại gioăng composite thông dụng
🔸 Gioăng xoắn ốc
Lõi kim loại với chất độn graphite/PTFE
Vòng trong và vòng ngoài
Tuyệt vời cho rung động và chu kỳ nhiệt
Được sử dụng rộng rãi trong đường ống xử lý và bình áp lực
Tiêu chuẩn: BS 3381
🔸 Gioăng bọc kim loại
Chất độn mềm được bao bọc trong lớp vỏ kim loại mỏng
Khả năng chịu nhiệt tốt
Khả năng chịu áp suất vừa phải
Được sử dụng trong bộ trao đổi nhiệt và nồi hơi
🔸 Gioăng Camprofile
Lõi kim loại lượn sóng với lớp phủ mềm
Hiệu suất làm kín cao
Có thể tái sử dụng
Lý tưởng cho các dịch vụ áp suất và nhiệt độ khắc nghiệt
📌 Lựa chọn gioăng Tiêu chí
Định mức nhiệt độ
Định mức áp suất
Loại chất lỏng (ăn mòn / hydrocarbon / hơi nước)
Khả năng chống rung
Tính sẵn có & chi phí
Tuổi thọ dự kiến
⚠️ Việc lựa chọn gioăng không phù hợp có thể dẫn đến rò rỉ, ngừng hoạt động nhà máy hoặc các nguy cơ an toàn nghiêm trọng.
🏭 Ứng dụng phổ biến
Bộ trao đổi nhiệt
Lò hơi
Bình áp lực
Đường ống dẫn dầu khí
Đường ống dẫn nước
🔍 Kết luận:
Gioăng có vẻ đơn giản, nhưng chúng đóng vai trò quan trọng trong sự an toàn, độ tin cậy và hiệu quả hoạt động của các hệ thống công nghiệp.
Nâng cấp đường ống UHT (Nhiệt độ cực cao) và CIP (Làm sạch tại chỗ) tập trung vào việc cải thiện hiệu quả xử lý nhiệt và hiệu suất hệ thống làm sạch tương ứng, thường bằng cách kết hợp các vật liệu tiên tiến, tự động hóa và thiết kế đường ống được tối ưu hóa.
Nâng cấp đường ống UHT
Nâng cấp đường ống UHT có thể bao gồm sử dụng ống sóng để tăng hệ số truyền nhiệt và kết hợp các hệ thống thu hồi năng lượng như bộ trao đổi nhiệt từ sản phẩm sang sản phẩm, có thể đảm bảo thu hồi năng lượng lên đến 80%. Các hệ thống này cũng có thể sử dụng hệ thống bảo vệ nổi để xử lý sự giãn nở nhiệt và giảm nguy cơ hư hỏng, do đó cải thiện độ tin cậy của khử trùng. Thiết kế đường ống UHT mô-đun và linh hoạt hỗ trợ nâng cấp dễ dàng, cho phép hiệu quả hoạt động tốt hơn và khả năng mở rộng trong tương lai đồng thời đáp ứng các tiêu chuẩn quy định.
Nâng cấp đường ống CIP
Nâng cấp đường ống CIP thường liên quan đến việc hiện đại hóa ống góp van, tự động hóa hoạt động của van và cải thiện hệ thống tiện ích để tăng nhiệt độ và hiệu quả làm sạch. Các cải tiến cũng có thể tập trung vào việc tối ưu hóa liều lượng hóa chất, sử dụng nước và thời gian làm nóng để làm sạch đường ống và thiết bị được kết nối hiệu quả và nhanh chóng hơn. Thêm các tính năng như bể tái sử dụng nước, nâng cấp máy bơm và triển khai giám sát từ xa giúp giảm chi phí vận hành và cải thiện an toàn quy trình. Việc nâng cấp hệ thống CIP cũng được thúc đẩy bởi nhu cầu xử lý nhu cầu sản xuất cao hơn hoặc độ phức tạp của thiết bị, đòi hỏi hệ thống điều khiển và đường ống mạnh mẽ và hiệu quả hơn.
Các phương pháp hay nhất để nâng cấp cả hai hệ thống
Tiến hành kiểm tra hoạt động để xác định sự kém hiệu quả trong hệ thống làm sạch và đường ống hiện tại.
Sử dụng vật liệu đường ống chống ăn mòn và hiệu quả nhiệt.
Tự động hóa điều khiển van và máy bơm cho các chu kỳ làm sạch lặp lại và chính xác.
Kết hợp thu hồi năng lượng và tái sử dụng nước để giảm tiêu thụ tiện ích.
Đảm bảo tuân thủ các tiêu chuẩn quy định và an toàn thực phẩm (FDA, 3-A, FSMA, HACCP, GMP).
Lập kế hoạch cho khả năng mở rộng để phù hợp với sự gia tăng sản lượng trong tương lai mà không cần thay thế hoàn toàn.
Những nâng cấp này cùng nhau nâng cao hiệu quả sản xuất, an toàn sản phẩm và tính bền vững của môi trường trong hệ thống đường ống UHT và CIP.
Muhammed Aslam
🔧 Nâng cấp Đường ống UHT & CIP của Tetrapak đã Cải thiện Hiệu quả Sản xuất như thế nào
Tại nhiều nhà máy FMCG, khu vực UHT, CIP và Chiết rót “hoạt động tốt”… nhưng không đạt hiệu suất mong muốn.
Các vấn đề nhỏ về đường ống hoặc tiện ích có thể âm thầm gây ra:
⚠ Biến động nhiệt độ
⚠ Lưu lượng không ổn định
⚠ Hiệu suất CIP kém
⚠ Tiêu thụ năng lượng cao hơn
⚠ Thời gian ngừng hoạt động nhỏ ngoài kế hoạch
Nâng cấp đường ống trên toàn bộ Phòng UHT, Phòng CIP, Khu vực Bồn tiệt trùng & dây chuyền TBA-19 cho một nhà sản xuất đồ uống — và những cải tiến này đã làm nổi bật một thực tế phổ biến đối với các nhà máy FMCG.
🟦 Những vấn đề tiềm ẩn
• Áp suất ngược trong quá trình trả sản phẩm
• Dòng chảy không đều trong bộ trao đổi nhiệt UHT
• Sự cố ΔT trong mạch nước lạnh
• Thất thoát hơi nước từ các đường ống MS cũ
• Đường ống định lượng CIP bị nghẹt
• Các giọt khí nén ảnh hưởng đến máy chiết rót
Có khu vực sản xuất nào của bạn có lưu lượng, sụt áp hoặc nhiệt độ không ổn định không?
1️⃣ Hệ thống UHT: Đường ống SS-316L, cấp/trả CHW, bơm Alfa Laval, lớp cách nhiệt & vỏ bọc, ống góp hơi DN80.
Kết quả: Dòng chảy ổn định, truyền nhiệt dự đoán được.
2️⃣ Bồn tiệt trùng: Đường ống CHW & CIP mới, kết nối hơi nước & không khí, lớp cách nhiệt.
Kết quả: Nhiệt độ bồn ổn định, quá trình trả CIP mượt mà hơn.
3️⃣ Phòng CIP: Đường ống SS-316L mới, hơi nước/nước ngưng tụ, khí nén, lớp cách nhiệt an toàn.
Kết quả: Định lượng chính xác, chu trình CIP tiết kiệm năng lượng.
4️⃣ Dây chuyền chiết rót TBA-19: Các nhánh CHW & hơi nước, khí cho đầu phun, vòng lặp CIP DN65.
Kết quả: Độ ổn định của đầu chiết tốt hơn, độ tin cậy của máy được cải thiện.
🟨 Những điểm chính
Hầu hết tổn thất sản xuất không phải do sự cố máy móc — mà đến từ các hệ thống hỗ trợ hoạt động kém:
✔ Kích thước ống không chính xác
✔ Sụt áp
✔ Lớp cách nhiệt kém
✔ Hiệu suất CIP kém
✔ Các vấn đề về áp suất khí
✔ Thất thoát hơi nước
Ngay cả việc giảm 10% hiệu suất sử dụng điện cũng có thể ảnh hưởng đến sản lượng hàng tháng của bạn.
🟫 Thông tin chuyên sâu
Hệ thống đường ống và tiện ích được thiết kế đúng cách mang lại:
🔹 Thông lượng cao hơn
🔹 Chi phí năng lượng thấp hơn
🔹 Ít dừng máy hơn
🔹 Nhiệt độ ổn định hơn
🔹 Tuổi thọ thiết bị dài hơn
Không chỉ là công việc đường ống — mà còn là kỹ thuật đảm bảo độ tin cậy sản xuất.
Kỹ thuật FMCG, UHT, Hệ thống CIP, Chế biến Thực phẩm, Đường ống Công nghiệp, Sản xuất Đồ uống, Bảo trì Nhà máy, Hiệu quả Sản xuất, Đường ống Cấp Thực phẩm, Dự án Công nghiệp, Dịch vụ Kỹ thuật, HVAC, Lạnh Công nghiệp, Dịch vụ Kỹ thuật Siêu âm, Tetrapak, Kỹ thuật Quy trình
Chỉ số Bão hòa Langelier (LSI) trong Tháp Giải nhiệt
40
Chỉ số bão hòa Langelier (LSI) trong tháp giải nhiệt
Chỉ số bão hòa Langelier (LSI) là một chỉ số được sử dụng rộng rãi trong tháp giải nhiệt để dự đoán khả năng hình thành cặn canxi cacbonat hoặc ăn mòn trong nước tuần hoàn. Nó được tính bằng LSI = pH đo được – độ bão hòa pH, trong đó độ bão hòa pH là độ pH mà tại đó nước được bão hòa với canxi cacbonat. LSI dương cho thấy khả năng hình thành cặn, LSI âm cho thấy nước bị ăn mòn và có khả năng hòa tan canxi cacbonat và LSI gần bằng không biểu thị các điều kiện ranh giới nơi thay đổi chất lượng nước có thể khiến nước bị đóng cặn hoặc ăn mòn.
Trong tháp giải nhiệt, việc duy trì LSI thích hợp là rất quan trọng vì khi nước bay hơi, muối hòa tan sẽ tập trung, làm tăng nguy cơ tích tụ cặn trên bề mặt trao đổi nhiệt. Thông thường, độ pH của nước tháp giải nhiệt được duy trì khoảng 8,0 đến 9,0 để cân bằng khả năng đóng cặn và ăn mòn. Tính toán LSI xem xét các thông số bao gồm nhiệt độ, pH, tổng chất rắn hòa tan (TDS), độ cứng canxi và độ kiềm. Các giá trị này cho phép người vận hành đánh giá xem có cần điều chỉnh xử lý nước để ngăn ngừa đóng cặn hay không, có thể làm giảm hiệu quả làm mát hoặc ăn mòn, có thể làm hỏng thiết bị.
LSI đặc biệt hữu ích trong việc quản lý tháp giải nhiệt vì nó chỉ ra động lực nhiệt động lực học cho sự phát triển của quy mô canxi cacbonat nhưng không định lượng lượng cặn có thể hình thành. Đây là một biện pháp cân bằng để hướng dẫn điều trị hơn là một yếu tố dự đoán trực tiếp các vấn đề hoạt động. Ứng dụng LSI đúng cách cho phép kiểm soát hóa học nước tốt hơn để tối ưu hóa hiệu suất của tháp giải nhiệt và bảo vệ cơ sở hạ tầng.
Tóm lại:
LSI = pH đo được – độ bão hòa pH (trong đó độ bão hòa pH phụ thuộc vào nhiệt độ, độ cứng canxi, độ kiềm và TDS).
LSI > 0 có nghĩa là tiềm năng mở rộng; LSI < 0 có nghĩa là khả năng ăn mòn; LSI ≈ 0 có nghĩa là đường biên.
Độ pH của nước tháp giải nhiệt được duy trì gần 8.0 đến 9.0 để kiểm soát nguy cơ đóng cặn và ăn mòn.
Giám sát và điều chỉnh LSI giúp duy trì hiệu quả làm mát và tuổi thọ của thiết bị bằng cách ngăn ngừa lắng đọng cặn hoặc hư hỏng do ăn mòn.
Thông tin này cung cấp sự hiểu biết rõ ràng về cách sử dụng Chỉ số bão hòa Langelier trong tháp giải nhiệt để quản lý hóa học nước nhằm vận hành và bảo trì tối ưu.
Muhammad Bilal Aslam
🔍 Công cụ Excel để Hiểu Chỉ số Bão hòa Langelier (LSI) trong Tháp Giải nhiệt 🌡️💧
Chỉ số Bão hòa Langelier (LSI) dự đoán liệu nước có xu hướng hình thành cặn hoặc gây ăn mòn trong hệ thống nước giải nhiệt hay không. Đây là một chỉ số quan trọng để cải thiện hiệu suất hệ thống và kéo dài tuổi thọ thiết bị.
📌 Tại sao LSI lại quan trọng?
✅ Ngăn ngừa hình thành cặn làm giảm hiệu suất truyền nhiệt
✅ Giảm thiểu ăn mòn và hư hỏng thiết bị
✅ Hỗ trợ định lượng hóa chất và kiểm soát xử lý nước thông minh hơn
✅ Cải thiện độ tin cậy và tuổi thọ hệ thống
📏 Cách tính LSI
1️⃣ Đo: pH, nhiệt độ, độ cứng canxi, độ kiềm và TDS
2️⃣ Tính pH bão hòa (pH)
3️⃣ Áp dụng công thức: LSI = pH − pH
Diễn giải kết quả:
• LSI > 0 → Xu hướng hình thành cặn 🏗️
• LSI < 0 → Nước ăn mòn ⚠️
• LSI ≈ 0 → Nước cân bằng ✅
⚠️ Lưu ý quan trọng
LSI là một chỉ số lý thuyết — cần xác nhận thực tế bằng phiếu ăn mòn để theo dõi hành vi hệ thống chính xác.
Tháp Giải Nhiệt, Xử Lý Nước, LSI, Kiểm Soát Cặn, Ngăn Ngừa Ăn Mòn, Kỹ Thuật Quy Trình, Hệ Thống Làm Mát, HVAC, Kỹ Thuật Hóa Học, Tiện Ích, Vận Hành Nhà Máy, Kỹ Thuật Bảo Trì, Hiệu Quả Năng Lượng, Nước Công Nghiệp, Độ Tin Cậy
Hiện tượng xâm thực trong máy bơm là hiện tượng bọt hơi hình thành trong chất lỏng do áp suất giảm xuống dưới áp suất hơi của chất lỏng, thường xảy ra ở phía hút của máy bơm. Những bong bóng hơi này sau đó sụp đổ hoặc nổ tung dữ dội khi chúng di chuyển đến các khu vực áp suất cao hơn trong máy bơm, gây ra sóng xung kích có thể làm hỏng cánh quạt và các bộ phận khác của máy bơm.
Nguyên nhân gây xâm thực trong máy bơm
Đầu hút dương ròng (NPSH) không đủ, có nghĩa là áp suất tại lực hút của máy bơm quá thấp so với áp suất hơi của chất lỏng.
Thiết kế máy bơm kém, chẳng hạn như tốc độ hút thấp.
Thay đổi tính chất chất lỏng như tăng độ nhớt.
Các yếu tố hệ thống như ống hút dài có nhiều khuỷu tay, ống hút hoặc xả bị tắc, van điều chỉnh không đúng cách.
Chạy máy bơm bên ngoài đường cong vận hành được khuyến nghị, quá xa về bên phải (lưu lượng cao) hoặc quá xa sang trái (lưu lượng thấp).
Các loại xâm thực
Xâm thực ở đường Hút: Xảy ra do áp suất thấp ở đầu vào hoặc phía hút của máy bơm, dẫn đến hư hỏng rỗ ở mắt cánh quạt.
Xâm thực ở đường Xả: Xảy ra khi áp suất ở phía xả của máy bơm quá cao, gây ra sự tuần hoàn chất lỏng và hình thành bong bóng gần các mép ngoài của cánh quạt.
Hiệu ứng và ảnh hưởng
Khi bong bóng hơi vỡ, chúng tạo ra sóng xung kích mạnh gây rỗ, xói mòn, tiếng ồn (thường được mô tả là lạch cạch), rung động và hư hỏng dần dần cho cánh quạt và các bộ phận bên trong của máy bơm. Điều này làm giảm hiệu suất của máy bơm và có thể dẫn đến việc sửa chữa tốn kém hoặc thời gian ngừng hoạt động.
Các biện pháp phòng ngừa
Đảm bảo đủ NPSH bằng cách duy trì đủ áp suất hút.
Lựa chọn máy bơm và thiết kế hệ thống phù hợp để tránh tổn thất lực hút quá mức.
Giảm thiểu chiều dài ống hút và tránh uốn cong hoặc hạn chế gấp.
Bảo dưỡng thường xuyên để tránh tắc nghẽn bộ lọc và bộ lọc.
Vận hành máy bơm trong phạm vi lưu lượng và áp suất khuyến nghị của chúng.
Tổng quan này giải thích cơ chế, nguyên nhân, loại và hậu quả của hiện tượng xâm thực trong máy bơm, đặc biệt tập trung vào máy bơm ly tâm ở những nơi phổ biến nhất.
suhas ovhal
🚫 Cách Tránh Hiện Tượng Sủi Bọt Trong Máy Bơm — Hướng Dẫn Nhanh Cho Mọi Kỹ Sư ⚙️💧
📍Sủi bọt là một trong những vấn đề phổ biến nhất — và gây hại nhất — trong quá trình vận hành máy bơm. Hiện tượng này xảy ra khi các bọt hơi hình thành trong chất lỏng do áp suất thấp, sau đó vỡ mạnh, gây rung lắc, tiếng ồn và xói mòn bề mặt cánh bơm.
Sau đây là cách bạn có thể ngăn ngừa hiện tượng này và giữ cho máy bơm của mình hoạt động tốt 👇
⚙️Đảm bảo NPSH khả dụng (NPSHa) luôn cao hơn NPSH (NPSHr) yêu cầu do nhà sản xuất máy bơm quy định.
Giảm thiểu lực nâng hút và tổn thất ma sát ở phía hút.
🔹 2️⃣ Giảm tổn thất đường ống hút:
⚙️Sử dụng đường ống hút có đường kính lớn hơn và giữ cho đường ống ngắn và thẳng.
⚙️Tránh các khúc cua, van hoặc hạn chế không cần thiết trước khi bơm.
🔹 3️⃣ Kiểm soát nhiệt độ chất lỏng:
⚙️Nhiệt độ cao hơn làm giảm áp suất hơi – làm tăng nguy cơ tạo bọt.
⚙️Giữ nhiệt độ chất lỏng trong giới hạn khuyến nghị.
🔹 4️⃣ Lựa chọn bơm phù hợp:
⚙️Chọn bơm hoạt động gần Điểm hiệu suất tốt nhất (BEP).
⚙️Bơm quá khổ hoặc quá nhỏ đều dễ bị tạo bọt.
🔹 5️⃣ Kiểm tra thiết kế hệ thống:
⚙️Tránh vận tốc hút cao.
☘️Giữ cho bình hút được thông gió đầy đủ và mức chất lỏng ổn định.
⚙️Hiện tượng xâm thực nghe có vẻ nhỏ nhặt, nhưng nó có thể dẫn đến thời gian ngừng hoạt động đáng kể, giảm hiệu suất và chi phí sửa chữa tốn kém.
👉 Một hệ thống được thiết kế tốt và vận hành đúng cách có thể loại bỏ hoàn toàn hiện tượng này.
Đường ống và Ống dẫn đề cập đến các hệ thống khác nhau được sử dụng để vận chuyển chất lỏng, chủ yếu được phân biệt theo quy mô, vị trí và độ phức tạp.
Đường ống:
Là một mạng lưới phức tạp của các đường ống và phụ kiện trong một ranh giới nhà máy hoặc cơ sở xác định.
Thường có đường kính nhỏ hơn (từ 1/2 “đến khoảng 80”) và kết nối các thiết bị trong nhà máy.
Bao gồm nhiều loại phụ kiện như khuỷu tay, tees, bộ giảm tốc để thay đổi hướng và kích thước.
Chứa nhiều thiết bị khác nhau như máy bơm, van, bộ trao đổi nhiệt và bộ lọc để hỗ trợ các chức năng của quy trình.
Chủ yếu được tìm thấy trên mặt đất với một số dịch vụ ngầm.
Được thiết kế và quản lý chủ yếu bởi ASME B31.3 cho đường ống xử lý.
Yêu cầu định tuyến phức tạp xung quanh thiết bị và cấu trúc, bao gồm tính linh hoạt cho sự giãn nở nhiệt và rung động.
Ống dẫn:
Bao gồm các đường ống được kết nối đường dài, thường dài nhiều km, đôi khi ngầm, trên mặt đất hoặc dưới biển.
Nói chung có đường kính lớn hơn được thiết kế để vận chuyển chất lỏng rời (chất lỏng hoặc khí) giữa các cơ sở hoặc khu vực.
Sử dụng các phụ kiện hạn chế, chủ yếu là uốn cong bán kính dài, với ít van và máy bơm hơn được đặt một cách chiến lược.
Vận chuyển chất lỏng theo dòng chảy tương đối thẳng, một chiều để giảm thiểu giảm áp suất.
Được thiết kế theo các mã như ASME B31.4 (để vận chuyển chất lỏng) và B31.8 (để truyền khí).
Kiểm tra và bảo trì khác nhau, với các đường ống thường sử dụng các công cụ kiểm tra trong dây chuyền (“pigging”).
Tóm lại, Đường ống là bên trong nhà máy và phức tạp trong định tuyến và thiết bị, trong khi Ống dẫn là bên ngoài, quy mô lớn và được thiết kế để vận chuyển số lượng lớn hiệu quả trên quãng đường dài.
Sanchit Rastogi
Đường ống so với Ống dẫn: Giống nhau ư? Không hẳn! 💥
Bạn đã bao giờ tham gia một cuộc thảo luận mà ai đó nói đường ống nhưng thực ra lại muốn nói đến đường ống chưa? Chuyện này xảy ra thường xuyên – và không chỉ với những người mới! Ngay cả các kỹ sư giàu kinh nghiệm đôi khi cũng nhầm lẫn giữa chúng. Vậy nên, hãy cùng làm rõ vấn đề bằng một phép so sánh thân thiện, không dùng thuật ngữ chuyên ngành 👇
🔧 Đường ống – Hệ thống Tuần hoàn của Nhà máy
Đường ống nằm bên trong cơ sở – trong các nhà máy lọc dầu, nhà máy hóa dầu hoặc giàn khoan ngoài khơi. Nó kết nối thiết bị, dẫn lưu chất lỏng trong quy trình và giúp hoạt động diễn ra trơn tru.
Hệ thống đường ống thường nhỏ gọn, phức tạp và chứa đầy các đoạn uốn cong, van và phụ kiện. Chúng chịu được áp suất và nhiệt độ thay đổi, cần được thiết kế cẩn thận, linh hoạt và kiểm tra thường xuyên.
Chúng được quản lý bởi các tiêu chuẩn như:
✅ ASME B31.3 – Đường ống công nghệ
✅ ASME B31.1 – Đường ống động lực
✅ API 570 – Quy chuẩn Kiểm định Đường ống
👉 Hãy tưởng tượng chúng như những mạch máu và động mạch bên trong nhà máy – phân phối sự sống (chất lỏng!) đến mọi ngóc ngách.
🚛 Ống dẫn – Phương tiện vận chuyển đường dài
Mặt khác, đường ống kết nối các cơ sở, thành phố, hoặc thậm chí cả quốc gia! Chúng chạy hàng dặm dưới lòng đất hoặc dưới nước, được thiết kế để dòng chảy ổn định và ít can thiệp.
Các hệ thống này chú trọng đến độ bền và hiệu quả, chứ không phải sự phức tạp. Chúng vận chuyển dầu, khí hoặc nước một cách an toàn và liên tục trên những khoảng cách xa.
Các tiêu chuẩn phổ biến bao gồm:
✅ ASME B31.4 – Đường ống chất lỏng
✅ ASME B31.8 – Truyền tải và Phân phối Khí
✅ API 1104 – Hàn Đường ống
👉 Ống dẫn là những xa lộ của thế giới năng lượng – vận chuyển tài nguyên một cách đáng tin cậy trên những địa hình rộng lớn.
⚙️ Điểm chính:
Đường ống hỗ trợ các hoạt động chi tiết của nhà máy.
Đường ống đảm bảo vận chuyển đường dài và ổn định.
Vậy nên lần tới khi ai đó nói “đường ống” khi thực ra họ muốn nói “ống dẫn”, hãy nhẹ nhàng nhắc nhở họ nhé 😉
Tuyến ống so với Đường ống, Dầu khí, Thông tin Kỹ thuật, Kỹ thuật Quy trình, ASME, Tiêu chuẩn API, Ngành Năng lượng, Kiến thức Quan trọng, Kỹ thuật Cơ khí
Sự khác biệt giữa Tuyến đường ống và cách Bố trí đường ống
59
Sự khác biệt giữa tuyến đường ống và cách bố trí đường ống như sau:
Đường ống đề cập đến kỹ thuật kỹ thuật và quy trình lựa chọn và xác định đường dẫn của hệ thống đường ống để đáp ứng các yêu cầu về mã, an toàn, kinh tế và vận hành. Nó tập trung vào việc tạo ra đường dẫn hiệu quả, an toàn và tiết kiệm chi phí nhất cho đường ống, xem xét các yếu tố như giảm thiểu tổn thất áp suất, tối ưu hóa không gian, tiếp cận bảo trì và vị trí hỗ trợ đường ống.
Bố trí đường ống là sự sắp xếp và vị trí tổng thể của các hệ thống đường ống trong một cơ sở, bao gồm vị trí thiết bị, không gian bảo trì, nhu cầu điện và tích hợp định tuyến đường ống trong các ràng buộc về cấu trúc và vận hành của cơ sở. Nó là một thuật ngữ rộng hơn kết hợp định tuyến nhưng cũng là tổ chức không gian và tương tác với các thành phần khác của thực vật.
Tóm lại, tuyến đường ống là quy hoạch chi tiết của đường ống đi theo, trong khi bố trí đường ống là tổ chức không gian toàn diện của đường ống và thiết bị liên quan trong môi trường nhà máy.
Mehmet YAMAN, PMP®
🔧 Sự khác biệt giữa Tuyến đường ống và Bố trí Đường ống là gì?
Đây là một câu hỏi thường gặp trong thiết kế nhà máy và đường ống — và việc hiểu rõ về nó có thể giúp quy trình thiết kế của bạn hiệu quả hơn rất nhiều 👇
🔹 Tuyến đường ống (Định tuyến)
Xác định đường đi của đường ống giữa hai điểm — từ vòi phun hoặc thiết bị này đến thiết bị khác.
Tập trung vào hướng dòng chảy và tính khả thi đồng thời tránh va chạm và đảm bảo vận hành an toàn.
Những điểm chính:
Đường đi thực tế ngắn nhất
Tránh chướng ngại vật và đảm bảo vị trí hỗ trợ
Cho phép giãn nở nhiệt
Tuân thủ quy trình và các yêu cầu an toàn
🔹 Bố trí Đường ống
Thể hiện sự sắp xếp chi tiết của tất cả các đường ống trong một nhà máy hoặc đơn vị.
Bao gồm khoảng cách, độ cao, giá đỡ và khả năng tiếp cận cho việc vận hành và bảo trì.
Các điểm chính:
Bản vẽ GA và bản vẽ đẳng cự chi tiết
Không gian tiếp cận và bảo trì van
Tiêu chuẩn khoảng cách và mức giá đỡ ống
Phù hợp với các tiêu chuẩn ASME, API và PIP
💡 Hãy nghĩ theo cách này:
➡️ Tuyến đường ống = Lựa chọn đường đi
➡️ Bố trí đường ống = Thiết kế bản đồ đầy đủ với các làn đường và biển báo
Quy tắc ngón tay cái cho áp suất hơi so với nhiệt độ
42
Quy tắc ngón tay cái cho áp suất hơi so với nhiệt độ
Một quy tắc chung cho áp suất hơi so với nhiệt độ trong điều kiện hơi bão hòa là:
Nhiệt độ bão hòa tăng khi áp suất tăng. Để ước tính gần đúng trong thực tiễn công nghiệp:
Ở áp suất khí quyển (đồng hồ đo 0 bar hoặc 1 bar tuyệt đối), nước sôi ở 100°C (212°F).
Khi áp suất tăng, nhiệt độ sôi / bão hòa tăng lên (ví dụ: ở khoảng 7 bar gauge, nhiệt độ bão hòa xấp xỉ 170°C).
Mối quan hệ giữa áp suất và nhiệt độ đối với hơi bão hòa là phi tuyến và thường được tìm thấy trong bảng hơi, nhưng ước tính nhanh là nhiệt độ bão hòa tăng khoảng 15-20°C cho mỗi bar áp suất bổ sung trên áp suất khí quyển.
Ngoài ra, một quy tắc phổ biến để ước tính nhiệt độ hơi nước nhanh chóng từ áp suất tuyệt đối tính bằng bar là:
Tstem(°C)≈2×sqrt(PAbs(bar))×100
Điều này có thể được sử dụng như một ước tính sơ bộ nhưng bảng hơi cung cấp các giá trị chính xác hơn.
Trong thực tế, bảng hoặc biểu đồ hơi nước được sử dụng cho các giá trị chính xác vì nhiệt tiềm ẩn và entanpi cũng thay đổi theo áp suất và nhiệt độ.
Pawan Kashyap
✨ Quy tắc ngón tay cái cho áp suất hơi so với nhiệt độ✨
Bạn đã bao giờ tự hỏi áp suất hơi liên quan như thế nào đến nhiệt độ trong các ứng dụng thực tế? Dưới đây là một quy tắc ngón tay cái kỹ thuật nhanh chóng giúp tiết kiệm thời gian trên xưởng, trong nhà máy hoặc khi xử lý sự cố:
📌 1 psi ≈ 1 °F (tương quan gần đúng đối với hơi nước bão hòa)
Hãy xem infographic đầy màu sắc mà chúng tôi đã tạo ra—dễ nhớ, bắt mắt và thiết thực cho cả kỹ sư, người vận hành và sinh viên.
💡 Sử dụng quy tắc ngón tay cái này để:
• Ước tính nhanh trong công việc thực địa ⚙️
• Kiểm tra thiết kế giai đoạn đầu 📐
• Đơn giản hóa các giải thích trong lớp học 🎓
FEED (Front End Engineering & Design) là một giai đoạn thiết kế kỹ thuật xảy ra sau giai đoạn nghiên cứu khả thi hoặc thiết kế ý tưởng. Nó đóng vai trò như một giai đoạn lập kế hoạch chi tiết để xác định các yêu cầu kỹ thuật, phạm vi dự án và ước tính chi phí sơ bộ. Mục tiêu là phát triển nền tảng dự án vững chắc bằng cách chuẩn bị các tài liệu và thiết kế kỹ thuật toàn diện nhằm giảm thiểu rủi ro, làm rõ mục tiêu dự án và hỗ trợ dự đoán chi phí và tiến độ chính xác. FEED đưa ra một gói thầu được sử dụng để đấu thầu cho giai đoạn thiết kế, mua sắm và xây dựng (EPC) và đảm bảo sự liên kết giữa khách hàng và nhà thầu để tránh những thay đổi đáng kể trong quá trình thực hiện.
FEED thường bao gồm:
Xác định phạm vi và mục tiêu dự án
Thiết kế kỹ thuật sơ bộ như sơ đồ quy trình (PFD) và sơ đồ đường ống và thiết bị đo đạc (P&ID)
Chiến lược đánh giá và giảm thiểu rủi ro
Ước tính chi phí và lập ngân sách
Kiểm tra tuân thủ quy định
Sự tham gia và giao tiếp của các bên liên quan
Giai đoạn này nhằm mục đích cung cấp cơ sở vững chắc cho thiết kế chi tiết, cải thiện khả năng tồn tại của dự án, giảm sự không chắc chắn và kiểm soát chi phí trước khi bắt đầu thực hiện toàn diện. Các hợp đồng FEED cho các dự án lớn thường mất khoảng một năm để hoàn thành và liên quan đến sự hợp tác chặt chẽ giữa chủ sở hữu, nhà điều hành và các công ty kỹ thuật.
FEED thường được sử dụng trong các ngành công nghiệp như hóa dầu, dầu khí, chế biến hóa chất, sản xuất và xây dựng để đảm bảo phân phối dự án hiệu quả và hiệu quả.
Sanchit Rastogi
📑 FEED trong Dầu khí: Thực sự được Giao hàng như thế nào?
Nếu bạn đã từng tham gia các dự án thượng nguồn, có lẽ bạn đã từng nghe mọi người nói “Chúng tôi đang ở FEED” – nhưng điều đó thực sự có nghĩa là gì về mặt sản phẩm bàn giao?
FEED (Kỹ thuật & Thiết kế Front End) là nơi các ý tưởng chuyển đổi thành các gói kỹ thuật có cấu trúc. Nó không ở cấp độ cao như kỹ thuật cơ bản, và cũng không chi tiết như kỹ thuật chi tiết. Đây là giai đoạn chúng tôi xác định phạm vi, chi phí và rủi ro với đủ sự tự tin để đưa ra quyết định.
Vậy, chúng tôi thực sự tạo ra những gì trong FEED? Các sản phẩm chính bao gồm:
▪️Tài liệu quy trình → Hồ sơ thiết bị (PFD) được phát triển thành P&ID sơ bộ, cân bằng nhiệt và vật liệu, bảng dữ liệu quy trình cho các thiết bị chính
▪️Sản phẩm thiết bị → Danh sách thiết bị, tính toán kích thước, bảng dữ liệu sơ bộ
▪️Bố trí & thiết kế → Sơ đồ mặt bằng, bố trí chung, nghiên cứu đường ống chính, mô hình 3D khái niệm
▪️Thiết bị đo lường & điều khiển → Chỉ số thiết bị, triết lý điều khiển, sơ đồ nguyên nhân & kết quả
▪️Điện → Sơ đồ một đường (SLD), sơ đồ tải
▪️Đường ống & ngầm dưới biển (nếu có) → Nghiên cứu tuyến đường, tính toán độ dày thành ống, chi tiết giao cắt
▪️An toàn & rủi ro → HAZID/HAZOP ban đầu, lập bản đồ cháy & khí, QRA sơ bộ
▪️Chi phí & tiến độ → Dự toán chi phí Loại 3, tiến độ cấp 2, chiến lược mua sắm
Các sản phẩm này chưa “dành cho thi công”, nhưng chúng đủ chi tiết để:
🔹Xác định rõ ràng phạm vi
🔹Hỗ trợ quyết định đầu tư
🔹Cung cấp cơ sở để đấu thầu thiết kế chi tiết hoặc EPC
Tôi thích coi tài liệu FEED như “DNA hợp đồng” của dự án – một khi được thiết lập, chúng sẽ hướng dẫn mọi bước tiếp theo.
Bạn đã bao giờ gặp phải tình trạng vượt phạm vi do thiếu sót trong các sản phẩm FEED chưa? Nhóm của bạn đã xử lý vấn đề này như thế nào?
Định cỡ bộ trao đổi nhiệt – Một bước quan trọng trong kỹ thuật quy trình
75
Định cỡ bộ trao đổi nhiệt – Một bước quan trọng trong kỹ thuật quy trình
Kích thước bộ trao đổi nhiệt thực sự là một bước quan trọng và nền tảng trong kỹ thuật quy trình, cần thiết để đảm bảo truyền nhiệt hiệu quả giữa các chất lỏng trong các ứng dụng công nghiệp khác nhau. Quá trình này liên quan đến việc hiểu các yêu cầu ứng dụng, chọn loại bộ trao đổi nhiệt thích hợp và xác định các thông số thiết kế chính như nhiệm vụ nhiệt, chênh lệch nhiệt độ, hệ số truyền nhiệt tổng thể và diện tích bề mặt truyền nhiệt cần thiết. Kích thước phù hợp không chỉ ảnh hưởng đến hiệu suất và hiệu quả năng lượng của hệ thống mà còn ảnh hưởng đến các yếu tố như giảm áp suất, lựa chọn vật liệu, khả năng tiếp cận bảo trì và chi phí.
Các điểm chính trong kích thước bộ trao đổi nhiệt bao gồm:
Thu thập tất cả dữ liệu chất lỏng quy trình cần thiết như tốc độ dòng chảy, nhiệt độ, mật độ, độ nhớt, độ dẫn nhiệt và các yếu tố bám bẩn.
Tính toán nhiệm vụ nhiệt (lượng nhiệt được truyền).
Xác định chênh lệch nhiệt độ trung bình nhật ký (LMTD) hoặc sử dụng các phương pháp thiết kế nhiệt khác.
Ước tính hệ số truyền nhiệt tổng thể (U), xem xét vật liệu, bám bẩn và sắp xếp dòng chảy.
Tính toán diện tích bề mặt truyền nhiệt cần thiết để đạt được sự truyền nhiệt mong muốn.
Lựa chọn các thông số hình học thiết kế (đường kính ống, chiều dài, bố trí, kích thước vỏ, v.v.).
Xem xét áp suất vận hành, nhiệt độ và giảm áp suất cho phép.
Giải quyết các điều kiện môi trường xung quanh và bất kỳ ràng buộc thiết kế môi trường nào (ví dụ: máy làm mát không khí ở vùng khí hậu nóng).
Đảm bảo thiết kế cho phép bảo trì và khả năng tiếp cận.
Quá trình này lặp đi lặp lại và phải cân bằng hiệu suất với các cân nhắc thực tế như không gian, chi phí và các hạn chế hoạt động. Các tính toán nhiệt và thủy lực chi tiết hoặc các công cụ thiết kế có sự hỗ trợ của máy tính thường được sử dụng để tinh chỉnh và xác nhận kích thước và thiết kế.
Tóm lại, định cỡ bộ trao đổi nhiệt là về việc phù hợp với tải nhiệt với một bộ trao đổi được thiết kế tối ưu đáp ứng nhu cầu quy trình đồng thời tối đa hóa hiệu quả và đảm bảo độ tin cậy và khả năng bảo trì.
Nếu muốn có phương pháp hoặc phương trình từng bước chi tiết hơn để xác định kích thước, điều đó cũng có thể được cung cấp.
Pawan Kashyap
𝐇𝐞𝐚𝐭 𝐄𝐱𝐜𝐡𝐚𝐧𝐠𝐞𝐫 𝐒𝐢𝐳𝐢𝐧𝐠 – 𝐀 𝐂𝐫𝐢𝐭𝐢𝐜𝐚𝐥 𝐒𝐭𝐞𝐩 𝐢𝐧 𝐏𝐫𝐨𝐜𝐞𝐬𝐬 𝐄𝐧𝐠𝐢𝐧𝐞𝐞𝐫𝐢𝐧𝐠 Thiết kế Bộ trao đổi nhiệt phù hợp không chỉ đơn thuần là những tính toán đơn giản – mà còn đảm bảo hiệu quả, an toàn và tiết kiệm chi phí trong mọi ứng dụng công nghiệp.
📌 𝐖𝐡𝐲 𝐇𝐞𝐚𝐭 𝐄𝐱𝐜𝐡𝐚𝐧𝐠𝐞𝐫 𝐒𝐢𝐳𝐢𝐧𝐠 𝐌𝐚𝐭𝐭𝐞𝐫𝐬?
Đảm bảo quản lý tải nhiệt chính xác
Ngăn ngừa các vấn đề thiết kế quá mức hoặc thiết kế thiếu sót
Tối ưu hóa hiệu suất năng lượng
Giảm chi phí bảo trì và thời gian ngừng hoạt động
Kéo dài vòng đời thiết bị
🔎 𝐊𝐞𝐲 𝐜𝐨𝐧𝐬𝐢𝐝𝐞𝐫𝐚𝐭𝐢𝐨𝐧𝐬 𝐢𝐧 𝐡𝐞𝐚𝐭 𝐞𝐱𝐜𝐡𝐚𝐧𝐠𝐞𝐫 𝐬𝐢𝐳𝐢𝐧𝐠:
Đặc tính chất lỏng (mật độ, độ nhớt, Cp, độ dẫn nhiệt)
Biểu đồ nhiệt độ và LMTD
Hệ số truyền nhiệt (giá trị U)
Độ sụt áp Giới hạn
Lựa chọn giữa Bộ trao đổi nhiệt Vỏ & Ống, Ống đôi, Tấm
🔥 Thông tin chuyên sâu: Một bộ trao đổi nhiệt có kích thước phù hợp có thể tiết kiệm tới 20–30% chi phí năng lượng hàng năm, trở thành nền tảng của thiết kế quy trình bền vững.
Kích thước bộ trao đổi nhiệt, Thiết kế bộ trao đổi nhiệt, Kỹ thuật quy trình, Hiệu quả năng lượng, Kỹ thuật cơ khí, Kỹ thuật hóa học, Thiết bị công nghiệp, Phát triển cơ khí
📘 GIẢI THÍCH SƠ ĐỒ P&ID | TRÁI TIM CỦA KỸ THUẬT QUY TRÌNH & THIẾT BỊ ĐO LƯỜNG
Sơ đồ P&ID (Sơ đồ Đường ống & Thiết bị đo lường) không chỉ là một bản vẽ — mà là bản thiết kế vận hành của một nhà máy.
Nó kết nối thiết bị quy trình, đường ống, van, thiết bị đo lường và triết lý điều khiển thành một cái nhìn tổng thể, chức năng.
🔎 Tại sao sơ đồ P&ID lại quan trọng trong các dự án thực tế:
✔ Xác định cách thức hoạt động của nhà máy, không chỉ là những gì được lắp đặt
✔ Hướng dẫn xây dựng, vận hành thử, kiểm soát chất lượng (QA/QC), vận hành và bảo trì
✔ Giúp xác định các vòng điều khiển, khóa liên động và hệ thống an toàn
✔ Ngăn ngừa lỗi thiết kế, làm lại và vận hành không an toàn
Đối với các kỹ sư QA/QC, kỹ sư thiết bị đo lường và các chuyên gia cơ khí, kỹ năng đọc sơ đồ P&ID thành thạo là rất cần thiết để đảm bảo tuân thủ ý đồ thiết kế, tiêu chuẩn và vận hành nhà máy an toàn.
📌 Mẹo: Luôn đọc phần chú giải và ghi chú trước tiên — chúng xác định các ký hiệu, loại tín hiệu, vị trí lỗi van và logic điều khiển.
📖 Lưu bài đăng này nếu bạn đang làm việc trong ngành Dầu khí, Điện lực, Hóa chất hoặc Công nghiệp chế biến.
#PID #PipingAndInstrumentation #ProcessEngineering
#InstrumentationEngineering #ControlSystems
#QAQC #QualityEngineering #MechanicalEngineer
#ProcessDesign #PlantEngineering
#OilAndGas #ChemicalIndustry #PowerPlant
#ProjectEngineering #Commissioning
#MaintenanceEngineering #EngineeringDrawings
#ASME #API #ISO9001
#SafetyEngineering #ProcessSafety
#FieldEngineering #IndustrialEngineering
#EngineeringKnowledge #CareerInEngineering
#HardikPrajapati
PID, Đường ống và thiết bị đo, Kỹ thuật quy trình, Kỹ thuật thiết bị đo, Hệ thống điều khiển, QAQC, Kỹ thuật chất lượng, Kỹ sư cơ khí, Thiết kế quy trình, Kỹ thuật nhà máy, Dầu khí, Công nghiệp hóa chất, Nhà máy điện, Kỹ thuật dự án, Vận hành thử, Kỹ thuật bảo trì, Bản vẽ kỹ thuật, ASME, API, ISO 9001, Kỹ thuật an toàn, An toàn quy trình, Kỹ thuật hiện trường, Kỹ thuật công nghiệp, Kiến thức kỹ thuật, Nghề nghiệp kỹ thuật, Hardik Prajapati
