Thiết kế Bố trí FPSO: Mỗi mét sàn tàu đều quan trọng

⚙️ Thiết kế Bố trí FPSO: Mỗi mét sàn tàu đều quan trọng

Mỗi mét vuông trên FPSO đều có giá trị.

Mỗi mô-đun đều có mục đích riêng.

Mỗi khoảng trống giữa các tấm thép đều có thể tạo nên sự khác biệt giữa vận hành an toàn và rủi ro.

Hãy cùng tìm hiểu điều gì thực sự thúc đẩy các kỹ sư thiết kế và định vị các mô-đun trên một tàu sản xuất khổng lồ nổi 👇

—

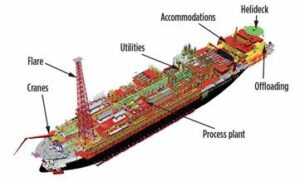

🔹 1️⃣ Vị trí Mô-đun & Bố trí Boong tàu

Thiết kế bố trí FPSO giống như giải một câu đố 3D trên biển.

Vị trí của mỗi mô-đun phụ thuộc vào quy trình, trọng lượng và rủi ro:

Các mô-đun xử lý nặng được đặt ở giữa tàu để giảm thiểu chuyển động của thân tàu.

Các hệ thống nhẹ hơn — như phòng tiện ích và phòng điều khiển — được đặt gần mũi hoặc đuôi tàu, tùy thuộc vào nhu cầu chuyển động và tích hợp.

Mọi thiết bị phải dễ dàng tiếp cận để kiểm tra, bảo trì, chữa cháy và thoát hiểm — mà không làm cản trở cần cẩu hoặc dây cứu sinh.

Vấn đề không chỉ là vị trí đặt thiết bị — mà còn là cách con người và hệ thống làm việc an toàn cùng nhau.

—

🔹 2️⃣ “Khoảng hở” — Không gian nhỏ, mục đích lớn 🌊

Giữa các mô-đun thượng tầng và boong chính là một khoảng không quan trọng: khoảng hở.

Nó có thể trông trống rỗng — nhưng đó là ý đồ kỹ thuật thuần túy.

Khoảng hở kết cấu điển hình dao động từ 1,5 đến 4 mét, tùy thuộc vào thiết kế và trạng thái biển.

Khoảng hở này cho phép nước biển và nước mưa thoát ra dễ dàng, ngăn ngừa tác động của nước biển xanh và giảm tải trọng sóng lên thượng tầng.

Tính năng tự thoát nước này giúp khu vực xử lý an toàn hơn và giảm ăn mòn các bộ phận quan trọng.

—

⚡ 3️⃣ Hai nghĩa của “Khe hở không khí”

Không phải tất cả các khe hở không khí đều mang tính kết cấu — còn có khe hở không khí điện, một phần quan trọng của an toàn điện.

🛠️ Khe hở không khí kết cấu

Định nghĩa: Khoảng cách giữa mặt nước biển và mặt dưới boong.

Mục đích: Ngăn ngừa hiện tượng “sóng tràn vào boong” và “nước xanh”.

Thiết kế: Được tính toán dựa trên chiều cao, chuyển động của sóng và môi trường.

⚡ Khe hở không khí điện

Định nghĩa: Ngăn cách vật lý, ngăn ngừa hồ quang điện.

Mục đích: Ngăn chặn phóng điện vào các bộ phận nối đất.

An toàn: Hoạt động với bộ giới hạn dòng điện và rơle để bảo vệ.

➡️ Cả hai đều bảo vệ FPSO — một cái khỏi thiên nhiên, cái còn lại khỏi điện.

—

🔹 4️⃣ Boong tàu biển & Khu vực nguy hiểm

Bên dưới boong tàu biển là boong tàu biển — nơi đặt bơm dằn, ống phân phối hàng hóa và đường ống chính chữa cháy.

Quy tắc chính:

Đường ống vòng nước chữa cháy chạy dọc theo mép boong để bao phủ toàn bộ khu vực.

Thiết bị E&I tuân thủ các quy tắc về vùng nguy hiểm — ví dụ, thiết bị Vùng 2 phải đặt cách boong 3 mét để tránh cháy.

Thông gió và lối thoát hiểm thông thoáng là bắt buộc để vận hành an toàn.

—

🧭 5️⃣ An toàn, Chuyển động & Yếu tố Con người

Một bố trí vững chắc tôn trọng cả độ chính xác của kỹ thuật và sự an toàn của con người.

Khi mực nước biển dâng cao hoặc hệ thống gặp sự cố, việc tiếp cận, thoát nước và tầm nhìn thông thoáng sẽ cứu sống nhiều người.

—

🧩 Tóm tắt

Bố trí FPSO không phải là việc ép các mô-đun vào thép — mà là cân bằng trọng lượng, chuyển động, mối nguy hiểm và con người trên một bệ nổi.

Mỗi lối đi, giá đỡ đường ống và khe hở không khí đều có lý do — những bài học được đúc kết từ kinh nghiệm ngoài khơi.

#FPSO #OffshoreEngineering #ProcessSafety #OilAndGas #MarineEngineering

FPSO, Kỹ thuật Ngoài khơi, An toàn Quy trình, Dầu khí, Kỹ thuật Hàng hải
