Số vòng bi
Số vòng bi là ký hiệu chữ và số được mã hóa xác định các thông số kỹ thuật quan trọng của vòng bi như loại, kích thước, sê-ri (cường độ), đường kính lỗ khoan và đôi khi là thông tin về con dấu hoặc lá chắn.

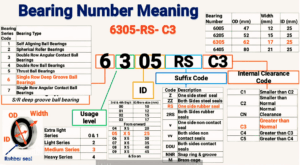

Dưới đây là phân tích điển hình của Số vòng bi
-
Chữ số đầu tiên: Cho biết loại ổ trục. Ví dụ, ‘6’ có nghĩa là Vòng bi rãnh sâu một hàng; các mã khác tương ứng với các loại như Tự căn chỉnh, Con lăn hình cầu, Tiếp xúc góc, Lực đẩy, v.v.
-
Chữ số thứ hai: Biểu thị chuỗi ổ trục, phản ánh độ dẻo dai hoặc độ bền của ổ trục (khả năng chịu tải / ứng suất). Mã sê-ri bao gồm:
-
0 = Siêu nhẹ
-
1 = Rất nhẹ
-
2 = nhẹ
-
3 = Trung bình
-
4 = Nặng
-
8 = rất nặng
-
9 = siêu nặng
-
-
Chữ số thứ ba và thứ tư: Tham khảo kích thước lỗ khoan (đường kính trong) tính bằng milimét. Đối với các số từ 00 đến 03, kích thước lỗ khoan tương ứng với các giá trị cố định (ví dụ: 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm). Đối với số 04 trở lên, nhân hai chữ số cuối cùng với 5 để có kích thước lỗ khoan tính bằng mm (ví dụ: số ổ trục 6210 có nghĩa là lỗ khoan 10 × 5 = 50mm)
Các hậu tố bổ sung hoặc mã bổ sung có thể chỉ định loại niêm phong, khe hở bên trong, thiết kế lồng hoặc vật liệu nhưng không phải lúc nào cũng là một phần của số ổ trục chính.
Ví dụ:
Số vòng bi 6208
-
‘6’ = Vòng bi rãnh sâu một hàng
-
‘2’ = Chuỗi ánh sáng
-
’08’ = Kích thước lỗ khoan = 8 × 5 = đường kính lỗ khoan 40 mm
Tóm lại, số ổ trục chứa thông tin được mã hóa về loại ổ trục, chuỗi cường độ và kích thước. Hệ thống mã hóa tiêu chuẩn này cho phép dễ dàng xác định và hoán đổi vòng bi giữa các nhà sản xuất.
