Trong chế tạo và xây dựng thiết bị chịu áp lực, việc chứng nhận quy trình hàn không chỉ là thủ tục giấy tờ, mà còn là xương sống của việc tuân thủ quy chuẩn và tính toàn vẹn của mối hàn. ASME Phần IX cung cấp một khuôn khổ có cấu trúc để đảm bảo mọi WPS đều có khả năng tạo ra các mối hàn chắc chắn, có thể lặp lại.
Dưới đây là phần tóm tắt ngắn gọn với các tham chiếu trực tiếp đến bài viết QW:

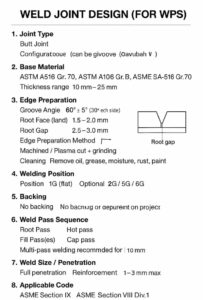

1. Mô tả WPS (QW 200.1)
Bản đặc tả quy trình hàn phải liệt kê tất cả các biến số thiết yếu, không thiết yếu và bổ sung cần thiết cho quá trình hàn. • 𝗤𝗪 𝟮𝟱𝟬 – 𝗩𝗮𝗿𝗶𝗮𝗯𝗹𝗲 𝘁𝗮𝗯𝗹𝗲𝘀 𝗳𝗼𝗿 𝗲𝗮𝗰𝗵 𝘄𝗲𝗹𝗱𝗶𝗻𝗴 𝗽𝗿𝗼𝗰𝗲𝘀𝘀
• 𝗤𝗪 𝟰𝟬𝟮 𝘁𝗼 𝗤𝗪 𝟰𝟭𝟬 – 𝗘𝘀𝘀𝗲𝗻𝘁𝗶𝗮𝗹 & 𝗻𝗼𝗻𝗲𝘀𝘀𝗲𝗻𝘁𝗶𝗮𝗹 𝘃𝗮𝗿𝗶𝗮𝗯𝗹𝗲𝘀
• 𝗤𝗪 𝟰𝟬𝟯 – 𝗕𝗮𝘀𝗲 𝗺𝗲𝘁𝗮𝗹 𝘃𝗮𝗿𝗶𝗮𝗯𝗹𝗲𝘀
• 𝗤𝗪 404 – 𝗙𝗶𝗹𝗹𝗲𝗿 𝗺𝗲𝘁𝗮𝗹 𝘃𝗮𝗿𝗶𝗮𝗯𝗹𝗲𝘀
• 𝗤𝗪 𝟰𝟬𝟱 – 𝗣𝗼𝘀𝗶𝘁𝗶𝗼𝗻 𝘃𝗮𝗿𝗶𝗮𝗯𝗹𝗲𝘀
• 𝗤𝗪 𝟰𝟬𝟲 – 𝗣𝗿𝗲𝗵𝗲𝗮𝘁 𝘃𝗮𝗿𝗶𝗮𝗯𝗹𝗲𝘀
• 𝗤𝗪 𝟰𝟬𝟳 – 𝗣𝗪𝗛𝗧 𝘃𝗮𝗿𝗶𝗮𝗯𝗹𝗲𝘀
• 𝗤𝗪 𝟰𝟬𝟵 – 𝗘𝗹𝗲𝗰𝘁𝗿𝗶𝗰𝗮𝗹 𝘃𝗮𝗿𝗶𝗮𝗯𝗹𝗲𝘀
𝟮. 𝗪𝗲𝗹𝗱 𝘁𝗵𝗲 𝗣𝗿𝗼𝗰𝗲𝗱𝘂𝗿𝗲 𝗤𝘂𝗮𝗹𝗶𝗳𝗶𝗰𝗮𝘁𝗶𝗼𝗻 𝗧𝗲𝘀𝘁 𝗖𝗼𝘂𝗽𝗼𝗻 (𝗤𝗪 𝟮𝟬𝟬.𝟮)
Mẫu thử phải được hàn theo đúng WPS. Tất cả các thông số hàn thực tế phải được ghi lại
• QW 100.1 – Mục đích của việc chứng nhận quy trình
• QW 200.2(b) – Ghi lại các biến số thực tế
• QW 202 – Các loại thử nghiệm và phạm vi chứng nhận
3. 𝗣𝗿𝗲𝗽𝗮𝗿𝗲 𝘁𝗵𝗲 𝗣𝗤𝗥 (𝗣𝗿𝗼𝗰𝗲𝗱𝘂𝗿𝗲 𝗤𝘂𝗮𝗹𝗶𝗳𝗶𝗰𝗮𝘁𝗶𝗼𝗻 𝗥𝗲𝗰𝗼𝗿𝗱) (𝗤𝗪 𝟮𝟬𝟬.𝟮)
Tài liệu PQR ghi lại các giá trị thực tế của các biến số thiết yếu được sử dụng trong quá trình hàn và kết quả kiểm tra cơ học
• QW 200.2(c) – PQR Nội dung
• QW 200.4 – Nhiều WPS được hỗ trợ bởi một PQR
• QW 200.5 – Kết hợp các PQR
𝟰. Kiểm tra cơ học PRFOM (QW 150 đến QW 180)
Các thử nghiệm cơ học xác minh rằng mối hàn đáp ứng các yêu cầu tối thiểu của tiêu chuẩn. Các bài kiểm tra điển hình bao gồm:
• Kiểm tra độ bền kéo (QW 150)
• Kiểm tra độ bền uốn (QW 160)
• Kiểm tra độ bền va đập (QW 170) khi cần độ dẻo dai
• Kiểm tra độ cứng (QW 180) khi được yêu cầu theo quy định của bộ luật xây dựng
Các tiêu chuẩn được quy định trong:
• QW 153 – Chấp nhận kiểm tra độ bền kéo
• QW 163 – Chấp nhận kiểm tra độ bền uốn
• QW 171 – Kiểm tra độ bền va đập Chấp nhận
5. Phạm vi đạt tiêu chuẩn (QW 451)
Bảng QW 451 nổi tiếng xác định các phạm vi đạt tiêu chuẩn dựa trên mẫu thử
• Độ dày kim loại nền
• Độ dày kim loại hàn
• Đường kính ống
• Vị trí hàn
• Yêu cầu về vật liệu lót
6. Chứng chỉ năng lực thợ hàn (WPC) (QW 300)
Ngoài PQR, thợ hàn phải chứng minh kỹ năng bằng cách sử dụng WPS đủ điều kiện.
• QW 301 – Yêu cầu chung
• QW 302 – Vị trí kiểm tra
• QW 303 – Các biến số thiết yếu để chứng nhận năng lực thợ hàn
• QW 304 – Tiêu chí chấp nhận
