ASME Phần VIII Div.-1: Phụ lục bắt buộc – 6

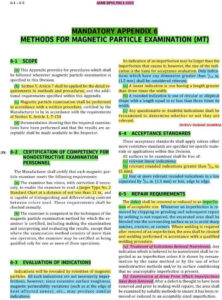

#ASME Section VIII Division-1: Phụ lục bắt buộc – 6Tiêu chuẩn chấp nhận-#Acceptance cho kiểm tra hạt từ tính (MT) – Phiên bản 2025
✅ MT = Kiểm tra hạt từ tính
✅ MPT = Kiểm tra hạt từ tính
🛠️ Tầm quan trọng của MT trong kết cấu hàn

Trong chế tạo bình áp lực—và các bộ phận sắt từ quan trọng khác—các khuyết tật bề mặt và gần bề mặt có thể ảnh hưởng đáng kể đến tính toàn vẹn cấu trúc.

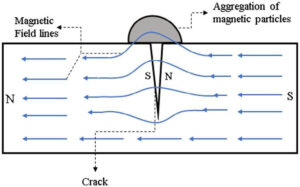

Kiểm tra bằng hạt từ tính (MT) là một phương pháp kiểm tra không phá hủy (NDT) hiệu quả cao để phát hiện các vết nứt, thiếu liên kết, đường nối, mối ghép và các khuyết tật bề mặt hoặc hơi dưới bề mặt khác trong các mối hàn và vật liệu nền.

Phiên bản năm 2025 của ASME Phần VIII Phân khu 1 quy định các yêu cầu bắt buộc rõ ràng đối với MT theo Phụ lục Bắt buộc 6, đảm bảo kết quả kiểm tra đồng nhất, đáng tin cậy và tuân thủ tiêu chuẩn.

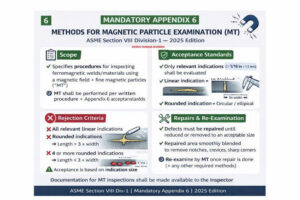

🔧 Tiêu chí Chấp nhận/Từ chối chính (MT – Phụ lục 6)

✔ Chỉ những dấu hiệu liên quan (≥ 1/16 inch / 1,5 mm) mới được đánh giá

❌ Tất cả các dấu hiệu tuyến tính liên quan — Bị từ chối

❌ Dấu hiệu tròn > 3/16 inch (5 mm) — Bị từ chối

❌ Bốn hoặc nhiều dấu hiệu tròn trên một đường thẳng, cách nhau 1/16 inch (1,5 mm) hoặc ít hơn (từ mép này đến mép kia) — Bị từ chối

✔ Các dấu hiệu tròn nằm trong giới hạn kích thước và khoảng cách chấp nhận được có thể được chấp nhận

✔ Các dấu hiệu đáng ngờ hoặc nghi ngờ sẽ được kiểm tra lại để xác định mức độ liên quan

📌 Cách phân loại dấu hiệu (Phụ lục 6)

🔹 Dấu hiệu tuyến tính: Chiều dài lớn hơn ba lần chiều rộng

🔹 Dấu hiệu tròn: Hình tròn hoặc hình elip, có chiều dài bằng hoặc nhỏ hơn ba lần chiều rộng

🔹 Các dấu hiệu Có thể trông lớn hơn so với khuyết điểm thực tế — việc chấp nhận dựa trên kích thước biểu thị, không phải kích thước khuyết điểm

🏗️ Phụ lục 6 bắt buộc có áp dụng ở mọi nơi không?

🔹 Có — nhưng chỉ đối với các bình chịu áp lực ASME Mục VIII-1

Phụ lục 6 bắt buộc áp dụng trong các hoạt động chế tạo, sửa chữa và thay đổi được thực hiện theo thẩm quyền của Mục VIII-1.

Tuy nhiên…

🔹 MT được sử dụng rộng rãi trong nhiều ngành công nghiệp, mỗi ngành đều có tiêu chuẩn chấp nhận riêng.

🔍 Các ứng dụng phổ biến của MT

✔ Bình chịu áp lực — ASME Section VIII Div-1

✔ Lò hơi — ASME Section I

✔ Đường ống điện và công nghiệp — ASME B31.1 / B31.3

✔ Bồn chứa — API 650 / API 620

✔ Thép kết cấu — AWS D1.1 / D1.6

✔ Gia công nặng, các chi tiết rèn, đúc và gia công cơ khí
👉 Kỹ thuật MT vẫn giữ nguyên, nhưng tiêu chí chấp nhận thay đổi tùy thuộc vào tiêu chuẩn áp dụng.

📌 Tại sao các tiêu chuẩn MT này lại quan trọng

Tuân thủ các tiêu chí chấp nhận trong Phụ lục 6 đảm bảo:

🔹 Phát hiện sớm các khuyết tật bề mặt nghiêm trọng

🔹 Cải thiện độ tin cậy của mối hàn và linh kiện

🔹 Tuân thủ các yêu cầu của tiêu chuẩn ASME

🔹 Kiểm soát QA/QC chặt chẽ hơn trong quá trình chế tạo

🔹 Thiết bị áp suất an toàn hơn, bền lâu hơn khi sử dụng

📝 Lưu ý về thuật ngữ

✔ MT (Kiểm tra hạt từ tính) — thuật ngữ chính thức của ASME

✔ MPT — thuật ngữ thường được sử dụng trong ngành; được hiểu theo thuật ngữ kỹ thuật
