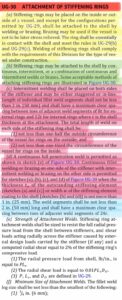

Hiểu UG-30: Sự gắn kết của các vòng cứng trong các mạch áp suất. Phần ASME VIII, Điều khoản UG-30 Div. 1 phác thảo các yêu cầu về thiết kế và hàn quan trọng để gắn các vòng cứng vào bồn áp lực. Những vòng này có thể được đặt trên bề mặt bên trong hoặc bên ngoài và phải được hàn hoặc hàn, đảm bảo tuân thủ UG-29 (B) và UG-29 (C).

Key Takeaways:

– Tùy chọn hàn: Sự thâm nhập đầy đủ, fillet hoặc các mối hàn không liên tục được cho phép tùy thuộc vào vị trí, kích thước và thiết kế của vòng.

– Hàn không liên tục: Các mối hàn nên được đặt ở cả hai bên của chất làm cứng với các quy tắc khoảng cách: tối thiểu 2 in. (50 mm) chiều dài mối hàn và khoảng cách 8T hoặc 12T giữa các phân đoạn tùy thuộc vào vị trí vòng.

– Độ bền mối hàn: Được thiết kế để chống lại tải áp suất xuyên tâm và tải trọng cắt từ vỏ và lực bên ngoài. Yêu cầu phải có điện trở cắt xuyên tâm tối thiểu 2% tải trọng nén.

– Kích thước mối hàn fillet tối thiểu: Không nhỏ hơn ¼ in. (6 mm) hoặc kích thước nhỏ nhất cho mỗi tiêu chí thiết kế.

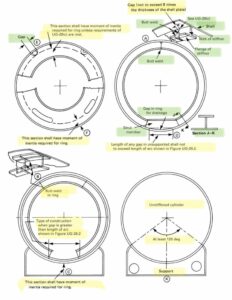

-Phác thảo trong Hình UG-30: Hiển thị các cấu hình chấp nhận được (A đến F), bao gồm các mối hàn liên tục và không liên tục, các tùy chọn tham quan đầy đủ và các điều kiện cho tính đầy đủ cấu trúc của phần vòng.

Các quy định này không chỉ đảm bảo tính toàn vẹn cấu trúc mà còn tối ưu hóa hiệu suất của tàu dưới áp suất bên trong và tải cơ học.

Luôn luôn đề cập đến phần ASME VIII và các số liệu chi tiết để xác nhận các quyết định thiết kế của bạn.
