Pin Ecosolex ESR-L5000: dạng mô-đun 5kWh, có thể mở rộng lên 160kWh

30/07/2025 17:31 91

Pin Ecosolex ESR-L5000: dạng mô-đun 5kWh, có thể mở rộng lên 160kWh

Hệ thống pin Ecosolex ESR-L5000 bao gồm các thiết bị gắn trên giá đỡ LiFePO5 4 kWh mô-đun có thể được mở rộng song song lên đến công suất tối đa 160 kWh bằng cách kết nối 32 thiết bị. Mỗi mô-đun pin chiều cao 3U hỗ trợ các tùy chọn lắp đặt linh hoạt bao gồm cấu hình xếp chồng lên nhau, gắn trên giá đỡ, treo tường, gắn trên sàn hoặc kèm theo, giúp nó có thể thích ứng với các thiết kế hệ thống khác nhau.

Các tính năng chính của pin Ecosolex ESR-L5000 là:

Mô-đun & Khả năng mở rộng: Bắt đầu từ 5 kWh mỗi chiếc, có thể mở rộng lên đến 160 kWh (32 đơn vị song song).
Độ tin cậy được chứng nhận: Đáp ứng các tiêu chuẩn IEC62619, UL1973, UN38.3, CE và UKCA.
Hiệu năng: Hơn 6.000 vòng đời (~ 15 năm), với 90% Độ sâu xả (DOD).
Điều kiện hoạt động: Hiệu quả từ -10°C đến 50°C.
Hệ thống quản lý pin thông minh (BMS): Giám sát thời gian thực về điện áp, dòng điện, nhiệt độ để bảo vệ và tối đa hóa tuổi thọ.
Tương thích: Hỗ trợ hơn 90% các giao thức biến tần hàng đầu, phù hợp với các ứng dụng khác nhau bao gồm lưu trữ năng lượng gia đình, nguồn điện dự phòng và hệ thống không nối lưới.
Tế bào pin: Tế bào LiFePO4 hạng A cao cấp cung cấp năng lượng ổn định, lâu dài.

Điều này làm cho ESR-L5000 trở nên lý tưởng cho các giải pháp lưu trữ năng lượng linh hoạt và có thể mở rộng, nơi dung lượng hệ thống có thể được điều chỉnh và phát triển khi nhu cầu năng lượng tăng lên.

Nếu bạn cần thông tin chi tiết về tư vấn tích hợp, giá cả hoặc lắp đặt, chúng thường được cung cấp bởi các nhà phân phối Ecosolex hoặc tài liệu kỹ thuật từ nhà sản xuất.

Chọn Pin Gia Đình Phù Hợp — Những Điều Cần Lưu Ý

🔎 5 Câu Hỏi Cần Hỏi Trước Khi Mua
Việc chọn pin không chỉ là giá cả — mà còn là việc tìm ra loại pin phù hợp với mục tiêu năng lượng và thói quen sử dụng của bạn. Hãy bắt đầu với những điều thiết yếu sau:
Câu hỏi 1. Bạn sử dụng bao nhiêu năng lượng mỗi ngày?
Một hộ gia đình thông thường cần từ 8–15kWh/ngày. Pin 5kWh có thể đủ cho người dùng ít năng lượng; người dùng nhiều năng lượng hơn có thể cần nhiều hơn.

Câu hỏi 2. Điện áp và thiết lập biến tần của bạn là bao nhiêu?
Khả năng tương thích là yếu tố then chốt. Sự không tương thích có thể gây ra tình trạng kém hiệu quả hoặc hỏng hóc.

Câu hỏi 3. Bạn muốn nguồn điện dự phòng hay chỉ muốn giảm hóa đơn?
Trường hợp sử dụng của bạn sẽ ảnh hưởng đến công suất và việc ghép nối biến tần.

Câu hỏi 4. Bạn sẽ lắp đặt pin ở đâu?
Tường? Kệ? Sàn? Hãy chọn thiết kế linh hoạt phù hợp với không gian của bạn.

Câu hỏi 5. Tuổi thọ và chế độ bảo hành của pin là bao lâu?

Hơn 6.000 chu kỳ sạc đồng nghĩa với việc sử dụng hàng ngày lên đến 15 năm — một chuẩn mực tuyệt vời về chất lượng.

⚡ Pin Ecosolex ESR-L5000 giúp mọi việc trở nên dễ dàng:
Bộ pin 5kWh dạng mô-đun, có thể mở rộng lên đến 160kWh

Thiết kế 3U nhỏ gọn với 5 tùy chọn lắp đặt

Pin loại A, hệ thống quản lý năng lượng thông minh, chứng nhận quốc tế

Tương thích với hơn 90% các thương hiệu biến tần hàng đầu

#Sustainability #SmartEnergy #HomeEnergyStorage #EnergySavings #Ecosolex

Bền vững, Năng lượng thông minh, Lưu trữ năng lượng gia đình, Tiết kiệm năng lượng, Ecosolex

(St.)

Kỹ thuật

Tổng hợp metanol trực tiếp

30/07/2025 17:17 80

Tổng hợp metanol trực tiếp

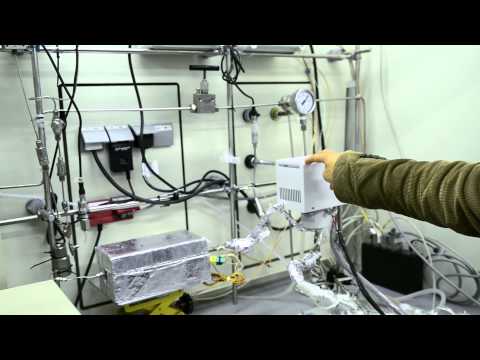

Hydro hóa CO2 thành metanol – YouTube

1710 Sản xuất metanol từ chưng cất khô – YouTube

Pin nhiên liệu metanol trực tiếp – Bytesize Science – YouTube

Tổng hợp metanol trực tiếp thường đề cập đến việc sản xuất hóa học metanol (CH3OH) trực tiếp từ carbon dioxide (CO2) và hydro (H2), hoặc trong một số bối cảnh, trực tiếp từ mêtan hoặc sinh khối. Cách tiếp cận phù hợp nhất về mặt công nghiệp và hứa hẹn với môi trường hiện nay là tổng hợp trực tiếp metanol từ CO2 và H2, thường được gọi là quá trình “trực tiếp CO2 thành metanol”.

Những điểm chính về tổng hợp metanol trực tiếp từ CO2 và H2:

Nó liên quan đến việc phản ứng CO2 tinh khiết với hydro để tạo ra metanol và nước:
Quá trình này khác biệt đáng kể so với sản xuất metanol truyền thống sử dụng khí tổng hợp, hỗn hợp CO, CO2 và H2 thường có nguồn gốc từ nhiên liệu hóa thạch.
Sử dụng CO2 và H2 tinh khiết giúp đơn giản hóa học và giảm sự hình thành các sản phẩm phụ, hạn chế tạp chất chủ yếu ở nước và CO2 hòa tan trong sản phẩm metanol thô.
Ví dụ, nhà máy Carbon Recycling International ở Iceland đã sản xuất metanol tái tạo trực tiếp từ CO2 thu được và hydro điện phân kể từ năm 2012.
Phương pháp này được hưởng lợi từ việc ít sử dụng năng lượng hơn và thân thiện với môi trường hơn vì nó có thể sử dụng điện tái tạo để sản xuất hydro và thu giữ carbon cho CO2.
Thiết kế lò phản ứng và quy trình khác với các nhà máy dựa trên khí tổng hợp. Bởi vì phản ứng từ CO2 và hydro ít tỏa nhiệt hơn so với từ CO, nó đòi hỏi các chiến lược quản lý nhiệt khác nhau và cho phép thiết kế lò phản ứng không yêu cầu làm mát bên ngoài phức tạp.
Quá trình này đáng chú ý vì cho phép sử dụng carbon và sản xuất metanol xanh có thể được sử dụng làm nhiên liệu hoặc nguyên liệu với lượng khí thải carbon ròng thấp.

Các phương pháp tiếp cận khác được thảo luận trong nghiên cứu bao gồm các hệ thống lai chất xúc tác plasma cho phép tổng hợp metanol trực tiếp từ khí mêtan trong điều kiện nhẹ, cho thấy hứa hẹn trong các thí nghiệm quy mô phòng thí nghiệm, nhưng chúng ít được thiết lập hơn trong công nghiệp.

Tóm lại, tổng hợp metanol trực tiếp từ CO2 và hydro là một quy trình hóa học đã được thiết lập và hấp dẫn với môi trường, chuyển đổi CO2 và hydro tái tạo trực tiếp thành metanol, cung cấp hóa học đơn giản hơn và các sản phẩm sạch hơn so với các phương pháp khí tổng hợp thông thường. Nó có tiềm năng giảm sự phụ thuộc vào nhiên liệu hóa thạch và giảm lượng khí thải carbon trong sản xuất metanol.

Tổng hợp Methanol Trực tiếp

Lượng khí thải CO2, vốn đang tiếp tục tăng, không có dấu hiệu chậm lại. Phong trào phi carbon hóa thực tế có mục tiêu tạm thời là năm 2030, trong khi các mục tiêu NDC của mỗi quốc gia dường như ngày càng xa vời. Cuối cùng, ngay cả các siêu cường cũng ngày càng thờ ơ với vấn đề này, và thậm chí còn có xu hướng cười nhạo.

Nhưng vấn đề ô nhiễm CO2 là có thật, và nếu các nhà lãnh đạo thế giới cười nhạo nó, thì những người gánh chịu hậu quả vẫn sẽ là tất cả chúng ta, những cư dân trên hành tinh này. Do đó, với tư cách là những công dân quan tâm, chúng ta phải tiếp tục nỗ lực cải thiện trong khả năng của mình.

Một cách chúng ta có thể làm được điều này là phát triển công nghệ có thể chuyển đổi khí thải CO2 thành nhiên liệu methanol tái tạo. Methanol sau đó có thể được chuyển đổi thành xăng và Nhiên liệu Hàng không Bền vững (SAF), hoặc các loại nhiên liệu khác nếu muốn.

Bản thân Methanol cũng rất cần thiết cho việc sản xuất biodiesel ở quốc gia này; khoảng 25% biodiesel được sản xuất từ methanol. Methanol cũng là chất mang H2 hiệu quả cho nhiên liệu hydro hiện đại.

(St.)

Kỹ thuật

Bu lông 8.8 so với Bu lông 12.9

30/07/2025 16:58 77

Bu lông 8.8 so với Bu lông 12.9

Sự khác biệt cốt lõi giữa bu lông cấp 8.8 và bu lông cấp 12.9 nằm ở độ bền cơ học, độ cứng, vật liệu, cách sử dụng và chi phí của chúng.

Sức bền và độ cứng:
- Bu lông cấp 8.8 có độ bền kéo tối thiểu là 800 MPa và cường độ chảy là 640 MPa (80% độ bền kéo cuối cùng). Độ cứng của chúng thường dao động từ 22 đến 33 HRC.
- Bu lông cấp 12,9 có độ bền kéo tối thiểu là 1200 MPa và cường độ chảy khoảng 1080 MPa (90% độ bền kéo cuối cùng). Độ cứng của chúng có thể đạt 39 đến 44 HRC.
Vật liệu:
- Bu lông cấp 8.8 thường được làm từ thép cacbon trung bình.
- Bu lông cấp 12.9 được làm từ thép hợp kim có độ bền cao (ví dụ: SCM435), góp phần tạo nên các đặc tính vượt trội của chúng.
Ứng dụng:
- Bu lông lớp 8.8 được sử dụng cho các ứng dụng kết cấu chung và thiết bị cơ khí tải trọng trung bình, chẳng hạn như thiết bị điện tử và điện.
- Bu lông cấp 12.9 được sử dụng trong các ứng dụng hạng nặng, tải trọng cao và va đập cao như thiết bị cơ khí lớn, động cơ, tuabin, robot, hàng không vũ trụ và các máy móc quan trọng khác.
Giá:
- Bu lông cấp 12.9 có giá cao hơn do độ bền, chất lượng vật liệu và độ phức tạp sản xuất cao hơn.
Các cân nhắc khác:
- Bu lông cấp 12.9 chịu được mô-men xoắn và tải trọng cao hơn nhưng ít thích hợp hơn với việc điều chỉnh làm lại hoặc ren.
- Sử dụng bu lông 12.9 khi chỉ định 8.8 có thể gây hại cho bộ phận do nhu cầu mô-men xoắn cao hơn; Ngược lại, sử dụng 8.8 khi cần 12.9 có nguy cơ hỏng bu lông.

Tóm lại, bu lông cấp 12.9 cung cấp độ bền kéo cao hơn khoảng 50% và độ cứng cao hơn so với bu lông cấp 8.8, làm cho chúng phù hợp với các điều kiện kết cấu và động lực đòi hỏi khắt khe hơn nhiều, trong khi bu lông cấp 8.8 phục vụ tốt cho các ứng dụng ít quan trọng hơn.

Nếu bạn cần bu lông cho các ứng dụng cơ khí có ứng suất cao, an toàn quan trọng hoặc nặng, cấp 12.9 là lựa chọn ưu tiên hơn. Đối với việc sử dụng nói chung, hàng ngày, nơi chi phí là một mối quan tâm và tải trọng vừa phải, cấp 8.8 là đủ.

“Độ cứng không phải là tất cả”

Tại sao sức bền đôi khi lại gây hư hỏng?
Nó đã không vượt qua điểm yếu. Anh ấy đã vượt qua sự tự tin thái quá.
Bằng chứng nằm ở giữa một tuabin khí đang quay: sự im lặng sau khi bị gãy.

Bu lông M24 (cấp 12.9), đột ngột bị tách đôi.
Không kéo giãn. Không báo trước.
Như thể họ đã buông xuôi.

Kiểm tra kỹ thuật cho thấy:
– Không có biến dạng dẻo.
– Không có dấu hiệu báo trước.
– Bề mặt gãy phẳng, giòn, bị cắt ngang bởi các vết nứt liên hạt.

SEM cho thấy những điều sau:
– Ranh giới hạt mở: dấu hiệu điển hình của hiện tượng giòn do hydro.
– Ăn mòn rỗ trên các sợi: xác nhận môi trường H₂ đang hoạt động.
– Bề mặt gãy nhẵn như thủy tinh: không có tính dẻo, không có lực cản.

Đo độ cứng (Vickers):
– Độ cứng lên đến >400 HV, chính thức nằm trong tiêu chuẩn 12.9.

Nhưng trong môi trường này: một công thức bùng nổ dẫn đến hỏng hóc.

Quá cứng để biến dạng.

Quá cứng để tồn tại.

Cái gì đã tồn tại? Bu lông 8.8.

Cùng một môi trường. Cùng một tải trọng. Không có gãy.

Thông điệp của họ là gì?

Mạnh hơn không an toàn hơn.

Độ cứng mà không có độ dẻo dai là một cái bẫy.

Nguyên nhân thực sự:
Nứt do ăn mòn ứng suất do H₂ (HISC).
Khi độ cứng, ứng suất kéo và độ ẩm gặp nhau, nguy cơ nứt gãy sẽ xuất hiện mà không có dấu hiệu báo trước.
Độ bền kéo >1250 MPa + môi trường ẩm/hóa chất = vùng nứt gãy chậm.
Với bu lông 12.9, độ bền trở thành điểm yếu.

Các dấu hiệu cảnh báo kỹ thuật dành cho thanh tra viên:
– Chỉ có bu lông 12.9 bị hỏng.
– DacroMet khuyến cáo không nên sử dụng H₂ xâm nhập.
– Tránh sử dụng chất tẩy axit cho thép cường độ cao (>900 N/mm²).
– Lựa chọn phương pháp làm sạch bằng kiềm và phun cát cơ học.

Phải làm gì?
– Không bao giờ sử dụng bu lông 12.9 trong môi trường ẩm ướt hoặc khắc nghiệt
mà không có biện pháp bảo vệ cụ thể.
– Độ bền sẽ vô nghĩa nếu nó dẫn đến nứt gãy dưới tải trọng thông thường.
– Đôi khi độ bền là yếu tố duy nhất có thể chịu được.

Tại sao điều này nên ảnh hưởng đến tất cả mọi người:
– Vấn đề này không chỉ liên quan đến bu lông. – Điều này áp dụng cho mọi chi tiết quá khổ không liên quan đến ăn mòn.
– Mọi giải pháp được cho là mạnh mẽ đều bị nứt vì thiếu độ bền.
– Mọi thành phần không nói lên điều gì… cho đến khi nó vỡ tan.

Bài học:

Không phải mọi thứ mạnh mẽ đều an toàn.

Không phải mọi thứ đạt tiêu chuẩn đều tồn tại được trong thực tế.

Trong một thế giới vật liệu cứng như đá…

Kẻ nào suýt chút nữa đã thắng.

Sức mạnh không có kiểm soát là hủy diệt.

#MaterialsEngineering, #Metallurgy, #FailureAnalysis, #HISC, #InspectionIntelligence, #PressureEquipment, #MaterialIntegrity
#TaaiheidVersusSterkte, #ProfessionalConnections

Kỹ thuật Vật liệu, Luyện kim, Phân tích Lỗi, HISC, Kiểm tra Thông minh, Thiết bị Áp suất, Tính toàn vẹn của Vật liệu, Độ bền so với sức mạnh, Kết nối Chuyên nghiệp

(St.)

Kỹ thuật

Mặt bích SPO Compact với vòng đệm kín IX dành cho các cấp áp suất theo tiêu chuẩn ASME

30/07/2025 15:42 256

Mặt bích SPO Compact với vòng đệm kín IX dành cho các cấp áp suất theo tiêu chuẩn ASME

Mặt bích nhỏ gọn SPO với vòng đệm IX được tiêu chuẩn hóa cho các cấp áp suất theo ASME Class 150, 300, 600, 900 và 1500 với kích thước từ NPS 1/2 (DN 15) đến NPS 48 (DN 1200) và cho ASME Class 2500 với kích thước từ NPS 1/2 (DN 15) đến NPS 24 (DN 600). Các mặt bích này, cùng với các vòng đệm IX của chúng, được đề cập trong phạm vi ISO 27509, quy định các yêu cầu sản xuất chi tiết đối với các kết nối mặt bích nhỏ gọn bằng thép tròn và hợp kim niken và các vòng đệm liên quan, được thiết kế chủ yếu cho ngành công nghiệp dầu khí và khí đốt tự nhiên.

ISO 27509 áp dụng cho mặt bích cổ hàn, mặt bích mù, miếng đệm mái chèo (paddle spacers) và rèm đệm (spacer blinds), mặt bích tích hợp van / thiết bị, miếng đệm lỗ, mặt bích ren giảm và giao diện cứng, bao gồm các kích thước danh nghĩa từ DN 15 (NPS 1/2) đến DN 1200 (NPS 48) cho một số lớp nhất định và lên đến DN 600 (NPS 24) cho Lớp 2500. Tiêu chuẩn nhằm đảm bảo hiệu suất niêm phong đáng tin cậy bằng cách sử dụng vòng đệm IX, đòi hỏi đủ tính linh hoạt để lắp đặt và tháo ra trong khi vẫn duy trì niêm phong mạnh mẽ dưới áp lực.

Thiết kế Mặt bích nhỏ gọn SPO (ban đầu được phát triển vào năm 1994) cố gắng tương thích với các van được thiết kế theo ASME B16.34 và API 6D. Nó nhấn mạnh các góc mặt được tối ưu hóa phù hợp với độ dày thành ống để đảm bảo tiếp xúc mặt bích và chức năng niêm phong kép dưới tải trọng vận hành. ISO 27509 đơn giản hóa sản xuất bằng cách tiêu chuẩn hóa các góc vát, duy trì tiếp xúc gót mặt bích ở tất cả các tải trọng cho phép để tránh ăn mòn và rò rỉ, đồng thời đảm bảo tính toàn vẹn của bu lông bằng cách giữ mặt sau mặt bích song song với mặt bích được lắp ráp.

Nhìn chung, hệ thống SPO Compact Flange kết hợp với vòng đệm IX cung cấp một giải pháp mặt bích nhỏ gọn được tiêu chuẩn hóa và đáng tin cậy bao gồm nhiều loại kích thước và cấp áp suất tuân thủ ISO 27509.

Tham khảo:
Tiêu chuẩn mặt bích nhỏ gọn – LinkedIn
ISO 27509: 2012 – Tiêu chuẩn quốc tế cho kết nối mặt bích nhỏ gọn với vòng đệm IX
Cập nhật ISO 27509:2020 về nguyên tắc thiết kế và seal

– Mặt bích SPO Compact với vòng đệm kín IX dành cho các cấp áp suất theo tiêu chuẩn ASME loại 150, 300, 600, 900 và 1500 với các kích cỡ từ NPS ½ (DN 15) đến NPS 48 (DN 1200), và cho tiêu chuẩn ASME loại 2500 với các kích cỡ từ NPS ½ (DN 15) đến NPS 24 (DN 600), nằm trong phạm vi của ISO 27509.

– Điểm khác biệt chính giữa tiêu chuẩn SPO ban đầu và mặt bích trong ISO 27509 là góc vát của mặt bích đã được tiêu chuẩn hóa trong ISO 27509 để đơn giản hóa sản xuất và lưu kho, trong khi mặt bích SPO có góc vát được thiết kế riêng để phù hợp với nhiều độ dày thành ống khác nhau, sao cho khe hở giữa hai mặt bích ở chu vi ngoài khép kín ở mức 70%. của tải trọng mục tiêu cho quá trình lắp ráp bu lông. Góc mặt được tối ưu hóa mang lại hành vi tĩnh được tối ưu hóa, điều này rất quan trọng trong các ứng dụng động, và chức năng làm kín kép cho tất cả các tải trọng cho phép.

– Mặt cắt ngang của cụm bích nhỏ gọn theo tiêu chuẩn ISO 27509 được thể hiện trong hình bên dưới. Một phần rất nhỏ tải trọng bu lông được truyền qua vòng đệm kín IX (màu vàng) khi lắp ráp các bích. Tải trọng này không đổi khi thêm áp suất và tải trọng bên ngoài, hình dưới cùng. Tuy nhiên, tải trọng nén lên bề mặt gót bích bị giảm (mũi tên đỏ nhỏ hơn) khi áp suất cố gắng tách các bích.

#Nhỏ gọn
#mặt bích

Compact
flange

(St.)

Kỹ thuật

Tải trọng nhiệt: Ống FRP so với ống thép cacbon

30/07/2025 15:28 95

Tải nhiệt: FRP và ống thép carbon

So sánh tải nhiệt: FRP và ống thép carbon

Tính chất nhiệt chính

Tài sản	FRP (Nhựa gia cố sợi thủy tinh)	Thép cacbon
Mật độ	1.850kg / m³	7.800kg / m³
Hệ số giãn nở nhiệt	14–27 × 10⁻⁶ / ° C	11–12 × 10⁻⁶/°C
Độ dẫn nhiệt	0,2–0,5W / m · K	30–60W / m · K
Tải nhiệt hỗ trợ điển hình (Ví dụ)	85,8kN	790,6kN

Phân tích

Giãn nở nhiệt:
- Ống FRP giãn nở gấp 2–2,5 lần so với ống thép cacbon đối với cùng nhiệt độ tăng. Ví dụ, với hệ số khoảng 27 × 10⁻⁶ / ° C đối với FRP so với 11 × 10⁻⁶ / ° C đối với thép cacbon, sự tăng trưởng nhiệt cao hơn đáng kể trong ống FRP.
- Điều này đòi hỏi kỹ thuật cẩn thận các giá đỡ và cung cấp tiềm năng cho các khe co giãn hoặc vòng trong đường ống FRP, đặc biệt là đối với các đường dài.
Tải nhiệt trên giá đỡ:
- Mặc dù giãn nở cao hơn, tải trọng nhiệt (lực truyền đến giá đỡ do giãn nở bị hạn chế) thấp hơn nhiều đối với ống FRP so với ống thép cacbon – ví dụ cho thấy FRP truyền khoảng 85,8kN cho các giá đỡ so với 790,6kN từ thép cacbon. Điều này chủ yếu là do mô đun đàn hồi và mật độ của FRP thấp hơn nhiều.
- Trọng lượng nhẹ hơn và tính linh hoạt của FRP cũng làm giảm các yêu cầu về neo và hỗ trợ.
Độ dẫn nhiệt:
- FRP là một chất cách điện tuyệt vời với độ dẫn nhiệt rất thấp (0,2–0,5W / m · K), giảm đáng kể thất thoát nhiệt hoặc tăng nhiệt qua thành ống so với thép cacbon (30–60W / m · K).
- Đối với các dây chuyền xử lý mà hiệu quả năng lượng hoặc duy trì nhiệt độ chất lỏng là rất quan trọng, FRP giảm tải nhiệt cho hệ thống sưởi ấm hoặc làm mát do khả năng truyền nhiệt kém.
- Thép cacbon, có độ dẫn điện cao, cho phép trao đổi nhiệt nhanh chóng với môi trường xung quanh, có thể có lợi hoặc bất lợi tùy thuộc vào ứng dụng.

Ý nghĩa thực tế

Tính linh hoạt của hệ thống: FRP đòi hỏi sự chú ý đến việc mở rộng, nhưng do tải trọng thấp trên các hạn chế, đường ống và hệ thống hỗ trợ thường có thể nhẹ hơn và dễ lắp đặt hơn.
Nhu cầu cách nhiệt: Ống thép cacbon thường yêu cầu cách nhiệt trong các ứng dụng được kiểm soát nhiệt độ, trong khi ống FRP thường có thể loại bỏ hoặc giảm yêu cầu này.
Tiêu chí lựa chọn: Sự lựa chọn phụ thuộc vào yêu cầu tải cơ học và nhiệt, môi trường lắp đặt và cân nhắc chi phí vòng đời.

Bảng tóm tắt

Thông số	Ống FRP	Ống thép carbon
Tốc độ giãn nở	Cao (2–2,5× CS)	Hạ
Hỗ trợ tải trọng	Rất thấp	Rất cao
Độ dẫn nhiệt	0,2–0,5W / m · K	30–60W / m · K
Trọng lượng	Nhẹ	Nặng

Tóm lại:

Ống FRP chịu tải trọng cơ học (nhiệt) thấp hơn nhiều trên giá đỡ nhưng giãn nở nhiều hơn khi thay đổi nhiệt độ so với ống thép cacbon.
Ống thép cacbon dẫn nhiệt nhanh chóng và chịu tải hỗ trợ nhiều trong quá trình giãn nở nhiệt nhưng giãn nở ít hơn khi tăng nhiệt độ nhất định.
Sự phù hợp của ứng dụng phụ thuộc vào quy trình cụ thể và yêu cầu cấu trúc.

Tải trọng nhiệt: Ống FRP so với ống thép cacbon
Ống nào giãn nở nhiều hơn? Ống nào chịu lực tác động mạnh hơn lên giá đỡ?

Khi nói đến sự giãn nở nhiệt trong hệ thống đường ống, không phải tất cả các vật liệu đều có đặc tính giống nhau. Hãy so sánh hai loại vật liệu thường được sử dụng:

FRP (Nhựa gia cường sợi thủy tinh)

CS (Thép các-bon)

Câu trả lời nhanh:

Ống FRP giãn dài hơn dưới tác động của nhiệt,
nhưng chúng truyền tải trọng nhiệt thấp hơn đáng kể đến các giá đỡ so với thép các-bon.

Tại sao vậy?

Thoạt nghe có vẻ ngược đời — nếu FRP giãn nở nhiều hơn, chẳng phải nó nên tạo ra nhiều tải trọng hơn sao?

Đây là điểm mấu chốt:
Tải Nhiệt = Độ giãn nở × Độ cứng

Mặc dù FRP giãn nở nhiều hơn do hệ số giãn nở nhiệt cao hơn (≈20–30 × 10⁻⁶/°C so với CS ≈11–13 × 10⁻⁶/°C), nhưng nó có mô đun đàn hồi thấp hơn nhiều (5–10 GPa so với CS ≈200 GPa).

Điều này có nghĩa là ống linh hoạt hơn và có thể biến dạng mà không tạo ra nội lực lớn.

Tải trọng thấp hơn bao nhiêu?

Trên thực tế, ống FRP có thể truyền tải ít hơn 80–90% tải nhiệt đến neo và thanh dẫn so với ống CS có cùng kích thước.

Điều này có thể dẫn đến:
• Giảm tải neo
• Ít mối nối giãn nở hơn
• Kết cấu đỡ nhẹ hơn và đơn giản hơn
• Cải thiện khả năng quản lý ứng suất trong hệ thống đường ống

Nếu bạn đang tham gia phân tích ứng suất đường ống hoặc lựa chọn vật liệu đường ống, đây là một thông tin quan trọng – đặc biệt là trong các hệ thống chịu nhiệt độ cao và ăn mòn.

Bạn nghĩ sao về điều này? Bạn đã thấy sự khác biệt này được phản ánh trong kết quả phân tích ứng suất Caesar II hoặc đường ống của mình chưa?

Chúng ta hãy cùng thảo luận bên dưới
Và đừng ngần ngại xem tài liệu đính kèm để biết các tính toán chi tiết và lý thuyết đằng sau hiện tượng này.

#PipingEngineering #ThermalLoads #FRPPiping #CarbonSteel #StressAnalysis #MechanicalEngineering #PipeSupports #CaesarII #PlantDesign #MaterialSelection #EngineeringInsights #stress #thermal

Kỹ thuật đường ống, Tải nhiệt, Đường ống FRP, Thép các-bon, Phân tích ứng suất, Kỹ thuật cơ khí, Giá đỡ đường ống, Caesar II, Thiết kế nhà máy, Lựa chọn vật liệu, Thông tin chi tiết về kỹ thuật, ứng suất, nhiệt

Thermal Loads FRP Pipe vs. CS Pipe

(St.)

Kỹ thuật Uncategorized

“Phân tích Nguyên nhân Gốc rễ: Cải thiện Hiệu suất để Đạt Kết quả Cuối cùng” – tác giả: Mark Latino, Robert (Bob) Latino, và Ken Latino

30/07/2025 14:51 124

“Phân tích Nguyên nhân Gốc rễ: Cải thiện Hiệu suất để Đạt Kết quả Cuối cùng” – Tái bản lần thứ 5, tác giả: Mark Latino, Robert (Bob) Latino, và Ken Latino

“Phân tích nguyên nhân gốc rễ: Cải thiện hiệu suất cho kết quả cuối cùng” (Ấn bản thứ 5) là một hướng dẫn toàn diện được tác giả bởi Mark A. Latino, Robert (Bob) J. Latino và Kenneth (Ken) C. Latino. Cuốn sách này được công nhận là một văn bản nền tảng trong các lĩnh vực kỹ thuật độ tin cậy và phân tích nguyên nhân gốc rễ (RCA).

Các tính năng chính của phiên bản thứ 5

Hệ thống RCA toàn diện: Cuốn sách cung cấp một kế hoạch chi tiết để thiết kế, hỗ trợ và đo lường hiệu quả của hệ thống phân tích nguyên nhân gốc rễ thúc đẩy các cải tiến cuối cùng.
Ứng dụng chủ động và phản ứng: Mặc dù RCA thường được sử dụng như một công cụ phản ứng sau khi thất bại, nhưng các tác giả chứng minh cách nó cũng có thể được sử dụng chủ động để ngăn chặn sự cố xảy ra.
Trọng tâm độ tin cậy của con người: Cuốn sách nhấn mạnh tác động quan trọng của độ tin cậy của con người và cung cấp những hiểu biết sâu rộng về lý do tại sao lỗi của con người xảy ra và làm thế nào để giảm thiểu chúng—khiến nó đặc biệt có giá trị đối với người giám sát và quản lý.
Phương pháp trung lập trong ngành: Mặc dù các ví dụ được rút ra từ nhiều lĩnh vực khác nhau, nhưng cách tiếp cận lấy con người làm trung tâm để hiểu và ngăn chặn thất bại có thể áp dụng cho tất cả các ngành.
Cân bằng lý thuyết và thực hành: Các nghiên cứu điển hình thực tế giúp củng cố việc học và cho phép người đọc áp dụng các khái niệm RCA trực tiếp trong tổ chức của họ.
Kỹ thuật đo lường: Bao gồm các công thức (chẳng hạn như MTBF), định nghĩa và thảo luận về các nguyên tắc độ tin cậy.
Tích hợp với thực tiễn hiện đại: Cầu nối kỹ thuật độ tin cậy, cải thiện hiệu suất của con người, an toàn và học tập các khái niệm của nhóm.

Nền tảng của tác giả

Tác giả	Bối cảnh & vai trò
Mark A. Latino	Cựu Chủ tịch của Trung tâm Độ tin cậy, Inc. (RCI); chuyên gia với hàng chục năm kinh nghiệm trong lĩnh vực độ tin cậy của doanh nghiệp và đào tạo RCA.
Robert (Bob) J. Latino	Hiệu trưởng tại Prelical Solutions, cựu Giám đốc điều hành của RCI, tác giả quốc tế, giảng viên và chuyên gia phương pháp luận RCA (PROACT)®.
Kenneth (Ken) C. Latino	Giám đốc sản phẩm kỹ thuật tại GE Digital, đồng tác giả có chuyên môn về ứng dụng APM và RCA trong lĩnh vực kỹ thuật số và công nghiệp.

Thông tin chi tiết đáng chú ý

Cuốn sách có một chương nổi tiếng về việc hiểu hành vi và lỗi của con người (“hướng dẫn của người giám sát để hiểu lý do đằng sau lỗi của con người xảy ra tại nơi làm việc và các phương pháp có thể được thực hiện để tránh những sự cố như vậy”).
Kết thúc với các nghiên cứu điển hình trong thế giới thực, văn bản không chỉ cung cấp cho người đọc kiến thức lý thuyết mà còn cung cấp các khuôn khổ và ví dụ có thể hành động để làm theo.

Ấn bản này thường được trích dẫn như một tài liệu tham khảo phải có đối với bất kỳ ai – từ kỹ sư độ tin cậy đến người quản lý vận hành – được giao nhiệm vụ cải thiện hiệu suất, độ tin cậy và an toàn trong tổ chức của họ.

🧬 ĐỘ TIN CẬY CỦA CON NGƯỜI LÀ MỘT TRONG DNA của mọi chương trình RCA bền vững. 👉

https://lnkd.in/euq8kWgy

“Phân tích Nguyên nhân Gốc rễ: Cải thiện Hiệu suất để Đạt Kết quả Cuối cùng” – Tái bản lần thứ 5, tác giả: Mark Latino, Robert (Bob) Latino, và Ken Latino

🧠 Nội dung thông minh xứng đáng được chia sẻ.

#RCA #rootcauseanalysis #reliabilityengineering #failureanalysis #reliability #maintenance #plantmanager #reliabilitymanager #maintenancemanager MotorDoc Bootleg Advisors: Reliability-Driven Innovation Infraspection Institute Reliable ♾️

RCA, phân tích nguyên nhân gốc rễ, kỹ thuật độ tin cậy, phân tích lỗi, độ tin cậy, bảo trì, quản lý nhà máy, quản lý độ tin cậy, quản lý bảo trì Motor Doc Bootleg Advisors: Viện Cơ sở hạ tầng Đổi mới hướng đến độ tin cậy, Đáng tin cậy

(St.)

Sức khỏe

Sức mạnh thực vật: Đảo ngược bệnh tim một cách tự nhiên

30/07/2025 14:08 76

Sức mạnh thực vật: Đảo ngược bệnh tim một cách tự nhiên

Khái niệm “Sức mạnh thực vật: Đảo ngược bệnh tim một cách tự nhiên” phù hợp với cách tiếp cận y tế được hỗ trợ tốt, nhấn mạnh chế độ ăn uống toàn phần, dựa trên thực vật để ngăn ngừa, quản lý và có khả năng đảo ngược bệnh tim.

Các điểm chính hỗ trợ cách tiếp cận này bao gồm:

Bằng chứng khoa học: Nghiên cứu mang tính bước ngoặt của Tiến sĩ Dean Ornish và Tiến sĩ Caldwell Esselstyn Jr. đã chứng minh rằng áp dụng chế độ ăn ít chất béo, thực phẩm toàn phần, dựa trên thực vật, cùng với thay đổi lối sống, có thể làm giảm các triệu chứng như đau thắt ngực, cải thiện lưu lượng máu và thậm chí mở lại các động mạch bị tắc nghẽn mà không cần phẫu thuật hoặc đặt stent.
Cách thức hoạt động: Chế độ ăn dựa trên thực vật không có cholesterol trong chế độ ăn uống và rất ít chất béo bão hòa, giúp giảm cholesterol LDL (“xấu”) và giảm tích tụ mảng bám động mạch. Chúng rất giàu chất xơ, chất chống oxy hóa và sterol thực vật, giúp tăng cường sức khỏe tim mạch hơn nữa.
Kết quả lâm sàng: Các nghiên cứu cho thấy bệnh nhân tuân theo chế độ ăn kiêng thực phẩm toàn phần, thực vật nghiêm ngặt thường thấy giảm cholesterol đáng kể, giảm huyết áp, giảm cân và giảm viêm, tất cả các yếu tố nguy cơ chính của bệnh tim.
Khuyến nghị chế độ ăn uống thực tế: Các yếu tố chính bao gồm loại bỏ thịt, sữa, trứng và dầu bổ sung; tăng tiêu thụ rau, trái cây, các loại đậu (đậu, đậu lăng, đậu phụ, tempeh), ngũ cốc nguyên hạt, các loại hạt và hạt; và tránh thực phẩm chế biến sẵn.
Thành công lâu dài: Việc tuân thủ lâu dài chế độ ăn kiêng như vậy có liên quan đến việc ngăn ngừa các biến cố tim lớn và cải thiện bền vững sức khỏe tim mạch.
Ví dụ trong thế giới thực: Các nghiên cứu điển hình và báo cáo của bệnh nhân cho thấy sự cải thiện nhanh chóng các triệu chứng đau thắt ngực, cholesterol, huyết áp và cân nặng khi chuyển sang chế độ ăn dựa trên thực vật.

Tóm lại, “Sức mạnh thực vật: Đảo ngược bệnh tim một cách tự nhiên” được hỗ trợ bởi nghiên cứu lâm sàng mạnh mẽ chỉ ra rằng chế độ ăn uống toàn phần, thực vật được thực hiện cẩn thận là một phương pháp mạnh mẽ, tự nhiên để đảo ngược hoặc ngăn ngừa bệnh tim bằng cách cải thiện cholesterol, huyết áp, viêm và sức khỏe động mạch. Tham khảo ý kiến của các chuyên gia chăm sóc sức khỏe trong khi thực hiện những thay đổi này là rất quan trọng để theo dõi sức khỏe và thuốc trong quá trình chuyển đổi.

🌱 Sức mạnh của Thực vật: Đảo ngược Bệnh tim một cách Tự nhiên! 🫀

Bệnh tim không nhất thiết phải là bản án chung thân. Khoa học thực sự cho thấy bạn có thể cải thiện sức khỏe tim mạch — chỉ bằng cách thay đổi chế độ ăn uống.

Hai câu chuyện:

👵 Một phụ nữ 77 tuổi phải phẫu thuật nhưng đã chọn thực vật. Trong vòng một tháng, bà đã đi bộ 50 phút trên máy chạy bộ — không đau.

👨 Một người đàn ông 60 tuổi không thể đi bộ nửa dãy nhà vì đau ngực. Anh ấy đã thay thế thịt gà và sữa bằng thực vật và nhanh chóng chạy bộ 4 dặm.

Làm thế nào? Động mạch của chúng ta có thể tự lành. Một nghiên cứu mang tính bước ngoặt trên Tạp chí của Học viện Tim mạch Hoa Kỳ cho thấy 82% bệnh nhân đã đảo ngược bệnh tim chỉ bằng chế độ ăn uống và lối sống (Ornish và cộng sự, 1990).

Ngay cả suy tim cũng có thể cải thiện. Một bệnh nhân đã chuyển sang chế độ ăn thực vật. Sau sáu tuần, tim của anh ấy đã đập bình thường trở lại (Esselstyn, 2014).

Bạn nên ăn gì? Đơn giản thôi:

🥦 Rau củ quả tươi (rau bina, cà rốt)
🍓 Trái cây ngọt (quả mọng, chuối)
🌾 Ngũ cốc nguyên hạt (yến mạch, hạt diêm mạch)
🌱 Protein từ đậu và đậu lăng
🥑 Chất béo lành mạnh (bơ, các loại hạt, hạt giống)

Tiến sĩ Kim Williams, cựu chủ tịch Học viện Tim mạch Hoa Kỳ, nói: “Thực phẩm từ thực vật là thuốc.”

Không phẫu thuật. Không thuốc. Chỉ cần thực phẩm.

Trái tim của bạn có thể tự lành. Hãy bắt đầu ngay hôm nay.

Hãy chọn thực vật. Chọn cuộc sống. 🌿

#PowerliftingInspiredRehab #NeuroRehab #StrokeRecovery #MS #HealthyAging #StrengthForAll #BoneHealth #FunctionalStrength #FredMarkhamatters #HealthyLiving

Phục hồi chức năng lấy cảm hứng từ nâng tạ, Phục hồi thần kinh, Phục hồi sau đột quỵ, MS, Lão hóa khỏe mạnh, Sức mạnh cho tất cả, Sức khỏe xương, Sức mạnh chức năng, Fred Markhamatters, Sống khỏe mạnh

(St.)

Kỹ thuật

Giới hạn undercut cho phép giữa các kết nối chịu tải tĩnh và chịu tải tuần hoàn

30/07/2025 13:29 171

Giới hạn undercut cho phép giữa các kết nối chịu tải tĩnh và chịu tải tuần hoàn

Giới hạn cho phép khác nhau đáng kể giữa các kết nối hàn tải tĩnh và tải theo chu kỳ do các tác động ứng suất và mỏi khác nhau mà mỗi loại tải áp đặt.

Đối với các kết nối tải theo chu kỳ (tức là các kết nối chịu tải trọng lặp đi lặp lại hoặc dao động), các quy tắc và tiêu chuẩn có xu hướng bảo thủ hơn nhiều với các giới hạn undercut vì các undercut hoạt động như bộ tập trung ứng suất và có thể làm giảm đáng kể độ bền mỏi. Ví dụ: tiêu chuẩn AWS D1.1 giới hạn độ sâu cắt cho các thành viên chính dưới ứng suất kéo ngang theo chu kỳ là 0,01 inch (0,25 mm) và không quá 1/32 inch (khoảng 0,8 mm) trong các trường hợp khác để giảm nguy cơ mỏi. Tương tự, các đánh giá và tiêu chuẩn dựa trên cơ học đứt gãy (chẳng hạn như các đánh giá của IIW, BS, ISO, API) áp đặt các giới hạn độ sâu cắt rất nghiêm ngặt, thường là khoảng 1/1 milimet (0,25 đến khoảng 1 mm), tùy thuộc vào loại mối hàn và độ dày, để đảm bảo tuổi thọ mỏi không bị ảnh hưởng.

Ngược lại, đối với các kết nối tải tĩnh (tức là chịu tải trọng không đổi hoặc thay đổi chậm mà không có chu kỳ tải đáng kể), độ sâu cắt cho phép có thể lớn hơn đáng kể vì mỏi không phải là mối quan tâm. Các giới hạn cho tải trọng tĩnh có thể dựa nhiều hơn vào việc duy trì độ bền tĩnh và độ dày mặt cắt ngang hơn là khả năng chống mỏi. Ví dụ: Mã nồi hơi và bình áp lực ASME và một số tiêu chuẩn đường ống chấp nhận các vết cắt sâu hơn lên đến khoảng 0,8 mm hoặc 10% độ dày thành để cân nhắc độ bền tĩnh.

Tóm lại:

Loại tải	Độ sâu cắt tối đa cho phép điển hình	Lý do
Tải theo chu kỳ	Khoảng 0,25 mm (0,01 in) trở xuống; đôi khi lên đến 1 mm với các điều khiển nghiêm ngặt	Kiểm soát sự bắt đầu và phát triển của vết nứt do sự tập trung ứng suất từ các vết cắt
Tải tĩnh	Lên đến 0,8 mm hoặc 10% độ dày	Giữ được độ bền tĩnh, ít lo lắng về mệt mỏi

Sự khác biệt đáng kể này phản ánh rằng các vết cắt trong tải trọng theo chu kỳ làm giảm đáng kể tuổi thọ mỏi và do đó phải được kiểm soát chặt chẽ, trong khi trong tải tĩnh, có thể chịu được các vết cắt lớn hơn miễn là duy trì độ bền kết cấu tổng thể.

Do đó, các giới hạn cắt cho phép nghiêm ngặt hơn nhiều đối với các mối hàn tải theo chu kỳ so với các mối hàn tải tĩnh do rủi ro hỏng hóc liên quan đến mỏi trong tải theo chu kỳ.

Tham khảo:
Trích đoạn AWS D1.1/D1.1M:2015 về giới hạn cắt trong mối hàn tải theo chu kỳ
Thảo luận diễn đàn của Hiệp hội Hàn Hoa Kỳ về phụ cấp cắt giảm cho tải theo chu kỳ
Bài viết của Hội nghị Matec về dung sai cắt giảm xem xét độ mỏi và độ bền tĩnh
Cơ học đứt gãy CONICET dựa trên dự đoán dung sai cắt trong điều kiện mỏi và tĩnh

Trong hàn, undercut là một khuyết tật phổ biến được đặc trưng bởi một rãnh hoặc chỗ lõm hình thành dọc theo chân hoặc mép của mối hàn, nơi kim loại cơ bản đã nóng chảy nhưng không được lấp đầy đúng cách bằng kim loại độn. Điều này làm giảm độ dày mặt cắt ngang của kim loại cơ bản tại mối hàn, làm suy yếu tính toàn vẹn của cấu trúc tổng thể và làm cho mối nối dễ bị nứt và hỏng hóc hơn.

Undercutting xảy ra khi cạnh của kim loại cơ bản nóng chảy nhanh hơn kim loại phụ có thể lấp đầy khoảng trống, để lại ấn tượng giống như rãnh làm giảm độ dày. Khiếm khuyết này thường là kết quả của dòng điện hoặc điện áp hàn quá mức, góc điện cực không chính xác, tốc độ di chuyển không phù hợp, chiều dài hồ quang dài, kỹ thuật hàn kém hoặc các vấn đề về khí che chắn.

Các tác dụng chính của undercut bao gồm:

Giảm độ dày mặt cắt ngang ở ngón mối hàn, giảm độ bền.
Tạo ra các vùng tập trung ứng suất dẫn đến nứt mỏi.
Tăng nguy cơ hỏng mối hàn khi chịu tải.

Undercut có thể xuất hiện bên ngoài dọc theo mép mối hàn hoặc bên trong mối nối nếu kim loại hàn không lấp đầy vật liệu cơ bản đúng cách. Nó được coi là một khiếm khuyết hàn đáng kể cần được giảm thiểu hoặc tránh bằng cách kiểm soát các thông số và kỹ thuật hàn.

Một hướng dẫn điển hình cho thấy rằng độ sâu cắt thường không được vượt quá 10% độ dày kim loại cơ bản hoặc khoảng 0,5 mm để duy trì tính toàn vẹn của mối hàn.

Trong hàn, undercut là rãnh hoặc chỗ lõm ở chân mối hàn, nơi kim loại nền bị nóng chảy, làm giảm độ dày mặt cắt ngang. Giới hạn undercut cho phép khác nhau đáng kể giữa các kết nối chịu tải tĩnh và chịu tải tuần hoàn do điều kiện ứng suất và cơ chế hỏng hóc riêng biệt của chúng, được điều chỉnh bởi các tiêu chuẩn như AWS D1.1, ASME hoặc ISO.

Đối với **các kết nối chịu tải tĩnh**, trong đó tải trọng không đổi và không dao động, giới hạn undercut sẽ dễ dàng hơn. Các tiêu chuẩn như AWS D1.1 thường cho phép độ sâu undercut tối đa là **1/16 inch (1,6 mm)** đối với hầu hết các mối hàn kết cấu, với điều kiện undercut không quá sắc hoặc quá dài. Sự khoan dung này là do tải trọng tĩnh tạo ra trạng thái ứng suất ổn định, và các vết lõm nhỏ ít có khả năng gây ra nứt hoặc phá hủy. Độ sâu chấp nhận được có thể thay đổi tùy theo độ dày vật liệu, loại mối hàn và tiêu chí kiểm tra, nhưng trọng tâm là đảm bảo khả năng chịu tải đủ mà không ảnh hưởng đến tính toàn vẹn của kết cấu.

Đối với các kết nối **có tải trọng tuần hoàn**, chịu tải trọng lặp lại hoặc dao động (ví dụ: cầu, cần cẩu hoặc máy móc), giới hạn vết lõm nghiêm ngặt hơn nhiều do lo ngại về mỏi. Tải trọng tuần hoàn tạo ra ứng suất xen kẽ làm khuếch đại tập trung ứng suất tại các vết lõm, làm tăng nguy cơ hình thành và lan truyền vết nứt. Ví dụ, AWS D1.1 quy định độ sâu vết lõm tối đa là **0,01 inch (0,25 mm)** hoặc thấp hơn đối với các mối hàn quan trọng về mỏi trong các ứng dụng chu kỳ cao. Một số tiêu chuẩn thậm chí có thể không yêu cầu vết lõm có thể đo được ở các vùng quan trọng. Ngoài ra, chiều dài và độ sắc nét của vết lõm được kiểm soát chặt chẽ, vì những yếu tố này càng làm tăng độ nhạy mỏi. Các phương pháp kiểm tra, chẳng hạn như kiểm tra siêu âm hoặc chụp X-quang, thường khắt khe hơn đối với các mối hàn chịu tải tuần hoàn để đảm bảo tính tuân thủ.

Các giới hạn nghiêm ngặt hơn đối với các kết nối chịu tải tuần hoàn phản ánh nhu cầu giảm thiểu ứng suất tăng và đảm bảo độ bền lâu dài trong điều kiện động, trong khi các kết nối chịu tải tĩnh có thể chịu được các khuyết tật lớn hơn một chút mà không có rủi ro đáng kể.

(St.)

Kỹ thuật

Khoảng cách tối thiểu giữa hai Nozzle

30/07/2025 11:43 122

Khoảng cách tối thiểu giữa hai Nozzle

Khoảng cách tối thiểu giữa hai Nozzle phụ thuộc vào mã ngành, kích thước Nozzle và liệu các Nozzle có được gia cường hay không. Dưới đây là những điểm chính từ các tiêu chuẩn kỹ thuật và khuyến nghị của ngành:

Theo bảng Wermac cho vòi phun hàn không có cốt thép, khoảng cách từ tâm đến tâm tối thiểu giữa các Nozzle gần bằng đường kính ngoài (OD) của vòi phun cộng với một số lề, thay đổi theo kích thước vòi phun. Ví dụ, vòi phun NPS 2.5 inch yêu cầu khoảng cách OD-to-OD khoảng 76 mm, trong khi vòi phun lớn hơn cần khoảng cách lớn hơn theo tỷ lệ.
Với cốt thép, cần có khoảng cách lớn hơn để duy trì tính toàn vẹn của cấu trúc. Ví dụ, khoảng cách Nozzle 2,5 inch tăng từ 76 mm không gia cố lên khoảng 152 mm với cốt thép.
Mã nồi hơi và bình chịu áp lực ASME (Phần NB-3332.1 (b)) quy định khoảng cách tối thiểu (L) giữa các đường tâm của hai vòi phun không được gia cố không được nhỏ hơn 1.5 lần tổng đường kính của chúng, tức là $với$ và là đường kính vòi phun được đo trên bề mặt bên trong. Điều này đảm bảo đủ khả năng ứng suất màng trong mạch.
Quy tắc thực tế trong ngành cho khoảng cách mặt bích Nozzle đặt khoảng cách tối thiểu giữa các mặt bích vòi phun là OD của mặt bích cộng với khoảng cách 25 đến 50 mm. Đối với các vòi phun nhỏ (ví dụ: 2 “hoặc 3”), khoảng cách từ tâm đến tâm tối thiểu thường bằng OD mặt bích cộng với khoảng 25 đến 50 mm.
Đối với các tấm hàn và phụ kiện trên bình chịu áp lực, khoảng cách cạnh hàn tối thiểu là 50 mm (2 inch) thường được khuyến nghị để duy trì độ bền và cho phép kiểm tra.

Ví dụ về bảng tóm tắt (Nozzle hàn không có cốt thép):

Kích thước NPS (inch)	Khoảng cách OD-to-OD tối thiểu (mm)
2.5	76
3	89
4	102
6	127
8	152

Với Gia cường, khoảng cách gần gấp đôi.

Tóm lại, đối với Nozzle hàn không gia cố, khoảng cách tối thiểu là khoảng tổng đường kính vòi phun nhân với 1,5 theo mã ASME, thường là khoảng OD cộng với khoảng cách thực tế 25–50 mm và lớn hơn nếu gia cố được áp dụng. Đối với khoảng cách mặt bích, thêm khoảng cách 25–50 mm vào OD mặt bích. Ngoài ra, khoảng cách mối hàn tối thiểu 50 mm được khuyến nghị cho các mối hàn kết cấu gần Nozzle.

Nếu bạn có một mã hoặc bối cảnh thiết kế cụ thể (ví dụ: API 650, ASME VIII Div.1), các yêu cầu về khoảng cách có thể thay đổi một chút nhưng thường tuân theo các nguyên tắc này.

💢Khoảng cách Tối thiểu Giữa Hai Vòi Phun — Tại sao Điều này Quan trọng ❓

Đây là một lỗi phổ biến trong nhiều mô hình 3D — đặc biệt là bởi các nhà thiết kế mới vào nghề hoặc trong các dự án cấp tốc.

💥 Điều gì xảy ra nếu vòi phun được đặt quá gần?

1. Việc Bu lông Mặt bích Trở nên Bất khả thi:

Phải có đủ không gian để bu lông mặt bích xoay, siết chặt và tháo ra — nếu không, việc bảo trì sẽ trở thành một cơn ác mộng.

2. Không có Không gian để Lắp đặt Gioăng:

Bạn không thể lắp hoặc thay thế gioăng nếu các mặt bích bị kẹt vào nhau.

3. Vấn đề về khoảng hở hàn:

Thợ hàn cần không gian để tiếp cận cổ vòi phun — việc chen chúc dẫn đến mối nối yếu hoặc phải làm lại.

4. Va chạm cách nhiệt:

Ngay cả khi ống trần vừa khít, lớp cách nhiệt vẫn làm tăng thêm độ dày — gây ra va chạm nhiệt/vật lý.

5. Đường ống bị tắc nghẽn:

Không thể định tuyến các đoạn khuỷu hoặc nhánh ống một cách gọn gàng từ các vòi phun quá gần.

Đây là văn bản được trích xuất từ hình ảnh, kèm theo các điểm kỹ thuật còn thiếu mà bạn có thể bổ sung để có câu trả lời đầy đủ hơn:

🎯 Một số lỗ hổng quan trọng cần được giải quyết:

1. Bỏ qua việc tuân thủ Quy chuẩn –

Tiêu chuẩn ASME Phần VIII Phân đoạn 1 (UG-37 & UG-40) yêu cầu các miếng đệm riêng biệt trừ khi được phân tích kết hợp. Chỉ riêng đường kính ngoài của mặt bích không đảm bảo tính toàn vẹn của kết cấu hoặc cốt thép.

2. Hướng dẫn EPC & Nhà cung cấp –

Các tiêu chuẩn như API 660, Shell DEP và EIL khuyến nghị khoảng cách tâm giữa các tâm NPS từ 1,5 đến 2 lần để cho phép cách nhiệt, định tuyến và tiếp cận mối hàn.

3. Hàn, NDT và PWHT yêu cầu khoảng hở lớn hơn so với bu lông mặt bích. Tham khảo WRC-107/297 và ASME Sec IX để biết các yêu cầu tiếp cận tối thiểu.

Đường kính ngoài của mặt bích + 25 mm là không đủ. Khoảng cách cơ sở dựa trên NPS, quy tắc đệm lại và nhu cầu chế tạo để thiết kế tuân thủ quy chuẩn và có thể thi công được.

4. Tiếp cận bảo trì
Khoảng cách đầy đủ là cần thiết cho các dụng cụ, cờ lê lực và tiếp cận bằng tay trong quá trình thay gioăng, bu lông và thử thủy lực.

5. Khoảng hở cách nhiệt & lớp phủ
Các đường ống dịch vụ nhiệt độ cao hoặc lạnh cần không gian cho lớp cách nhiệt và lớp vỏ bọc — thường là khoảng hở xuyên tâm 50–100 mm.

6. Mở rộng/Kết nối trong tương lai
Bố trí vòi phun thông minh cần tạo không gian cho các kết nối, thiết bị đo lường hoặc vòi phun giả trong tương lai.

6. Vật cản bên trong
Vị trí đặt vòi phun phải tránh gây cản trở cho các khay, vách ngăn hoặc tấm chắn bên trong cột/bồn chứa.

7. Hạn chế về kết cấu
Các khe hở trên chân đế, vị trí yên ngựa và các vật cản trên bệ có thể hạn chế vị trí đặt vòi phun tối ưu.

8. Vật cản do các thanh nâng hoặc bệ

Tránh đặt vòi phun gần các thanh nâng, cửa thoát hiểm, bệ hoặc thang, vì chúng có thể cản trở việc tiếp cận hoặc gây cản trở việc bắt bu lông mặt bích.

✅ Quy tắc ngành:

Khoảng cách tối thiểu giữa các mặt bích vòi phun = Đường kính ngoài của mặt bích + 25 đến 50 mm

Đối với vòi phun nhỏ (ví dụ: 2″ hoặc 3″), khoảng cách tối thiểu từ tâm đến tâm thường ≥ 1,5 lần kích thước vòi phun.

Luôn tham khảo bản vẽ GA của nhà cung cấp và tiêu chuẩn dự án.

💡 Mẹo chuyên nghiệp:

Ngay cả khi GA của nhà cung cấp cho thấy khoảng cách giữa các vòi phun gần nhau, hãy tăng TQ hoặc phối hợp với bộ phận dẫn đường ống. Đừng đợi đến khi đánh giá 3D mới bị từ chối.

(St.)

Kỹ thuật

Bộ nhả thủy tĩnh Hammar H20 (HRU)

30/07/2025 11:34 69

Bộ nhả thủy tĩnh Hammar H20 (HRU)

Bộ giải phóng thủy tĩnh Hammar H20 (HRU) là một thiết bị an toàn được thiết kế chủ yếu để tự động giải phóng bè cứu sinh của tàu nếu tàu bị chìm. Nó hoạt động bằng cách phát hiện sự gia tăng áp lực nước khi chìm xuống độ sâu từ 1,5 đến 4 mét, kích hoạt thiết bị cắt sợi dây trắng chắc chắn giữ bè cứu sinh vào tàu, cho phép nó nổi tự do để những người sống sót lên tàu và giữ an toàn.

Các tính năng và chi tiết chính về Hammar H20 HRU:

Nó được làm từ nylon gia cố bằng sợi thủy tinh, chống ăn mòn và tăng cường độ bền.
Thiết bị chứa một màng dưới lực căng với một chốt khi áp lực nước đạt đến một độ sâu nhất định, sẽ được đẩy ra khỏi một rãnh cho phép một lưỡi dao có lò xo cắt dây cố định.
Nó bao gồm một Liên kết™ yếu màu đỏ giữ dây sơn (làm phồng bè cứu sinh) và bị gãy khi bè được tự do, cho phép bè cứu sinh phồng lên đúng cách.
Thiết bị được thiết kế cho bè cứu sinh với nhiều sức chứa khác nhau, từ 6 đến 150 người trong mô hình tiêu chuẩn và có một phiên bản nhỏ hơn cho bè ngoài quy định của SOLAS (bè nhỏ hơn hoặc bè giải trí).
Nó không yêu cầu bảo dưỡng, bảo trì hoặc phụ tùng thay thế hàng năm nhưng phải được thay thế hai năm một lần để đảm bảo độ tin cậy và tuân thủ các quy định.
Các phê duyệt bao gồm tuân thủ Công ước SOLAS 74/96, Bộ luật LSA, nghị quyết IMO, chỉ thị của EU về thiết bị hàng hải, chứng nhận USCG và EC, và nó có số chứng khoán NATO.
Độ sâu giải phóng được đặt để kích hoạt từ 1.5 đến 4 mét dưới nước, theo quy định của IMO / SOLAS.

Các ứng dụng của Hammar H20 bao gồm sử dụng trong bè cứu sinh, Đèn hiệu vô tuyến chỉ thị vị trí khẩn cấp (EPIRB) và Hệ thống sơ tán hàng hải, với một chút thay đổi về thiết kế tùy thuộc vào ứng dụng nhưng chức năng nhả thủy tĩnh cốt lõi vẫn giữ nguyên.

Tóm lại, Hammar H20 HRU là một thiết bị giải phóng thủy tĩnh đáng tin cậy, được quốc tế phê duyệt rất quan trọng đối với an toàn hàng hải, tự động giải phóng các thiết bị cứu sinh như bè cứu sinh khi tàu chìm, do đó tạo điều kiện thuận lợi cho các nỗ lực sơ tán và cứu hộ khẩn cấp một cách hiệu quả.

Nếu bạn cần hướng dẫn lắp đặt chi tiết hoặc khuyến nghị mô hình cụ thể dựa trên công suất bè cứu sinh, những hướng dẫn này thường được cung cấp bởi nhà sản xuất hoặc nhà cung cấp.

An toàn hàng hải: Sinh tồn trên biển. Giải phóng bè cứu sinh trên biển.

Xem điều gì xảy ra với Bộ phận Giải phóng Thủy tĩnh Hammar H20 (HRU) khi tiếp xúc với áp suất thủy tĩnh.

HRU được thiết kế để giải phóng bè cứu sinh của tàu trong trường hợp tàu bị chìm, giúp những người sống sót có thể tiếp cận an toàn với bè cứu sinh nếu không thể sơ tán có kiểm soát bằng cách thả thủ công.

HRU là thành phần an toàn bắt buộc đối với tàu thuyền tuân thủ quy định SOLAS của IMO.

Một tính năng an toàn hữu ích cho bất kỳ tàu thuyền nào hoạt động ngoài khơi, bất kể kích thước.

Hammar H20.

(St.)
