Quy trình chế tạo ống: Hướng dẫn từng bước sử dụng bản vẽ isometric đường ống

DUNG SAI CHẾ TẠO ĐƯỜNG ỐNG

Thực hiện công việc đường ống thực tế | Giải thích quy trình lắp dựng đường ống cho các kỹ sư, #Erection #piping.

Các bước chế tạo đường ống

1. Cắt và đánh dấu: Ống được cắt theo chiều dài yêu cầu theo bản vẽ thiết kế bằng cách sử dụng các phương pháp cắt thích hợp dựa trên vật liệu ống.

2. Gắn thẻ: Các đường ống được gắn thẻ hoặc đánh dấu bằng thông tin nhận dạng như số nhiệt và số ống chỉ trước khi chế tạo.

3. Kết thúc chuẩn bị: Việc vát và chuẩn bị các đầu ống để hàn được thực hiện theo các thông số kỹ thuật đã được phê duyệt.

4. Ống hàn: Các đường ống được hàn với nhau đảm bảo căn chỉnh thích hợp, các đường nối dọc so le và đảm bảo chất lượng mối hàn.

5. Phụ kiện hàn: Các phụ kiện được căn chỉnh và hàn vào các đường ống để hoàn thành việc lắp ráp ống chỉ.

Các bước lắp dựng đường ống

1. Tiếp nhận và kiểm tra: Các ống đúc sẵn được tiếp nhận tại công trường, kiểm tra hư hỏng và làm sạch bên trong.

2. Nhận dạng và gắn thẻ: Các ống chỉ được xác định bằng số dòng và ống chỉ để dễ dàng theo dõi.

3. Hỗ trợ cài đặt: Giá đỡ đường ống được lắp đặt theo bản vẽ thiết kế trước hoặc cùng với việc lắp dựng ống chỉ.

4. Lắp: Các ống chỉ được lắp dựng theo khu vực tại công trường bắt đầu từ độ cao thấp hơn lên cao hơn, sử dụng cần cẩu hoặc thiết bị nâng, đảm bảo căn chỉnh thích hợp và tránh căng thẳng quá mức.

5. Lắp đặt mặt bích và van: Mặt bích, van và kết nối thiết bị được lắp đặt và căn chỉnh đúng cách.

6. Lỗ niêm phong: Các lỗ ống được bịt kín để ngăn hơi ẩm và chất gây ô nhiễm xâm nhập trong quá trình lắp dựng.

7. Kiểm tra áp suất: Sau khi lắp ráp, hệ thống đường ống được kiểm tra áp suất để đảm bảo tính toàn vẹn và độ kín rò rỉ.

8. Kiểm tra và An toàn: Tất cả các hoạt động lắp đặt đều được giám sát về độ an toàn và tuân thủ các tiêu chuẩn, với các mối nguy hiểm được xác định và giảm thiểu.

Chi tiết bổ sung

• Lắp đặt đường ống theo bản vẽ chi tiết bao gồm P&ID, isometrics và bản vẽ hỗ trợ.

• An toàn là điều tối quan trọng, với việc sử dụng thiết bị bảo vệ cá nhân (PPE) thích hợp và tuân thủ các hướng dẫn về sức khỏe, an toàn và môi trường (HSE).

• Các công cụ và thiết bị được sử dụng bao gồm máy đo của thợ hàn, máy cắt ống, cần trục, giá đỡ và công cụ căn chỉnh.

Các bước này đảm bảo rằng các ống chế tạo được lắp đặt đúng cách tại chỗ cho hệ thống chuyển chất lỏng trong các nhà máy hoặc cơ sở công nghiệp.

Hướng dẫn thủ tục chi tiết từng bước hoặc danh sách kiểm tra chế tạo và lắp dựng đường ống có hữu ích không?

Akhilendra kumar Tiwari

Câu 1. Các bước chính trong chế tạo và lắp đặt đường ống là gì?

Đáp: Kiểm tra vật liệu → Cắt → Vát mép → Lắp ráp → Hàn → Kiểm tra không phá hủy (NDT) → PWHT (nếu cần) → Sơn/Lớp phủ → Lắp ráp ống → Lắp đặt → Kiểm tra thủy lực/khí nén.

Câu 2. Dung sai cho phép trong chế tạo đường ống là bao nhiêu (độ thẳng hàng, khe hở gốc, v.v.)?

Đáp:

Khe hở gốc: ±1,5 mm (theo WPS).

Độ lệch: ≤ 1,5 mm đối với ống có độ dày lên đến 25 mm.

Dung sai kích thước: ±3 mm cho chiều dài ống (ASME B31.3).

Câu 3. Làm thế nào để đảm bảo lắp ráp đúng cách trước khi hàn?
Đáp: Sử dụng thước đo cao-thấp, kẹp ống, nêm và kiểm tra độ thẳng hàng, khe hở chân ren, góc vát và mối hàn đính theo WPS.

Câu 4. Sự khác biệt giữa chế tạo tại xưởng và chế tạo tại hiện trường là gì?
Đáp:

Chế tạo tại xưởng: Môi trường được kiểm soát, độ chính xác cao hơn.

Chế tạo tại hiện trường: Được thực hiện tại chỗ, được sử dụng cho các mối nối và lắp ráp lớn.

Câu 5. Làm thế nào để kiểm tra độ chính xác kích thước của spools được chế tạo?
Đáp: Đo kích thước tâm-tâm, hướng, độ vuông góc của bích và so sánh với bản vẽ đẳng cự.

Câu 6. Mục đích của thử thủy lực và thử khí nén là gì?
Đáp:

Thử thủy lực: Kiểm tra độ kín và độ bền rò rỉ bằng nước (áp suất thiết kế gấp 1,5 lần).

Thử khí nén: Được thực hiện bằng không khí/khí khi không thể thử thủy lực (áp suất thiết kế gấp 1,1 lần).

🔸 ASME

Câu 7. Tiêu chuẩn ASME B31.3 là gì và được áp dụng ở đâu?
Đáp: Đây là Quy chuẩn về Đường ống Công nghệ, được sử dụng trong các nhà máy lọc dầu, hóa dầu, hóa chất và khí đốt.

Câu 8. Sự khác biệt giữa ASME B31.1 và ASME B31.3.
Đáp:

B31.1: Đường ống công suất (nhà máy điện, đường ống lò hơi).

B31.3: Đường ống công nghệ (nhà máy lọc dầu, nhà máy hóa chất).

Câu 9. Mục IX của ASME bao gồm những gì?
Đáp: Chứng chỉ hàn → WPS, PQR, WPQ.

Câu 10. Giải thích Áp suất Thiết kế và MAWP theo ASME.
Đáp:

Áp suất Thiết kế: Áp suất được sử dụng để thiết kế hệ thống.

MAWP (Áp suất Làm việc Tối đa Cho phép): Áp suất cao nhất được phép ở nhiệt độ thiết kế (theo ASME VIII).

Câu 11. Sự khác biệt giữa Quy chuẩn, Tiêu chuẩn và Đặc điểm kỹ thuật là gì?
Đáp:

Quy chuẩn: Yêu cầu pháp lý (ví dụ: ASME B31.3).

Tiêu chuẩn: Thực hành đã được thống nhất (ví dụ: ASTM A105).

Đặc điểm kỹ thuật: Yêu cầu cụ thể của dự án (khách hàng/nhà thầu).

Câu 12. Tiêu chuẩn ASME nào được sử dụng cho đường ống nhà máy điện?

Đáp: ASME B31.1.

Câu 13. ASME nói gì về các yêu cầu của PWHT?

Đáp: PWHT phụ thuộc vào cấp vật liệu, độ dày và điều kiện vận hành (xem ASME B31.3, Bảng 331.1.1).

Câu 14. Dung sai cho độ thẳng hàng và độ ô van của đường ống trong ASME là bao nhiêu?

Đáp:

Độ thẳng hàng: Độ lệch ≤1,5 ​​mm.

Độ ô van: (ODmax – ODmin)/OD ≤ 3%.

Câu 15. Giải thích các yêu cầu thử nghiệm va đập trong tiêu chuẩn ASME.

Đáp: Yêu cầu đối với ứng dụng nhiệt độ thấp (< –29 °C) để đảm bảo độ bền (thử nghiệm Charpy V-notch).

Câu 16. Ứng suất cho phép trong thiết kế đường ống theo tiêu chuẩn ASME là gì?
A: Ứng suất tối đa mà vật liệu có thể chịu được một cách an toàn, được xác định dựa trên các đặc tính chịu kéo/giãn với các hệ số an toàn (ASME B31.3, Phụ lục A).

(St.)

Founder & Chief Executive Officer,
TRI INTERNATIONAL GROUP

Tế bào tuyến tụy in 3D có thể thay thế việc tiêm insulin cho bệnh nhân tiểu đường.

Các nhà khoa học đã in 3D thành công các đảo tụy ở người – những cụm tế bào nhỏ sản xuất insulin – và giữ chúng sống sót, hoạt động trong nhiều tuần trong phòng thí nghiệm, phản ứng tự nhiên với lượng đường bằng cách giải phóng insulin. Không giống như cấy ghép đảo tụy truyền thống, thường gây tổn thương tế bào và làm giảm khả năng sống sót của chúng, các đảo tụy in này sử dụng một loại mực sinh học đặc biệt mô phỏng sự hỗ trợ tự nhiên xung quanh tế bào, giúp chúng duy trì hình dạng, hấp thụ chất dinh dưỡng và thậm chí phát triển mạch máu sau khi cấy ghép.

Nếu các thử nghiệm trên động vật và người diễn ra tốt đẹp, điều này có thể dẫn đến việc cấy ghép dễ sử dụng, thay thế việc tiêm insulin hàng ngày, có thể sử dụng tế bào gốc hoặc tế bào lợn để phổ biến rộng rãi phương pháp điều trị.

Bài nghiên cứu 📄

PMID: 40352352

(St.)

🚀 𝗥𝗲𝘃𝗼𝗹𝘂𝘁𝗶𝗼𝗻𝗶𝘇𝗶𝗻𝗴 𝗦𝗼𝗹𝘃𝗲𝗻𝘁-𝗕𝗮𝘀𝗲𝗱 𝗣𝗮𝗶𝗻𝘁𝘀 𝘄𝗶𝘁𝗵 𝗛𝘆𝗱𝗿𝗼𝗽𝗵𝗼𝗯𝗶𝗰 𝗟𝗶𝗾𝘂𝗶𝗱 𝗡𝗮𝗻𝗼 𝗦𝗶𝗹𝗶𝗰𝗮! 🚀

Bạn đã bao giờ tự hỏi làm thế nào để đạt được khả năng chống thấm nước và độ bền vượt trội trong công thức sơn gốc dung môi của mình chưa?

Bí quyết nằm ở nano silica dạng lỏng kỵ nước!

Còn gì tuyệt vời hơn?

Hãy tưởng tượng những hạt silica siêu nhỏ, được thiết kế ở cấp độ nano và được xử lý để chống thấm nước. Khi được phân tán dưới dạng lỏng, những hạt nano này sẽ hòa nhập liền mạch vào hệ thống sơn gốc dung môi.

𝗞𝗲𝘆 𝗕𝗲𝗻𝗲𝗳𝗶𝘁𝘀 𝗳𝗼𝗿 𝗬𝗼𝘂𝗿 𝗖𝗼𝗮𝘁𝗶𝗻𝗴𝘀:

* 💧 𝗘𝗻𝗵𝗮𝗻𝗰𝗲𝗱 𝗛𝘆𝗱𝗿𝗼𝗽𝗵𝗼𝗯𝗶𝗰𝗶𝘁𝘆: Tạo hiệu ứng hoa sen, giúp bề mặt sơn thoát nước và chống thấm ẩm, ngăn ngừa các vấn đề như phồng rộp và ăn mòn.

* ⬆️ 𝗜𝗺𝗽𝗿𝗼𝘃𝗲𝗱 𝗗𝘂𝗿𝗮𝗯𝗶𝗹𝗶𝘁𝘆: Tăng cường khả năng chống chịu thời tiết, hóa chất và mài mòn, kéo dài tuổi thọ của lớp phủ.

* 🎨 𝗠𝗮𝗶𝗻𝘁𝗮𝗶𝗻𝘀 𝗔𝗲𝘀𝘁𝗵𝗲𝘁𝗶𝗰𝘀: Không làm giảm độ bóng hoặc màu sắc, đảm bảo lớp sơn của bạn trông tuyệt vời trong khi vẫn đạt hiệu suất vượt trội.

* 🧪 Dễ dàng 𝗜𝗻𝘁𝗲𝗴𝗿𝗮𝘁𝗶𝗼𝗻: Dạng lỏng cho phép phân tán tuyệt vời trong hệ dung môi, tránh các vấn đề kết tụ thường gặp ở dạng bột truyền thống.

Đối với các nhà pha chế và nhà sản xuất trong ngành sơn, việc kết hợp nano silica lỏng kỵ nước đồng nghĩa với việc phát triển các loại sơn tiên tiến mang lại khả năng bảo vệ và hiệu suất vượt trội.

#NanoSilica #HydrophobicCoatings #PaintTechnology #SolventBasedPaints #CoatingsIndustry #MaterialsScience #Innovation

NanoSilica, Lớp Phủ Kỵ Nước, Công Nghệ Sơn, Sơn Gốc Dung Môi, Ngành Sơn, Khoa Học Vật Liệu, Đổi Mới

(St.)

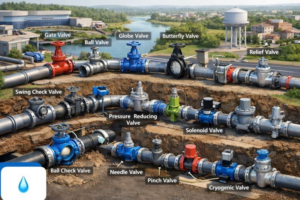

“Van có vẻ đơn giản, nhưng chúng đóng vai trò quan trọng trong việc kiểm soát, điều tiết và đảm bảo an toàn cho hệ thống chất lỏng. Từ van cổng để điều khiển đóng/mở đến van kiểm tra từng loại để ngăn dòng chảy ngược, mỗi loại đều có mục đích riêng trong hoạt động công nghiệp. Dưới đây là hướng dẫn nhanh về các loại van và công dụng của chúng.. #Engineering #Mechanical Engineering #Process Control #IndustrialAutomation“

Kỹ thuật, Kỹ thuật Cơ khí, Kiểm soát Quy trình, Tự động hóa Công nghiệp

(17) Post | LinkedIn

(St.)

🔥 𝗜𝗻𝘀𝗶𝗱𝗲 𝘁𝗵𝗲 𝗖𝗵𝗲𝗺𝗶𝘀𝘁𝗿𝘆 𝗼𝗳 𝗙𝗶𝗿𝗲 𝗥𝗲𝘁𝗮𝗿𝗱𝗮𝗻𝘁 𝗣𝗮𝗶𝗻𝘁𝘀 🔬

Khi nghe đến “sơn chống cháy”, hầu hết mọi người nghĩ rằng nó chỉ là một lớp phủ. Nhưng thực tế, nó là một lớp chắn hóa học thông minh được thiết kế để bảo vệ các công trình khi nhiệt độ tăng cao.

Bạn có biết cách xử lý vết cháy không? 👇
🧪 𝟭. 𝗜𝗻𝘁𝘂𝗺𝗲𝘀𝗰𝗲𝗻𝘁 𝗔𝗱𝗱𝗶𝘁𝗶𝘃𝗲𝘀
Những hóa chất đặc biệt này nở ra khi tiếp xúc với nhiệt. Lớp sơn phồng lên thành một lớp than dày, xốp, tạo ra lớp cách nhiệt giữa lửa và bề mặt.

🧪 𝟮. 𝗔𝗰𝗶𝗱 𝗦𝗼𝘂𝗿𝗰𝗲 (𝗹𝗶𝗸𝗲 𝗮𝗺𝗺𝗼𝗻𝗶𝘂𝗺 𝗽𝗼𝗹𝘆𝗽𝗵𝗼𝘀𝗽𝗵𝗮𝘁𝗲)
Khi được làm nóng, nó giải phóng axit thúc đẩy quá trình hình thành than, biến sơn thành một lớp bảo vệ thay vì nhiên liệu.

🧪 𝟯. 𝗖𝗮𝗿𝗯𝗼𝗻 𝗦𝗼𝘂𝗿𝗰𝗲 (𝗹𝗶𝗸𝗲 𝗽𝗲𝗻𝘁𝗮𝗲𝗿𝘆𝘁𝗵𝗿𝗶𝘁𝗼𝗹)
Hoạt động như xương sống của char, đảm bảo char mạnh mẽ và có khả năng bảo vệ.

🧪 𝟰. Sơn lót (Sơn lót)
Tạo ra khí khi đun nóng, giúp lớp sơn nở ra thành lớp bọt xốp bảo vệ sự sống.

🧪 𝟱. 𝗥𝗲𝘀𝗶𝗻𝘀
Nhựa silicone, epoxy hoặc acrylic giữ mọi thứ lại với nhau, đảm bảo độ bám dính, độ bền và khả năng chống chịu thời tiết.

✨ Bạn có muốn biết thêm về điều này không? 🤔
Thay vì bắt lửa, lớp phủ sẽ biến đổi, làm chậm quá trình truyền nhiệt, giảm thiểu hư hại kết cấu và tiết kiệm thời gian quý báu để sơ tán.

👉 Sơn chống cháy không chỉ là sản phẩm, chúng là phản ứng hóa học đảm bảo an toàn.

Rajashri Borole

#FireRetardantPaint #PaintTechnology #ProtectiveCoatings #FireSafety #CoatingsIndustry

Sơn chống cháy, Công nghệ sơn, Lớp phủ bảo vệ, An toàn cháy, Ngành công nghiệp sơn

(St.)

🔎Hàn TIG (GTAW) – Chính xác, Linh hoạt & Thách thức
Hàn TIG (GTAW) sử dụng điện cực vonfram không tiêu hao và khí bảo vệ trơ (argon hoặc heli) để tạo ra mối hàn chính xác, chất lượng cao. Điện cực vonfram được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi tính toàn vẹn và độ sạch của mối hàn, chẳng hạn như dầu khí, hàng không vũ trụ, điện lực, hạt nhân, thực phẩm và dược phẩm.

✅ Nguyên lý quy trình
Điện cực vonfram tạo ra hồ quang với phôi, làm nóng chảy kim loại cơ bản (và vật liệu hàn nếu có). Khí bảo vệ trơ ngăn ngừa quá trình oxy hóa và nhiễm bẩn.

✅ Tại sao lại chọn vonfram?

Với điểm nóng chảy cao nhất trong số các kim loại thông thường (≈3370°C), vonfram tạo ra hồ quang ổn định, tập trung, cho phép hàn chính xác mà không làm nóng chảy điện cực.

✅ Các biến số chính của quy trình
🔹Dòng điện hàn, cực tính (DC–, AC, DC+) & tốc độ hàn
🔹Loại điện cực (tinh khiết, thoriated, cerated, lanthaninated, zirconiated) & hình dạng đầu hàn
🔹Lựa chọn khí bảo vệ & lưu lượng
🔹Độ mở rộng điện cực (nhô ra)

✅ Dòng điện & Cực tính
🔹DC– (Điện cực âm): Độ xuyên sâu, hẹp với khả năng dòng điện cao
🔹AC: Gia nhiệt cân bằng với tác động làm sạch – lý tưởng cho nhôm và magie
🔹DC+ (Điện cực dương): Độ xuyên nông, sử dụng hạn chế (loại bỏ oxit)

✅ Ảnh hưởng của tốc độ hàn
🔹Quá nhanh → mối hàn hẹp, mối hàn kém nóng chảy
🔹Quá chậm → nhiệt lượng đầu vào quá lớn, mối hàn rộng hơn Hạt hàn, biến dạng

✅ Khí bảo vệ
🔹Argon: Hồ quang ổn định, được sử dụng rộng rãi
🔹Heli: Hồ quang nóng hơn, độ xuyên thấu sâu hơn
🔹Hỗn hợp: Ar + He để cân bằng; Ar + H₂ (≤5%) cho thép không gỉ để cải thiện độ xuyên thấu và giảm độ xốp

✅ Xông khí
Quan trọng đối với thép không gỉ, hợp kim niken, titan và zirconi để bảo vệ chân mối hàn khỏi quá trình oxy hóa. Argon thường được sử dụng cho đến khi có ít nhất hai lớp hàn được lắng đọng

✅ Các lỗi thường gặp & Kiểm soát
🔹Tạp chất vonfram: Tránh bằng cách chuẩn bị điện cực đúng cách và tránh tiếp xúc với vũng hàn
🔹Nứt hố: Ngăn ngừa bằng cách kiểm soát dòng điện dốc ra
🔹Độ xốp: Kiểm soát thông qua vật liệu độn/kim loại nền sạch và lớp bảo vệ đúng cách

✅Ứng dụng
🔹Ống thép không gỉ thành mỏng & mối hàn tự nhiên
🔹Đường ống quan trọng trong nhà máy hóa chất, hóa dầu & điện
🔹Cấu trúc hàng không vũ trụ & vỏ động cơ tên lửa
🔹Các ngành công nghiệp sạch như thực phẩm, dược phẩm & chất bán dẫn

✅ Ưu điểm
🔹Chất lượng mối hàn vượt trội với hàm lượng hydro thấp
🔹Không có xỉ hoặc bắn tóe → mối hàn sạch
🔹Đầu vào nhiệt chính xác & kiểm soát độ xuyên sâu
🔹Có thể hàn hầu hết mọi kim loại, kể cả các mối hàn không đồng nhất
🔹Lý tưởng cho mối hàn mỏng & phản ứng Vật liệu

⚠️ Nhược điểm
🔹Tỷ lệ lắng đọng thấp hơn so với SMAW/MIG
🔹Yêu cầu kỹ năng hàn và sự phối hợp cao
🔹Kém kinh tế hơn đối với các chi tiết dày (>10 mm)
🔹Nhạy cảm với gió lùa khi hàn ngoài trời/tại công trường
🔹Nguy cơ lẫn tạp chất vonfram nếu xử lý không đúng cách
🔹Yêu cầu vật liệu hàn và kim loại nền sạch, không dung nạp tạp chất

✨ Bạn thấy thông tin này hữu ích?

Krishna Nand Ojha,

Govind Tiwari,PhD

#TIGWelding #GTAW #WeldingEngineering

Hàn TIG, GTAW, Kỹ thuật Hàn

(St.)

Phân loại cơ bản các loại ăn mòn 🔧🧭

Ăn mòn có thể được phân loại theo hình dạng và vị trí tấn công trên bề mặt kim loại như sau:

1️⃣ Tấn công đồng đều ➝ Ăn mòn đều trên bề mặt

2️⃣ Ăn mòn rỗ ➝ Các lỗ rỗ cục bộ

3️⃣ Ăn mòn khe hở ➝ Ăn mòn trong các khe hở hoặc vết nứt hẹp

4️⃣ Ăn mòn điện hóa ➝ Ăn mòn giữa các kim loại khác nhau

5️⃣ Ăn mòn xói mòn ➝ Gây ra bởi vận tốc dòng chảy cao

6️⃣ Ăn mòn ma sát ➝ Do rung động và bề mặt Ma sát

7️⃣ Xâm thực ➝ Hư hỏng do bong bóng hơi vỡ

8️⃣ Ăn mòn liên hạt ➝ Ăn mòn dọc theo ranh giới hạt

9️⃣ Nứt do ăn mòn ứng suất (SCC) ➝ Nứt dưới ứng suất trong môi trường ăn mòn

🔟 Tách hợp kim ➝ Loại bỏ chọn lọc các nguyên tố hợp kim

1️⃣1️⃣ Nứt do môi trường ➝ Nứt do điều kiện môi trường

1️⃣2️⃣ Mỏi ➝ Hỏng kim loại dưới tải trọng tuần hoàn

1️⃣3️⃣ Bong tróc ➝ Ăn mòn bề mặt phân lớp

—

✍️ Publisher: Pipe Line DZ
#PipeLineDZ #CorrosionTypes #Pitting #Galvanic #SCC #PipingSystems #Engineering #Pipeline #OilAndGas #Dealloying #Intergranular

PipeLineDZ, Các loại ăn mòn, Rỗ, Mạ điện, SCC, Hệ thống đường ống, Kỹ thuật, Đường ống, Dầu khí, Tách hợp kim, Liên hạt

(St.)

🤜Nứt đông đặc do Hồ sơ Hàn không đúng🤛

Tỷ lệ W/D từ 1,25 đến 1,5 được ưu tiên để giảm khả năng nứt đông đặc trong mối hàn. Nếu thép có một lượng lớn các nguyên tố/tạp chất có điểm nóng chảy thấp (sắt, phốt pho, hoặc eutectic có điểm nóng chảy thấp tập trung ở GBs –> làm giảm nhiệt độ đông đặc), thì nguy cơ nứt đông đặc sẽ cao hơn với tỷ lệ W/D không thể chấp nhận được. Các chi tiết có nhiệt độ nóng chảy thấp được đưa vào giữa mối hàn và đông đặc sau cùng… để lại các vết nứt không liên tục có thể mở ra trên bề mặt mối hàn dọc theo các nhánh cây dài dưới tác động của ứng suất đông đặc.

Một số hình dạng mối hàn đúng và sai được hiển thị trong ảnh sơ đồ bên dưới… tuy nhiên, nếu vật liệu nền có hàm lượng tạp chất có điểm nóng chảy thấp thấp hơn thì đôi khi vết nứt mối hàn có thể không xuất hiện (ngay cả sau khi tỷ lệ W/D không chấp nhận được), nhưng khả năng nứt vẫn ở mức cao.

#automotiveindustry #aerospaceindustry #adnoc #metallurgy #materialstesting #metallurgist #metalworking #manufacturing #mechanical #microscopy #marineengineering #micro #metal #metals #materialsengineering #materialselection #manufacturer #marine #boilers #corrosion #civilengineering #castings #crudeoil #design #defenseindustry #energy #electronmicroscopy #engineeringservices #failureanalysis #fabrication #forging #steel #stainlesssteel #subsea #structuralengineer #structuralsteel #shippingindustry #sales #heattreatment #heattreatment #steelconstruction #steelmill #steelproducts #aws #api #asme #astm

ngành công nghiệp ô tô, ngành công nghiệp hàng không vũ trụ, adnoc, luyện kim, kiểm tra vật liệu, chuyên gia luyện kim, gia công kim loại, sản xuất, cơ khí, kính hiển vi, kỹ thuật hàng hải, vi mô, kim loại, kim loại, kỹ thuật vật liệu, lựa chọn vật liệu, nhà sản xuất, hàng hải, lò hơi, ăn mòn, kỹ thuật dân dụng, đúc, dầu thô, thiết kế, ngành công nghiệp quốc phòng, năng lượng, kính hiển vi điện tử, dịch vụ kỹ thuật, phân tích lỗi, chế tạo, rèn, thép, thép không gỉ, dưới biển, kỹ sư kết cấu, thép kết cấu, ngành công nghiệp vận chuyển, bán hàng, xử lý nhiệt, xử lý nhiệt, xây dựng thép, nhà máy thép, sản phẩm thép, aws, api, asme, astm

(St.)

🚀𝗪𝗲𝗹𝗱𝗶𝗻𝗴 𝗦𝘁𝗮𝗶𝗻𝗹𝗲𝘀𝘀 & 𝗡𝗶𝗰𝗸𝗲𝗹 𝗔𝗹𝗹𝗼𝘆𝘀 – 𝗟𝗲𝘀𝘀𝗼𝗻𝘀 𝗳𝗿𝗼𝗺 𝘁𝗵𝗲 𝗙𝗶𝗲𝗹𝗱

Một trong những thách thức phổ biến nhất trong hàn thép không gỉ và hợp kim niken là kiểm soát sự đổi màu mối hàn.
Theo AWS D18.2, độ đổi màu không được vượt quá số 3 bên trong và số 5 bên ngoài trong điều kiện hàn.

👉 Màu xám xỉn hoặc đen do nhiệt = Không chấp nhận được
👉 Màu vàng bóng = Chấp nhận được

Không được phép vệ sinh cơ học như chải hoặc mài trừ khi được khách hàng chấp thuận. Giải pháp đáng tin cậy duy nhất là che chắn đúng cách và làm trơ cục bộ trong quá trình hàn.

🔧 Sự xuất sắc trong hàn không chỉ nằm ở sức mạnh mà còn ở độ chính xác, tính tuân thủ và độ tin cậy.

#WeldingInspection #StainlessSteel #NickelAlloy #QualityControl #Fabrication #OilAndGas #Refinery

Kiểm tra Hàn, Thép Không Gỉ, Hợp kim Niken, Kiểm soát Chất lượng, Chế tạo, Dầu Khí, Lọc Dầu

(St.)

66 cột dọc. Một lỗi tính toán. Ba công nhân đã ngã.

Tháng trước, tôi đã xem lại báo cáo về một vụ sập giàn giáo.

Nguyên nhân? Tính toán sai cột dọc.

🔍Đây là phép tính cứu mạng người:

💡Công thức đơn giản:

✅Chiều dài ÷ Khoảng cách 2,0m + 1 = Số hàng dọc.
✅Chiều rộng ÷ Khoảng cách 1,2m = Số cột.
✅Số hàng × Số cột = Tổng số cột dọc trên mỗi tầng.

Ví dụ thực tế (kết cấu 20m × 6m):

✅ Số hàng dọc: 20m ÷ 2,0m + 1 = 11 hàng.
✅ Số cột: 6m ÷ 1,2m = 6 cột.
✅ Tổng số cột trên mỗi tầng: 11 × 6 = 66 cột dọc.

💡Tại sao điều này quan trọng:

✅Hầu hết các chuyên gia xây dựng đều ước lượng được.
✅Nhưng tải trọng giàn giáo không cho phép phỏng đoán.
✅Mỗi thanh đứng chịu được hơn 1.000 kg.
✅Bỏ sót một thanh? Toàn bộ kết cấu sẽ yếu đi.

💡Kiểm tra thực tế:

Tôi đã thấy các dự án cắt giảm thanh đứng để tiết kiệm chi phí.

Kết quả là gì? Vi phạm an toàn công trường trị giá hơn 500.000 đô la.

Một nhà thầu đã sử dụng 50 thanh đứng thay vì 66.

Giàn giáo của họ đã không vượt qua được kiểm tra hai lần.

💡Bài học rút ra:

🔍Luôn tính toán trước khi xây dựng:

✅Đo kích thước thực tế.
✅Áp dụng khoảng cách tiêu chuẩn (2,0m × 1,2m).
✅Thêm hàng phụ để hỗ trợ đầu cuối.
✅Kiểm tra lại bằng cách đánh giá rủi ro.

Quy tắc +1 không phải là tùy chọn. Đó là sự khác biệt giữa giàn giáo ổn định và kết cấu bị hư hỏng.

Mọi chuyên gia EHS nên thuộc lòng công thức này.

Hãy nhớ: Tính toán chính xác giúp ngăn ngừa sập đổ.

Câu hỏi: Phương pháp nào bạn thường dùng để kiểm tra tính toán giàn giáo tại công trường? Hãy chia sẻ các biện pháp kiểm tra an toàn của bạn bên dưới.

𝗥𝗲𝗺𝗲𝗺𝗯𝗲𝗿: 𝘀𝗮𝗳𝗲𝘁𝘆 𝗽𝗿𝗼𝗳𝗲𝘀𝘀𝗶𝗼𝗻𝗮𝗹𝘀 không phải bẩm sinh mà có – chúng được hình thành thông qua việc học hỏi từ kinh nghiệm của người khác.

#ScaffoldingSafety #ConstructionSafety #EHS #SiteSafety #RiskManagement #EHSLeadership #AakarSafetyVision #Careerdwar
#VishalManocha #HSE

An toàn giàn giáo, An toàn xây dựng, EHS, An toàn công trường, Quản lý rủi ro, Lãnh đạo EHS, Tầm nhìn An toàn Aakar, Chiến lược nghề nghiệp, Vishal Manocha, HSE

(St.)
