Tác giả: Quang Hưng Nguyễn

Kỹ thuật

Chuyên gia bảo trì và độ tin cậy được chứng nhận (CMRP)

216

Chuyên gia bảo trì và độ tin cậy được chứng nhận (CMRP)

smrp.org
Chứng nhận Chuyên gia Bảo trì và Độ tin cậy (CMRP) – SMRP
PetroSync Blog
CMRP là gì? Mở khóa Chứng nhận Bảo trì Xuất sắc
Chuyên gia bảo trì và độ tin cậy được chứng nhận (CMRP …

Chuyên gia Bảo trì & Độ tin cậy được Chứng nhận (CMRP) là chứng chỉ hàng đầu để xác nhận kiến thức, kỹ năng và khả năng của các chuyên gia bảo trì, độ tin cậy và quản lý tài sản vật chất. Nó được quản lý bởi Hiệp hội Chuyên gia Bảo trì và Độ tin cậy (SMRP) và là chứng nhận duy nhất thuộc loại này được Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) công nhận theo tiêu chuẩn ISO/IEC 17024135.

Các tính năng chính của CMRP

  • Công nhận: CMRP được công nhận bởi ANSI, đảm bảo nó đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt và phản ánh kiến thức hiện tại, trong thế giới thực13.

  • Phạm vi: Chứng nhận bao gồm một loạt các chuyên môn trên năm trụ cột của Cơ quan Kiến thức SMRP:

    • Kinh doanh & Quản lý: Chuyển các mục tiêu kinh doanh thành các mục tiêu bảo trì và độ tin cậy.

    • Độ tin cậy của thiết bị: Đảm bảo thiết bị hoạt động an toàn và hiệu quả.

    • Độ tin cậy của quy trình sản xuất: Cải thiện quy trình sản xuất thông qua các hoạt động bảo trì và độ tin cậy.

    • Tổ chức & Lãnh đạo: Quản lý và lãnh đạo các nhóm bảo trì và độ tin cậy một cách hiệu quả.

    • Quản lý công việc: Lập kế hoạch, lên lịch và thực hiện các nhiệm vụ bảo trì hiệu quả145.

Lợi ích của chứng chỉ CMRP

  • Thăng tiến nghề nghiệp: Nâng cao cơ hội nghề nghiệp và tiềm năng kiếm tiền bằng cách thể hiện chuyên môn và cam kết phát triển nghề nghiệp25.

  • Sự công nhận trong ngành: Được công nhận rộng rãi như một tiêu chuẩn cho các phương pháp hay nhất về bảo trì và độ tin cậy, thường được các nhà tuyển dụng ưa thích5.

  • Cải tiến hoạt động: Giúp các tổ chức giảm thời gian chết, tăng độ tin cậy của thiết bị và cải thiện các chỉ số hoạt động5.

Điều kiện và Chi tiết kỳ thi

  • Điều kiện: Dành cho các chuyên gia bất kể trình độ học vấn hoặc kinh nghiệm làm việc, mặc dù các yêu cầu cụ thể có thể được áp dụng12.

  • Hình thức thi: Một kỳ thi trắc nghiệm, theo thời gian với 110 câu hỏi, được quản lý trên toàn cầu thông qua các trung tâm khảo thí khác nhau5.

Nhìn chung, chứng chỉ CMRP là một chứng chỉ uy tín xác nhận chuyên môn của một cá nhân trong việc bảo trì và độ tin cậy, mang lại lợi ích cả cá nhân và tổ chức.

✅ Chuyên gia bảo trì và độ tin cậy được chứng nhận (CMRP)

Nếu bạn đang chuẩn bị cho chứng chỉ CMRP, hướng dẫn Hỏi & Đáp được biên soạn này có thể là một nguồn tài nguyên có giá trị. Nó bao gồm các chủ đề chính để giúp bạn: 🔍 Hiểu cấu trúc kỳ thi

🛠️ Tăng cường kiến ​​thức kỹ thuật
📈 Cải thiện sự sẵn sàng và sự tự tin của bạn

Xin chân thành cảm ơn và ghi nhận đầy đủ tác giả của tài liệu này vì đã chia sẻ một nguồn tài nguyên hữu ích như vậy với cộng đồng chuyên nghiệp. 🙏

#CMRP #Maintenance #Reliability #Certification #Engineering #AssetManagement

CMRP, Bảo trì, Độ tin cậy, Chứng nhận, Kỹ thuật, Quản lý tài sản
(St.)
Kỹ thuật

Mối NỐI ỐNG Với TUBESHEET

203

Mối NỐI ỐNG Với TUBESHEET

[PDF] Khớp nối ống với ống trong bộ trao đổi nhiệt vỏ và ống
Titanmf
[PDF] Mối NỐI ỐNG-TO-TUBESHEET: NHIỀU LỰA CHỌN BJ Sanders
Các loại hàn ống-to-tubesheet: chọn mối nối phù hợp cho …
Các mối nối giữa ống với tấm ống là các thành phần quan trọng trong bộ trao đổi nhiệt vỏ và ống, đảm bảo tính toàn vẹn của cấu trúc và độ kín rò rỉ của bộ trao đổi nhiệt. Các mối nối này có thể được hình thành bằng nhiều phương pháp khác nhau, bao gồm giãn nở, hàn hoặc kết hợp cả hai. Dưới đây là tổng quan về các khía cạnh chính của các mối nối giữa ống:

Các loại mối nối từ ống đến tấm ống

  1. Expanded Joints: Các ống được mở rộng vào các lỗ tấm ống bằng các kỹ thuật như giãn nở con lăn hoặc giãn nở thủy lực. Phương pháp này cung cấp độ bền cơ học mà không cần hàn. Đối với các tấm ống dày hơn, các rãnh có thể được gia công để tăng cường khả năng chịu tải theo chiều dọc13.

  2. Mối hàn: Chúng liên quan đến việc hàn các đầu ống vào tấm ống. Hàn có thể bằng tay hoặc tự động (ví dụ: hàn quỹ đạo). Các mối hàn cường độ được sử dụng cho các ứng dụng ứng suất cao, trong khi mối hàn làm kín được sử dụng để ngăn rò rỉ13.

  3. Kết hợp các mối nối mở rộng và hàn: Phương pháp này kết hợp các lợi ích của cả mở rộng và hàn. Đầu tiên, các ống được mở rộng vào tấm ống và sau đó hàn kín để đảm bảo cả độ bền cơ học và độ kín rò rỉ23.

Cân nhắc thiết kế

  • Lựa chọn vật liệu: Việc lựa chọn vật liệu ống và tấm ống ảnh hưởng đến độ bền và khả năng chống ăn mòn của mối nối. Các yếu tố như độ cứng của vật liệu ống ảnh hưởng đến việc giảm thành được khuyến nghị trong quá trình giãn nở1.

  • Độ dày của tấm ống: Độ dày của tấm ống xác định phương pháp mở rộng và liệu có cần rãnh hay không. Các tấm ống dày hơn có thể yêu cầu nhiều rãnh để tăng cường độ bền1.

  • Tấm ốp: Ốp tấm ống có thể tăng cường khả năng chống ăn mòn và giảm nhu cầu về các mối hàn khác nhau. Độ dày tấm ốp thay đổi tùy thuộc vào việc các ống được mở rộng hay hàn1.

Kiểm tra và thử nghiệm

  • Kiểm tra trực quan: Kiểm tra ban đầu để kiểm tra các khuyết tật có thể nhìn thấy được.

  • Kiểm tra bề mặt và thể tích: Các kỹ thuật như PT (kiểm tra thâm nhập) và UT (kiểm tra siêu âm) được sử dụng để phát hiện các khuyết tật bên trong.

  • Kiểm tra rò rỉ: Các thử nghiệm rò rỉ thủy tĩnh và heli được tiến hành để đảm bảo tính toàn vẹn của mối nối12.

Sửa chữa và bảo trì

  • Sửa chữa mối hàn: Liên quan đến việc mài các mối hàn bị lỗi, hàn lại và có thể mở rộng lại ống.

  • Nối lại và Plugging: Thay thế hoặc cắm ống khi cần thiết.

  • Internal Sleeves: Lắp đặt ống bọc để sửa chữa các ống bị hỏng mà không cần tháo chúng ra1.

Tóm lại, các mối nối giữa ống với tấm ống rất quan trọng đối với độ tin cậy và hiệu quả của bộ trao đổi nhiệt vỏ và ống. Việc lựa chọn loại mối nối phụ thuộc vào các yếu tố như tính chất vật liệu, yêu cầu cơ học và điều kiện môi trường. Kiểm tra và bảo dưỡng đúng cách là điều cần thiết để đảm bảo tuổi thọ của các mối nối này.





Somaye Sargordan

Mối hàn ống-tấm ống

Bất kỳ ai thiết kế #exchangers nhiệt vỏ & ống đều biết rằng một trong những khía cạnh quan trọng nhất của thiết kế là lựa chọn #tube_to_tubesheet_joint.
Việc lựa chọn giữa #strength_welded và #expanded joint đôi khi có thể khá khó hiểu.
Trên hết, có rất nhiều cân nhắc trong #ASME Sec. VIII Div. 1, #API660, và #TEMA phải được giải quyết cẩn thận trong quá trình thiết kế

#HeatExchanger #MechanicalDesign #ASME #API660 #TEMA #ShellAndTube #Engineering #div1 #UW_20 #Tubesheet #Tube #Joint #Expanded #Welded #Strength_Weld #Cladding #Clad #overlay

Bộ trao đổi nhiệt, Thiết kế cơ khí, ASME, API660, TEMA, Vỏ và Ống, Kỹ thuật, div1, UW_20, Tấm Ống, Ống, Mối hàn, Mở rộng, Hàn, Độ bền mối hàn, Cladding, Hàn chồng

(St.)

Kỹ thuật

ASME B31.3-2024: Hệ số giảm cường độ mối hàn (W)

164

ASME B31.3-2024: Hệ số giảm cường độ mối hàn (W)

Tính toán độ dày thành ống theo mã ASME B31.3
Hệ số giảm cường độ mối hàn ở nhiệt độ cao – Eng-Tips
Hệ số giảm cường độ mối hàn, W – Eng-Tips

Hệ số giảm cường độ mối hàn (W) trong ASME B31.3 là một thông số quan trọng được sử dụng trong tính toán độ dày thành ống. Nó giải thích cho việc giảm độ bền của mối hàn so với vật liệu cơ bản, đặc biệt là ở nhiệt độ cao. Dưới đây là tổng quan về cách sử dụng W và tầm quan trọng của nó:

Hệ số giảm cường độ mối hàn (W)

  • Định nghĩa: Hệ số W được sử dụng để điều chỉnh ứng suất cho phép của vật liệu để giải thích cho điểm yếu tiềm ẩn trong các mối hàn. Nó được quy định trong ASME B31.3, Bảng 302.3.5, liệt kê các giá trị W cho các vật liệu khác nhau ở các nhiệt độ khác nhau12.

  • Ứng dụng: Ví dụ, đối với thép cacbon, W thường là 1.0 trên tất cả các dải nhiệt độ. Tuy nhiên, đối với các vật liệu như thép không gỉ austenit, W giảm ở nhiệt độ cao hơn. Ví dụ, ở 788 ° C, W có thể là 0,55 và ở 816 ° C, nó có thể là 0,503.

  • Tính toán: Khi tính toán độ dày thành yêu cầu, hệ số W được sử dụng kết hợp với các yếu tố khác như ứng suất cho phép (S), hệ số chất lượng (E) và hệ số (Y) để xác định độ dày tối thiểu cần thiết để đường ống chịu được các điều kiện thiết kế một cách an toàn1.

  • Nội suy: Đối với nhiệt độ không được liệt kê rõ ràng trong bảng, giá trị W có thể được nội suy tuyến tính giữa các nhiệt độ nhất định3.

Thay đổi và cân nhắc

  • Giới hạn nhiệt độ: Các giá trị hệ số W thường được giới hạn ở nhiệt độ lên đến 816 ° C (1500 ° F). Đối với nhiệt độ cao hơn, có thể cần hướng dẫn cụ thể hoặc dữ liệu bổ sung2.

  • Lựa chọn vật liệu: Việc lựa chọn vật liệu có thể ảnh hưởng đáng kể đến hệ số W. Ví dụ, sử dụng ống hàn nhiệt hạch điện (EFW) như A312-TP321 có thể dẫn đến hệ số W là 1,0 trên tất cả các nhiệt độ, có khả năng làm giảm độ dày thành cần thiết so với các phương pháp chế tạo khác3.

  • Cập nhật mã: Mặc dù đã có các cập nhật đối với các yếu tố khác trong ASME B31.3, chẳng hạn như hệ số f để cân nhắc về mỏi, nhưng hệ số W vẫn là một thành phần quan trọng trong việc đảm bảo tính toàn vẹn cấu trúc của các mối hàn trong hệ thống đường ống4.

Tóm lại, Hệ số giảm cường độ mối hàn (W) là điều cần thiết để đảm bảo rằng hệ thống đường ống được thiết kế để chịu được ứng suất vận hành một cách an toàn, đặc biệt là ở nhiệt độ cao. Điều quan trọng là phải chọn hệ số W thích hợp dựa trên điều kiện vật liệu và nhiệt độ để đảm bảo tuân thủ các tiêu chuẩn ASME B31.3.

🚨 ASME B31.3-2024 Deep Dive: Hệ số giảm cường độ mối hàn (W) 🚨
📌 Hiểu về Hệ số W: Hệ số giảm cường độ mối hàn (W) được giới thiệu trong ASME B31.3-2024 rất quan trọng để tính đến sự suy giảm cường độ trong các mối hàn ở nhiệt độ cao. Hệ số này ảnh hưởng trực tiếp đến ứng suất cho phép trong các thành phần đường ống hàn.

📌 Khi nào áp dụng Hệ số W:
Dịch vụ nhiệt độ cao: Hệ số W áp dụng cho các vật liệu và nhiệt độ cụ thể, nơi có thể xảy ra biến dạng do biến dạng hoặc giảm độ bền đáng kể ở các khu vực hàn.

Tính toán ứng suất cho phép: Cung cấp phương pháp rõ ràng để điều chỉnh ứng suất cho phép bằng cách nhân ứng suất cho phép cơ sở với hệ số W, tăng biên độ an toàn ở nhiệt độ cao. (Bảng 302.3.5-1)

📌 Tại sao Hệ số W lại quan trọng: Áp dụng Hệ số W đảm bảo rằng thiết kế đường ống phản ánh thực tế hành vi của vật liệu trong quá trình sử dụng ở nhiệt độ cao, giảm đáng kể nguy cơ hỏng hóc hoặc biến dạng sớm.

📌 Ý nghĩa thực tế:
Quan trọng đối với các ngành công nghiệp xử lý các quy trình nhiệt độ cao (ví dụ: lọc dầu, hóa dầu, phát điện).

Nâng cao độ tin cậy và dự đoán tuổi thọ của hệ thống đường ống.

🔖 Điểm chính: Việc triển khai Hệ số giảm độ bền mối hàn W trong thiết kế đường ống của bạn phù hợp với các tiêu chuẩn ASME mới nhất, đảm bảo tuân thủ, an toàn và hiệu quả hoạt động.

#ASME #FactorW #ProcessPiping #Welding #MechanicalEngineering #HighTemperaturePiping #SafetyStandards #ASME2024 #EngineeringExcellence #Reliability

ASME, Hệ số W, Đường ống quy trình, Hàn, Kỹ thuật cơ khí, Đường ống nhiệt độ cao, Tiêu chuẩn an toàn, ASME2024, Kỹ thuật xuất sắc, Độ tin cậy

(St.)
Kỹ thuật

Tính toàn vẹn cấu trúc là gì và tại sao nó lại quan trọng

267

Tính toàn vẹn cấu trúc là gì và tại sao nó lại quan trọng đối với tài sản dầu khí?

Tính toàn vẹn cấu trúc là khả năng của một thiết bị hoặc cấu trúc chịu được tải trọng vận hành, tải trọng môi trường và tải trọng ngẫu nhiên theo thời gian, mà không bị hỏng hóc làm ảnh hưởng đến sự an toàn, chức năng hoặc tuổi thọ hữu ích của nó.

Trong lĩnh vực dầu khí và nhiên liệu, tính toàn vẹn này rất quan trọng. Bồn chứa, bình chịu áp suất, đường ống, nồi hơi và bộ trao đổi nhiệt phải chịu áp suất bên trong, ăn mòn, mỏi, tấn công hóa học và biến đổi nhiệt độ mạnh. Một lỗi cấu trúc ở đây có thể gây ra nổ, rò rỉ, thiệt hại về môi trường và thậm chí là thiệt hại về người.

🏗️ Tại sao tính toàn vẹn cấu trúc lại quan trọng đến vậy trong lĩnh vực này?

Áp suất và nhiệt độ cao trong môi trường khắc nghiệt (trên bờ, ngoài khơi, FPSO), Nội dung dễ cháy và độc hại có rủi ro vận hành cao, Tài sản quan trọng cho sản xuất liên tục, Tiêu chuẩn nghiêm ngặt và trách nhiệm pháp lý và môi trường.

Chi phí thời gian chết cực cao: một ngày ngừng hoạt động trong nhà máy lọc dầu có thể tốn hàng triệu đô la.

📏 Tiêu chuẩn và thông lệ áp dụng cho tính toàn vẹn của cấu trúc
Tính toàn vẹn của tài sản tĩnh được quản lý bởi một bộ tiêu chuẩn quốc tế và thông lệ tốt mạnh mẽ. Xem bên dưới những tiêu chuẩn có liên quan và áp dụng nhất cho ngành dầu khí:

🔹 NR-13 (Brazil) – Thiết lập các yêu cầu kiểm tra và vận hành đối với nồi hơi, bình chịu áp suất, đường ống và bể chứa kim loại. Yêu cầu đối với chuyên gia đủ tiêu chuẩn, Hồ sơ, báo cáo và ngày kiểm tra bắt buộc, giao diện với các tiêu chuẩn quốc tế (API/ASME).

🔹 ASME PCC-2 – Sửa chữa thiết bị chịu áp suất
Phương pháp và tiêu chí để sửa chữa an toàn và đáng tin cậy trong quá trình vận hành.
Sửa chữa bằng cách hàn, bọc (composite), chèn, Tiêu chí chấp nhận kỹ thuật và Đánh giá sửa chữa.

🔹 API 650 – Thiết kế và xây dựng bể chứa – Vật liệu, độ dày tối thiểu, mối nối và thử nghiệm, tính toán chống áp suất quá mức và gió.

🔹 API 653 – Kiểm tra và sửa chữa bể chứa – Tần suất và phương pháp kiểm tra, đánh giá đáy, vỏ và mái, tiêu chí sửa chữa kết cấu và phân loại lại.

🔹 API 579 – Khả năng phục vụ (FFS) – Đánh giá kỹ thuật về thiệt hại của thiết bị khi vận hành. Đánh giá tình trạng mất độ dày, vết nứt, biến dạng với ba cấp độ phân tích (từ đơn giản đến nâng cao), Cơ sở để ra quyết định: vận hành, sửa chữa hoặc thay thế

🔹 RBI – Kiểm tra dựa trên rủi ro (API 580 và 581) – Ưu tiên kiểm tra dựa trên mức độ rủi ro của thiết bị. Kết hợp khả năng hỏng hóc với hậu quả của hỏng hóc, giảm các cuộc kiểm tra không cần thiết và tập trung vào các tài sản quan trọng nhất, cơ sở cho các kế hoạch kiểm tra thông minh và tối ưu, Hỗ trợ các quyết định chiến lược.

🧠 Mối liên hệ giữa Tiêu chuẩn, FFS và RBI
Kiểm tra định kỳ truyền thống đang nhường chỗ cho các phương pháp tiếp cận thông minh hơn, chẳng hạn như RBI, ưu tiên các tài sản có rủi ro cao hơn. Khi xác định được thiệt hại, API 579 (FFS) sẽ đóng vai trò là công cụ để đánh giá mức độ nghiêm trọng thực sự và quyết định phương pháp kỹ thuật tốt nhất.

(St.)
Kỹ thuật

ASME B31.3-2024

222

ASME B31.3-2024

Becht
Đường ống quy trình ASME B31.3: Những thay đổi trong phiên bản năm 2024
So sánh mã đường ống EN 13480 – ASME B31.3

Phiên bản ASME B31.3-2024 giới thiệu một số cập nhật và làm rõ cho Quy tắc đường ống quy trình, nâng cao khả năng ứng dụng và an toàn của nó trong các ngành công nghiệp khác nhau như nhà máy lọc dầu, nhà máy hóa chất và cơ sở đông lạnh. Dưới đây là các cập nhật và thay đổi chính:

Các cập nhật chính trong ASME B31.3-2024

1. Cải tiến phân tích mệt mỏi

  • Đánh giá độ mỏi nghiêm ngặt hơn cho dịch vụ theo chu kỳ: Yêu cầu mới đối với các hệ thống có phạm vi ứng suất cao và chu kỳ thường xuyên, chẳng hạn như lò phản ứng hàng loạt và đường ống dễ rung (Phần F301.10.3)1.

  • Độ dốc nhiệt và dao động áp suất: Phân tích nâng cao cho các cú sốc nhiệt và độ dốc theo chu kỳ, đặc biệt là tại các mối hàn và điểm trộn (Phần F301.7.2 & F301.10.2)1.

  • Cân nhắc về độ mỏi mối hàn: Cập nhật các yêu cầu để phân tích độ mỏi trong các mối hàn, tập trung vào việc bắt đầu và lan truyền vết nứt trong các vùng ứng suất cao (Phần 341.4.3)1.

  • Phân tích phần tử hữu hạn (FEA) để ước tính tuổi thọ mỏi: Khuyến khích đánh giá dựa trên FEA cho các hình học phức tạp chịu hơn 100.000 chu kỳ ứng suất (Phụ lục W)1.

  • Mệt mỏi theo chu kỳ áp suất: Hướng dẫn mới để tính toán tuổi thọ mỏi thiết kế dựa trên ASME BPVC Phần VIII, Mục 3, bao gồm các phương pháp như bắn và tự động chống chịu để kéo dài tuổi thọ mỏi (Phần K304.8)1.

2. Thay đổi các chỉ số căng thẳng bền vững

  • Các giá trị mặc định cho các chỉ số ứng suất duy trì hiện tham chiếu đến ASME B31J thay vì sử dụng các giá trị cố định như 0.75i hoặc 1.0 khi không có dữ liệu áp dụng (Đoạn 320.1)2.

3. Cụm ống linh hoạt

  • Các khuyến nghị tham khảo Hướng dẫn của Viện Năng lượng về Quản lý Cụm ống mềm để quản lý ống mềm tốt hơn (Đoạn F306.7)2.

4. Phụ kiện được liệt kê

  • Các bản cập nhật cho Bảng 326.1 bao gồm các vật liệu và phụ kiện được liệt kê bổ sung2.

5. Sửa đổi biên tập

  • Các số liệu và bảng đã được chỉ định lại để phù hợp với các hướng dẫn về phong cách biên tập hiện tại2.

6. Phạm vi rộng hơn

Bộ quy tắc tiếp tục bao gồm một loạt các hệ thống đường ống trong các ngành, giải quyết vật liệu, thiết kế, chế tạo, lắp ráp, kiểm tra và thử nghiệm4.

Những bản cập nhật này nhằm cải thiện độ an toàn, độ tin cậy và tuổi thọ của hệ thống đường ống quy trình đồng thời phù hợp với những tiến bộ trong công nghệ và thực tiễn ngành.

🚨 Hiểu về ASME B31.3-2024: Tổng quan từng bước 🚨
📌 Phạm vi & Ứng dụng: ASME B31.3-2024 là tiêu chuẩn quốc tế về Đường ống quy trình, rất quan trọng đối với các ngành công nghiệp bao gồm các ngành hóa chất, hóa dầu, lọc dầu, dược phẩm và bán dẫn. Tiêu chuẩn này đề cập đến vật liệu, thiết kế, chế tạo, lắp ráp, kiểm tra, thanh tra và thử nghiệm hệ thống đường ống. (Tham khảo: Chương I, đoạn 300)

📌 Yêu cầu thiết kế:
Điều kiện thiết kế: Bao gồm các thông số cụ thể như áp suất, nhiệt độ và đặc tính chất lỏng cần thiết cho các tính toán thiết kế ban đầu. (Đoạn 301)
Thiết kế áp suất: Nhấn mạnh tính toàn vẹn của áp suất thành phần, bao gồm ống, uốn cong, phụ kiện và mặt bích. Các tiêu chí được xác định đảm bảo độ tin cậy của cấu trúc. (Đoạn 303-304)

Độ linh hoạt & Giá đỡ: Các hướng dẫn quan trọng để phân tích độ linh hoạt của đường ống để thích ứng với sự giãn nở nhiệt và ứng suất vận hành. (Đoạn 319-321)

📌 Thông số kỹ thuật vật liệu:
Bao gồm vật liệu đường ống kim loại, phi kim loại và composite, đảm bảo khả năng tương thích với chất lỏng quy trình và môi trường vận hành. Các yêu cầu về thử nghiệm va đập và độ bền được xác định rõ ràng. (Chương III, Đoạn 323-325)

📌 Chế tạo & Lắp ráp:
Hàn & Hàn: Các thông số kỹ thuật nghiêm ngặt về chuẩn bị mối hàn, vòng đệm và mức độ lệch chuẩn chấp nhận được để đảm bảo an toàn và độ bền. (Đoạn 328)
Xử lý nhiệt: Hướng dẫn PWHT chi tiết rõ ràng để tăng cường các đặc tính luyện kim và giảm ứng suất dư. (Đoạn 331)

📌 Kiểm tra & Thử nghiệm:
Bắt buộc phải sử dụng phương pháp thị giác, chụp X-quang, siêu âm và các phương pháp NDT khác với tiêu chí chấp nhận rõ ràng. Đảm bảo tính toàn vẹn của hệ thống và ngăn ngừa rò rỉ. (Chương VI, Đoạn 340-345)

📌 Cập nhật quan trọng năm 2024:
Chỉnh sửa lại hình ảnh và bảng theo các đoạn văn phụ để tham chiếu đơn giản hơn và cải thiện tính rõ ràng.
Cập nhật tham chiếu chéo trong toàn bộ tiêu chuẩn giúp cải thiện khả năng điều hướng và sử dụng. (Lời nói đầu)

🔖 Tại sao điều này quan trọng: Hiểu và triển khai đúng ASME B31.3-2024 đảm bảo an toàn, độ tin cậy và tuân thủ quy định của đường ống quy trình, tác động trực tiếp đến an toàn nhà máy, bảo vệ môi trường và hiệu quả hoạt động.

#ASME #ProcessPiping #EngineeringStandards #B313 #PipingDesign #MechanicalEngineering #Safety #Inspection #PressurePiping #ASME2024

ASME, Đường ống quy trình, Tiêu chuẩn kỹ thuật, B313, Thiết kế đường ống, Kỹ thuật cơ khí, An toàn, Kiểm tra, Đường ống áp lực, ASME2024

(St.)
Kỹ thuật

Hợp kim hiệu suất cao Incoloy 800H

224

Hợp kim hiệu suất cao Incoloy 800H

Mega Mex
Incoloy 800 | Hợp kim 800 | Incoloy 800H – Mega Mex
Hubspot
Hợp kim INCOLOY® 800H & 800HT®
PDF) Hợp kim Incoloy 800h 800ht

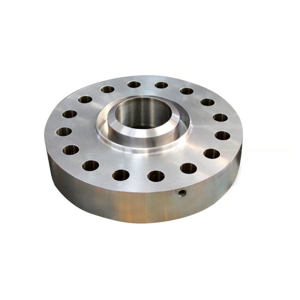

INCOLOY 800H / HT (Thanh, Tấm, Ống, Vuông, Cắt) - Lion Metal

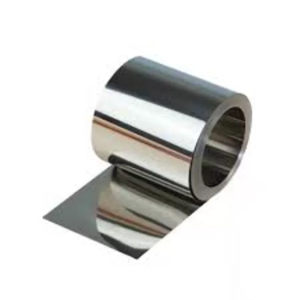

ALLOY800H / HT (Incoly800HT), Incoloy 800H (Hợp kim 800H, UNS ...

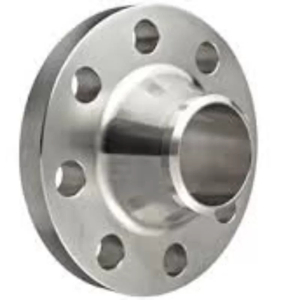

ALLOY800H / HT (Incoly800HT), Incoloy 800H (Hợp kim 800H, UNS ...

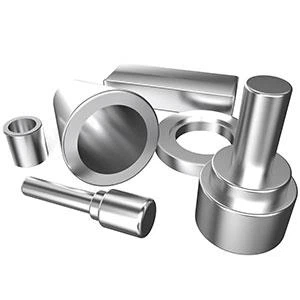

Hợp kim Incoloy Trung Quốc 800 / 800H / 800HT Các nhà sản xuất, nhà cung cấp ...

Incoloy® 800H là hợp kim niken-sắt-crom hiệu suất cao được thiết kế cho các ứng dụng yêu cầu khả năng chống chịu tuyệt vời với môi trường nhiệt độ cao và ăn mòn. Nó là một phần của dòng Incoloy 800, bao gồm Incoloy 800 và 800HT, mỗi loại đều có những sửa đổi nhỏ để tối ưu hóa các đặc tính cụ thể.

  • : Incoloy 800H thể hiện đặc tính rão và đứt gãy vượt trội ở nhiệt độ trên 1100 ° F (600 ° C), lý tưởng cho việc tiếp xúc lâu dài trong môi trường nhiệt độ cao12.

  • : Nó chống lại quá trình oxy hóa, thấm cacbon, sunfua hóa và khí quyển thấm nitơ, cũng như các điều kiện khử và oxy hóa xen kẽ14.

  • :

    • Niken (Ni): 30–35%

    • Crom (Cr): 19–23%

    • Sắt (Fe): Tối thiểu 39,5%

    • Cacbon (C): 0,05–0,10%

    • Nhôm + Titan (Al + Ti): 0,30–1,20%12.

  • :

    • Có thể hàn dễ dàng bằng các quy trình tiêu chuẩn như TIG, MIG và SMAW.

    • Có thể gia công trong điều kiện ủ nhưng yêu cầu tốc độ cắt thấp do xu hướng làm cứng của nó4.

Incoloy 800H được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu nhiệt độ cao và chống ăn mòn:

  • : Đối với các thành phần như ống xúc tác và ống đối lưu.

  • : Ống bức xạ và đồ đạc lò.

  • : Ống nứt trong sản xuất ethylene và ống trong lò sưởi hydro hóa35.

Tài sản Incoloy® 800 Incoloy® 800H Incoloy® 800HT
Hàm lượng cacbon (%) ≤0,10 0.05–0.10 0.06–0.10
Hàm lượng Al + Ti (%) ≤1.20 ≤1.20 0.85–1.20
Tính chất nhiệt độ cao Ôn hoà Nâng cao Tối ưu hóa

Tóm lại, Incoloy® 800H là một hợp kim đa năng được thiết kế riêng để sử dụng trong các điều kiện khắc nghiệt đòi hỏi độ bền, ổn định nhiệt và chống ăn mòn. Nó đặc biệt thích hợp cho các ứng dụng kết cấu trong môi trường nhiệt độ cao124.

Đừng vuốt lên nếu bạn không muốn đọc cách Incoloy hỏng!

🔥 Kim loại “bất khả xâm phạm” không phải lúc nào cũng bất khả chiến bại 🔥

Các hợp kim hiệu suất cao như Incoloy 800H cho các ứng dụng nhiệt độ cao quan trọng.

Nhưng điều gì xảy ra khi ngay cả những “siêu kim loại” này cũng hỏng sớm?

(St.)
Khoa học

SỰ PHÂN BỐ TƯƠNG ĐỐI CỦA CÁC VÒNG QUAY CỦA CÁC THIÊN HÀ VỚI DẢI NGÂN HÀ: CHÚNG TA CÓ SỐNG BÊN TRONG LỖ ĐEN KHÔNG

382

SỰ PHÂN BỐ TƯƠNG ĐỐI CỦA CÁC VÒNG QUAY CỦA CÁC THIÊN HÀ VỚI DẢI NGÂN HÀ: CHÚNG TA CÓ SỐNG BÊN TRONG LỖ ĐEN KHÔNG

Milky Way – Wikipedia tiếng Việt
nrao.edu
Cấu trúc của Dải Ngân hà
Chúng ta có sống trong một hố đen không? Đây là những gì các chuyên gia nói

Truy vấn đề cập đến hai chủ đề riêng biệt: sự phân bố tương đối của các vòng quay thiên hà so với Dải Ngân hà và liệu chúng ta có thể đang sống bên trong một lỗ đen hay không. Dưới đây là phân tích của cả hai:

Phân bố tương đối của các vòng quay thiên hà với Dải Ngân hà

Dải Ngân hà, giống như các thiên hà xoắn ốc khác, thể hiện một đường cong quay gần như phẳng, có nghĩa là tốc độ quỹ đạo của các ngôi sao và khí vẫn tương đối ổn định vượt quá một bán kính nhất định tính từ trung tâm thiên hà. Hành vi này nhất quán trên nhiều thiên hà xoắn ốc quan sát được và được cho là do sự hiện diện của vật chất tối, cung cấp thêm ảnh hưởng hấp dẫn ngoài vật chất nhìn thấy12.

  • Điểm tương đồng của đường cong quay: Đường cong quay của Dải Ngân hà tương tự như của Andromeda (M31), cho thấy khối lượng và cấu trúc có thể so sánh giữa hai thiên hà thống trị này trong Nhóm địa phương2.

  • Động lực quay thiên hà: Các ngôi sao trong Dải Ngân hà quay khác nhau xung quanh trung tâm, với tốc độ trung bình 210–254 km/s tùy thuộc vào vị trí. Những tốc độ này phù hợp với những tốc độ quan sát được ở các thiên hà xoắn ốc khác, củng cố tính phổ quát của ảnh hưởng của vật chất tối12.

Chúng ta có sống bên trong một lỗ đen không?

Ý tưởng rằng chúng ta có thể đang sống bên trong một lỗ đen là một giả thuyết suy đoán hơn là một lý thuyết khoa học đã được thiết lập. Dưới đây là những điểm chính:

  • Suy đoán: Một số nhà lý thuyết cho rằng vũ trụ của chúng ta có thể có nguồn gốc từ một lỗ đen. Ý tưởng này bắt nguồn từ sự tương đồng giữa vật lý lỗ đen (ví dụ: chân trời sự kiện) và một số mô hình vũ trụ học mô tả sự giãn nở của vũ trụ3.

  • Phản biện: Hầu hết các nhà vật lý thiên văn đều tranh luận chống lại giả thuyết này. Ví dụ, nếu chúng ta ở bên trong một lỗ đen, chúng ta sẽ quan sát thấy sự biến dạng hấp dẫn cực đoan như spaghettification (kéo dài các vật thể do lực thủy triều mạnh), không rõ ràng trong vũ trụ của chúng ta3.

  • Nhân Mã A*: Hố đen siêu lớn của Dải Ngân hà, Nhân Mã A*, neo thiên hà của chúng ta nhưng không thể hiện các đặc tính cho thấy chúng ta tồn tại trong chân trời sự kiện của nó. Thay vào đó, nó ảnh hưởng đến các ngôi sao và khí gần đó, tạo thành các hiện tượng độc đáo như sáp nhập sao đôi4.

Kết luận

Trong khi động lực quay của các thiên hà như Dải Ngân hà phù hợp với các mô hình phổ quát bị ảnh hưởng bởi vật chất tối, giả thuyết rằng chúng ta đang sống bên trong một lỗ đen vẫn là suy đoán và không được hỗ trợ bởi bằng chứng có thể quan sát được. Thay vào đó, cấu trúc và hành vi của thiên hà của chúng ta được giải thích rõ ràng bởi các nguyên tắc vật lý thiên văn đã biết.

PHÂN BỐ TƯƠNG ĐỐI CỦA CÁC THIÊN HÀ VÒNG QUAY VỚI DẢI TINH HẠT: CHÚNG TA CÓ SỐNG BÊN TRONG LỖ ĐEN KHÔNG?

Vũ trụ học về lỗ đen cho rằng vũ trụ của chúng ta bắt nguồn từ một lỗ đen tồn tại trong một vũ trụ riêng biệt.

Một nghiên cứu gần đây về 263 thiên hà đã phát hiện ra bằng chứng mới ủng hộ cho lý thuyết rằng vũ trụ của chúng ta có thể tồn tại bên trong một lỗ đen. Các nhà nghiên cứu từ Đại học bang Kansas, sử dụng dữ liệu từ Kính viễn vọng không gian James Webb (JWST) của NASA,
đã cung cấp cái nhìn chưa từng có về Vũ trụ, tiết lộ những chi tiết phức tạp của các thiên hà trong không gian sâu thẳm. Thông qua Khảo sát sâu ngoài thiên hà nâng cao JWST (JADES) tập trung vào các quan sát trường sâu, các nhà nghiên cứu đã đưa ra góc nhìn chi tiết và phi thường về các thiên hà từ Vũ trụ sơ khai gần cực Ngân hà.

Phân tích các thiên hà xoắn ốc từ JWST JADES cho thấy số lượng thiên hà trong trường được khảo sát quay theo hướng ngược lại với Ngân Hà lớn hơn 50% so với số lượng thiên hà quay theo cùng hướng so với Ngân Hà. Phát hiện đáng ngạc nhiên này thách thức niềm tin trước đây rằng vũ trụ là đẳng hướng, cho rằng các thiên hà phân bố đều theo chiều kim đồng hồ và ngược chiều kim đồng hồ.

Một lời giải thích khả thi là vũ trụ bắt nguồn từ sự quay, một khái niệm phù hợp với vũ trụ học về lỗ đen. Lý thuyết này đề xuất rằng toàn bộ vũ trụ của chúng ta tồn tại bên trong một lỗ đen, với Ngân Hà và tất cả các thiên hà có thể quan sát được nằm bên trong một lỗ đen được hình thành bên trong một vũ trụ thậm chí còn lớn hơn.

Những quan sát này phù hợp với dữ liệu trường sâu do cả Kính viễn vọng không gian Hubble và JWST thu thập trên một dấu chân tương tự. Những khác biệt quan sát được có thể liên quan đến cấu trúc của Vũ trụ sơ khai hoặc vật lý về sự quay của thiên hà và động lực bên trong của chúng. Những phát hiện này có thể cung cấp cái nhìn sâu sắc về các dị thường vũ trụ khác, chẳng hạn như độ căng của hằng số Hubble (H₀) và việc phát hiện ra các thiên hà lớn, trưởng thành ở độ dịch chuyển đỏ cực cao.

Vũ trụ học về lỗ đen thách thức các mô hình vũ trụ truyền thống, chẳng hạn như quan niệm cho rằng Vụ nổ lớn đánh dấu sự khởi đầu của vũ trụ. Nó cũng nêu ra khả năng hấp dẫn rằng các lỗ đen trong vũ trụ của chúng ta có thể đóng vai trò là cửa ngõ đến các vũ trụ khác, gợi ý về một kịch bản mà đa vũ trụ có thể tồn tại.

Một lời giải thích khả thi là vũ trụ bắt nguồn từ sự quay, một khái niệm phù hợp với vũ trụ học về lỗ đen. Lý thuyết này đề xuất rằng toàn bộ vũ trụ của chúng ta tồn tại bên trong một lỗ đen, với Ngân Hà và tất cả các thiên hà quan sát được nằm bên trong một lỗ đen được hình thành bên trong một vũ trụ thậm chí còn lớn hơn.

Vũ trụ học về lỗ đen thách thức các mô hình vũ trụ truyền thống, chẳng hạn như quan niệm cho rằng Vụ nổ lớn đánh dấu sự khởi đầu của vũ trụ. Nó cũng nêu ra khả năng hấp dẫn rằng các lỗ đen trong vũ trụ của chúng ta có thể đóng vai trò là cổng vào các vũ trụ khác, gợi ý một kịch bản mà đa vũ trụ có thể tồn tại.

# https://lnkd.in/eSrGjTUX

(St.)
Kỹ thuật

Năm loại Ứng suất chính

129

Năm loại Ứng suất chính

youtube
Các loại ứng suất, lực kéo / nén, cắt, xoắn, ứng suất giường.
ULTMECHE
Ứng suất trong kỹ thuật là gì? – ULTMECHE
BYJU’S
Ứng suất – Định nghĩa, Loại, Đơn vị, Công thức, Ví dụ

Ứng suất, như một nội lực chống lại biến dạng, có thể được phân loại thành năm loại chính dựa trên cách lực tác động lên vật liệu:

  1. Ứng suất kéo: Xảy ra khi lực kéo ra ngoài, kéo căng vật liệu và tăng chiều dài của nó. Ví dụ, kéo một thanh hoặc dây có lực bằng nhau và ngược lại ở cả hai đầu136.

  2. Ứng suất nén: Kết quả của các lực đẩy vào trong, nén vật liệu và giảm chiều dài của nó. Loại ứng suất này được quan sát thấy khi ép các vật thể như bóng cao su135.

  3. Ứng suất cắt: Phát sinh khi các lực tác động song song với diện tích mặt cắt ngang của vật liệu, khiến các lớp trượt tương đối với nhau. Ví dụ bao gồm kéo cắt qua các lớp kim loại hoặc keo chịu lực tiếp tuyến146.

  4. Ứng suất uốn: Cảm ứng khi tải trọng được tác dụng vuông góc với chiều dài của dầm, khiến nó bị uốn cong. Ứng suất này kết hợp ứng suất kéo và nén ở các phía đối diện của dầm16.

  5. Ứng suất xoắn: Xảy ra do lực xoắn (mô-men xoắn) tác dụng lên các vật hình trụ như trục, tạo ra ứng suất cắt dọc theo mặt cắt ngang16.

Những ứng suất này là nền tảng trong kỹ thuật và vật lý để hiểu hành vi vật liệu trong các điều kiện tải khác nhau.

Ứng suất máy bay: Hiểu về các lực

Khi thiết kế máy bay, mọi bộ phận phải được chế tạo để chịu được các lực mà nó sẽ phải chịu. Đây được gọi là phân tích ứng suất.

“Ứng suất” là lực bên trong chống lại biến dạng, trong khi “biến dạng” là biến dạng thực tế.

Sau đây là năm loại ứng suất chính:

Lực căng – Đây là lực kéo cố gắng kéo căng vật liệu.
Ví dụ: Động cơ kéo máy bay về phía trước, trong khi sức cản của không khí kéo máy bay về phía sau.

Nén – Đây là lực nghiền cố gắng ép vật liệu.
Ví dụ: Lực cố gắng làm ngắn hoặc nghiền nát các bộ phận máy bay.

Lực xoắn – Đây là lực xoắn.
Ví dụ: Chuyển động xoắn của động cơ.

Lực cắt – Đây là lực trượt cố gắng làm cho một lớp vật liệu trượt lên lớp khác.
Ví dụ: Đinh tán giữ hai tấm lại với nhau.

Uốn – Đây là sự kết hợp của lực nén và lực căng.
Ví dụ: Một thanh cong, trong đó bên trong bị nén và bên ngoài bị kéo căng.

(St.)
Kỹ thuật

Siêu hợp kim – dựa trên niken, sắt-niken – và coban

161

Siêu hợp kim – dựa trên niken, sắt-niken – và coban

Siêu hợp kim – Wikipedia tiếng Việt
Sự giòn hydro của niken, coban và siêu hợp kim dựa trên sắt
Xometry
Tất cả về siêu hợp kim trong sản xuất | Xometry
Siêu hợp kim – Wikipedia tiếng Việt
Tất cả về siêu hợp kim trong sản xuất
Siêu hợp kim là gì? | Định nghĩa, tầm quan trọng và cách sử dụng
Hiểu các tính chất độc đáo của siêu hợp kim

Siêu hợp kim là hợp kim hiệu suất cao được biết đến với độ bền vượt trội, khả năng chống ăn mòn và khả năng duy trì các đặc tính này ở nhiệt độ cao. Chúng chủ yếu được phân thành ba loại dựa trên các nguyên tố cơ bản của chúng: siêu hợp kim dựa trên niken, dựa trên sắt-niken và dựa trên coban.

  • : Các hợp kim này thường bao gồm niken với một lượng đáng kể crom, coban và các nguyên tố khác như titan và nhôm.

  • : Siêu hợp kim dựa trên niken nổi tiếng với độ bền cao, khả năng chống ăn mòn và ổn định nhiệt. Chúng được tăng cường bởi dung dịch rắn và cơ chế làm cứng kết tủa, thường liên quan đến kết tủa γ.

  • : Được sử dụng rộng rãi trong các bộ phận hàng không vũ trụ, động cơ tuabin khí và thiết bị xử lý hóa chất do hiệu suất tuyệt vời ở nhiệt độ cao135.

  • : Các hợp kim này chủ yếu bao gồm sắt và niken, thường có crom.

  • : Chúng cung cấp khả năng chống mài mòn tốt và ít tốn kém hơn so với siêu hợp kim dựa trên niken hoặc coban. Chúng cung cấp độ bền cơ học và khả năng chống oxy hóa ở nhiệt độ cao.

  • : Được sử dụng trong vòng bi máy bay và các ứng dụng khác liên quan đến các bộ phận chuyển động36.

  • : Thường chứa 50–60% coban, với crom và vonfram là các chất phụ gia phổ biến.

  • : Siêu hợp kim gốc coban thể hiện tuổi thọ mỏi cao, độ bền vượt trội và khả năng chống oxy hóa ở nhiệt độ cao và mỏi nhiệt tuyệt vời.

  • : Thích hợp cho cánh tuabin khí, lò công nghiệp và cấy ghép y tế do khả năng chống ăn mòn và độ bền cao trong điều kiện khắc nghiệt35.

Những siêu hợp kim này đóng một vai trò quan trọng trong các ngành công nghiệp đòi hỏi khả năng chịu nhiệt độ cao và độ bền, chẳng hạn như hàng không vũ trụ, năng lượng và sản xuất. Các đặc tính độc đáo của chúng cho phép chúng duy trì tính toàn vẹn và hiệu suất của cấu trúc trong các điều kiện khắc nghiệt, khiến chúng trở nên không thể thiếu trong các ứng dụng kỹ thuật hiện đại57.

🚩 Siêu hợp kim—chủ yếu là niken, sắt-niken và coban—được thiết kế để chịu được điều kiện khắc nghiệt, thường vượt quá 540 °C (1000 °F). Siêu hợp kim gốc sắt-niken đã phát triển từ công nghệ thép không gỉ và thường được gia công, trong khi các biến thể gốc niken và coban có thể được gia công hoặc đúc dựa trên nhu cầu cụ thể của ứng dụng.

🚩 Độ bền nhiệt độ cao và khả năng chống ăn mòn đặc biệt của siêu hợp kim đạt được thông qua thành phần hợp kim chính xác và quá trình xử lý chuyên biệt, bao gồm xử lý nhiệt. Đáng chú ý, hợp kim đúc gốc niken có thể hoạt động ở nhiệt độ gần 85% điểm nóng chảy của chúng, vượt quá 1040 °C (1900 °F), thể hiện các đặc tính chống biến dạng và đứt gãy ứng suất vượt trội.

🚩 Khả năng chống oxy hóa vẫn mạnh mẽ ở khoảng 870 °C (1600 °F), với một số hợp kim hoạt động hiệu quả ở nhiệt độ lên đến 1200 °C (2200 °F).
Theo truyền thống, siêu hợp kim gốc niken xuất hiện vào khoảng những năm 1920 với việc bổ sung nhôm và titan để tăng cường độ biến dạng. Việc đưa vào sử dụng các nguyên tố chịu lửa (vonfram, molypden) sau đó vào những năm 1930 và các nguyên tố hợp kim khác như tantal, rheni và hafni vào những năm 1960 đã cải thiện đáng kể khả năng chịu nhiệt độ cao.

🚩 Các siêu hợp kim gốc niken hiện đại được phân loại theo cơ chế gia cường của chúng: kết tủa liên kim loại (pha γ’ và γ” như A-286, Inconel 718), gia cường dung dịch rắn (như Hastelloy X) và gia cường phân tán oxit (hợp kim ODS như MA 754, MA 6000).

🚩 Những tiến bộ trong công nghệ đúc tinh thể đơn và đông đặc định hướng đã nâng cao hơn nữa hiệu suất nhiệt độ cao của siêu hợp kim gốc niken vượt xa các hợp kim rèn hoặc đúc truyền thống.

#Superalloys #NickelAlloys #MaterialScience #HighTemperatureMaterials #AerospaceEngineering #MechanicalEngineering #Metallurgy #EngineeringInnovation

Siêu hợp kim, Hợp kim niken, Khoa học vật liệu, Vật liệu chịu nhiệt độ cao, Kỹ thuật hàng không vũ trụ, Kỹ thuật cơ khí, Luyện kim, Đổi mới kỹ thuật

(St.)
Kỹ thuật

Lịch trình biểu đồ Gantt theo phong cách Primavera cho các dự án EPC, xây dựng hoặc bảo trì

154

Lịch trình biểu đồ Gantt theo phong cách Primavera cho các dự án EPC, xây dựng hoặc bảo trì

Oracle Primavera P6 Professional Help Phiên bản 24
Biểu đồ Gantt trong quản lý dự án xây dựng: Hiểu công cụ lập kế hoạch và lập kế hoạch tốt nhất
Hướng dẫn biểu đồ Gantt với các định nghĩa và ví dụ

Để tạo lịch biểu đồ Gantt kiểu Primavera cho các dự án EPC (Kỹ thuật, Mua sắm và Xây dựng), xây dựng hoặc bảo trì, hãy làm theo các bước sau:

Các bước để tạo biểu đồ Gantt kiểu Primavera

  1. Xác định phạm vi dự án và cấu trúc phân tích công việc (WBS):

    • Chia dự án thành các giai đoạn có thể quản lý được (ví dụ: kỹ thuật, mua sắm, xây dựng) và các nhiệm vụ trong mỗi giai đoạn23.

  2. Nhiệm vụ đầu vào và thời lượng:

    • Liệt kê tất cả các nhiệm vụ trong bảng hoạt động với ngày bắt đầu và ngày kết thúc của chúng.

    • Chỉ định thời lượng và sự phụ thuộc giữa các nhiệm vụ để phản ánh trình tự hợp lý của công việc13.

  3. Đặt các mốc quan trọng:

    • Xác định các mốc quan trọng như khởi động dự án, hoàn thành giai đoạn và ngày bàn giao. Thể hiện những biểu tượng này bằng các biểu tượng kim cương trên biểu đồ24.

  4. Thêm tài nguyên và chi phí:

    • Liên kết các nguồn lực (ví dụ: lao động, thiết bị) với các nhiệm vụ cụ thể.

    • Bao gồm dữ liệu chi phí để theo dõi ngân sách cùng với lịch trình16.

  5. Điều chỉnh thang thời gian và định dạng:

    • Tùy chỉnh thang thời gian để hiển thị chế độ xem hàng ngày, hàng tuần hoặc hàng tháng dựa trên nhu cầu của dự án.

    • Sử dụng mã màu để phân biệt các giai đoạn hoặc loại nhiệm vụ12.

  6. Thiết lập mối quan hệ:

    • Kết nối các nhiệm vụ bằng cách sử dụng các dòng phụ thuộc (ví dụ: mối quan hệ từ kết thúc đến bắt đầu) để trực quan hóa trình tự nhiệm vụ13.

  7. Tạo bộ đệm cho các trường hợp dự phòng:

    • Thêm các hoạt động đệm mà không có nguồn lực để tính đến rủi ro hoặc sự chậm trễ5.

  8. Theo dõi tiến độ:

    • Theo dõi ngày bắt đầu và kết thúc theo kế hoạch so với ngày bắt đầu và kết thúc thực tế.

    • Cập nhật tỷ lệ phần trăm hoàn thành cho từng nhiệm vụ thường xuyên12.

  9. Phân tích đường dẫn quan trọng:

    • Xác định đường dẫn quan trọng để xác định chuỗi dài nhất của các nhiệm vụ phụ thuộc quyết định thời lượng dự án36.

  10. Phê duyệt lịch trình cơ sở:

    • Xem xét và phê duyệt lịch trình làm đường cơ sở để theo dõi sai lệch trong quá trình thực hiện5.

Lợi ích của biểu đồ Primavera Gantt

  • Biểu diễn trực quan về các mốc thời gian và phụ thuộc của dự án.

  • Dễ dàng theo dõi tiến độ và phân bổ tài nguyên.

  • Khả năng thích ứng để điều chỉnh lịch trình do sự chậm trễ hoặc thay đổi46.

Primavera P6 và các công cụ tương tự như ProjectManager đơn giản hóa các quy trình này với các tính năng kéo và thả, mẫu và bảng điều khiển thời gian thực để theo dõi tiến độ23.

𝐂𝐨𝐧𝐬𝐭𝐫𝐮𝐜𝐭𝐢𝐨𝐧 𝐏𝐫𝐨𝐣𝐞𝐜𝐭 𝐏𝐥𝐚𝐧𝐧𝐢𝐧𝐠 𝐒𝐢𝐦𝐩𝐥𝐢𝐟𝐢𝐞𝐝!
Bạn đang tìm kiếm một lịch trình biểu đồ Gantt theo phong cách Primavera sạch sẽ và sẵn sàng sử dụng cho các dự án EPC, xây dựng hoặc bảo trì?
✅ Mẫu bảng tính này cung cấp cho bạn bản phân tích hoạt động hoàn chỉnh, chế độ xem đường dẫn quan trọng và theo dõi mốc thời gian để thực hiện dự án hiệu quả.
📌 Các hoạt động của Dự án: 🔹 Nhóm hoạt động: Tổng quát, Mua sắm, Xây dựng dân dụng, Lắp dựng, Kiểm tra & Vận hành thử
🔹 Biểu đồ Gantt được liên kết để theo dõi tiến độ theo thời gian thực
🔹 Hoạt động ví dụ:
• A1100 – Thiết kế
• A1400 – Đào đất dân dụng
• A1600 – Công trình kết cấu
🔹 Đường dẫn quan trọng được tô sáng (Thanh màu đỏ)
🔹 Các mốc quan trọng: Thông báo tiến hành, Kết thúc dự án
🧰 Hoàn hảo cho các kỹ sư, quản lý dự án, chuyên gia xây dựng & nhà lập kế hoạch.
🎯 Cho dù bạn đang quản lý đường ống, công việc kết cấu hay lắp đặt tiện ích — công cụ này giúp bạn theo dõi mốc thời gian, phân bổ nguồn lực và giao hàng đúng tiến độ.
📥 Tải xuống mẫu lập kế hoạch Excel của bạn ngay bây giờ:
👉 https://lnkd.in/ds_WQu3F

#Primavera #ProjectPlanning #GanttChart #ConstructionManagement #ProjectControls #MechanicalEngineering #EngineeringTools #EPCProjects #ExcelTemplate #GrowMechanical #ProjectScheduling #LinkedinResources #PlannerTools #CriticalPath #ProjectExecution

Primavera, Lập kế hoạch dự án, Biểu đồ Gantt, Quản lý xây dựng, Kiểm soát dự án, Kỹ thuật cơ khí, Công cụ kỹ thuật, Dự án EPC, Mẫu Excel, Grow Mechanical, Lên lịch dự án, Tài nguyên Linkedin, Công cụ lập kế hoạch, Đường dẫn quan trọng, Thực hiện dự án

(St.)
0904457667
