ASTM A106 Lớp B so với ASTM A53 Lớp B: Sự khác biệt chính trong các ứng dụng nhiệt độ cao

146

ASTM A106 Lớp B so với ASTM A53 Lớp B: Sự khác biệt chính trong các ứng dụng nhiệt độ cao

Sự khác biệt giữa ASTM A53 Lớp B và ASTM A106 Lớp B là gì?
So sánh A106 Gr.B và A53 Gr.B
Ống thép carbon ASTM A53, A106, A333: Tính năng và Sự khác biệt

ASTM A106 Lớp B so với ASTM A53 Lớp B: Sự khác biệt chính trong các ứng dụng nhiệt độ cao

ASTM A106 Lớp B và ASTM A53 Lớp B đều là tiêu chuẩn ống thép cacbon được sử dụng rộng rãi, nhưng chúng khác nhau đáng kể về sự phù hợp cho các ứng dụng nhiệt độ cao. Dưới đây là so sánh chi tiết:

1. Ứng dụng

  • ASTM A106 Lớp B: Được thiết kế đặc biệt cho các ứng dụng nhiệt độ cao và áp suất cao như đường ống quy trình, nhà máy điện, nhà máy lọc dầu và nồi hơi. Nó lý tưởng cho môi trường gặp phải nhiệt độ cao145.

  • ASTM A53 Lớp B: Dành cho các ứng dụng đa năng như đường nước, khí đốt và không khí trong điều kiện áp suất thấp và nhiệt độ môi trường. Nó phù hợp hơn cho các mục đích sử dụng kết cấu và cơ khí14.

2. Quy trình sản xuất

  • ASTM A106 Lớp B: Thường được sản xuất dưới dạng ống liền mạch để đảm bảo tính chất cơ học tốt hơn và tính nhất quán về độ dày thành45.

  • ASTM A53 Lớp B: Có thể được sản xuất dưới dạng ống liền mạch hoặc hàn, mang lại sự linh hoạt tùy thuộc vào yêu cầu ứng dụng14.

3. Thành phần hóa học

  • ASTM A106 Lớp B: Cho phép hàm lượng cacbon cao hơn một chút (lên đến 0,30%) và có giới hạn nghiêm ngặt hơn về phốt pho và lưu huỳnh, làm cho nó phù hợp hơn với độ ổn định nhiệt độ cao24.

  • ASTM A53 Lớp B: Có hàm lượng cacbon tối đa thấp hơn (0,25% -0,35%) và các yêu cầu về thành phần hóa học ít nghiêm ngặt hơn, khiến nó ít lý tưởng hơn cho các điều kiện khắc nghiệt24.

4. Tính chất cơ học

Cả hai lớp đều có các tính chất cơ học tương tự nhau:

  • Ứng suất: Tối thiểu 240 MPa.

  • Độ bền kéo: Tối thiểu 415 MPa12.
    Tuy nhiên, ASTM A106 Lớp B thể hiện khả năng chống va đập tốt hơn ở nhiệt độ thấp hơn (năng lượng tác động tối thiểu là 27J ở -20 ° C so với 27J ở 0 ° C đối với ASTM A53)2.

5. Yêu cầu thử nghiệm

  • ASTM A106 Lớp B: Yêu cầu thử nghiệm thủy tĩnh, thử nghiệm điện không phá hủy, thử nghiệm làm phẳng, thử nghiệm độ bền kéo và thử nghiệm va đập để đảm bảo hiệu suất trong điều kiện nhiệt độ cao14.

  • ASTM A53 Lớp B: Thử nghiệm chỉ giới hạn ở thử nghiệm thủy tĩnh và thử nghiệm điện không phá hủy, làm cho nó ít được kiểm tra nghiêm ngặt hơn đối với môi trường khắc nghiệt14.

6. Xử lý nhiệt

  • ASTM A106 Lớp B: Yêu cầu xử lý nhiệt sau các hoạt động kéo nguội cuối cùng để cải thiện hiệu suất của nó trong các ứng dụng nhiệt độ cao1.

  • ASTM A53 Lớp B: Không quy định xử lý nhiệt bắt buộc1.

7. Xếp hạng áp suất và nhiệt độ

  • ASTM A106 Lớp B: Thích hợp cho các hệ thống áp suất cao hoạt động ở nhiệt độ lên đến 750 ° F (399 ° C)35.

  • ASTM A53 Lớp B: Được thiết kế cho các hệ thống áp suất thấp ở nhiệt độ môi trường xung quanh13.

Tóm tắt

Đối với các ứng dụng nhiệt độ cao như nhà máy lọc dầu hoặc nhà máy điện, ASTM A106 Lớp B là lựa chọn ưu tiên do quy trình sản xuất liền mạch, giới hạn thành phần hóa học nghiêm ngặt hơn, yêu cầu thử nghiệm rộng rãi và phù hợp với áp suất và nhiệt độ cao. ASTM A53 Lớp B thích hợp hơn cho các ứng dụng đa năng nơi yêu cầu nhiệt độ và áp suất thấp hơn124.

ASTM A106 Lớp B so với ASTM A53 Lớp B: Sự khác biệt chính trong các ứng dụng nhiệt độ cao

Phoebe Han

Giám đốc / Nhà sản xuất / Nhà cung cấp xuất khẩu thép từ BEBON STEEL

ASTM A106 Lớp B so với ASTM A53 Lớp B: Sự khác biệt chính trong các ứng dụng nhiệt độ cao

Cả ASTM A106 Lớp B và ASTM A53 Lớp B đều là những thông số kỹ thuật của ống thép cacbon được sử dụng rộng rãi, nhưng chúng khác nhau đáng kể khi tiếp xúc với nhiệt độ cao. Dưới đây là so sánh chi tiết về các đặc tính, hiệu suất và sự phù hợp của chúng đối với dịch vụ nhiệt độ cao:

1. Phạm vi và sản xuất

2. Thành phần hóa học

3. Tính chất cơ học

4. Giới hạn nhiệt độ

5. Xếp hạng áp suất ở nhiệt độ cao

A106 Lớp B: Cung cấp ứng suất cho phép cao hơn ở nhiệt độ cao (theo ASME B31.1). Chẳng hạn:

Ở 370 ° C (700 ° F): Ứng suất cho phép ≈ 12.9 ksi

Ở 427 ° C (800 ° F): Ứng suất cho phép ≈ 10.8 ksi

A53 Lớp B:

Ở 370 ° C (700 ° F): Ứng suất cho phép ≈ 7,2 ksi (ASME B31.3)

Ống ERW có thể giảm khả năng áp suất do tính toàn vẹn của mối hàn.

6. Ứng dụng trong dịch vụ nhiệt độ cao

7. Tóm tắt sự khác biệt chính

8. Khi nào nên sử dụng cái nào?

Chọn A106 Lớp B nếu:

Hoạt động trên 400 ° C (750 ° F) hoặc yêu cầu tuân thủ ASME B31.1.

Cấu trúc liền mạch và ổn định nhiệt lâu dài là rất quan trọng.

Được sử dụng trong các nhà máy điện, nhà máy lọc dầu hoặc dịch vụ hơi nước theo chu kỳ.

Chọn A53 Hạng B nếu:

Nhiệt độ vẫn dưới 370 ° C (700 ° F).

Hạn chế ngân sách tồn tại và ống hàn có thể chấp nhận được (ERW không quan trọng).

Các ứng dụng bao gồm hệ thống nước, không khí hoặc kết cấu áp suất thấp.

Kết luận

ASTM A106 Lớp B là sự lựa chọn rõ ràng cho các hệ thống nhiệt độ cao, áp suất cao do cấu trúc liền mạch, khả năng chống rão và tuân thủ các quy tắc đường ống điện. Ngược lại, A53 Lớp B tiết kiệm cho mục đích sử dụng chung nhưng không được khuyến nghị cho các ứng dụng nhiệt độ cao quan trọng, đặc biệt là khi có liên quan đến đường ống ERW. Luôn xác minh các yêu cầu về mã ASME B31 và tham khảo các báo cáo thử nghiệm vật liệu (MTR) khi lựa chọn giữa hai.

ASTM A106 Cấp B là lựa chọn rõ ràng cho các hệ thống nhiệt độ cao, áp suất cao do kết cấu liền mạch, khả năng chống biến dạng và tuân thủ các quy định về đường ống điện. Ngược lại, A53 Cấp B tiết kiệm cho mục đích sử dụng chung nhưng không được khuyến khích cho các ứng dụng nhiệt độ cao quan trọng, đặc biệt là khi liên quan đến ống ERW.

#A106 #a53 #A106gradeB #A53gradeB #steelplate-thép tấm #steel #steelsheet #Steamlines-Đường ống hơi nước #powerplants-nhà máy điện #oil-dầu #gas-khí #pipelines-đường ống #plumbing-ống nước #fireprotection-phòng cháy chữa cháy #steelpipe-ống thép #steeltube #steeltubing #fabrication-chế tạo #construction-xây dựng #structure-kết cấu

(St.)
Kỹ thuật

Tự động buộc cốt thép

130

Tự động buộc cốt thép

patents.justia.com
ROBOT TỰ ĐỘNG HÓA CỐT THÉP
enable.com
Điều hướng thế giới tự động hóa chiết khấu | Kích hoạt

Buộc cốt thép tự động đề cập đến việc sử dụng hệ thống robot hoặc máy móc để buộc thanh cốt thép (cốt thép) một cách hiệu quả tại các công trường xây dựng. Công nghệ này giải quyết những thách thức trong việc buộc cốt thép thủ công thông thường, chẳng hạn như cường độ lao động, tiêu thụ thời gian và chất lượng không nhất quán. Dưới đây là tổng quan về buộc cốt thép tự động dựa trên thông tin có sẵn:

Robot tự động hóa cốt thép

Một robot tự động hóa cốt thép đã được cấp bằng sáng chế đã được phát triển để hợp lý hóa quy trình buộc cốt thép tại các giao lộ. Các tính năng chính bao gồm:

  • Cảm biến: Cảm biến định vị và phát hiện giao lộ xác định các giao lộ cốt thép trong khu vực làm việc.

  • Điều hướng: Robot điều hướng đến từng giao lộ, đảm bảo định vị chính xác.

  • Cơ chế buộc: Một công cụ buộc cốt thép tự động buộc các giao lộ, giảm sự phụ thuộc vào lao động thủ công.

  • Hiệu quả: Robot giảm thời gian thi công, nâng cao chất lượng và giảm chi phí so với các phương pháp thủ công2.

Các bước hoạt động

  1. Phát hiện: Cảm biến quét và xác định các giao điểm cốt thép.

  2. Điều hướng: Robot di chuyển đến giao lộ mục tiêu.

  3. Buộc: Dụng cụ buộc cố định cốt thép ở giao lộ.

  4. Định vị lại: Nó di chuyển đến giao lộ tiếp theo và lặp lại quá trình2.

Lợi thế

  • Tiết kiệm thời gian: Lắp ráp nhanh hơn so với buộc thủ công.

  • Cải thiện chất lượng: Buộc nhất quán giúp tăng cường tính toàn vẹn của cấu trúc.

  • Hiệu quả chi phí: Giảm yêu cầu nhân lực, giảm chi phí tổng thể của dự án2.

Sự đổi mới này đặc biệt có lợi cho các dự án xây dựng quy mô lớn yêu cầu khung cốt thép rộng rãi.

🤖 𝐓𝐰𝐢𝐬𝐭𝐞𝐝 𝐌𝐞𝐭𝐚𝐥, 𝐄𝐧𝐝𝐥𝐞𝐬𝐬 𝐋𝐚𝐛𝐨𝐫 – 𝐂𝐚𝐧 𝐖𝐞 𝐀𝐮𝐭𝐨𝐦𝐚𝐭𝐞 𝐑𝐞𝐛𝐚𝐫 𝐓𝐲𝐢𝐧𝐠? 🤔
Gia cố cốt thép là xương sống của các kết cấu bê tông, nhưng quy trình này vẫn chậm, đòi hỏi nhiều nhân công và dễ xảy ra lỗi.
Công nhân phải mất nhiều giờ để uốn, buộc và cố định cốt thép thủ công, dẫn đến mệt mỏi và chất lượng không đồng đều. 🚨

🤖 𝐖𝐡𝐚𝐭 𝐢𝐟 𝐚 𝐑𝐨𝐛𝐨𝐭 𝐂𝐨𝐮𝐥𝐝 𝐓𝐚𝐤𝐞 𝐎𝐯𝐞𝐫?

Hãy làm quen với rô-bốt buộc cốt thép – một cỗ máy bốn bánh di chuyển dọc theo các thanh cốt thép theo chiều dọc và chiều ngang, cố định chúng một cách nhanh chóng và chính xác. Không mệt mỏi, không tính toán sai – chỉ cần tự động hóa liền mạch! 🤖

⚙️ 𝐖𝐡𝐲 𝐌𝐚𝐧𝐮𝐚𝐥 𝐑𝐞𝐛𝐚𝐫𝐢𝐧𝐠 𝐈𝐬 𝐚 𝐂𝐡𝐚𝐥𝐥𝐞𝐧𝐠𝐞:

⚠️Tốn thời gian – Buộc hàng nghìn nút thắt thủ công làm chậm tiến độ thi công.
⚠️Thiếu hụt lao động – Khó tìm được công nhân lành nghề, làm tăng sự chậm trễ của dự án.
⚠️Không nhất quán – Lỗi của con người dẫn đến các mối nối yếu và rủi ro về an toàn.
⚠️Nguy cơ sức khỏe – Uốn cong và căng thẳng lặp đi lặp lại gây ra thương tích.

🔍 𝐇𝐨𝐰 𝐓𝐡𝐢𝐬 𝐑𝐨𝐛𝐨𝐭 𝐑𝐞𝐯𝐨𝐥𝐮𝐭𝐢𝐨𝐧𝐢𝐳𝐞𝐬 𝐑𝐞𝐛𝐚𝐫𝐢𝐧𝐠:

✅ Nhanh hơn gấp 3 lần – Tăng tốc độ buộc cốt thép, đẩy nhanh tiến độ dự án.
✅ Độ chính xác 99% – Loại bỏ các nút thắt yếu và đảm bảo tính toàn vẹn của cấu trúc.
✅ Giảm 70% nhân công – Giảm sự phụ thuộc vào những công nhân lành nghề khan hiếm.
✅ Tăng cường an toàn – Giảm thiểu thương tích và căng thẳng về mặt công thái học.

📈Với ngành xây dựng dự kiến ​​sẽ tăng trưởng lên 14,4 nghìn tỷ đô la vào năm 2030, tự động hóa trong gia cố cốt thép là một bước ngoặt.

📈Các công ty đầu tư vào rô-bốt cốt thép báo cáo tiết kiệm chi phí lên đến 30% và tăng hiệu quả lên đến 40%.

Chúng ta có nên vẫn dựa vào các phương pháp thủ công lỗi thời hay đã đến lúc để rô-bốt tiếp quản?

#CobotUli
ULMO Consulting & Marketing

#ConstructionTech-Công nghệ xây dựng #RebarAutomation-Tự động hóa buộc cốt thép #SmartBuilding-Xây dựng thông minh #RoboticsInsider-Người trong cuộc nói về robot #TechWithUli #AIAdvance-Triển khai AI #FutureDriven-Hướng tới tương lai #AutomationEdge-Tự động hóa

video credits : seen at @https://lnkd.in/e843qR2J

https://lnkd.in/e4hF8h83

(St.)
Kỹ thuật

Động lực học chất lỏng tính toán (CFD) với OpenFOAM

295

Động lực học chất lỏng tính toán (CFD) với OpenFOAM

Giới thiệu về CFD sử dụng OpenFOAM: Tổng quan và Hướng dẫn Bắt đầu
Hỗn loạn đa thức xâm nhập cho CFD bằng OpenFOAM
Mô hình động lực học chất lỏng tính toán lưu lượng máu động mạch vành bằng OpenFOAM: Xác nhận với mô hình vòi phun chuẩn của quản lý thực phẩm và dược phẩm
Kỹ thuật CFD với OpenFOAM
Phần mềm động lực học chất lỏng tính toán (CFD) dễ sử dụng ...
Động lực học chất lỏng tính toán | Bọt mở | CFD trực tiếp

Động lực học chất lỏng tính toán (CFD) với OpenFOAM

OpenFOAM (Open Field Operation and Manipulation) là một bộ công cụ phần mềm mã nguồn mở, mạnh mẽ được sử dụng rộng rãi cho Động lực học chất lỏng tính toán (CFD). Nó cung cấp một nền tảng linh hoạt để giải quyết các vấn đề động lực học chất lỏng phức tạp trong các ngành công nghiệp và lĩnh vực nghiên cứu khác nhau. Dưới đây là tổng quan về khả năng, ứng dụng và phương pháp luận của nó:

Các tính năng chính của OpenFOAM

  1. Người giải số:

    • OpenFOAM sử dụng phương pháp thể tích hữu hạn để giải các phương trình bảo toàn (khối lượng, động lượng và năng lượng), bao gồm phương trình Navier-Stokes, cho các bài toán dòng chất lỏng13.

    • Nó hỗ trợ các bộ giải cho dòng chảy tầng và hỗn loạn, dòng chảy nhiều pha, vận chuyển hóa chất và chất lỏng nén hoặc không nén14.

  2. Tùy chỉnh:

    • Được viết bằng C++, OpenFOAM cho phép người dùng sửa đổi các bộ giải hiện có hoặc tạo các bộ giải mới phù hợp với các ứng dụng cụ thể2.

    • Nó bao gồm các thư viện cho các hoạt động tensor, mô hình hỗn loạn và tùy chỉnh điều kiện biên2.

  3. Xử lý trước và sau:

    • OpenFOAM tích hợp các công cụ để tạo và trực quan hóa lưới. Nó cũng hỗ trợ phần mềm trực quan hóa bên ngoài như ParaView để phân tích kết quả mô phỏng1.

  4. Điện toán song song:

    • Được thiết kế để có khả năng mở rộng, OpenFOAM có thể chạy trên siêu máy tính hoặc kiến trúc điện toán phân tán để xử lý các mô phỏng quy mô lớn một cách hiệu quả1.

  5. Khả năng chuyên môn:

    • Bao gồm các bộ giải cho điện từ, truyền nhiệt và thậm chí cả lan truyền sóng xung kích bằng cách sử dụng các phương trình trạng thái như Becker-Kistiakowsky-Wilson EOS4.

    • Hỗ trợ các kỹ thuật nâng cao như hỗn loạn đa thức xâm nhập (IPC) để định lượng độ không chắc chắn trong mô phỏng2.

Các ứng dụng của CFD với OpenFOAM

  1. Thiết kế kỹ thuật:

    • Được sử dụng để phân tích lưu lượng chất lỏng trong bộ trao đổi nhiệt, tuabin, hệ thống điều hòa không khí và các thiết bị công nghiệp khác1.

  2. Ứng dụng y sinh:

    • Được áp dụng để mô phỏng lưu lượng máu trong động mạch vành bằng cách sử dụng các mô hình 3D dành riêng cho bệnh nhân có nguồn gốc từ hình ảnh y tế. Điều này giúp đánh giá các thông số huyết động như ứng suất cắt tường và phân bố vận tốc3.

  3. Hàng không vũ trụ và ô tô:

    • Mô phỏng các đặc tính khí động học của xe và máy bay, bao gồm mô hình nhiễu loạn và giảm lực cản.

  4. Nghiên cứu môi trường:

    • Mô hình hóa sự phân tán chất ô nhiễm trong không khí hoặc các vùng nước và đánh giá tiềm năng năng lượng gió.

  5. Nghiên cứu chất nổ:

    • Nghiên cứu sự lan truyền sóng xung kích trong môi trường phức tạp bằng cách sử dụng các bộ giải chuyên dụng được tích hợp vào OpenFOAM4.

Ưu điểm của việc sử dụng OpenFOAM

  • Hiệu quả về chi phí: Là phần mềm mã nguồn mở, nó loại bỏ chi phí cấp phép liên quan đến các công cụ CFD thương mại.

  • Tính linh hoạt: Cấu trúc mô-đun của nó cho phép người dùng điều chỉnh nó cho phù hợp với các ứng dụng đa dạng mà không bị ràng buộc bởi các khuôn khổ độc quyền.

  • Hỗ trợ cộng đồng: Được hỗ trợ bởi cơ sở người dùng tích cực và tài liệu mở rộng từ OpenFOAM Foundation7.

Bắt đầu với OpenFOAM

  1. Cài đặt phần mềm từ trang web chính thức hoặc trình quản lý gói như hướng dẫn của Tạp chí Fedora8.

  2. Tìm hiểu quy trình làm việc cơ bản như tạo lưới, thiết lập trình giải và xử lý hậu kỳ bằng cách sử dụng các hướng dẫn có sẵn trên các nền tảng như Skill-Lync1.

  3. Thử nghiệm với các bộ giải được tạo sẵn hoặc thử tạo các bộ giải tùy chỉnh cho các nhu cầu cụ thể.

Bằng cách tận dụng các phương pháp số tiên tiến và kiến trúc mở, OpenFOAM trao quyền cho các kỹ sư và nhà nghiên cứu giải quyết các thách thức động lực học chất lỏng phức tạp một cách hiệu quả.

📍Bài viết chuyên sâu này khám phá cách sức mạnh của Động lực học chất lưu tính toán (CFD) nguồn mở với OpenFOAM đang cách mạng hóa thiết kế thông gió và sự thoải mái trong cabin xe.

📍Từ việc tối ưu luồng không khí và nhiệt độ để đảm bảo sức khỏe và sự an toàn cho hành khách 🌡️ đến việc tối đa hóa phạm vi lái xe của xe điện ⚡ bằng cách tinh chỉnh hiệu quả HVAC, CFD chính là chìa khóa.

📍Chúng tôi phân tích các nguyên tắc cơ bản về sự thoải mái trong cabin, khả năng của OpenFOAM và cách thức ứng dụng để đánh giá và cải thiện hệ thống thông gió.

📍Những điểm chính

🔷 Sự thoải mái trong cabin là tối quan trọng, ảnh hưởng đến sự an toàn và phạm vi hoạt động của EV.
🔷 OpenFOAM cung cấp giải pháp linh hoạt và tiết kiệm chi phí để phân tích luồng không khí và nhiệt chi tiết.
🔷 Mô phỏng chính xác giúp các kỹ sư tối ưu hóa thiết kế HVAC để có sự thoải mái và hiệu quả hơn.
🔷 Các số liệu như Dự đoán số phiếu trung bình (PMV) và Dự đoán phần trăm không hài lòng (PPD) được sử dụng để đánh giá và cải thiện sự thoải mái của hành khách một cách ảo.

📍Cho dù bạn là kỹ sư ô tô, người đam mê CFD hay chỉ đơn giản là tò mò về công nghệ đằng sau chuyến đi thoải mái của mình, thì bản tổng quan này là dành cho bạn.

Bạn có đang tận dụng sức mạnh của CFD nguồn mở trong các dự án kỹ thuật ô tô của mình không?

P-119 (+7r+3c+12)
#HVAC #Automotive-Ô tô #Engineering-Kỹ thuật #Industry-Công nghiệp #CFD #CabinComfort-Tiện nghi trong cabin

(St.)
Kỹ thuật

Gland Packing cho máy bơm

233

Gland packing cho máy bơm

Gland packing cho máy bơm & van từ Swift Supplies Australia
Gland packing – Wikipedia tiếng Việt
James Walker
Gland packing cho máy bơm | Gland packing nén | James Walker
Gland Packing for Pumps Stuffing Box Seal PTFE Packing Non ...
Mechanical Seals 3mm to 100mm Centrifugal Pump Gland Packing ...
Sealing Packing Rotary Pumps Mills Plunger Pumps Gland Packing Ramie and Flax Marine Packing
Packing for pumps | Compression packing | James Walker
Pump and Valve Gland Packing Manufacturers, Gland Packing ...

Bao bì tuyến cho máy bơm là một phương pháp làm kín được sử dụng rộng rãi được thiết kế để ngăn rò rỉ chất lỏng xung quanh trục quay hoặc pittông. Nó thường được sử dụng trong các ứng dụng công nghiệp như hàng hải, chế biến thực phẩm và môi trường mài mòn. Dưới đây là tổng quan về các loại bao bì tuyến, tính năng của chúng và những lưu ý khi sử dụng.

Một số loại vật liệu đóng gói tuyến có sẵn, mỗi loại phù hợp với các ứng dụng cụ thể:

  • : Bao gồm các tùy chọn như Style 3000G (sợi acrylic với than chì) và Style 5000 (100% than chì). Chúng lý tưởng cho các ứng dụng nhiệt độ cao lên đến 455°C và cung cấp khả năng kháng hóa chất tuyệt vời13.

  • : Các kiểu như 344 (PTFE nguyên chất) và 344FDA (PTFE cấp thực phẩm) phù hợp với môi trường kháng hóa chất và an toàn thực phẩm. Chúng hoạt động lên đến 260 ° C13.

  • : Được biết đến với khả năng chống mài mòn cao, thích hợp để xử lý phương tiện mài mòn13.

  • : Gore GFO (Style 8000T) kết hợp Teflon® và than chì để nâng cao độ tin cậy1.

  • : Bao bì dựa trên cây gai và lanh (Kiểu 921) là những lựa chọn kinh tế cho các ứng dụng hàng hải ở nhiệt độ thấp1.

  • : Phạm vi từ 104 °C (bao bì hàng hải) đến 455 °C (bao bì than chì nguyên chất)1.

  • : Bao bì PTFE và than chì thể hiện khả năng kháng hóa chất tuyệt vời, khiến chúng trở nên lý tưởng cho môi trường ăn mòn13.

  • : Bao bì dựa trên aramid phù hợp với môi trường mài mòn13.

  • : Bao bì PTFE được FDA phê duyệt có sẵn cho các ứng dụng chế biến thực phẩm1.

  • Giải pháp làm kín tiết kiệm chi phí.

  • Dễ dàng lắp đặt và bảo trì.

  • Thích hợp cho các máy bơm cũ hơn có vấn đề về sai lệch hoặc rung.

  • Khả năng chịu các thành phần bị mòn so với phớt cơ khí34.

  • Yêu cầu thay thế thường xuyên do mài mòn.

  • Kém hiệu quả hơn phớt cơ khí trong việc xử lý các chất ăn mòn hoặc mài mòn.

  • Rò rỉ có kiểm soát có thể được chấp nhận trong một số ứng dụng nhưng có thể dẫn đến kém hiệu quả4.

Phớt cơ khí cung cấp khả năng làm kín vượt trội, đặc biệt là cho các ứng dụng áp suất cao và nhiệt độ cao. Tuy nhiên, bao bì đệm vẫn là lựa chọn ưu tiên cho các máy bơm yêu cầu bảo trì đơn giản hơn hoặc trong trường hợp có thể chấp nhận được rò rỉ có thể dự đoán được4.

Lựa chọn và cài đặt phù hợp là rất quan trọng:

  1. Xác định các thông số như nhiệt độ, áp suất, tốc độ trục và loại chất lỏng.

  2. Đảm bảo các bộ phận của máy bơm ở tình trạng tốt để tránh mài mòn quá mức hoặc sai lệch.

  3. Thực hiện theo hướng dẫn của nhà sản xuất trong quá trình cài đặt để có hiệu suất tối ưu3.

Gland Packing tục là một lựa chọn niêm phong đáng tin cậy trong nhiều môi trường công nghiệp do tính linh hoạt và tiết kiệm chi phí của nó.

🚩 𝐆𝐥𝐚𝐧𝐝 𝐏𝐚𝐜𝐤𝐢𝐧𝐠 𝐟𝐨𝐫 𝐏𝐮𝐦𝐩𝐬
Gland sealing có thể điều chỉnh để sử dụng với áp suất và so với các loại phớt trục khác, chúng là giải pháp đơn giản hơn để ngăn ngừa rò rỉ trong máy bơm và đảm bảo hiệu quả hoạt động. Khả năng thích ứng và tính đơn giản của nó khiến nó trở thành lựa chọn ưu tiên cho việc bịt kín động trong máy trộn, máy bơm và van. Sau đây là cái nhìn sâu hơn về thiết kế, chức năng và các biện pháp thực hành tốt nhất của nó:

🔹 𝐖𝐡𝐚𝐭 𝐢𝐬 𝐆𝐥𝐚𝐧𝐝 𝐏𝐚𝐜𝐤𝐢𝐧𝐠?
Đệm tuyến là loại đệm tiếp xúc giúp giảm thiểu rò rỉ từ hộp nhồi bơm. Được làm từ vật liệu mềm dẻo như PTFE, sợi graphite hoặc sợi tự nhiên, nó vừa khít quanh trục bơm, cho phép quay đồng thời giảm thiểu rò rỉ chất lỏng.

🔹 Đặc tính và tính năng chính:
➤ LƯU Ý KHI SỬ DỤNG: Lắp đặt đúng cách đảm bảo làm mát và bôi trơn đầy đủ. Rò rỉ được kiểm soát khoảng 60 giọt mỗi phút là điều cần thiết để làm mát, bôi trơn và đạt hiệu suất tối ưu.
➤ 𝗟𝗮𝗻𝘁𝗲𝗿𝗻 𝗥𝗶𝗻𝗴𝘀: Được sử dụng để phân phối chất lỏng làm kín để bôi trơn miếng đệm và giảm áp suất đệm.
➤ 𝗧𝗲𝗺𝗽𝗲𝗿𝗮𝘁𝘂𝗿𝗲 𝗠𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁: Hoạt động mà không cần làm mát lên đến 120°C nhưng cần có áo nước làm mát cho nhiệt độ cao hơn hoặc chất lỏng nóng.
➤ LỢI ÍCH: Ngăn không khí lọt vào trong quá trình nâng hút và tăng cường bôi trơn.

🔹 𝐂𝐨𝐦𝐦𝐨𝐧 𝐂𝐡𝐚𝐥𝐥𝐞𝐧𝐠𝐞𝐬:
➤ 𝗢𝘃𝗲𝗿-𝗧𝗶𝗴𝗵𝘁𝗲𝗻𝗶𝗻𝗴: Ma sát quá mức từ việc đóng gói chặt có thể tạo ra nhiệt, làm cháy lớp đóng gói, làm mòn ống lót trục và làm tăng tải động cơ.
➤ 𝗜𝗺𝗽𝗿𝗼𝗽𝗲𝗿 𝗜𝗻𝘀𝘁𝗮𝗹𝗹𝗮𝘁𝗶𝗼𝗻: Dẫn đến nén không đều, rò rỉ quá mức hoặc lọt khí, gây ra các vấn đề về ô nhiễm, tạo lỗ rỗng và mồi bơm.

🔹 CÁCH bảo trì:
➤ Thường xuyên điều chỉnh đai ốc tuyến để duy trì độ nén thích hợp.

➤ Thay thế vòng đệm bị mòn để đảm bảo độ kín đáng tin cậy.
➤ Cắt vòng đệm chính xác để vừa với trục và lắp theo đúng trình tự.
➤ Làm sạch và bôi trơn bu lông tuyến trong quá trình đóng gói lại để tạo điều kiện nén đúng cách và đều.

💡 LƯU Ý:
Tính đơn giản, độ bền và khả năng cung cấp các chỉ báo hao mòn trực quan của vòng đệm tuyến khiến nó trở thành giải pháp làm kín đa năng cho các máy bơm xử lý nhiều loại chất lỏng khác nhau. Với việc lắp đặt và bảo dưỡng đúng cách, nó đảm bảo hoạt động trơn tru và kéo dài tuổi thọ của máy bơm.

(St.)
Kỹ thuật

Kỹ thuật luyện kim của thép song công: Cr và Ni xác định tính chất của chúng như thế nào?

151

Kỹ thuật luyện kim của thép song công: Cr và Ni xác định tính chất của chúng như thế nào?

patents.google.com
Thép không gỉ duplex crom cao
Ảnh hưởng của những thay đổi cấu trúc vi mô đối với tính chất ăn mòn cơ học và điện hóa của thép không gỉ duplex được ủ trong thời gian ngắn
astm.org
Ảnh hưởng của crom đến hành vi ăn mòn khí quyển của thép
Thép không gỉ duplex có bị rỉ sét không?
Bài viết đầy đủ: Sự thay đổi bề mặt của Coban-Crom và ...
Thép song công: Biểu tượng của sự xuất sắc về luyện kim ...
Giới thiệu về thép không gỉ 22% Chrome Duplex | Tập đoàn LFF

Thép không gỉ duplex có được các đặc tính độc đáo của chúng từ cấu trúc vi mô cân bằng của ferit và austenit, đạt được thông qua việc kiểm soát chính xác hàm lượng crom (Cr) và niken (Ni) cùng với các nguyên tố hợp kim khác. Những loại thép này kết hợp độ bền cao với khả năng chống ăn mòn đặc biệt, được điều chỉnh bởi các nguyên tắc kỹ thuật luyện kim.

Vai trò của Crom

Crom là nền tảng của khả năng chống ăn mòn trong thép song công:

  • Chống ăn mòn và rỗ: Mức Cr từ 23–27% (kết hợp với ≥2% Mo) đảm bảo khả năng chống ăn mòn rỗ và kẽ hở do clorua gây ra. Công thức Cr%+3×Mo%>32% rất quan trọng để tăng cường khả năng chống rỗ trong môi trường khắc nghiệt như môi trường biển13.

  • Bảo vệ khí quyển: Thép có ≥15% Cr thể hiện sự ăn mòn không đáng kể trong khí quyển biển, trong khi ≥12% Cr đủ cho môi trường công nghiệp / bán nông thôn3.

  • Độ ổn định pha: Cr cao ổn định pha ferit, góp phần vào cấu trúc song công của hợp kim (~ 50% ferit, 50% austenit)1.

Vai trò của Niken

Niken ảnh hưởng đến cân bằng pha và tính chất cơ học:

  • Ổn định Austenit: Ni (4–7%) thúc đẩy sự hình thành austenit, chống lại sự thống trị của ferit. Sự cân bằng này ngăn ngừa giòn và cải thiện độ dẻo14.

  • Hàn và xử lý nhiệt: Xử lý nhiệt sau hàn (PWHT) ở 1100 °C khôi phục lại trạng thái cân bằng ferit-austenit sau khi hàn. Thêm bột Ni trong quá trình hàn giúp ổn định hơn nữa austenit, giảm thiểu sự phân tách cấu trúc vi mô4.

  • Tối ưu hóa chi phí: Hàm lượng Ni thấp hơn so với thép austenit (ví dụ: 316L) giúp giảm chi phí vật liệu trong khi vẫn duy trì hiệu suất15.

Hiệu ứng hiệp đồng với các nguyên tố hợp kim

  • Nitơ: Tăng cường khả năng chống rỗ và độ ổn định của austenit, cho phép giảm hàm lượng Ni. Mức N điển hình (0,1–0,4%) cải thiện độ bền và khả năng chống ăn mòn1.

  • Molypden: Tăng khả năng chống ăn mòn cục bộ, đặc biệt là khi kết hợp với Cr1.

  • Mangan và Đồng: Mn (5–7%) hỗ trợ sự hình thành austenit, trong khi Cu (1,1–3%) cải thiện độ dẻo khi đúc1.

Hiệu suất cơ học và vi cấu trúc

  • Lợi ích pha kép: Pha ferit cung cấp độ bền, trong khi austenit mang lại độ dẻo dai. Sự cân bằng này dẫn đến cường độ chảy gấp đôi so với các loại austenit tiêu chuẩn5.

  • Rủi ro pha Sigma: Lão hóa nhiệt kéo dài có thể kết tủa σ pha giòn, làm giảm khả năng chống ăn mòn và tính chất cơ học. Ủ dung dịch (1050–1150°C) ngăn chặn điều này bằng cách hòa tan các pha thứ cấp24.

Ứng dụng và lựa chọn

Thép song công lý tưởng cho:

  • Thiết bị chế biến hàng hải và hóa chất (Cr + Mo cao).

  • Bình chịu áp lực và đường ống (tỷ lệ độ bền trên trọng lượng cao).

  • Kết cấu hàn yêu cầu PWHT để khôi phục cân bằng pha45.

Tóm lại, crom xác định khả năng chống ăn mòn và độ ổn định của ferit, trong khi niken và nitơ tối ưu hóa sự hình thành và độ dẻo của austenit. Sự tương tác của chúng, cùng với quá trình xử lý có kiểm soát, cho phép thép song công vượt trội hơn các loại thép không gỉ thông thường trong môi trường khắt khe.

Kỹ thuật luyện kim của thép Duplex: Cr và Ni xác định tính chất của chúng như thế nào ✴️

🛑 Trong thép không gỉ duplex, sự hiện diện cân bằng của crom (Cr) và niken (Ni) là điều cần thiết để đảm bảo cấu trúc vi mô hai pha, bao gồm khoảng 50% ferit (α) và 50% austenit (γ). Sự kết hợp này tạo ra các tính chất cơ học vượt trội hơn so với thép không gỉ austenit hoặc ferit thuần túy, ngoài khả năng chống ăn mòn tuyệt vời.

Vai trò của Crom (Cr) trong quá trình ổn định Ferrite

Cr là chất ổn định Ferrite mạnh, ảnh hưởng đến cấu trúc vi mô của thép song công bằng cách:

✔️ Mở rộng trường ổn định của Ferrite: Cr làm tăng nhiệt độ chuyển tiếp γ → α, thúc đẩy sự hình thành Ferrite ngay cả ở nhiệt độ cao.
✔️Giảm năng lượng tự do của Ferrite: Cr làm giảm năng lượng tự do của pha α, khiến nó ổn định hơn về mặt nhiệt động lực học.

Vai trò của Niken (Ni) trong quá trình ổn định Austenite

Ni chống lại tác động của Cr bằng cách thúc đẩy sự hình thành Austenite, điều này rất quan trọng để đạt được tỷ lệ 50% mong muốn của pha γ. Nó hoạt động bằng cách:

✔️Giảm nhiệt độ tới hạn của Austenite: Ni làm giảm nhiệt độ mà austenite hình thành, tạo điều kiện cho quá trình hình thành hạt nhân của nó trong quá trình làm nguội thép.

✔️Cân bằng tỷ lệ Ferrite/Austenite: Việc bổ sung Ni được kiểm soát (thường nằm trong khoảng từ 4,5% đến 7%) đảm bảo rằng thành phần austenite không bị giảm quá mức, ngăn ngừa ferrite dư thừa, điều này sẽ khiến vật liệu giòn.

Cân bằng Cr/Ni trong thép Duplex

😊 Trong thép duplex, tỷ lệ cân bằng giữa Cr (thường là 22–26%) và Ni (4,5–7%) đảm bảo rằng cả hai pha đều có mặt với lượng được kiểm soát. Điều này tạo ra vật liệu có độ bền cơ học cao, độ dẻo dai tuyệt vời, khả năng chống ăn mòn vượt trội và khả năng hàn tốt. Việc bổ sung molypden (Mo), nitơ (N) và mangan (Mn) có thể hỗ trợ thêm cho việc điều chỉnh thành phần pha và tối ưu hóa các đặc tính của thép. 👏

👽 Phân tích EBSD và EDS sử dụng bản đồ pha và bản đồ thành phần của Lean Duplex UNS S32304 sau khi nung ở nhiệt độ 1150 ºC trong kính hiển vi điện tử quét (SEM) TESCAN Clara được trang bị đầu dò X-MAX từ Oxford Instruments NanoAnalysis plc.

#ebsd, #microscopy-kính hiển vi, #materialsresearch-nghiên cứu vật liệu, #pipelines-đường ống, #duplex

(St.)
Kỹ thuật

𝗟𝗶𝘀𝘁 𝗼𝗳 𝘀𝗼𝗳𝘁𝘄𝗮𝗿𝗲𝘀 𝗳𝗼𝗿 𝗱𝗶𝗳𝗳𝗲𝗿𝗲𝗻𝘁 𝗽𝗿𝗼𝗰𝗲𝘀𝘀 𝗲𝗾𝘂𝗶𝗽𝗺𝗲𝗻𝘁𝘀

193

𝗟𝗶𝘀𝘁 𝗼𝗳 𝘀𝗼𝗳𝘁𝘄𝗮𝗿𝗲𝘀 𝗳𝗼𝗿 𝗱𝗶𝗳𝗳𝗲𝗿𝗲𝗻𝘁 𝗽𝗿𝗼𝗰𝗲𝘀𝘀 𝗲𝗾𝘂𝗶𝗽𝗺𝗲𝗻𝘁𝘀 !!

↳ 𝗣𝘂𝗺𝗽𝘀 & 𝗖𝗼𝗺𝗽𝗿𝗲𝘀𝘀𝗼𝗿𝘀 : :

Pipe Flow Expert: Thủy lực bơm và phân tích mạng lưới đường ống

AFT Fathom: Lưu lượng chất lỏng và kích thước bơm trong đường ống

AFT Arrow: Phân tích lưu lượng khí trong đường ống và máy nén

Aspen HYSYS / Aspen Plus: Mô hình hóa bơm và máy nén trong mô phỏng quy trình

CHEMCAD: Mô phỏng quy trình bao gồm mô hình hóa bơm và máy nén

Pump-FLO: Lựa chọn bơm và đánh giá hiệu suất

↳ 𝗗𝗶𝘀𝘁𝗶𝗹𝗹𝗮𝘁𝗶𝗼𝗻 & 𝗦𝗲𝗽𝗮𝗿𝗮𝘁𝗶𝗼𝗻 𝗖𝗼𝗹𝘂𝗺𝗻𝘀 :

Aspen Plus / Aspen HYSYS – Thiết kế cột chưng cất và phân tích khay/đóng gói

ProSim Distillation – Mô phỏng và tối ưu hóa cột

CHEMCAD – Mô hình hóa và tối ưu hóa cột

Koch-Glitsch KG-TOWER – Lựa chọn khay và đóng gói cho cột chưng cất

Sulcol – Thiết kế thủy lực khay sàng

↳ 𝗛𝗲𝗮𝘁 𝗘𝘅𝗰𝗵𝗮𝗻𝗴𝗲𝗿𝘀 :

HTRI Xchanger Suite – Thiết kế và đánh giá bộ trao đổi nhiệt

Aspen EDR – Bộ trao đổi nhiệt nhiệt và cơ học thiết kế

CHEMCAD – Thiết kế bộ trao đổi nhiệt và đánh giá hiệu suất

Hextran – Thiết kế mạng bộ trao đổi nhiệt tiên tiến

↳ 𝗥𝗲𝗮𝗰𝘁𝗼𝗿𝘀 (𝗖𝗦𝗧𝗥, 𝗣𝗙𝗥, 𝗙𝗹𝘂𝗶𝗱𝗶𝘇𝗲𝗱 𝗕𝗲𝗱𝘀, 𝗲𝘁𝗰.)

Aspen Plus / Aspen HYSYS – Mô hình lò phản ứng cho phản ứng hóa học

gPROMS Process Builder – Mô phỏng lò phản ứng và mô hình động học tiên tiến

COMSOL Multiphysics – Động lực học chất lưu tính toán (CFD) và mô hình phản ứng

ANSYS Fluent – ​​Mô hình dòng chảy lò phản ứng và truyền nhiệt dựa trên CFD

↳ 𝗣𝗿𝗲𝘀𝘀𝘂𝗿𝗲 𝗦𝗮𝗳𝗲𝘁𝘆 𝗩𝗮𝗹𝘃𝗲𝘀 (𝗣𝗦𝗩):

Aspen Flare System Analyzer – Phân tích van xả và hệ thống xả

Pressure Relief Analysis (PRV) – Tính toán kích thước PSV và hệ thống xả

API RP 520 PSV Sizing Tools – Kích thước PSV tiêu chuẩn API

↳ 𝟲+ 𝗲𝗾𝘂𝗶𝗽𝗺𝗲𝗻𝘁𝘀 𝗲𝘅𝗰𝗲𝗹 𝘀𝗶𝘇𝗶𝗻𝗴 𝗽𝗮𝗰𝗸𝗮𝗴𝗲
https://lnkd.in/gCydJhWK

↳ 𝗣𝗿𝗼𝗰𝗲𝘀𝘀 𝗲𝗾𝘂𝗶𝗽𝗺𝗲𝗻𝘁 𝗠𝗮𝘀𝘁𝗲𝗿𝗰𝗼𝘂𝗿𝘀𝗲 with all the important topics ↡!!
https://lnkd.in/gp4pHWUx

(St.)
Kỹ thuật

Các loại máy bơm ly tâm theo API 610

362
𝐂𝐞𝐧𝐭𝐞𝐫𝐥𝐢𝐧𝐞-𝐌𝐨𝐮𝐧𝐭𝐞𝐝 𝐂𝐞𝐧𝐭𝐫𝐢𝐟𝐮𝐠𝐚𝐥 𝐏𝐮𝐦𝐩 (𝐎𝐇-2):

Máy bơm ly tâm lắp ở tâm được phân loại là OH-2 theo tiêu chuẩn API-610 và được thiết kế để cung cấp đáng tin cậy và hiệu quả trong các ứng dụng nhiệt độ cao. Dưới đây là các tính năng độc đáo của chúng khiến chúng trở nên nổi bật:

✅ 𝗖𝗲𝗻𝘁𝗲𝗿𝗹𝗶𝗻𝗲-𝗠𝗼𝘂𝗻𝘁𝗲𝗱 𝗗𝗲𝘀𝗶𝗴𝗻: Giảm thiểu ứng suất nhiệt trên trục và vòi phun, giảm độ lệch trục và duy trì sự liên kết ngay cả ở nhiệt độ cao. Lý tưởng cho các ứng dụng nhiệt độ cao thường vượt quá 120°C.

✅ 𝗥𝗼𝗯𝘂𝘀𝘁 𝗖𝗼𝗻𝘀𝘁𝗿𝘂𝗰𝘁𝗶𝗼𝗻: Những máy bơm này được chế tạo chắc chắn với kết cấu dạng dây, vỏ dày hơn, trục và bu lông nặng hơn, hỗ trợ áp suất lên đến 40 bar ở 38°C. Những máy bơm này được thiết kế để phục vụ cho công việc nặng nhọc.

✅ 𝗘𝗻𝗵𝗮𝗻𝗰𝗲𝗱 𝗣𝗶𝗽𝗶𝗻𝗴 𝗦𝘂𝗽𝗽𝗼𝗿𝘁: Xếp hạng loại vòi phun của chúng thường tối thiểu là 300 PSI. Ứng suất đường ống được truyền trực tiếp hơn đến nền móng và do đó ít có khả năng gây biến dạng và sai lệch của cụm bơm, đảm bảo hiệu suất ổn định ngay cả ở nhiệt độ cao.

✅ 𝗕𝗮𝗰𝗸 𝗣𝘂𝗹𝗹𝗢𝘂𝘁 𝗔𝘀𝘀𝗲𝗺𝗯𝗹𝘆: Đơn giản hóa việc bảo trì bằng cách cho phép tháo rời bộ phận quay mà không cần tháo vỏ hút, vòi hút-xả, trục khớp nối và động cơ dẫn động.

✅ ĐẶC ĐIỂM NỔI BẬT: Một số máy bơm được thiết kế với diện tích mắt cánh quạt lớn hơn, cần ít NPSHR hơn so với máy bơm gắn chân có cùng kích thước trong cùng điều kiện vận hành.

✅ ĐẶC ĐIỂM NỔI BẬT: Máy bơm OH-2 được trang bị vỏ xoắn kép để giảm tải hướng tâm trên trục, đảm bảo độ ổn định và vận hành mượt mà hơn.

✅ 𝗔𝗱𝘃𝗮𝗻𝗰𝗲𝗱 𝗖𝗼𝗼𝗹𝗶𝗻𝗴: Vỏ ổ trục có cánh tản nhiệt thường được cung cấp để làm mát và tản nhiệt tối đa từ vỏ ổ trục.

Vỏ ổ trục hấp thụ mọi lực tác động lên trục bơm và duy trì vị trí rôto ổn định trong quá trình vận hành. Trục thường được hỗ trợ bởi ổ bi rãnh sâu và ổ bi tiếp xúc góc. Làm kín trục đạt được thông qua phớt cơ khí.

𝗢𝗛-𝟮 𝗣𝘂𝗺𝗽𝘀 là giải pháp mạnh mẽ cho các ứng dụng áp suất trung bình đến cao và nhiệt độ cao, đảm bảo độ bền và hiệu quả tối đa.

Máy bơm ly tâm treo theo chiều dọc

Debem
Cách chọn máy bơm ly tâm ngang hoặc dọc – Debem
yesyen.com
patents.google.com
Thiết bị bơm ly tâm đứng
Máy bơm ly tâm đứng để làm rỗng bể nhanh chóng
VS5, treo dọc - Delta-p
VS6, Treo dọc - Delta-p
Máy bơm ly tâm dọc, chìm, bể phốt, sà lan, đông lạnh
VS1, Treo dọc - Delta-p

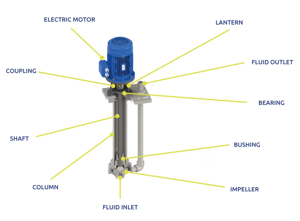

Máy bơm ly tâm treo thẳng đứng là một loại máy bơm ly tâm cụ thể được đặc trưng bởi sự căn chỉnh và thiết kế thẳng đứng, làm cho chúng phù hợp với một số ứng dụng công nghiệp nhất định. Dưới đây là tổng quan về các tính năng, nguyên lý làm việc, ưu điểm và công dụng phổ biến của chúng.

  • : Trong máy bơm ly tâm treo thẳng đứng, động cơ được đặt phía trên trục bơm. Thiết kế này cho phép máy bơm chiếm không gian sàn tối thiểu so với các mô hình nằm ngang1.

  • : Cụm máy bơm thường được bao bọc trong một vỏ thẳng đứng và có thể bao gồm nhiều giai đoạn để tăng hiệu quả. Các bộ phận của máy bơm thường được hỗ trợ từ trên xuống, cho phép dễ dàng rút ra để bảo trì3.

  • : Các máy bơm này có thể được ghép nối chặt chẽ (kết nối trực tiếp giữa động cơ và máy bơm) hoặc ghép nối dài (sử dụng giá đỡ đệm)1.

Giống như các máy bơm ly tâm khác, các mô hình treo thẳng đứng hoạt động theo nguyên tắc truyền động năng cho chất lỏng bằng cách sử dụng cánh quạt quay:

  1. Chất lỏng đi vào máy bơm ở mắt cánh quạt.

  2. Cánh quạt quay, tạo ra lực ly tâm làm tăng vận tốc của chất lỏng.

  3. Năng lượng vận tốc được chuyển đổi thành năng lượng áp suất khi chất lỏng di chuyển qua vỏ hoặc bộ khuếch tán24.

  • : Máy bơm đứng chiếm ít diện tích sàn hơn, lý tưởng cho việc lắp đặt với diện tích hạn chế1.

  • : Chúng có khả năng xử lý chất lỏng áp suất cao và có thể hoạt động hiệu quả ở nhiệt độ cao1.

  • : Những máy bơm này rất thích hợp để nâng chất lỏng từ bể chứa sâu hoặc bể chứa1.

  • : Cấu hình dọc thường cho phép truy cập dễ dàng hơn vào các bộ phận của máy bơm để bảo dưỡng3.

Máy bơm ly tâm treo thẳng đứng được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu chuyển chất lỏng hoặc nâng từ bể chứa hoặc bể chứa. Các ứng dụng điển hình bao gồm:

  • Hệ thống chuyển chất lỏng với chất rắn lơ lửng1.

  • Hệ thống xử lý nước thải và bùn5.

  • Công trình cấp nước và trạm nâng1.

  • Công nghiệp chế biến và chế tạo hóa chất5.

Mặc dù máy bơm ly tâm đứng mang lại một số lợi ích, nhưng chúng có thể có những hạn chế như phụ thuộc vào động cơ điện, điều này có thể hạn chế việc sử dụng chúng trong môi trường yêu cầu nguồn điện thay thế1.

Tóm lại, máy bơm ly tâm treo thẳng đứng là giải pháp linh hoạt, hiệu quả cho các ứng dụng yêu cầu thiết kế nhỏ gọn và khả năng áp suất cao. Cấu hình độc đáo của chúng khiến chúng không thể thiếu trong các ngành công nghiệp mà hạn chế về không gian hoặc yêu cầu độ sâu là rất quan trọng.



🌟 𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥𝐥𝐲 𝐒𝐮𝐬𝐩𝐞𝐧𝐝𝐞𝐝 𝐂𝐞𝐧𝐭𝐫𝐢𝐟𝐮𝐠𝐚𝐥 𝐏𝐮𝐦𝐩𝐬: 🌟
Theo API-610, máy bơm ly tâm được phân loại thành ba loại: máy bơm treo, máy bơm giữa các ổ trục và máy bơm treo thẳng đứng. Hôm nay chúng ta sẽ thảo luận về máy bơm treo thẳng đứng.

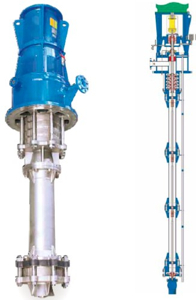

𝐕𝐒-1: 𝐖𝐞𝐭 𝐏𝐢𝐭 𝐒𝐢𝐧𝐠𝐥𝐞-𝐂𝐚𝐬𝐢𝐧𝐠 𝐃𝐢𝐟𝐟𝐮𝐬𝐞𝐫 𝐏𝐮𝐦𝐩
Những máy bơm này là một loại máy bơm tuabin thẳng đứng hoạt động tốt ở những nơi mà máy bơm ngang không đáp ứng được, đặc biệt là khi giải quyết các thách thức của NPSHA. Các cánh khuếch tán được sắp xếp sao cho chất lỏng được bơm được xả qua cột bơm. Những máy bơm này là sự lựa chọn hoàn hảo cho:
🔹 Giếng sâu, hố ga, thủy lợi, cung cấp nước
🔹 Khai thác và tách nước ngưng tụ

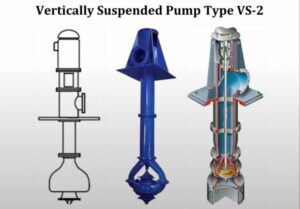

2. 𝐕𝐒-2: 𝐖𝐞𝐭 𝐏𝐢𝐭 𝐒𝐢𝐧𝐠𝐥𝐞-𝐂𝐚𝐬𝐢𝐧𝐠 𝐕𝐨𝐥𝐮𝐭𝐞 𝐏𝐮𝐦𝐩
Được thiết kế để lắp đặt hố ướt và chủ yếu được sử dụng để bơm nước và các chất lỏng không nguy hiểm khác. Cánh quạt có thể là loại hướng tâm hoặc loại dòng chảy hỗn hợp. Chúng được sử dụng cho nhiều ứng dụng như sau:
🔹 Tưới tiêu nông nghiệp, giếng sâu, hố ga, tháp giải nhiệt
🔹 Nguồn cung cấp nước đô thị, thoát nước, khai thác nước ngưng tụ

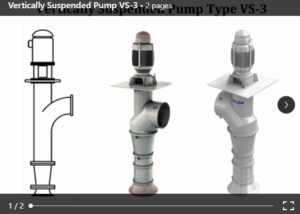

3. 𝐕𝐒-3: 𝐒𝐢𝐧𝐠𝐥𝐞-𝐂𝐚𝐬𝐢𝐧𝐠 𝐀𝐱𝐢𝐚𝐥-𝐅𝐥𝐨𝐰 𝐏𝐮𝐦𝐩
Được tối ưu hóa cho các hệ thống áp suất thấp, các máy bơm này xả chất lỏng qua cột bơm. Cánh quạt là loại dòng trục hoặc loại cánh quạt và cung cấp công suất cao hơn; và được sử dụng cho các ứng dụng như sau:
🔹 Thoát nước, kiểm soát lũ lụt, tưới tiêu
🔹 Hệ thống tháp giải nhiệt và nước làm mát, hệ thống cung cấp nước đô thị.

4. 𝐕𝐒-4: 𝐒𝐢𝐧𝐠𝐥𝐞-𝐂𝐚𝐬𝐢𝐧𝐠 𝐕𝐨𝐥𝐮𝐭𝐞 𝐋𝐢𝐧𝐞-𝐒𝐡𝐚𝐟𝐭 𝐏𝐮𝐦𝐩
Các máy bơm hố ga này có một cột xả riêng biệt. Trục bơm được hỗ trợ bởi các ổ trục trục trung gian để hỗ trợ thêm.

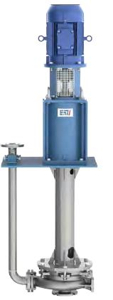

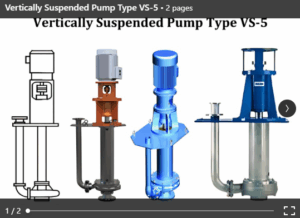

5. 𝐕𝐒-5: 𝐂𝐚𝐧𝐭𝐢𝐥𝐞𝐯𝐞𝐫 𝐒𝐮𝐦𝐩
Máy bơm này có thiết kế đơn giản hơn, không có ổ trục trung gian để hỗ trợ trục bơm. Nó có một cột xả riêng để cung cấp chất lỏng.

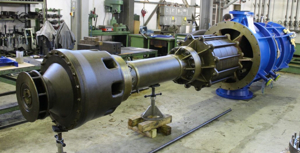

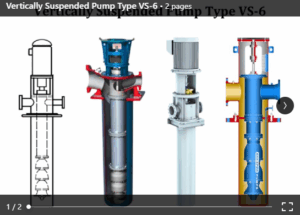

6. 𝐕𝐒-6: 𝐃𝐨𝐮𝐛𝐥𝐞-𝐂𝐚𝐬𝐢𝐧𝐠 𝐃𝐢𝐟𝐟𝐮𝐬𝐞𝐫 𝐓𝐲𝐩𝐞 𝐏𝐮𝐦𝐩
Do thiết kế vỏ đôi, những máy bơm này còn được gọi là Máy bơm đóng hộp thẳng đứng. Máy bơm là loại nhiều tầng và các cánh khuếch tán được sắp xếp sao cho chất lỏng được bơm được xả qua cột bơm.

7. 𝐕𝐒-7: 𝐃𝐨𝐮𝐛𝐥𝐞-𝐂𝐚𝐬𝐢𝐧𝐠 𝐕𝐨𝐥𝐮𝐭𝐞 𝐏𝐮𝐦𝐩
Được thiết kế đặc biệt cho chất lỏng nguy hiểm, các máy bơm này có vỏ chịu lực nặng cho điều kiện áp suất cao. Máy bơm có thể được làm bằng vỏ hoặc bát nặng để xử lý áp suất làm việc cao hơn. Cánh quạt đơn phát triển cột áp và công suất cao hơn giúp loại bỏ nhu cầu về các giai đoạn bổ sung và sau đó là các ổ trục bổ sung.

🔍 Máy bơm treo thẳng đứng đáp ứng nhiều nhu cầu công nghiệp khác nhau, cho dù đó là xử lý phương tiện mài mòn hay đảm bảo nguồn cung cấp nước liền mạch.

💡 Máy bơm treo thẳng đứng đóng vai trò quan trọng trong công nghiệp để xử lý các loại chất lỏng khác nhau, từ nước và hydrocarbon nhẹ đến chất lỏng mài mòn và ăn mòn.

Máy bơm ly tâm treo (Phân loại API-610)

axflow.com
Chứng chỉ API 610
sulzer.com
Máy bơm API 610 và ISO 13709
Tập trung vào các nguyên tắc cơ bản (Phần một): Máy bơm ly tâm có cánh quạt nhô ra

Máy bơm ly tâm nhô ra là một phân loại chính theo tiêu chuẩn API 610, được sử dụng rộng rãi trong các ngành công nghiệp dầu khí và hóa dầu. Những máy bơm này được thiết kế với các cánh quạt kéo dài ra ngoài ổ trục hướng tâm, yêu cầu hệ thống hỗ trợ xử lý tất cả các lực, bao gồm cả các lực từ khối lượng nhô ra, động lực học rôto và lực thủy lực14.

Các tính năng chính của máy bơm treo (OH) theo API 610

  • Thiết kế: Cánh quạt được đúc hẫng hoặc “nhô ra” ở một bên của cụm ổ trục của máy bơm. Thiết kế này đơn giản hóa việc bảo trì và cho phép cấu hình nhỏ gọn.

  • Các loại lắp:

    • OH1: Gắn chân với cánh quạt một tầng và khớp nối linh hoạt.

    • OH2: Gắn đường tâm với cấu hình nằm ngang để xử lý giãn nở nhiệt tốt hơn.

    • OH3: Một máy bơm nội tuyến thẳng đứng với vỏ ổ trục tích hợp.

    • OH4: Thẳng đứng thẳng hàng với khớp nối cứng và không có vỏ ổ trục riêng biệt.

    • OH5: Máy bơm nội tuyến thẳng đứng kết hợp gần.

    • OH6: Bơm tốc độ cao, tích hợp cho các ứng dụng chuyên dụng6.

Ứng dụng

Máy bơm treo rất linh hoạt và được sử dụng trong các ngành công nghiệp khác nhau cho:

  • Xử lý nước sản xuất

  • Bơm thức ăn và tăng áp

  • Chuyển hydrocacbon

  • Quản lý nước ngưng1.

Lợi thế

  1. Thiết kế nhỏ gọn: Lý tưởng cho các cài đặt hạn chế về không gian.

  2. Dễ bảo trì: Thiết kế nhô ra cho phép tiếp cận cánh quạt và các bộ phận khác dễ dàng hơn.

  3. Tính linh hoạt: Thích hợp cho nhiều loại tốc độ và áp suất dòng chảy.

Tầm quan trọng của việc tuân thủ API 610

API 610 đảm bảo rằng máy bơm treo đáp ứng các tiêu chí nghiêm ngặt về độ tin cậy, an toàn và hiệu suất trong môi trường khắt khe. Điều này bao gồm kết cấu mạnh mẽ, khả năng chịu nhiệt độ cao và thời gian ngừng hoạt động tối thiểu thông qua các hoạt động bảo trì tập trung vào độ tin cậy45.



💡 𝐎𝐯𝐞𝐫𝐡𝐮𝐧𝐠 𝐂𝐞𝐧𝐭𝐫𝐢𝐟𝐮𝐠𝐚𝐥 𝐏𝐮𝐦𝐩𝐬 (𝐀𝐏𝐈-610 𝐂𝐥𝐚𝐬𝐬𝐢𝐟𝐢𝐜𝐚𝐭𝐢𝐨𝐧) 🌟
Bơm ly tâm là thiết bị quay thiết yếu nhất trong các ngành công nghiệp và theo API-610, chúng được phân loại thành bơm treo, bơm giữa các ổ trục và bơm treo thẳng đứng. Hãy cùng tìm hiểu **Máy bơm loại treo** và các tính năng độc đáo của chúng:

🔹 𝐎𝐇𝐨𝐫𝐢𝐳𝐨𝐧𝐭𝐚𝐥, 𝐅𝐨𝐨𝐭-𝐌𝐨𝐮𝐧𝐭𝐞𝐝):
Đây là máy bơm một tầng nhỏ gọn, nhẹ được lắp trực tiếp trên đế hoặc bệ trượt. Dễ lắp đặt, vận hành và bảo trì, giúp tiết kiệm chi phí cho nhiều ứng dụng khác nhau.

🔹 𝐎𝐇-2 (𝐇𝐨𝐫𝐢𝐳𝐨𝐧𝐭𝐚𝐥, 𝐂𝐞𝐧𝐭𝐞𝐫𝐥𝐢𝐧𝐞-𝐌𝐨𝐮𝐧𝐭𝐞𝐝):
Máy bơm này được thiết kế cho các dịch vụ nhiệt độ cao. Với chân lắp ở đường tâm của vỏ, nó cho phép giãn nở đều lên trên và xuống dưới, ngăn ngừa ứng suất nhiệt có hại và tải vòi phun quá mức.

🔹 𝐎𝐇-3 (𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥, 𝐈𝐧𝐥𝐢𝐧𝐞 𝐁𝐞𝐚𝐫𝐢𝐧𝐠 𝐅𝐫𝐚𝐦𝐞):
Đây là một máy bơm thẳng đứng với vỏ ổ trục tích hợp để hấp thụ mọi tải trọng. Bộ truyền động được ghép nối linh hoạt và gắn trên một giá đỡ tích hợp với máy bơm.

🔹 𝐎𝐇-4 (𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥, 𝐑𝐢𝐠𝐢𝐝𝐥𝐲):
Đây là một máy bơm thẳng đứng được ghép cứng trong đó trục được kết nối trực tiếp với trục truyền động. Tuy nhiên, máy bơm này không tuân thủ đầy đủ API-610.

🔹 𝐎𝐇-5 (𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥, 𝐂𝐥𝐨𝐬𝐞-𝐂𝐨𝐮𝐩𝐥𝐞𝐝):
Máy bơm này có cánh quạt được gắn trực tiếp trên trục truyền động. Nó đơn giản nhưng hiệu quả, mặc dù không đáp ứng tất cả các yêu cầu của API-610.

🔹 𝐎𝐇-6 (𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥, 𝐇𝐢𝐠𝐡-𝐒𝐩𝐞𝐞𝐝 𝐈𝐧𝐭𝐞𝐠𝐫𝐚𝐥 𝐆𝐞𝐚𝐫):
Những máy bơm tốc độ cao này được dẫn động bởi hộp số tăng áp tích hợp. Cánh quạt được lắp trực tiếp trên trục đầu ra của hộp số. Không có khớp nối giữa máy bơm và hộp số. Tuy nhiên, hộp số được ghép nối linh hoạt với bộ truyền động.

💡 𝐖𝐡𝐲 𝐎𝐯𝐞𝐫𝐡𝐮𝐧𝐠 𝐏𝐮𝐦𝐩𝐬?
Bơm treo rất linh hoạt, tiết kiệm không gian, được thiết kế riêng cho các nhu cầu vận hành cụ thể và được sử dụng phổ biến nhất trong các ngành công nghiệp. Việc lựa chọn đúng loại đảm bảo độ tin cậy, giảm ứng suất lên các bộ phận và tăng hiệu quả.

💬 Tất cả các bơm ly tâm treo đều được ghép nối linh hoạt và do đó chúng có thể điều chỉnh độ lệch, lệch hoặc góc nhỏ. Trục rôto thường được hỗ trợ trên một cặp ổ bi tiếp xúc góc ở đầu truyền động và ổ bi rãnh sâu một dãy/hoặc ổ bi lăn ở đầu không truyền động.

💡 Bơm ly tâm treo loại 𝐎𝐇-5
Bơm loại OH-5 là bơm ly tâm thẳng đứng, ghép chặt không có khớp nối cho trục của chúng. Cánh quạt được lắp trên trục truyền động động cơ mở rộng, mang đến giải pháp bơm ghép chặt rất nhỏ gọn. Thiết kế của nó cho phép kết nối trực tiếp với đường ống và móng, giúp giảm thiểu chi phí lắp đặt.

𝐖𝐡𝐲 𝐂𝐡𝐨𝐨𝐬𝐞 𝐎𝐇-5 𝐏𝐮𝐦𝐩𝐬?
✅ Định hướng thẳng đứng của các kết nối hút và xả giúp chất lỏng chảy trơn tru.
✅ Thiết kế thẳng đứng: Thiết kế thẳng đứng lý tưởng cho các ứng dụng có vấn đề về không gian vì chúng cần ít không gian hơn 4-6 lần để lắp đặt.
✅ 𝗘𝗻𝗵𝗮𝗻𝗰𝗲𝗱 𝗗𝘂𝗿𝗮𝗯𝗶𝗹𝗶𝘁𝘆: Chịu được nhiều tải trọng hơn trên các mặt bích của chúng do giãn nở nhiệt hoặc ứng suất cơ học gây ra.
✅ 𝗕𝗲𝘁𝘁𝗲𝗿 𝗡𝗣𝗦𝗛 𝗣𝗲𝗿𝗳𝗼𝗿𝗺𝗮𝗻𝗰𝗲: Vượt trội hơn các phiên bản OH-2 về khả năng cung cấp NPSH do thiết kế vốn có của nó.

𝐊𝐞𝐲 𝐅𝐞𝐚𝐭𝐮𝐫𝐞𝐬:
🌟 Thiết kế một tầng, một lần hút đơn giản và đáng tin cậy.
🌟 Vỏ hướng tâm với hút/xả “bên hông” để chất lỏng chảy trơn tru.
🌟 Phớt cơ khí hộp mực tuân thủ API-682 với các kế hoạch phớt phù hợp để xả, làm mát, sưởi ấm, làm nguội và hệ thống chất lỏng đệm.
🌟 Thiết kế kéo ra từ trên cùng giúp tháo lắp cụm quay và bảo trì dễ dàng mà không làm hỏng vỏ hút và đường ống.
🌟 Cấu hình thẳng hàng nhỏ gọn giúp loại bỏ nhu cầu về tấm đế đắt tiền.

𝐀𝐩𝐩𝐥𝐢𝐜𝐚𝐭𝐢𝐨𝐧𝐬:
Từ các nhà máy hóa chất và hóa dầu đến dược phẩm, dịch vụ cứu hỏa và hệ thống cung cấp nước cho tòa nhà, 𝗢𝗛-𝟱 𝗣𝘂𝗺𝗽𝘀 mang lại hiệu suất hiệu quả trên khắp các ngành công nghiệp.

𝐋𝐞𝐚𝐝𝐢𝐧𝐠 𝐌𝐚𝐧𝐮𝐟𝐚𝐜𝐭𝐮𝐫𝐞𝐫𝐬:
🔹 KEPL (Kirloskar Ebara Pumps Limited): Model KV5
🔹 Rodelta Pumps: Model ETL
🔹 Ruhrpumpen: Model SPN

💡 Bơm OH-5 là lựa chọn tốt nhất khi vấn đề hạn chế về không gian là một vấn đề trong các nhà máy xử lý vì chúng chiếm không gian nhỏ hơn so với các đối tác nhô ra của chúng như bơm OH-1 và OH-2. 👇

🌟 𝐎𝐯𝐞𝐫𝐡𝐮𝐧𝐠 𝐂𝐞𝐧𝐭𝐫𝐢𝐟𝐮𝐠𝐚𝐥 𝐏𝐮𝐦𝐩 𝐓𝐲𝐩𝐞 𝐎𝐇-6:
Máy bơm loại OH-6 là máy bơm ly tâm bánh răng tích hợp dạng đứng, có thể quay với tốc độ cao lên đến 20.000 vòng/phút và được thiết kế cho các ứng dụng áp suất cao. Các máy bơm này có hộp số tăng tốc tích hợp với máy bơm.Cánh quạt được lắp trực tiếp trên trục ra của hộp số. Có thể thêm bộ phận dẫn tùy chọn vào cánh quạt để giảm yêu cầu NPSH lên đến 70%. Không có khớp nối giữa máy bơm và hộp số. Tuy nhiên, hộp số được ghép linh hoạt với động cơ và có hệ thống bôi trơn áp suất bên trong. Cụm trục tốc độ cao được thiết kế để giảm tải hướng tâm và giảm thiểu rung động.Buồng phớt chứa phớt cơ học tiêu chuẩn ở bất kỳ cấu hình nào như phớt cơ học đơn-đôi hoặc song song cùng với hệ thống phớt phụ trợ. và sơ đồ phớt.𝐖𝐡𝐲 𝐂𝐡𝐨𝐨𝐬𝐞 𝐎𝐇-6 𝐏𝐮𝐦𝐩𝐬?
✅ 𝗛𝗶𝗴𝗵-𝗦𝗽𝗲𝗲𝗱 𝗣𝗲𝗿𝗳𝗼𝗿𝗺𝗮𝗻𝗰𝗲: Hoạt động ở tốc độ lên đến 20.000 vòng/phút để có áp suất xả vượt trội.
✅ Cấu hình thẳng đứng: Cấu hình thẳng đứng tiết kiệm không gian sàn có giá trị, điều này rất quý giá đối với bất kỳ nhà máy xử lý nào.
✅ Cấu hình thẳng đứng: Thiết kế truyền động bánh răng tích hợp giúp giảm thiểu mức tiêu thụ năng lượng và tối ưu hóa hiệu quả và hiệu suất.
✅ BƠM … 𝐊𝐞𝐲 𝐅𝐞𝐚𝐭𝐮𝐫𝐞𝐬:
🔹 𝗛𝗶𝗴𝗵 𝗛𝗲𝗮𝗱, 𝗟𝗼𝘄 𝗙𝗹𝗼𝘄: Hoàn hảo cho các ứng dụng hạng nặng với áp suất hút cao và nhiệt độ đa dạng. 🔹 𝗙𝗹𝗲𝘅𝗶𝗯𝗹𝗲 𝗖𝗼𝗻𝗳𝗶𝗴𝘂𝗿𝗮𝘁𝗶𝗼𝗻𝘀: Các tùy chọn lắp trên đường thẳng đứng hoặc lắp trên đế để phù hợp với nhu cầu của quy trình.
🔹 𝗜𝗻𝗱𝘂𝗰𝗲𝗿 𝗢𝗽𝘁𝗶𝗼𝗻: Giảm yêu cầu NPSH tới 70%.
🔹 𝗥𝗼𝗯𝘂𝘀𝘁 𝗕𝘂𝗶𝗹𝗱: Được thiết kế cho các dịch vụ hạng nặng và chứng minh khoảng cách rộng rãi giữa cánh quạt và bộ khuếch tán để ngăn ngừa khả năng cọ xát vô tình.
🔹 ĐẶC ĐIỂM CỦA 𝗢𝗽𝘁𝗶𝗺𝗶𝘇𝗲𝗱: Hình dạng cánh quạt, bộ khuếch tán và bộ tạo áp hiệu quả đảm bảo hiệu suất đáng tin cậy.𝐀𝐩𝐩𝐥𝐢𝐜𝐚𝐭𝐢𝐨𝐧𝐬:
⚙️ Bơm cấp liệu
⚙️ Bơm tăng áp
⚙️ Bơm đáy
⚙️ Bơm nước rửa
⚙️ Bơm hồi lưu
⚙️ Bơm nước ngưng tụ🌍 𝗢𝗛-𝟲 𝗣𝘂𝗺𝗽𝘀 cung cấp các dịch vụ hữu ích đáng tin cậy và hiệu quả nhất theo yêu cầu trong các Nhà máy lọc dầu, Nhà máy hóa chất và hóa dầu, các đơn vị phát điện và các ngành công nghiệp chế biến đặc biệt 👇𝐎𝐯𝐞𝐫𝐡𝐮𝐧𝐠 𝐂𝐞𝐧𝐭𝐫𝐢𝐟𝐮𝐠𝐚𝐥 𝐏𝐮𝐦𝐩 𝐓𝐲𝐩𝐞 𝐎𝐇-6

𝐑𝐚𝐝𝐢𝐚𝐥𝐥𝐲 𝐒𝐩𝐥𝐢𝐭 𝐁𝐞𝐭𝐰𝐞𝐞𝐧 𝐁𝐞𝐚𝐫𝐢𝐧𝐠 𝐓𝐲𝐩𝐞 𝐏𝐮𝐦𝐩 (𝐁𝐁-2)

𝐖𝐡𝐚𝐭 𝐢𝐬 𝐚 𝐁𝐁-2 𝐏𝐮𝐦𝐩?
Bơm BB-2 là bơm ly tâm chia theo hướng xuyên tâm, giữa các ổ trục được thiết kế cho các ứng dụng áp suất cao và nhiệt độ cao. Trục của nó được hỗ trợ bởi các ổ trục ở cả hai bên cánh quạt, đảm bảo độ ổn định cơ học vượt trội. Với lưu lượng cao hơn, bơm BB-2 được thiết kế cho các hoạt động đòi hỏi khắt khe trong các ngành công nghiệp như nhà máy lọc dầu và hóa dầu.

𝐊𝐞𝐲 𝐅𝐞𝐚𝐭𝐮𝐫𝐞𝐬 𝐨𝐟 𝐁𝐁-2 𝐏𝐮𝐦𝐩𝐬:
✅ 𝗥𝗮𝗱𝗶𝗮𝗹 𝗦𝗽𝗹𝗶𝘁 𝗖𝗮𝘀𝗶𝗻𝗴: Vỏ được chia vuông góc với đường tâm trục, cho phép dễ dàng tiếp cận các bộ phận bên trong để bảo trì mà không làm ảnh hưởng đến bộ truyền động hoặc đường ống.
✅ 𝗗𝗼𝘂𝗯𝗹𝗲-𝗦𝘂𝗰𝘁𝗶𝗼𝗻: Đảm bảo cân bằng tải thủy lực giảm thiểu lực đẩy dọc trục và giảm độ rung.
✅ 𝗘𝗮𝘀𝗲 𝗼𝗳 𝗠𝗮𝗶𝗻𝘁𝗲𝗻𝗮𝗻𝗰𝗲: Thiết kế kéo ra phía sau cho phép tháo rôto mà không cần ngắt kết nối động cơ hoặc kết nối mặt bích.
✅ BƠM BƠM BỂ BƠM: Các cánh bơm loại kín và hút kép đáp ứng yêu cầu NPSHR thấp giúp các máy bơm này có hiệu suất cao.
✅ Hệ thống làm kín: Các mối nối vỏ kim loại với kim loại với các miếng đệm kim loại chứa grafoil xoắn ốc hạn chế để cải thiện hiệu quả bịt kín và các vòng mài mòn trên cả vỏ và cánh quạt để giảm thiểu lưu thông bên trong của chất lỏng.
✅ Hệ thống làm kín: Được trang bị phớt cơ khí dạng hộp và hệ thống phớt phụ trợ để đảm bảo an toàn và độ tin cậy.

ĐẶC ĐIỂM NỔI BẬT:
🔸 ĐỘ BỀN VỮNG: Đảm bảo độ giãn nở đồng đều và độ ổn định nhiệt, là lựa chọn phù hợp để xử lý chất lỏng có nhiệt độ cao.
🔸 ĐỘ BỀN VỮNG: Có thể điều chỉnh độ lệch nhỏ; bơm và động cơ được ghép nối linh hoạt và lắp đặt trên một tấm đế chung.
🔸 𝗕𝗲𝗮𝗿𝗶𝗻𝗴𝘀: Thông thường nhất, ổ trục hướng tâm con lăn được lắp ở đầu truyền động (DE) và một cặp ổ trục bi tiếp xúc góc theo kiểu lắp lưng vào lưng ở đầu không truyền động (NDE) để chứa lực đẩy hướng tâm và hướng trục và đảm bảo hoạt động trơn tru.
🔸 𝗔𝗽𝗽𝗹𝗶𝗰𝗮𝘁𝗶𝗼𝗻𝘀: Lý tưởng để xử lý chất lỏng nóng và nguy hiểm trong các nhà máy lọc dầu, nhà máy hóa dầu và các đơn vị công nghiệp hóa chất khác.

𝐖𝐡𝐲 𝐂𝐡𝐨𝐨𝐬𝐞 𝐁𝐁-2 𝐏𝐮𝐦𝐩𝐬?
𝗕𝗕-𝟮 𝗣𝘂𝗺𝗽𝘀 cung cấp độ tin cậy và hiệu quả vô song trong hầu hết các ứng dụng khắc nghiệt và đầy thử thách. Khả năng cân bằng tải trọng trục, xử lý lưu lượng cao hơn và duy trì độ ổn định ở nhiệt độ cao khiến chúng trở thành lựa chọn đáng tin cậy cho các hoạt động công nghiệp.

🌟 Bơm chia hướng tâm, được hỗ trợ bởi đường tâm, giữa các ổ trục (BB-2) là lựa chọn tốt nhất trong môi trường nhiệt độ cao để xử lý lưu lượng cao, xử lý hiệu quả lực đẩy dọc trục, đạt được yêu cầu NPSHR thấp và dễ bảo trì! 🌟

Radially Split Between Bearing Type Pump (BB-2)

BB-5 𝐑𝐚𝐝𝐢𝐚𝐥𝐥𝐲-𝐒𝐩𝐥𝐢𝐭 𝐁𝐞𝐭𝐰𝐞𝐞𝐧-𝐁𝐞𝐚𝐫𝐢𝐧𝐠 𝐃𝐨𝐮𝐛𝐥𝐞-𝐂𝐚𝐬𝐢𝐧𝐠 𝐌𝐮𝐥𝐭𝐢𝐬𝐭𝐚𝐠𝐞 𝐏𝐮𝐦𝐩

Bơm BB-5 là một cỗ máy mạnh mẽ về kỹ thuật xuất sắc, được thiết kế để xử lý chất lỏng áp suất cao trong các ứng dụng công nghiệp quan trọng. Từ nhà máy lọc dầu đến nhà máy hóa dầu, loại bơm này mang lại độ tin cậy và an toàn vô song.

ĐẶC ĐIỂM NỔI BẬT:
✦ Thiết kế vỏ kép với vỏ trục hoặc vỏ hướng tâm bên trong để tăng cường khả năng bịt kín và hiệu suất tối ưu.
✦ Khả năng chịu áp suất cao với áp suất xả lên đến Class-2500 (400 bar) và phù hợp với áp suất hút lên đến 80 bar (g).
✦ Lắp ráp hộp mực và nòng cho phép dễ dàng tháo rời cụm quay và vỏ bên trong mà không làm ảnh hưởng đến động cơ hoặc đường ống.
✦ Định hướng vòi phun Top-Top và vỏ lắp trên đường tâm để có độ ổn định nhiệt và hiệu quả vận hành.
✦ Các mối nối kim loại với kim loại có vòng chữ O hoặc miếng đệm kim loại chứa grafoil xoắn ốc giới hạn để ngăn rò rỉ hiệu quả.

𝐒𝐩𝐞𝐜𝐢𝐚𝐥 𝐇𝐢𝐠𝐡𝐥𝐢𝐠𝐡𝐭𝐬: 🔹 Các tùy chọn cánh quạt linh hoạt với cánh quạt giai đoạn một hút đơn hoặc hút đôi để đạt được NPSHR tối thiểu.
🔹 Cánh quạt kín có vòng mài mòn và vỏ khuếch tán làm giảm tuần hoàn bên trong để tăng hiệu quả.
🔹 Có thể có công suất cao hơn và cột áp cao hơn khi bơm được vận hành ở tốc độ cao hơn bằng hộp số hoặc VFD.

📍 𝐖𝐡𝐲 𝐁𝐁-5?
Thiết kế vỏ kép chắc chắn và các tính năng tiên tiến giúp BB-5 trở nên lý tưởng để xử lý chất lỏng nguy hiểm hoặc điều kiện áp suất cao, trong đó việc ngăn ngừa rò rỉ là rất quan trọng.

Cho dù bạn đang làm việc trong nhà máy lọc dầu, hóa dầu hay bất kỳ ngành công nghiệp áp suất cao nào khác, bơm BB-5 đều đảm bảo an toàn, độ tin cậy và hiệu suất.

𝐒𝐩𝐨𝐭𝐥𝐢𝐠𝐡𝐭 𝐨𝐧 𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥𝐥𝐲 𝐒𝐮𝐬𝐩𝐞𝐧𝐝𝐞𝐝 𝐏𝐮𝐦𝐩 𝐓𝐲𝐩𝐞 𝐕𝐒-2
Tiếp tục loạt bài về Máy bơm treo thẳng đứng (VSP), hôm nay, chúng ta sẽ nghiên cứu “Máy bơm loại VS-2” – một giải pháp thiết yếu cho các ứng dụng lưu lượng và cột áp vừa phải trong nhiều ngành công nghiệp khác nhau.

𝐖𝐡𝐚𝐭 𝐌𝐚𝐤𝐞𝐬 𝐕𝐒-2 𝐏𝐮𝐦𝐩𝐬 𝐔𝐧𝐢𝐪𝐮𝐞?

Máy bơm VS-2 là loại máy bơm vỏ đơn, dạng xoắn ốc, treo thẳng đứng với đầu ra qua một cột. Thiết kế của chúng làm cho chúng rất phù hợp cho các hệ thống lắp đặt hố ướt hoặc bể chứa ướt, thường là trong các hệ thống vòng hở.

𝐀𝐩𝐩𝐥𝐢𝐜𝐚𝐭𝐢𝐨𝐧𝐬
Máy bơm VS-2 thường được sử dụng cho:
✦ Hệ thống tưới tiêu
✦ Thoát nước và kiểm soát lũ lụt
✦ Tháp giải nhiệt
✦ Hệ thống cung cấp nước cho thành phố hoặc đô thị
✦ Các nhà máy lọc dầu và công nghiệp hóa dầu để lấy nước thô, nước thải, nước làm mát và xử lý nước ngưng tụ.

𝐊𝐞𝐲 𝐅𝐞𝐚𝐭𝐮𝐫𝐞𝐬 & 𝐀𝐝𝐯𝐚𝐧𝐭𝐚𝐠𝐞𝐬
𝟭. 𝗖𝗼𝗺𝗽𝗮𝗰𝘁 𝗜𝗻𝘀𝘁𝗮𝗹𝗹𝗮𝘁𝗶𝗼𝗻:
✴ Thiết kế treo thẳng đứng yêu cầu diện tích lắp đặt tối thiểu.
𝟮. 𝗙𝗹𝗲𝘅𝗶𝗯𝗹𝗲 𝗖𝗼𝗻𝗳𝗶𝗴𝘂𝗿𝗮𝘁𝗶𝗼𝗻:
✴ Được trang bị Can hoặc không có Can như một vỏ ngoài để lắp trực tiếp trên tàu hoặc hố.
𝟯. 𝗘𝗳𝗳𝗶𝗰𝗶𝗲𝗻𝘁 𝗗𝗲𝘀𝗶𝗴𝗻:
✴ Cánh quạt hướng tâm hoặc dòng hỗn hợp để tối ưu hóa hiệu suất. Cánh quạt được cân bằng động để cung cấp hiệu suất mượt mà và không rung.
✴ Thiết kế bộ cảm ứng là một tính năng tùy chọn để giảm chiều dài cột bên dưới mặt đất và cải thiện độ tin cậy.
𝟰. BỘ PHẬN BƠM:
✴ Kiểm tra và sửa chữa dễ dàng ổ trục và phớt cơ khí chỉ sau khi tháo bộ đệm khớp nối.
✴ Ống cột có bích và bu lông để tháo lắp đơn giản hơn.
𝟱. BỘ PHẬN BƠM:
✴ Vòng bi trục đường ống được bôi trơn bằng chất lỏng được bơm hoặc các nguồn bên ngoài.
✴ Chuông hút dẫn chất lỏng vào cánh quạt. Nó được trang bị ống lót ổ trục và có các cánh dẫn hướng để ngăn ngừa sự hình thành xoáy.
✴ Các vòng mài mòn được lắp khít để giảm thiểu sự trở lại của chất lỏng từ phía xả sang phía hút của cánh quạt để duy trì hiệu suất của máy bơm.
𝟲. 𝗪𝗲𝗮𝗿 𝗣𝗿𝗼𝘁𝗲𝗰𝘁𝗶𝗼𝗻:
✴ Các vòng mài mòn bằng thép không gỉ được tôi luyện giúp giảm thiểu sự mài mòn và xói mòn.
✴ Các vòng mài mòn vỏ trong chuông hút làm giảm sự tuần hoàn chất lỏng.

𝐕𝐒-2 𝐏𝐮𝐦𝐩 𝐃𝐞𝐬𝐢𝐠𝐧 𝐃𝐞𝐭𝐚𝐢𝐥𝐬
➤ 𝗦𝘂𝗰𝘁𝗶𝗼𝗻 𝗕𝗲𝗹𝗹:
Dẫn chất lỏng vào cánh quạt với dòng chảy trơn tru và bao gồm ổ trục dạng ống có rãnh để căn chỉnh và bôi trơn.
➤ 𝗧𝗿𝗮𝗻𝘀𝗶𝘁𝗶𝗼𝗻 𝗗𝗶𝗳𝗳𝘂𝘀𝗲𝗿:
Cung cấp dòng chảy thủy lực liền mạch từ ống xoắn ốc đến ống cột.
➤ 𝗩𝗲𝗿𝘀𝗮𝘁𝗶𝗹𝗲 𝗔𝗽𝗽𝗹𝗶𝗰𝗮𝘁𝗶𝗼𝗻𝘀:
Xử lý dễ dàng các loại hydrocarbon nhẹ, nước thô, nước làm mát và nước thải.

𝐖𝐡𝐲 𝐂𝐡𝐨𝐨𝐬𝐞 𝐕𝐒-2 𝐏𝐮𝐦𝐩𝐬?
Máy bơm VS-2 cung cấp giải pháp đáng tin cậy và hiệu quả cho các ứng dụng yêu cầu lưu lượng và cột áp vừa phải. Thiết kế mạnh mẽ của chúng, cùng với khả năng bảo trì và thích ứng dễ dàng, khiến chúng trở thành lựa chọn linh hoạt cho nhiều ngành công nghiệp khác nhau.

𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥𝐥𝐲 𝐒𝐮𝐬𝐩𝐞𝐧𝐝𝐞𝐝 𝐏𝐮𝐦𝐩𝐬: 𝐕𝐒-5 𝐓𝐲𝐩𝐞
Khi nói đến việc bơm chất lỏng chứa **chất rắn hoặc bùn mài mòn**, máy bơm loại VS-5 là sự lựa chọn lý tưởng. Được chế tạo để đảm bảo độ tin cậy trong những điều kiện đầy thách thức, VS-5 kết hợp thiết kế sáng tạo với hiệu suất mạnh mẽ để giải quyết các ứng dụng công nghiệp đòi hỏi khắt khe.

𝐖𝐡𝐚𝐭 𝐒𝐞𝐭𝐬 𝐭𝐡𝐞 𝐕𝐒-5 𝐏𝐮𝐦𝐩 𝐀𝐩𝐚𝐫𝐭?
Máy bơm VS-5 là máy bơm dạng xoắn ốc, vỏ đơn, treo thẳng đứng, có trục cứng một phần. Thiết kế trục một phần độc đáo của nó loại trừ nhu cầu về ổ trục trung gian, phớt hoặc ống lót bên dưới vỏ ổ trục, khiến nó trở nên hoàn hảo cho các dịch vụ bẩn khi không có chất lỏng làm mát bên ngoài.

𝐊𝐞𝐲 𝐅𝐞𝐚𝐭𝐮𝐫𝐞𝐬 𝐨𝐟 𝐕𝐒-5 𝐏𝐮𝐦𝐩𝐬
➤ Ứng dụng: Lý tưởng để xử lý chất lỏng có chất rắn hoặc bùn mài mòn, được sử dụng trong cả thiết lập giếng ướt và giếng khô.

➤ Hiệu suất (Máy bơm Ref-Rodelta, Model-TCZ):
✦ Công suất: Lên đến 300 m³/giờ (1320 GPM)
✦ Cột áp: Lên đến 250 mét (820 feet)
✦ Phạm vi nhiệt độ: -20 đến 250°C
✦ Áp suất: Lên đến Class-150# (20 bar)

➤ Thiết kế xuất sắc:
✦ Cánh quạt kín với các tùy chọn cho cấu hình mở hoặc bán mở.
✦ Xả riêng qua “ống cột đứng bên” để vận hành hiệu quả.

➤ Vận hành hiệu quả:
✦ Chiều dài hệ thống treo tối đa lên đến 2,5 mét, tuy nhiên, có thể sử dụng ống hút có độ sâu lớn hơn.
✦ Tốc độ động cơ tiêu chuẩn là 900/1200/1800 vòng/phút, với tốc độ vận hành tối đa là 1800 vòng/phút.

➤ Tiết kiệm chi phí: Chi phí sở hữu thấp do OPEX và CAPEX thấp.

𝐖𝐡𝐲 𝐂𝐡𝐨𝐨𝐬𝐞 𝐭𝐡𝐞 𝐕𝐒-5 𝐏𝐮𝐦𝐩?
Thiết kế “trục dạng công xôn và một phần” của nó loại bỏ nhu cầu về ổ trục trục thẳng, giá đỡ, phớt hoặc ống lót liên tầng bên dưới vỏ ổ trục, khiến nó trở thành giải pháp đáng tin cậy cho các ứng dụng mà thời gian ngừng hoạt động để bảo trì và rủi ro ô nhiễm là rất quan trọng.

VS-5 là một máy bơm “trục một phần” đơn giản, không có nhiều ống lót, ổ trục và phớt, do đó chúng thường được sử dụng cho các dịch vụ bẩn. Đường xả của máy bơm là một đường ống riêng biệt (ống cột đứng bên) so với đường ống cột của máy bơm.

𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥𝐥𝐲 𝐒𝐮𝐬𝐩𝐞𝐧𝐝𝐞𝐝 𝐏𝐮𝐦𝐩𝐬: 𝐕𝐒-5 𝐓𝐲𝐩𝐞

𝐕𝐒-6 𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥𝐥𝐲 𝐒𝐮𝐬𝐩𝐞𝐧𝐝𝐞𝐝 𝐏𝐮𝐦𝐩𝐬

Bơm treo thẳng đứng (VSP) là gì?
Máy bơm treo thẳng đứng (VSP) được hỗ trợ phía trên chất lỏng được bơm. Cánh quạt được ngâm trong chất lỏng và được kết nối với bộ truyền động thông qua một trục thẳng đứng dài. Những máy bơm này có thể là loại đơn hoặc nhiều tầng, có vòng mài mòn và bộ khuếch tán để tăng hiệu quả và thường được sử dụng để khai thác chất lỏng dưới lòng đất trong các ngành công nghiệp như dầu khí và hóa dầu. VSP nổi trội trong các ứng dụng mà NPSH (Net Positive Suction Head) thấp là một vấn đề đầy thách thức.

Theo tiêu chuẩn API-610, VSP được phân loại thành bảy loại (VS1 đến VS7). Trong số đó, bơm loại VS-6 nổi bật vì tính linh hoạt và hiệu suất của nó. Những loại bơm này còn được gọi là Bơm đóng hộp thẳng đứng, trong đó chất lỏng được bơm được xả qua cột bơm.

𝐖𝐡𝐲 𝐂𝐡𝐨𝐨𝐬𝐞 𝐕𝐒-6 𝐏𝐮𝐦𝐩𝐬?
Bơm VS-6 là bơm ly tâm nhiều tầng, vỏ đôi, treo thẳng đứng, loại khuếch tán được thiết kế để có hiệu suất cao và hoạt động mạnh mẽ. Đây là những điểm khiến chúng trở nên đặc biệt:
✅ 𝗟𝗼𝘄 𝗡𝗣𝗦𝗛𝗥: Cánh quạt giai đoạn đầu tiên, thường là loại hút kép, thường cho phép vận hành với yêu cầu NPSH cực thấp.
✅ 𝗦𝘂𝗰𝘁𝗶𝗼𝗻 𝗖𝗮𝗻: Bơm VS-6 có thùng (lon) có thể được sử dụng trong các ứng dụng giếng khô hoặc giếng ướt.
✅ 𝗜𝗻𝗱𝘂𝗰𝗲𝗿: Bơm có thể được cung cấp tùy chọn với bộ tạo áp để đáp ứng các yêu cầu quan trọng về NPSHR.

✅ 𝗘𝗳𝗳𝗶𝗰𝗶𝗲𝗻𝘁 𝗗𝗲𝘀𝗶𝗴𝗻: Mỗi cánh quạt được ghép nối với bộ khuếch tán của nó, đảm bảo hiệu suất cao và lưu lượng ổn định.
✅ 𝗕𝘂𝘀𝗵𝗶𝗻𝗴𝘀: Các ống lót liên giai đoạn có thể tái tạo được cung cấp giữa mỗi trống vỏ giai đoạn liên tiếp để hỗ trợ trục.
✅ 𝗕𝗮𝗹𝗮𝗻𝗰𝗶𝗻𝗴 𝗛𝗼𝗹𝗲𝘀: Các cánh quạt được cung cấp các vòng mài mòn có thể thay thế và các lỗ cân bằng để giảm thiểu tải trọng dọc trục tác động lên rôto.

𝗘𝗻𝗵𝗮𝗻𝗰𝗲𝗱 𝗙𝗲𝗮𝘁𝘂𝗿𝗲𝘀:
♦ Ống lót liên tầng có thể tái tạo để hỗ trợ trục.
♦ Khớp nối giãn cách để bảo trì dễ dàng.
♦ Phớt cơ khí tuân thủ API-682 để đảm bảo an toàn.
♦ Vòng mài mòn và lỗ cân bằng có thể thay thế để giảm tải trọng trục.

✅ Ứng dụng: Được sử dụng trong các nhà máy hóa dầu, nhà máy lọc dầu, nhà máy khử muối, dịch vụ đông lạnh và nhiều hơn nữa.

Lưu lượng khí nén (Lưu lượng: 1.000 m³/h):
🔹 Lưu lượng: Lên đến 3003 m³/h (1320 GPM)
🔹 Cột áp: Lên đến 300 mét (984 feet)
🔹 Khoảng Nhiệt độ: Lên đến 250°C
🔹Áp suất xả: Lên đến Class-300#
🔹 𝗠𝗶𝗻𝗶𝗺𝘂𝗺 𝗦𝘂𝘀𝗽𝗲𝗻𝘀𝗶𝗼𝗻 𝗟𝗲𝗻𝗴𝘁𝗵: Lên đến 10 mét (33 feet)

𝗩𝗦-𝟲 𝗣𝘂𝗺𝗽𝘀 là giải pháp đáng tin cậy cho các ứng dụng bơm đầy thách thức như NPSH thấp và các dịch vụ đông lạnh, mang lại độ bền, hiệu quả và hiệu suất tối ưu.

𝐕𝐒-3 (𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥ly Suspended 𝐀𝐱𝐢𝐚𝐥-𝐅𝐥𝐨𝐰 𝐏𝐮𝐦𝐩)
Máy bơm treo thẳng đứng được hỗ trợ phía trên chất lỏng. Các cánh quạt được treo bên dưới giá đỡ và chìm trong chất lỏng. Máy bơm VS-3 thuộc họ máy bơm treo thẳng đứng (loại VS) theo API-610.

𝐆𝐞𝐧𝐞𝐫𝐚𝐥 𝐎𝐯𝐞𝐫𝐯𝐢𝐞𝐰: 𝐕𝐞𝐫𝐭𝐢𝐜𝐚𝐥𝐥𝐲 𝐒𝐮𝐬𝐩𝐞𝐧𝐝𝐞𝐝 𝐏𝐮𝐦𝐩𝐬 (𝐕𝐒-𝐓𝐲𝐩𝐞)
➤ 𝗗𝗲𝗳𝗶𝗻𝗶𝘁𝗶𝗼𝗻: Bơm được hỗ trợ phía trên chất lỏng, với cánh quạt hướng thẳng đứng ngập trong chất lỏng.
➤ ĐẶC ĐIỂM NỔI BẬT:
✴ Thiết kế một hoặc nhiều tầng với vòng mài mòn/bộ khuếch tán.
✴ Ứng dụng bao gồm điều kiện NPSH thấp, dịch vụ đông lạnh và khai thác chất lỏng ngầm.
✴ Đây là bơm tuabin thẳng đứng với cánh quạt một tầng hướng trục bao gồm cụm bộ khuếch tán.
➤ ĐẶC ĐIỂM NỔI BẬT:
✴ Vỏ đơn, dòng trục, xả qua cột.
✴ Bát bơm chìm không yêu cầu phải mồi bơm vì cánh quạt được ngập trong nước/chất lỏng.
➤ Ứng dụng:
✴ Khả năng lưu lượng lớn ở đầu thấp.
✴ Chuông hút được thiết kế để chất lỏng chảy vào cánh quạt một cách trơn tru.
✴ Vòng bi cao su/linh hoạt để hỗ trợ trục đường ống.
✴ Vòng bi đẩy xử lý tải trọng trục.
➤ Ứng dụng:
✴ Kiểm soát lũ lụt, tưới tiêu, cung cấp nước đô thị, nhà máy điện.
✴ Ngành công nghiệp dầu khí, chất lỏng công nghiệp.
➤ ĐẶC ĐIỂM:
✴ Bao gồm chuông hút, ống cột và ống xả.
✴ Khớp nối linh hoạt hoặc cứng cho máy bơm và động cơ. Ghế động cơ cung cấp kết cấu cứng để hỗ trợ động cơ và đảm bảo hoạt động không rung của bộ máy bơm.

✔ Máy bơm có thể có đệm tuyến hoặc phớt cơ khí để làm kín trục.
✴ Tốc độ vận hành thấp với phạm vi lưu lượng rộng.
✴ Trục đường ống được kết nối bằng khớp nối nòng ren hoặc khớp nối cứng muff.
✴ Vòng bi đẩy chống ma sát để chịu lực đẩy dọc trục thủy lực và trọng lượng của cụm rôto. Vòng bi được bôi trơn bằng dầu hoặc mỡ.

𝐀𝐩𝐩𝐥𝐢𝐜𝐚𝐭𝐢𝐨𝐧𝐬 𝐀𝐜𝐫𝐨𝐬𝐬 𝐈𝐧𝐝𝐮𝐬𝐭𝐫𝐢𝐞𝐬
💡 Nhà máy điện, nhà máy lọc dầu, kiểm soát lũ lụt, thủy lợi, nhà máy hóa chất và hóa dầu, mạch làm mát và tải ngoài khơi.

💡𝗧𝗵𝗼𝘂𝗴𝗵𝘁 𝗼𝗳 𝘁𝗵𝗲 𝗗𝗮𝘆:
“Những công trình vĩ đại không được thực hiện bằng sức mạnh, mà bằng sự kiên trì; không phải bằng trí tuệ thuần túy, mà bằng thái độ”. 💡

(St.)
Kỹ thuật

ASME Y14.31 – 2014 (R2019), Bản vẽ không có kích thước

139

ASME Y14.31 – 2014 (R2019), Bản vẽ không có kích thước

Asme
Bản vẽ kỹ thuật và thuật ngữ
Intertekinform
A N A M E R I C A N N A T I O N A L S TA N D A R D

ASME Y14.31-2014 (R2019), có tiêu đề Bản vẽ không có kích thước, là một tiêu chuẩn được phát triển bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) nhằm thiết lập các yêu cầu đối với bản vẽ không có kích thước. Các bản vẽ này xác định các mục bằng đồ họa bằng cách sử dụng chế độ xem hình học thực sự, chủ yếu không sử dụng kích thước. Tiêu chuẩn là một phần của sê-ri ASME Y14, cung cấp hướng dẫn cho các thực hành bản vẽ kỹ thuật13.

Tiêu chuẩn này đặc biệt hữu ích trong các ngành công nghiệp như hàng không vũ trụ, ô tô, thiết bị y tế và thiết bị đo lường chính xác, nơi biểu diễn đồ họa của các thành phần có hình học chính xác là rất quan trọng. Nó bổ sung cho các tiêu chuẩn khác như ASME Y14.5 về kích thước và dung sai và ASME Y14.35 về sửa đổi bản vẽ kỹ thuật1.

Việc tái khẳng định phiên bản năm 2014 đã được phê duyệt vào năm 2019, đảm bảo sự liên quan và khả năng ứng dụng của nó đối với các thực tiễn kỹ thuật hiện đại3.

ASME Y14.31 – 2014 (R2019), Bản vẽ không có kích thước

Tiêu chuẩn này thiết lập các yêu cầu đối với bản vẽ không có kích thước, định nghĩa đồ họa các mục với chế độ xem hình học thực và chủ yếu không sử dụng kích thước.

Dành cho các kỹ sư thiết kế, soạn thảo, cơ khí, sản xuất, sản xuất, công cụ/thước đo, chất lượng, quy trình và dự án, chuyên gia CAD/CAM/CAE, thanh tra viên và nhà giáo dục trên nhiều lĩnh vực sản xuất toàn cầu. Đặc biệt chú trọng vào hàng không vũ trụ, ô tô, thiết bị y tế, thiết bị đo lường chính xác và các ngành công nghiệp liên quan…https://lnkd.in/g7dH-rzi

ASME (Hiệp hội Kỹ sư cơ khí Hoa Kỳ)

#global-toàn cầu #standards-tiêu chuẩn #engineering-kỹ thuật #SettingtheStandard

(St.)
Kỹ thuật

NFPA 660: Một tiêu chuẩn để quy định tất cả các rủi ro về bụi

215

NFPA 660: Một tiêu chuẩn để quy định tất cả các rủi ro về bụi

NFPA 660: Một tiêu chuẩn để quy định tất cả các rủi ro bụi
NFPA 460, Tiêu chuẩn cho Dịch vụ Cứu hỏa và Cứu hộ Máy bay tại …
Camfil APC
Tiêu chuẩn NFPA: NFPA 660 đóng vai trò là nguồn duy nhất về các giao thức bụi dễ cháy
Mã và Hướng dẫn NFPA: Giải pháp phòng cháy chữa cháy và cuộc sống …

NFPA 660: Tiêu chuẩn về bụi dễ cháy là một sáng kiến đột phá của Hiệp hội Phòng cháy chữa cháy Quốc gia (NFPA) nhằm hợp nhất sáu tiêu chuẩn bụi dễ cháy hiện có vào một khuôn khổ thống nhất. Tiêu chuẩn mới này đơn giản hóa việc tuân thủ, tăng cường an toàn và cung cấp các hướng dẫn toàn diện để quản lý các mối nguy hiểm về bụi dễ cháy trong các ngành công nghiệp.

Các tính năng chính của NFPA 660:

  • Hợp nhất các tiêu chuẩn: NFPA 660 kết hợp sáu tiêu chuẩn trước đó — NFPA 61 (Thực phẩm), 484 (Kim loại), 652 (Nguyên tắc cơ bản), 654 (Hóa chất), 655 (Lưu huỳnh) và 664 (Gỗ) — thành một tài liệu gắn kết246.

  • Tuân thủ đơn giản: Các cơ sở không còn cần phải điều hướng nhiều tiêu chuẩn chồng chéo, giảm nhầm lẫn và hợp lý hóa việc quản lý mối nguy269.

  • Hướng dẫn toàn diện: Tiêu chuẩn bao gồm cả các yêu cầu cơ bản và cụ thể của ngành đối với phân tích nguy cơ bụi, chiến lược giảm thiểu và các phương pháp hay nhất để bảo vệ chống cháy nổ469.

  • Tăng cường an toàn: NFPA 660 nhằm mục đích giải quyết những rủi ro đáng kể do bụi dễ cháy gây ra, gây ra trung bình 31 vụ nổ và nhiều vụ cháy hàng năm tại các cơ sở sản xuất của Hoa Kỳ6.

Lợi ích:

  • Điểm tham chiếu thống nhất: Cung cấp một nguồn duy nhất cho tất cả các quy định về bụi dễ cháy, loại bỏ nhu cầu mua nhiều tài liệu24.

  • Quản lý rủi ro được cải thiện: Cung cấp các giao thức rõ ràng để đánh giá mối nguy hiểm, xác định lỗ hổng trong thiết bị hoặc quy trình và thực hiện các chiến lược giảm thiểu hiệu quả69.

  • Các ứng dụng dành riêng cho ngành: Hướng dẫn phù hợp cho các lĩnh vực như chế biến thực phẩm, gia công kim loại, chế biến gỗ và sản xuất hóa chất9.

Thời gian:

Dự thảo đầu tiên của NFPA 660 đã được phát hành để lấy ý kiến phản hồi của công chúng vào cuối năm 2023, với các ý kiến được chấp nhận cho đến tháng 1 năm 2024. Bản dự thảo thứ hai dự kiến vào tháng 10 năm 2024, với phiên bản cuối cùng dự kiến xuất bản vào năm 202569.

NFPA 660 đại diện cho một bước tiến chuyển đổi trong phòng cháy chữa cháy và an toàn tính mạng, cung cấp cho các cơ sở công nghiệp một cách tiếp cận hợp lý để quản lý rủi ro bụi dễ cháy một cách hiệu quả.

𝗡𝗙𝗣𝗔 𝟲𝟲𝟬: 𝗢𝗻𝗲 𝗦𝘁𝗮𝗻𝗱𝗮𝗿𝗱 𝘁𝗼 𝗥𝘂𝗹𝗲 𝗔𝗹𝗹 𝗗𝘂𝘀𝘁 𝗥𝗶𝘀𝗸𝘀 💥🛡️
Bạn có biết rằng các sự cố bụi dễ cháy đã gây ra một số vụ nổ công nghiệp tàn khốc nhất không?

Với một hướng dẫn hợp lý, 𝗡𝗙𝗣𝗔 𝟲𝟲𝟬 thay thế sáu tiêu chuẩn cũ (như 𝗡𝗙𝗣𝗔 𝟲𝟱𝟮, 𝟲𝟱𝟰, 𝟲𝟲𝟰, 𝟲𝟭, 𝟰𝟴𝟰, 𝟲𝟱𝟱).

𝗧𝗵𝗿𝗲𝗲 𝗽𝗶𝗹𝗹𝗮𝗿𝘀 𝘁𝗼 𝗰𝗿𝘂𝘀𝗵 𝗱𝘂𝘀𝘁 𝗿𝗶𝘀𝗸𝘀:

1️⃣ 𝗗𝘂𝘀𝘁 𝗛𝗮𝘇𝗮𝗿𝗱 𝗔𝗻𝗮𝗹𝘆𝘀𝗶𝘀 (𝗗𝗛𝗔): Được tiến hành bởi các chuyên gia có trình độ 5 năm một lần—bắt buộc đối với tất cả các cơ sở.
2️⃣ 𝗛𝗼𝘂𝘀𝗲𝗸𝗲𝗲𝗽𝗶𝗻𝗴: Sử dụng máy hút bụi tuân thủ NFPA (dẫn điện, nối đất) để giữ cho lớp bụi <1/32”. Quét? Chỉ khi máy hút bụi bị hỏng.
3️⃣ 𝗧𝗿𝗮𝗶𝗻𝗶𝗻𝗴: Dạy các nhóm phát hiện rủi ro, mặc đồ chống cháy và tuân thủ các kế hoạch khẩn cấp.
 Conducted by qualified experts every 5 years—mandatory for all facilities.
𝗡𝗙𝗣𝗔 𝟲𝟲𝟬: https://lnkd.in/gc3QAEFU
…
#NFPA660 #CombustibleDust-Bụi dễ cháy #ProcessSafety-An toàn quy trình #FireProtection-Bảo vệ cháy nổ #HSE #IndustrialSafety-An toàn công nghiệp #OSHA #ExplosionPrevention-Phòng ngừa cháy nổ
𝗡𝗘𝗕𝗢𝗦𝗛 𝗣𝗦𝗠 𝗠𝗼𝗰𝗸 𝗘𝘅𝗮𝗺 👉 https://lnkd.in/ecbUtCxi
…
-𝘞𝘩𝘢𝘵𝘴𝘈𝘱𝘱 𝘤𝘩𝘢𝘯𝘯𝘦𝘭: https://lnkd.in/eYDZp5_q
-𝘛𝘦𝘭𝘦𝘨𝘳𝘢𝘮 𝘤𝘩𝘢𝘯𝘯𝘦𝘭: https://t.me/safeprocess
(St.)
Sức khỏe

Đồ uống để giảm cân

124

Đồ uống để giảm cân

Bỏ soda ăn kiêng! Dưới đây là 8 loại đồ uống giúp bạn giảm cân
5 thức uống buổi sáng đốt cháy mỡ bụng nhanh chóng | – Thời báo Ấn Độ
15 loại đồ uống có cồn có hàm lượng calo thấp nhất để giảm cân, theo các chuyên gia dinh dưỡng
Bạn có thể giảm cân bằng cách uống nước không
16 đồ uống hàng đầu vào buổi sáng sớm để giảm cân với công thức nấu ăn - 2023
Gừng và nước chanh
Đồ uống giải độc giảm cân: Làm thế nào để giảm cân với những ...
9 công thức ép trái cây để giảm cân: Giảm cân với những ...

Khi nói đến việc giảm cân, kết hợp đồ uống phù hợp vào chế độ ăn uống của bạn có thể hỗ trợ đáng kể hành trình giảm cân của bạn. Dưới đây là một số thức uống hiệu quả nhất để giảm cân:

1.

  • : Giàu chất chống oxy hóa, trà xanh được biết đến với việc tăng cường trao đổi chất và hỗ trợ oxy hóa chất béo. Nó có thể giúp giảm trọng lượng cơ thể và chất béo.

  • : Uống trà xanh có độ đậm cao thường xuyên, lý tưởng nhất là sau bữa ăn hoặc như một buổi sáng.

2.

  • : Nước giúp bạn no, kiềm chế cơn đói và tăng cường trao đổi chất. Uống nước trước bữa ăn có thể dẫn đến giảm cân nhiều hơn.

  • : Cố gắng uống ít nhất nửa lít nước trước bữa ăn.

3.

  • : Ít calo và giàu chất dinh dưỡng, nước ép rau củ có thể kiềm chế cảm giác đói và hỗ trợ tiêu hóa.

  • : Thay thế đồ uống có hàm lượng calo cao bằng nước ép rau củ để hỗ trợ kiểm soát cân nặng.

4.

  • : Protein lắc mang lại cảm giác no, thúc đẩy sự phát triển cơ bắp và hỗ trợ trao đổi chất.

  • : Kết hợp protein lắc vào chế độ ăn uống của bạn, đặc biệt là sau khi tập luyện để phục hồi.

5.

  • : Tăng cường trao đổi chất và hỗ trợ đốt cháy chất béo. Tiêu thụ thường xuyên có thể giúp duy trì giảm cân.

  • : Uống cà phê đen không đường hoặc kem để tối đa hóa lợi ích của nó.

6.

  • : Tăng tốc độ trao đổi chất và hỗ trợ tiêu hóa. Nó cũng có đặc tính chống oxy hóa.

  • : Thưởng thức trà gừng như một loại đồ uống ấm để khởi động quá trình trao đổi chất của bạn.

7.

  • : Giúp cảm thấy no và tăng cường đốt cháy chất béo. Trộn với nước và tiêu thụ điều độ.

  • : Uống từng ngụm nhỏ trước bữa ăn để hỗ trợ giảm cân.

8.

  • : Chứa flavonoid hỗ trợ phân hủy chất béo và cải thiện sức khỏe đường ruột.

  • : Uống ba cốc mỗi ngày để hỗ trợ nỗ lực giảm cân.

  • : Hỗ trợ làm sạch cơ thể và trao đổi chất.

  • : Tăng cường tiêu hóa và trao đổi chất.

  • : Hỗ trợ tiêu hóa bằng men vi sinh.

  • : Tăng tốc độ trao đổi chất và có đặc tính chống oxy hóa.

Những thức uống này, khi kết hợp với chế độ ăn uống lành mạnh và tập thể dục thường xuyên, có thể hỗ trợ đáng kể cho hành trình giảm cân của bạn. Luôn tham khảo ý kiến của chuyên gia chăm sóc sức khỏe trước khi bắt đầu thói quen ăn kiêng mới.

Uống nước thông minh hơn 💦—Mẹo uống nước dễ dàng để giảm cân nhanh chóng!

Hãy cùng nói về nước và giảm cân! 💧 Chúng ta đều biết nước rất quan trọng, nhưng bạn có biết nước cũng có thể giúp bạn giảm cân không? Hãy cùng khám phá!

Hãy tưởng tượng cơ thể bạn như một cỗ máy. 🏭 Khi bị mất nước, cỗ máy sẽ khó hoạt động trơn tru. Máu của bạn trở nên đặc hơn và thận của bạn tiết ra một loại hormone gọi là angiotensin. Loại hormone lén lút này không chỉ khiến bạn khát nước. Nó thực sự có thể báo hiệu cơ thể bạn tích trữ nhiều chất béo hơn! Vì vậy, việc giữ cho cơ thể đủ nước có thể giúp kiểm soát các tế bào mỡ đó.

Trong một nghiên cứu, trẻ em được yêu cầu uống đủ nước cho đến khi nước tiểu của chúng trông giống như nước chanh nhạt. 🍋 Những người làm theo lời khuyên đã giảm cân nhiều hơn những người không làm theo. Đơn giản phải không? Bí quyết là phải giữ đủ nước, không nên uống quá nhiều nước.

Còn trường học thì sao? 🏫 Một dự án ở Thành phố New York đã lắp đặt máy làm mát nước uống lạnh, tươi mát tại các trường học. Trẻ em uống nhiều nước hơn và tăng ít cân hơn. Điều này cho thấy sức mạnh của việc chỉ cần thêm nước mà không cần thay đổi thức ăn!

Nhưng khoan đã—chẳng phải uống nhiều nước có nghĩa là uống ít soda hơn sao? Trong một số trường hợp, đúng vậy. Nước có thể thay thế đồ uống có đường. Nhưng các nghiên cứu cho thấy rằng ngay cả khi bạn không uống soda, uống nhiều nước hơn có thể giúp cơ thể đốt cháy nhiều chất béo hơn và sử dụng ít protein hơn để tạo năng lượng.

Vậy, bạn nên uống bao nhiêu nước? 🚰 Thật đơn giản! Đặt mục tiêu khoảng 8 cốc (1,9 lít) mỗi ngày. Không cần phải phức tạp. Chỉ cần uống khi bạn khát và kiểm tra xem nước tiểu của bạn có màu vàng nhạt không. Giữ đủ nước, giữ cho máy hoạt động trơn tru và bạn có thể thấy sự khác biệt trong cách cơ thể đốt cháy chất béo.

Nhưng đừng lạm dụng! Uống quá nhiều nước, hơn 3 cốc một giờ, có thể nguy hiểm. Bạn không cần phải uống hàng gallon—chỉ cần nhấp môi trong suốt cả ngày. 🌞

Cuối cùng, nước không chỉ là một thứ làm dịu cơn khát. Đó là một phần quan trọng trong việc giữ cho cơ thể bạn khỏe mạnh và giúp kiểm soát cân nặng. Vì vậy, lần tới khi bạn cảm thấy hơi uể oải, hãy lấy một cốc nước. 💦 Cơ thể bạn sẽ cảm ơn bạn!

,#Ενυδάτωση-Cung cấp nước (Hydration)

,#Υγεία-Sức khỏe (Health)
,#ΦυσικήΚατάσταση-Thể hình (Fitness)
,#Σχολεία-Trường học (Schools)
,#Διατροφή-Dinh dưỡng (Nutrition)
,#Μαθητές-Học sinh (Students)

(St.)
0904457667
