Tác giả: Quang Hưng Nguyễn

Kỹ thuật

Tiêu chí ASME B31.3 để tính tải theo chu kỳ

164

Tiêu chí ASME B31.3 để tính tải theo chu kỳ

Nguồn
Khi nào nên quy tắc cho các điều kiện chu kỳ nghiêm trọng (dịch vụ) trong …
Becht
Điều kiện chu kỳ nghiêm trọng theo Quy trình Đường ống là gì …
whatispiping
[PDF] GIẢI THÍCH ASME B31.3 SỐ 17
Tajhizkala

Mã ASME B31.3 phác thảo các tiêu chí cụ thể để giải quyết tải theo chu kỳ trong hệ thống đường ống quy trình, đặc biệt là trong điều kiện chu kỳ khắc nghiệt. Các tiêu chí này tập trung vào việc giảm thiểu rủi ro hỏng hóc mỏi thông qua các yêu cầu thiết kế, lựa chọn vật liệu và kiểm tra nâng cao. Dưới đây là bảng phân tích chi tiết:

    • Các điều kiện chu kỳ nghiêm trọng áp dụng cho các thành phần hoặc khớp nối cụ thể (không phải toàn bộ hệ thống) nơi hỏng mỏi có thể là do phạm vi ứng suất cao và / hoặc chu kỳ cao12.

    • : Bắt buộc nếu:

      • Phạm vi ứng suất dịch chuyển được tính toán (SE) vượt quá 0.8Sa (trong đó Sa là ứng suất cho phép), và

      • Số chu kỳ tương đương (N) vượt quá 7.0001.

    • : Đơn giản hóa để cho phép chủ sở hữu / nhà thiết kế đánh giá chỉ định, ngay cả khi ứng suất hoặc chu kỳ được tính toán không đáp ứng các ngưỡng trên12.

    • :

      • Mặt bích trượt, tee chế tạo không gia cố và khớp ren tiêu chuẩn (ngoại trừ các thành phần đặc biệt có ren thẳng được bảo vệ)14.

    • :

      • Bắt buộc sử dụng các quy trình hàn đủ điều kiện và kiểm tra không phá hủy 100% (NDE) cho các mối nối (ví dụ: thử nghiệm hạt từ tính hoặc chất xâm nhập chất lỏng)14.

    • : Các thành phần như tee không được gia cố phải được thiết kế lại (ví dụ: gia cố hoặc thay thế bằng tee hàn) để giảm ứng suất dưới ngưỡng tới hạn1.

    • : Các khuyết tật như vết nứt hoặc nhiệt hạch không hoàn toàn bị loại bỏ nghiêm ngặt hơn so với dịch vụ chất lỏng thông thường1.

    • Hạn : Thường bị cấm trừ khi:

      • Khớp nối sử dụng ren thẳng với bề mặt ngồi không có ren (ví dụ: vòng chữ O) và được bảo vệ4.

    • : Các quy tắc hiện tại kết hợp các sự kiện chu kỳ thấp và cao thành các chu kỳ tương đương, nhưng các nghiên cứu gần đây cho thấy f-factor (hệ số giảm phạm vi ứng suất) có thể đánh giá thấp các hiệu ứng chu kỳ cao1.

    • : Bản cập nhật năm 2016 giải quyết rõ ràng các hệ thống có độ rung quá mức hoặc thay đổi nhiệt độ nhanh chóng, yêu cầu phân tích bổ sung (ví dụ: API 618 M7 cho máy nén pittông)1.

  • Quyền : Sau năm 2016, bộ luật nhấn mạnh phán đoán kỹ thuật. Ví dụ, mặt bích trượt có thể bị cấm nếu được chỉ định là chu kỳ nghiêm trọng, ngay cả khi không tính toán ứng suất12.

  • : Yêu cầu khác nhau tùy theo loại thành phần (ví dụ: mặt bích so với tees), tập trung vào nồng độ ứng suất cục bộ và độ nghiêm ngặt của kiểm tra14.

Khung này đảm bảo hệ thống đường ống chịu được tải trọng theo chu kỳ đồng thời cho phép linh hoạt cho các quyết định thiết kế theo bối cảnh cụ thể. Đối với các dự án đang diễn ra, việc tham khảo phiên bản mã mới nhất (ví dụ: 2016+) là rất quan trọng do các phương pháp đánh giá mỏi đang phát triển12.

Dựa trên tiêu chí ASME B31.3 về tải trọng tuần hoàn, tôi có thể giải thích cách xác định các điều kiện tuần hoàn nghiêm trọng.

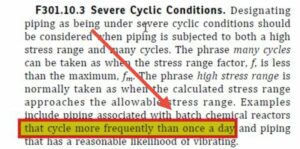

Xem Mục F301.10.3 của ASME B31.3, các điều kiện tuần hoàn nghiêm trọng được định nghĩa là những điều kiện xảy ra thường xuyên hơn một lần mỗi ngày trong suốt thời gian sử dụng của hệ thống.

Về tính toán vòng đời:

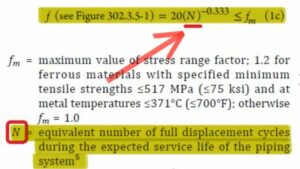

– Hệ số phạm vi ứng suất (f) trong phương trình (1c) giảm khi số chu kỳ (N) tăng

– Khi f bằng 1,0, điều này biểu thị số chu kỳ tối đa cho phép để thiết kế

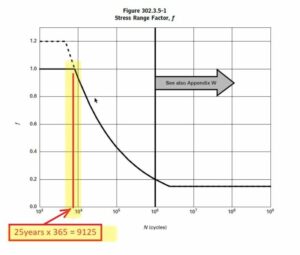

– Từ Hình 302.3.5-1 trong mã, chúng ta có thể xác định giá trị này xấp xỉ 8.072 chu kỳ

– Điều này tương đương với khoảng 22,1 năm tuổi thọ sử dụng nếu các sự kiện xảy ra một lần mỗi ngày (8.072 ÷ 365 ≈ 22,1)

Điều này có nghĩa là hệ thống đường ống được thiết kế theo ASME B31.3 với một chu kỳ mỗi ngày sẽ được coi là trong điều kiện chu kỳ khắc nghiệt nếu tuổi thọ sử dụng dự kiến ​​của nó vượt quá 22,1 năm.

Phép tính xác nhận rằng khi áp dụng 8.072 chu kỳ vào công thức (1c), hệ số phạm vi ứng suất f bằng 1,0, đây là giới hạn cho phép để thiết kế.​​​​​​​​​​​​​​​​

asme piping cycle

(St.)
Kỹ thuật

VFD có thể làm hỏng động cơ và ổ trục bơm

178

VFD có thể làm hỏng động cơ và ổ trục bơm

Làm thế nào để ngăn VFD làm hỏng động cơ của bạn
vfds
VFD tiết kiệm năng lượng có thể gây ra hư hỏng ổ trục điện trong máy bơm …
5 vấn đề động cơ hàng đầu cho VFD | Thông báo nước thải
WWDMAG

Bộ truyền động tần số thay đổi (VFD) thực sự có thể gây ra thiệt hại đáng kể cho động cơ và ổ trục bơm do dòng điện mà chúng gây ra. Dưới đây là giải thích chi tiết về vấn đề này:

  1. Dòng : VFD tạo ra mạch chuyển đổi nguồn không hình sin, tạo ra dòng điện trục trong động cơ. Những dòng điện này phóng qua ổ trục động cơ, gây hư hỏng24.

  2. : Những dòng điện này xảy ra khi điện áp trục tích tụ và phóng điện qua ổ trục, tạo ra các hồ quang thu nhỏ làm hỏng bề mặt ổ trục thông qua một quá trình được gọi là gia công phóng điện (EDM)57.

  3.  Những dòng điện này là kết quả của từ thông mất cân bằng và khiến các electron bị hồ quang qua ổ trục, dẫn đến hư hỏng thêm. Vấn đề này rõ rệt hơn ở động cơ lớn hơn5.

  • : Việc xả thường xuyên tạo ra các hố nhỏ và bề mặt mờ trên bề mặt ổ trục46.

  •  Rỗ tập trung có thể tạo thành các đường gờ giống như ván giặt, dẫn đến tiếng ồn và rung động quá mức24.

  • : Hư hỏng tích lũy dẫn đến hỏng ổ trục sớm, có thể dẫn đến sửa chữa tốn kém và thời gian ngừng hoạt động36.

Để ngăn chặn thiệt hại như vậy, các chiến lược bao gồm:

  • : Lắp đặt các vòng này có thể chuyển hướng dòng điện trục ra khỏi vòng bi2.

  • : Áp dụng vật liệu cách nhiệt cho các giá đỡ ổ trục có thể hữu ích, mặc dù nó có thể không phải lúc nào cũng hiệu quả24.

  • : Thực hiện các kỹ thuật cách ly để ngăn dòng điện đến ổ trục4.

Bất chấp những thách thức này, VFD vẫn được sử dụng rộng rãi do khả năng tiết kiệm năng lượng của chúng. Tuy nhiên, giải quyết các nguyên nhân gốc rễ của hư hỏng ổ trục là rất quan trọng để duy trì độ tin cậy và hiệu quả chi phí của hệ thống.

VFD có thể làm hỏng ổ trục động cơ và bơm như thế nào?

Biến tần (VFD) điều khiển tốc độ động cơ bằng cách điều chỉnh tần số và điện áp, nhưng chúng có thể gây ra các vấn đề về điện và cơ học làm hỏng ổ trục động cơ và bơm. Sau đây là cách thực hiện:

1. Hư hỏng điện (Dòng điện ổ trục)
• Điện áp tần số cao gây ra trong trục: VFD tạo ra tín hiệu điều chế độ rộng xung (PWM), có thể gây ra điện áp tần số cao trên trục động cơ. Các điện áp này phóng điện qua ổ trục, gây ra rỗ điện và rãnh (rãnh trên bề mặt ổ trục).
• Ghép nối điện dung: Các xung chuyển mạch nhanh tạo ra chênh lệch điện áp giữa rôto và stato, dẫn đến EDM (gia công phóng điện) bên trong ổ trục.

2. Các vấn đề về cơ học
• Cộng hưởng và sóng hài: VFD có thể gây ra rung động xoắn ở một số tốc độ nhất định, dẫn đến mòn ổ trục sớm.
• Bôi trơn không đủ: Hoạt động ở tốc độ thấp do điều khiển VFD có thể dẫn đến hình thành màng bôi trơn kém, tăng ma sát và mài mòn.

Cách ngăn ngừa hư hỏng ổ trục

1. Sử dụng vòng tiếp địa trục
• Lắp vòng tiếp địa trục (như vòng AEGIS) để tạo đường dẫn điện trở thấp cho dòng điện đi lạc, ngăn không cho chúng chạy qua ổ trục.

2. Ổ trục cách điện
• Sử dụng ổ trục phủ gốm hoặc ổ trục lai để chặn dòng điện và ngăn ngừa rỗ.

3. Lắp cuộn cảm chế độ chung hoặc bộ lọc dV/dt
• Những thứ này làm giảm các xung điện áp tần số cao góp phần làm tăng điện áp trục.

4. Che chắn và tiếp địa cáp thích hợp
• Sử dụng cáp động cơ có che chắn và đảm bảo tiếp địa thích hợp để giảm thiểu điện dung đi lạc.

5. Tăng tần số chuyển mạch (nếu có thể)
• Một số VFD cho phép điều chỉnh tần số sóng mang để giảm các xung điện áp dẫn đến dòng điện ổ trục.

6. Bảo dưỡng thường xuyên và theo dõi độ rung
• Theo dõi nhiệt độ ổ trục và sử dụng phân tích độ rung để phát hiện sớm các dấu hiệu khía rãnh hoặc mòn.

• Sử dụng mỡ bôi trơn chất lượng cao được đánh giá dành cho động cơ VFD để ngăn ngừa sự cố bôi trơn.

Tệp đính kèm cung cấp các giải thích chi tiết và kỹ thuật phòng ngừa

VFD có thể làm hỏng ổ trục động cơ và bơm như thế nào?
#motors #vfd #inducedcurrents #bearings

(St.)
Kỹ thuật

Ảnh hưởng của hydro ở nhiệt độ cao (HTHA)

143

Ảnh hưởng của hydro ở nhiệt độ cao (HTHA)

Ảnh hưởng của hydro ở nhiệt độ cao (HTHA) – Kiểm tra
Ảnh hưởng của hydro ở nhiệt độ cao – Wikipedia tiếng Việt
vi.wikipedia
Ảnh hưởng của hydro ở nhiệt độ cao (HTHA) / nóng… – TWI

Ảnh hưởng của hydro ở nhiệt độ cao (HTHA), còn được gọi là tấn công hydro nóng hoặc phản ứng mêtan, là một quá trình gây hại ảnh hưởng đến thép hoạt động ở nhiệt độ cao, thường trên 400 ° C (752 ° F), trong môi trường giàu hydro. Hiện tượng này phổ biến trong các nhà máy lọc dầu, cơ sở hóa dầu và nồi hơi áp suất cao.

  1.  Ở nhiệt độ cao, các phân tử hydro phân ly thành hydro nguyên tử, khuếch tán vào thép.

  2. : Hydro nguyên tử phản ứng với cacbon hòa tan trong thép để tạo thành khí mêtan. Quá trình này dẫn đến hai giai đoạn thiệt hại:

    • : Carbon được loại bỏ khỏi bề mặt, giảm độ cứng nhưng tăng độ dẻo. Điều này thường ít nghiêm trọng hơn.

    • : Mêtan hình thành tại ranh giới hoặc khuyết tật hạt, dẫn đến các khoảng trống không thể khuếch tán ra ngoài. Điều này gây ra sự mất mát đáng kể về độ bền và độ dẻo, có khả năng dẫn đến nứt và hỏng hóc thảm khốc23.

  •  độ và áp suất cao hơn làm tăng tốc độ phân ly và khuếch tán hydro thành thép.

  • Áp : Áp suất cao hơn tạo điều kiện cho quá trình khử cacbon và nứt bên trong.

  • : Thép có các nguyên tố như crom và molypden có khả năng chống chịu tốt hơn do cacbua ổn định34.

  • : Sử dụng hợp kim có cacbua ổn định (ví dụ: thép Cr-Mo) có thể ngăn ngừa HTHA.

  • : Điều chỉnh nhiệt độ và áp suất riêng phần hydro dưới giới hạn Đường cong Nelson có thể giảm thiểu thiệt hại13.

  • : Kiểm tra tán xạ ngược siêu âm tiên tiến (AUBT) và các phương pháp khác được sử dụng để phát hiện giai đoạn đầu của HTHA14.

HTHA có thể dẫn đến xuống cấp vật liệu nghiêm trọng, có khả năng gây ra hỏng hóc nghiêm trọng trong thiết bị xử lý. Điều quan trọng là phải giám sát và quản lý HTHA thông qua việc lựa chọn vật liệu thích hợp, điều kiện vận hành và kiểm tra thường xuyên để ngăn ngừa tai nạn78.

🛑 Rủi ro nghiêm trọng: Ảnh hưởng của hydro ở nhiệt độ cao (HTHA) trong thiết bị lọc dầu & hóa dầu
Ảnh hưởng của hydro ở nhiệt độ cao (HTHA) là một trong những cơ chế gây hư hỏng nguy hiểm nhất trong môi trường hydro áp suất cao và nhiệt độ cao. Nó âm thầm làm suy giảm vật liệu, dẫn đến hỏng hóc đột ngột ở bình chịu áp suất, đường ống và bộ trao đổi nhiệt.

Tiêu chuẩn API cung cấp hướng dẫn quan trọng về việc phát hiện, ngăn ngừa và quản lý HTHA:
– API 571 – Cơ chế hư hỏng (Định nghĩa HTHA và các yếu tố góp phần)
– API 510 – Bộ luật kiểm tra bình chịu áp suất (chiến lược kiểm tra và sửa chữa HTHA)
– API 570 – Bộ luật kiểm tra đường ống (Đánh giá rủi ro HTHA cho hệ thống đường ống)
– API 941 – Thép phục vụ dịch vụ hydro (Lựa chọn vật liệu và đường cong Nelson để xác định khả năng chống HTHA)

⚠ Tại sao HTHA lại nguy hiểm như vậy?

– Xảy ra ở nhiệt độ trên 204°C (400°F) – Hydro thấm vào thép, tạo thành mêtan ở ranh giới hạt, dẫn đến nứt vi mô.
– Phổ biến nhất trong các dịch vụ hydro áp suất cao – Các đơn vị tinh chế, máy bẻ gãy hydro và nhà máy amoniac là những khu vực có nguy cơ cao.
– Khó phát hiện ở giai đoạn đầu – Các phương pháp NDT thông thường có thể không xác định được hư hỏng bên dưới bề mặt.
– Có thể dẫn đến hỏng hóc thảm khốc – Khi vết nứt lan rộng, bình và đường ống có thể vỡ mà không có cảnh báo.

🚨 HTHA có khả năng xảy ra nhất ở đâu?

– Các đơn vị xử lý hydro (máy bẻ gãy hydro, máy xử lý hydro)
– Hydrogen reformers và vòng tổng hợp amoniac
– Đường ống và lò phản ứng hydro áp suất cao
– Steam-methane reformers (SMR)

🔬 Các chiến lược do API khuyến nghị để phòng ngừa và phát hiện HTHA:

– Lựa chọn vật liệu – API 941 cung cấp các đường cong Nelson, xác định giới hạn vận hành an toàn cho các loại thép khác nhau trong dịch vụ hydro.
– Kỹ thuật kiểm tra tiên tiến – API 510 & 570 khuyến nghị sử dụng UT mảng pha (PAUT) và nhiễu xạ thời gian bay (TOFD) để phát hiện hư hỏng ở giai đoạn đầu.
– Kiểm tra dựa trên rủi ro (RBI) – Phương pháp tiếp cận của API 580 – Ưu tiên các tài sản có rủi ro cao giúp giảm thiểu việc ngừng hoạt động không cần thiết đồng thời đảm bảo tính toàn vẹn.
– Kiểm soát hoạt động – Duy trì nhiệt độ và áp suất dưới ngưỡng tới hạn giúp giảm thiểu rủi ro khởi phát HTHA.

✅ Tóm lại: HTHA là mối đe dọa thầm lặng đòi hỏi phải quản lý chủ động

Thiệt hại do HTHA không xảy ra trong một sớm một chiều, nhưng một khi đã xảy ra, nó sẽ không thể đảo ngược được. Nếu không có chiến lược lựa chọn vật liệu và kiểm tra phù hợp, hậu quả có thể rất thảm khốc. Việc tuân thủ các tiêu chuẩn API đảm bảo độ tin cậy lâu dài và ngăn ngừa các sự cố bất ngờ.

#HighTemperatureHydrogenAttack #HTHA #API510 #API570 #API571 #API941 #Inspection #RiskManagement #OilAndGas #Refining #MantenimientoPredictivo #SeguridadIndustrial #IndustriaPetrolera #Petróleo #Hidrógeno

(St.)
Kỹ thuật

API 609 Phiên bản 2021 – Van bướm

285

API 609 Phiên bản 2021 – Van bướm

Sự khác biệt giữa API 609 Loại A và Loại B Bướm …
Zecovalve
[PDF] 5 Tháng Năm, 2021 ĐẾN: API 609 Người được cấp phép Monogram API 609 Monogram …
Api
Van bướm API 609 bù đắp kép 609 Không rò rỉ một mảnh …
vovalve

Phiên bản API 609 2021 là tiêu chuẩn cho van bướm, đặc biệt bao gồm các đầu hàn mặt bích kép, loại vấu và wafer và hàn đối đầu. Tiêu chuẩn này là một phần của hướng dẫn của Viện Dầu khí Hoa Kỳ (API) và rất quan trọng để đảm bảo chất lượng và hiệu suất của van bướm trong các ứng dụng công nghiệp khác nhau.

  • : Tiêu chuẩn bao gồm thiết kế, vật liệu, kích thước mặt đối mặt, xếp hạng áp suất-nhiệt độ và kiểm tra, kiểm tra và thử nghiệm van bướm47.

  • : Nó bao gồm các thông số kỹ thuật cho van bướm hai mặt bích, vấu, loại wafer và đầu hàn đối đầu25.

  • : Phiên bản thứ 9 của API Standard 609 có hiệu lực vào tháng 10 năm 2021 cho Chương trình API Monogram2.

  • : Van được sản xuất theo tiêu chuẩn này phải tuân thủ các tiêu chuẩn liên quan khác như API 598 để kiểm tra và thử nghiệm3.

  • : API 609 phân loại van bướm thành các chiều dài cấu trúc khác nhau, đáng chú ý là Loại A và Loại B, khác nhau về yêu cầu thiết kế và kiểm tra1.

  • : Vật liệu phổ biến được sử dụng bao gồm A216 WCB, A352 LCB, A217 WC6, A351 CF8 và A351 CF8M3.

  • : Van có thể được vận hành bằng điện, khí nén, thủy lực hoặc thông qua hộp số3.

  • : Thông thường, các van này hoạt động trong phạm vi nhiệt độ từ 0 ° C đến 180 ° C3.

  • : Kích thước có sẵn từ 3 inch đến 200 inch3.

API 609 đảm bảo rằng van bướm đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn, hiệu suất và độ tin cậy, phù hợp với môi trường công nghiệp đòi hỏi khắt khe. Việc tuân thủ tiêu chuẩn này là điều cần thiết cho các nhà sản xuất đang tìm cách đảm bảo chất lượng và đạt được chứng nhận API.

API 609 – Van bướm

Van bướm API 609 là gì – Nhà sản xuất van ZFA
ZFAVALVES
Van bướm API 609 là gì? – VAN TIANYU
[PDF] Van bướm So sánh kích thước mặt đối mặt API ASME EN …
globalsupplyline.com

API 609 là tiêu chuẩn của Viện Dầu khí Hoa Kỳ (API) áp dụng cho van bướm12. Nó bao gồm thiết kế, vật liệu, thử nghiệm và kích thước của van để đảm bảo độ tin cậy và hiệu suất trong các ứng dụng công nghiệp1. Các van này là van một phần tư quay điều chỉnh hoặc cách ly lưu lượng chất lỏng2.

Các :

  •  API 609 chỉ định các loại kết nối, hình thức cấu trúc và kích thước mặt đối mặt12. Các loại kết nối bao gồm van bướm wafer, mặt bích, vấu, có rãnh và van bướm hàn1. Các dạng cấu trúc bao gồm van bướm lệch tâm và van lệch tâm (lệch tâm kép và ba)1. Kích thước mặt đối mặt được chia thành Series A (loại kẹp và vấu) và Series B (loại vấu kẹp và mặt bích)12.

  •  Vật liệu cho van bướm bao gồm gang, gang dẻo, đồng và WCB (Carbon loại B đúc có thể hàn)12.

  •  Van API 609 trải qua quá trình kiểm tra nghiêm ngặt, bao gồm đánh giá kích thước, vật liệu, khả năng chịu áp suất và ngăn ngừa rò rỉ12. Các thử nghiệm bao gồm hình thức, kích thước và độ kín (tĩnh và động, nước và không khí)1. Các thử nghiệm áp suất được tiến hành theo tiêu chuẩn API598 để kiểm tra hiệu suất chịu áp suất của van bướm dưới áp suất thiết kế1.

:

  • Cấu trúc đơn giản, thiết kế nhỏ gọn và trọng lượng nhẹ14

  • Đóng mở nhanh, với đĩa chỉ cần xoay 90 độ1

  • Lực cản dòng chảy thấp và công suất dòng chảy cao1

  • Thích hợp cho các hệ thống áp suất thấp và trung bình để kiểm soát chất lỏng, khí và bột1

  • Các ứng dụng trong chế biến hóa chất, quản lý dầu khí, nước và nước thải, phát điện, hệ thống HVAC, sản xuất thực phẩm và đồ uống, sản xuất bột giấy và các ứng dụng hàng hải2

  • Vận hành bằng phương pháp thủ công, khí nén, điện hoặc thủy lực1

:

  •  Điển hình đồng tâm, với cấu hình đĩa và ghế đồng tâm, phù hợp với áp suất và nhiệt độ thấp hơn, thường được sử dụng trong hệ thống cấp nước và HVAC2.

  • Được thiết kế cho áp suất chênh lệch cao hơn, các van này có đế bù với đĩa lệch tâm hoặc đồng tâm, phù hợp với các quy trình công nghiệp đòi hỏi khắt khe2.

📌 API 609 – Van bướm: Những hiểu biết quan trọng về tuân thủ 🔍💪

Van bướm đóng vai trò quan trọng trong các ứng dụng công nghiệp để điều chỉnh lưu lượng chất lỏng. Tài liệu này phác thảo Phiên bản 2021 của tiêu chuẩn API 609 để đảm bảo hiệu suất, độ an toàn và độ tin cậy của van.

🔑 Điểm nổi bật chính:
✅ Các loại van: Van hai mặt bích, Van kiểu Lug, Van kiểu Wafer, Van đầu hàn đối đầu
✅ Xếp hạng áp suất và nhiệt độ (ASME B16.34, B16.42)
✅ Tuân thủ vật liệu (Thép, Hợp kim niken, Gang dẻo, Đồng)
✅ Tuân thủ an toàn cháy nổ và khí thải phát tán (API 607, API 641)
✅ Kiểm tra và đảm bảo chất lượng (API 598 để kiểm tra áp suất)
✅ Yêu cầu về đánh dấu và ghi chép

⚙️ Ứng dụng:
🔹 Dầu khí
🔹 Hóa dầu
🔹 Xử lý nước
🔹 Phát điện

💡 Việc lựa chọn van phù hợp và tuân thủ các tiêu chuẩn API 609 đảm bảo an toàn vận hành, hiệu quả và tuổi thọ trong các quy trình công nghiệp quan trọng.

API 609 – Van bướm: Những hiểu biết quan trọng về tuân thủ

#ButterflyValves #API609 #IndustrialAutomation #ValvesAndFittings #QualityAssurance #HSE #ProcessSafety

(St.)
Kỹ thuật

Tốc độ máy nén và ứng dụng của chúng

404

Tốc độ máy nén và ứng dụng của chúng

Máy nén lạnh và điều hòa không khí tốc độ thay đổi – Blog
[PDF] Hiểu về điều chế máy nén trong điều hòa không khí…
media.copeland
[PDF] Tổng quan về ứng dụng máy nén – Yaskawa
Yaskawa

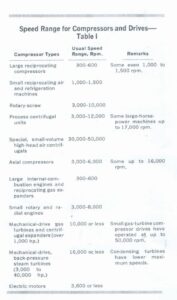

Tốc độ máy nén rất khác nhau tùy thuộc vào loại máy nén và ứng dụng của nó. Dưới đây là tổng quan về các loại máy nén khác nhau và tốc độ điển hình của chúng, cùng với các ứng dụng của chúng:

1.

  • : Thường từ 600 RPM đến 6.000 RPM cho hệ thống lạnh và điều hòa không khí1.

  • : Các máy nén này được sử dụng trong các hệ thống HVAC dân dụng và thương mại để nâng cao hiệu quả bằng cách điều chỉnh tốc độ theo nhu cầu tải. Chúng cung cấp hiệu suất tải một phần cao và kiểm soát nhiệt độ chính xác2.

2. Máy

  • : Thường hoạt động ở tốc độ cao, thường trên 75-80% tốc độ tối đa của chúng để tránh tăng vọt. Tốc độ thông thường có thể dao động từ 15.000 đến 100.000 RPM37.

  • : Được sử dụng trong các ứng dụng công nghiệp quy mô lớn như nhà máy lọc dầu, nhà máy hóa chất và chế biến khí đốt tự nhiên. Chúng cũng được sử dụng trong các hoạt động sản xuất tuyết và làm bộ tăng áp hoặc bộ tăng áp trong động cơ46.

3. Máy

  • : Thường hoạt động ở tốc độ thấp hơn so với máy nén ly tâm, thường trong khoảng vài trăm đến vài nghìn vòng / phút.

  • : Thường được sử dụng trong các ứng dụng nhỏ hơn như thiết bị điều hòa không khí gia đình, hệ thống lạnh và các quy trình công nghiệp yêu cầu công suất thấp hơn.

4. Máy

  • : Thường hoạt động ở tốc độ từ 1,000 đến 10,000 RPM.

  • : Được sử dụng trong các hệ thống nén khí công nghiệp và hệ thống làm lạnh do hiệu quả và độ tin cậy cao của chúng.

  • : Máy nén tốc độ thay đổi có thể cải thiện đáng kể hiệu quả bằng cách điều chỉnh tốc độ của chúng để phù hợp với tải, giảm tiêu thụ năng lượng12.

  • : Chúng cung cấp khả năng kiểm soát nhiệt độ chính xác, có lợi trong các ứng dụng yêu cầu điều kiện môi trường nhất quán2.

  • : Máy nén tốc độ cao như loại ly tâm có thể bị tăng vọt nếu vận hành dưới tốc độ tối ưu, có thể gây ra hư hỏng34.

  • : Mặc dù máy nén ly tâm đáng tin cậy và tiết kiệm chi phí trong việc bảo trì, nhưng chi phí ban đầu của chúng cao hơn và chúng yêu cầu gia công chính xác4.

Hiểu về tốc độ máy nén và ứng dụng của chúng

Khi lựa chọn máy nén cho ứng dụng công nghiệp, một trong những yếu tố quan trọng cần xem xét là tốc độ vận hành của máy. Tốc độ máy nén có thể dao động từ vài trăm vòng/phút (vòng/phút) đến 50.000 vòng/phút, tùy thuộc vào loại, kích thước và ứng dụng.

Máy nén pittông:
Máy nén pittông lớn thường hoạt động ở tốc độ 300-600 vòng/phút, một số máy đạt 1.000-1.500 vòng/phút. Chúng thường được sử dụng trong các ứng dụng hạng nặng đòi hỏi áp suất cao và hoạt động ổn định, được kiểm soát. Máy nén khí và máy làm lạnh pittông nhỏ hơn chạy nhanh hơn nhiều, từ 1.000 đến 1.500 vòng/phút, khiến chúng phù hợp với các hệ thống làm mát thương mại và dân dụng.

Máy nén quay và ly tâm:
Máy nén trục vít quay hoạt động ở tốc độ 3.000-10.000 vòng/phút, cân bằng hiệu suất và hoạt động liên tục, khiến chúng trở nên lý tưởng để cung cấp khí công nghiệp. Các đơn vị ly tâm quy trình nằm trong phạm vi tương tự, thường là 3.000-12.000 vòng/phút, mặc dù các máy lớn có thể đạt tới 17.000 vòng/phút. Đối với các ứng dụng chuyên dụng, máy nén ly tâm đầu cao nhỏ hoạt động ở tốc độ 30.000-50.000 vòng/phút, xử lý áp suất cực cao và thể tích nhỏ.

Máy nén trục:
Với tốc độ 3.000-6.000 vòng/phút, máy nén trục được sử dụng trong các ứng dụng công nghiệp hàng không vũ trụ và lưu lượng cao, một số thiết kế đạt tới 16.000 vòng/phút.

Máy nén dẫn động bằng tua-bin và động cơ:
Tua-bin khí dẫn động cơ học hoạt động ở tốc độ 10.000 vòng/phút trở xuống, mặc dù máy nén dẫn động bằng tua-bin khí nhỏ hơn có thể đạt tới 50.000 vòng/phút. Tương tự như vậy, tua-bin hơi áp suất ngược được sử dụng cho truyền động cơ học có thể hoạt động ở tốc độ 16.000 vòng/phút trở xuống, trong khi tua-bin ngưng tụ có xu hướng chạy ở tốc độ thấp hơn.

Máy nén dẫn động bằng động cơ điện:
Động cơ điện, được sử dụng rộng rãi trong các môi trường công nghiệp, thường giới hạn ở mức 3.600 vòng/phút trở xuống, cung cấp nguồn năng lượng cơ học đáng tin cậy và ổn định.

Hiểu được phạm vi tốc độ giúp lựa chọn máy nén phù hợp dựa trên hiệu quả, độ bền và mức tiêu thụ năng lượng cho một quy trình công nghiệp nhất định.

Fluid Movers 1979 Jay Matley Ed Chemical Engineering McGrawHill

#rpm #compressors #industrial
(St.)
Tài Nguyên

Tristan da Cunha, hòn đảo biệt lập nhất hành tinh

152

Tristan da Cunha, hòn đảo biệt lập nhất hành tinh

Tristan da Cunha, l’endroit habité le plus isolé au monde – Marianne
marianne
Connaissez vous l’endroit habité le plus isolé sur Terre ?
science-et-vie
Voici l’île la plus isolée du monde : sans routes, sans aéroport, sans …
ulysse

Tristan da Cunha, hòn đảo biệt lập nhất hành tinh
Tristan da Cunha thường được coi là hòn đảo có người ở biệt lập nhất trên thế giới. Sau đây là một số yếu tố chính mô tả địa điểm độc đáo này:

Địa lý và sự cô lập
Vị trí: Tristan da Cunha nằm ở Nam Đại Tây Dương, cách vùng đất có người ở gần nhất là Saint Helena và Cape Town ở Nam Phi hơn 2.000 km12.

Thành phần của quần đảo: Quần đảo bao gồm một số đảo, trong đó có Tristan da Cunha, Nightingale, Inaccessible và Gough. Chỉ có đảo Tristan da Cunha là có người sinh sống24.

Điều kiện thời tiết: Điều kiện thời tiết khắc nghiệt, gió mạnh và sóng cao, khiến việc tiếp cận đảo đặc biệt khó khăn23.

Dân số và Kinh tế
Dân số: Hòn đảo có dân số khoảng 260 người, tất cả đều sống tại thủ phủ Edinburgh of the Seven Seas34.

Hoạt động kinh tế: Nền kinh tế địa phương chủ yếu dựa vào đánh bắt cá và nông nghiệp. Người dân tự trồng rau và nuôi động vật.34

Cơ sở hạ tầng: Không có sân bay, không có đường sá và rất ít cơ sở hạ tầng hiện đại. Việc liên lạc với thế giới bên ngoài không thường xuyên34.

Lịch sử và Truy cập
Khám phá và thực dân hóa: Được người Bồ Đào Nha Tristão da Cunha phát hiện vào năm 1506, hòn đảo này đã được người Anh thực dân hóa vào thế kỷ 1913.

Đường đi: Chỉ có một vài chuyến đi thuyền đến Tristan da Cunha mỗi năm, thường khởi hành từ Cape Town ở Nam Phi. Việc giao cắt rất hiếm và thường bị gián đoạn bởi điều kiện thời tiết34.

Tristan da Cunha đại diện cho một lối sống độc đáo, nơi cộng đồng sống tự cung tự cấp, với sự đoàn kết chặt chẽ giữa những người dân địa phương. Hòn đảo này cũng là thiên đường của động vật hoang dã, với một số đảo được UNESCO công nhận là Di sản Thế giới24.

🏝️ Thật phi thường. Đây là Tristan da Cunha, hòn đảo biệt lập nhất trên hành tinh. Một thế giới song song thực sự và là phòng thí nghiệm cực độ.

Hãy tưởng tượng một chấm nhỏ ở xa về phía nam Đại Tây Dương. Airbus Space hé lộ vẻ đẹp ngoạn mục của ngọn núi lửa rộng 100km2 này bị gió và nước biển băng giá tàn phá.

Từ Nam Cực, phải mất sáu ngày đi thuyền để đến hòn đảo này và vùng đất có người ở gần nhất là Saint Helena, cách 2400km về phía bắc.

Theo ghi chép của nhà thám hiểm người Bồ Đào Nha Tristan da Cunha vào năm 1506, tảng đá này thách thức logic về nơi cư trú của con người. Tại đây, bạn có thể gặp 290 cư dân, hậu duệ của một thủy thủ người Scotland và những người Hà Lan sống sót sau vụ đắm tàu, những người đã sống tự cung tự cấp kể từ năm 1807, duy trì lối sống độc đáo, không có tội phạm nào được báo cáo, không có tài sản riêng và hạn chế tiếp xúc với thế giới bên ngoài.

Hòn đảo này không có sân bay cũng như cảng nước sâu.
Chỉ có một con tàu chở hàng và một phi hành đoàn các nhà khoa học, thỉnh thoảng một năm, phá vỡ sự cô đơn của nơi này.

🌋 Về mặt địa chất, Tristan da Cunha là một núi lửa tầng đang hoạt động, giống như Đảo Phục Sinh. Nó có độ cao hơn 2000m, nhưng cách đáy đại dương 5800m.
Vụ phun trào năm 1961 đã buộc toàn bộ cư dân phải lưu vong ở Vương quốc Anh trước khi họ quyết định quay trở về vì nỗi nhớ hoặc sức chịu đựng.

Bởi vì ở đây, thời gian trôi đi theo cách khác. Tiền tệ không ổn định, Internet không ổn định và cộng đồng sống dựa vào nền kinh tế truyền thống: trao đổi hàng hóa và đánh bắt tôm hùm.

Dân số sống trong một ngôi làng duy nhất, có cái tên đẹp như tranh vẽ là Edinburgh của Bảy Biển.

🐧 Hòn đảo và vùng biển của nó tạo thành khu bảo tồn biển lớn thứ tư trên thế giới (687.000 km²), nơi sinh sống của chim cánh cụt Galapagos, hải cẩu lông và các loài chim quý hiếm như chim hải âu mũi vàng, một loài chim khổng lồ có sải cánh dài 2,5 mét.

Thế giới thu nhỏ này cũng thu hút khoa học và công nghệ. Các nhà nghiên cứu đang thử nghiệm các mô hình tự cung cấp lương thực, mạng lưới điện phân tán và các chiến lược thích ứng với khí hậu.

Dân số của nơi này cũng là chủ đề nghiên cứu đặc biệt đối với các nhà di truyền học, vì tất cả cư dân ở đây đều là hậu duệ của 15 tổ tiên bị đắm tàu. Sự cô lập của hòn đảo, mặc dù không hoàn toàn, cũng thu hút sự quan tâm của các nhà kinh tế và xã hội học trên toàn thế giới.

Bởi vì nếu Tristan da Cunha chống lại những cơn gió thay đổi, thì đó là một dạng phủ định của toàn cầu hóa, một phòng thí nghiệm cực kỳ cô lập, nơi sự phụ thuộc lẫn nhau là quy tắc cục bộ, nhưng phần còn lại của thế giới lại bị lạc trong sương mù của khoảng cách.

Nó nhắc nhở chúng ta rằng con người có khả năng thích nghi với những điều kiện khắc nghiệt nhất.

Nguồn: Pléiades Néo – Airbus DS 2022

#science-khoa học #géo-địa lý #UK-Anh #Cunha #Atlantique-Đại Tây Dương #ocean-đại dương #antarctica-Nam Cực


https://buff.ly/y7upJdp

(St.)
Kỹ thuật

Các công cụ AI tạo sinh

402

Công cụ AI tạo sinh

Các công cụ và ứng dụng AI tạo sinh hàng đầu – Turing
Turing
AI tạo sinh | Đám mây Google
AI tạo sinh: Nó là gì, công cụ, mô hình, ứng dụng và trường hợp sử dụng
Gartner

Các công cụ AI tạo sinh đang chuyển đổi các ngành công nghiệp khác nhau bằng cách cho phép tạo nội dung mới, chẳng hạn như văn bản, hình ảnh, âm thanh và mã. Dưới đây là một số công cụ và nền tảng AI tổng quát hàng đầu trên các danh mục khác nhau:

  •  Được phát triển bởi OpenAI, nó tạo ra văn bản đàm thoại, tự nhiên và được sử dụng để hỗ trợ khách hàng, viết sáng tạo và động não nội dung13.

  • : Chuyên tạo bản sao tiếp thị, khẩu hiệu và tiêu đề, cung cấp các công cụ như “First Draft Wizard” để tăng tốc độ tạo nội dung1.

  • : Xuất sắc trong việc tạo các chiến dịch tiếp thị phù hợp, cung cấp các công cụ cho các bài đăng trên blog, bản sao bán hàng và mô tả sản phẩm chất lượng cao1.

  • : Trợ lý viết AI giúp tóm tắt các bài báo, soạn thảo báo cáo và viết nội dung học thuật1.

  • : Mô hình OpenAI tạo ra hình ảnh chất lượng cao từ lời nhắc văn bản, lý tưởng cho người sáng tạo nội dung và nhà thiết kế14.

  • : Được biết đến với việc tạo ra những hình ảnh nghệ thuật theo phong cách chân thực và trừu tượng, thường được sử dụng cho cảm hứng và các dự án thiết kế tùy chỉnh1.

  • : Một công cụ AI tổng quát dành cho các nhà thiết kế chuyên nghiệp, cung cấp khả năng tích hợp liền mạch với Photoshop và Illustrator1.

  • : Đơn giản hóa thiết kế đồ họa bằng cách đề xuất thiết kế và mẫu dựa trên đầu vào của người dùng1.

  • : Hỗ trợ nhà phát triển bằng cách tạo đoạn mã và hoàn thành các dòng mã1.

  • : Cung cấp hỗ trợ được hỗ trợ bởi AI cho các nhà phát triển, nâng cao tốc độ, chất lượng và bảo mật trong việc tạo mã2.

  • : Cho phép các nhà phát triển tương tác, tùy chỉnh và nhúng các mô hình nền tảng vào ứng dụng, hỗ trợ triển khai các tác nhân AI2.

  • : Cung cấp các công cụ để xây dựng và thay đổi quy mô các ứng dụng AI tổng hợp, bao gồm Amazon Q và Amazon Bedrock8.

Những công cụ này đang cách mạng hóa các ngành công nghiệp bằng cách tự động hóa các tác vụ, tăng cường khả năng sáng tạo và cải thiện năng suất. Tuy nhiên, chúng cũng yêu cầu xác nhận của con người để đảm bảo độ chính xác và giảm thiểu các thành kiến tiềm ẩn3.

Các công cụ của AI tạo sinh

Hãy cùng phân tích các công cụ thiết yếu đang định hình cách chúng ta học tập, sáng tạo và giao tiếp.

➡️ Công cụ học tập
– Cá nhân hóa hành trình học tập của bạn.
– Sử dụng AI để xác định điểm mạnh và điểm yếu.
– Truy cập nội dung tùy chỉnh phù hợp với tốc độ của bạn.

➡️ Công cụ văn bản
– Tạo các câu chuyện hấp dẫn một cách dễ dàng.
– Tạo bản tóm tắt và văn bản diễn giải trong vài giây.
– Nâng cao khả năng viết của bạn với các đề xuất cải tiến do AI thúc đẩy.

➡️ Công cụ hình ảnh
– Biến các khái niệm thành hình ảnh ngay lập tức.
– Tạo hình ảnh gốc hoặc cải thiện hình ảnh hiện có.
– Từ tiếp thị đến thiết kế, nâng cao khả năng sáng tạo của bạn với nỗ lực tối thiểu.

➡️ Công cụ giọng nói
– Chuyển đổi văn bản thành giọng nói và ngược lại một cách liền mạch.
– Tạo podcast và thuyết minh hấp dẫn dễ dàng.
– Sử dụng AI để tổng hợp giọng nói tự nhiên và giống con người hơn.

➡️ Công cụ video
– Tự động hóa quy trình chỉnh sửa và nâng cao video.
– Tạo ý tưởng hoặc kịch bản nội dung video nhanh chóng.
– Tiếp cận đối tượng bằng video mà họ có thể đồng cảm một cách dễ dàng.

Các công cụ AI tạo sinh không chỉ dành cho dân công nghệ; chúng dành cho tất cả mọi người. Trong thời đại kỹ thuật số này, việc tận dụng các công cụ này có thể nâng cao đáng kể năng suất và khả năng sáng tạo. Bạn đã sẵn sàng đón nhận sự chuyển đổi này chưa?

QuantumEdgeX LLC

GenerativeAI LearningTools AI

(St.)
Kỹ thuật

Khớp nối tách rời

160

Khớp nối tách rời

Khớp nối tách rời an toàn – MannTek
Manntek
Khớp nối tách rời NGX – Bộ khớp nối an toàn và chống tràn
[PDF] Khớp nối tách an toàn

Khớp nối tách rời là một thiết bị an toàn được thiết kế để ngăn ngừa tai nạn và bảo vệ thiết bị trong quá trình chuyển chất lỏng hoặc khí. Nó thường được sử dụng trong các ngành công nghiệp như dầu khí, hóa chất và giao thông vận tải, nơi có nguy cơ xảy ra các sự cố vô tình kéo đi hoặc lái xe đi.

  • : Các khớp nối tách có một điểm đứt cố định để tách kết nối khi tác dụng lực quá mức, ngăn ngừa hư hỏng thiết bị và giảm thiểu tổn thất sản phẩm13.

  • : Khi tách, van bên trong tự động đóng lại để tránh tràn và đảm bảo an toàn13.

  • : Thích hợp cho các sản phẩm khác nhau, bao gồm các sản phẩm làm từ dầu mỏ, hóa chất, khí và thực phẩm1.

  • : Nhiều mô hình có thể dễ dàng đặt lại tại chỗ, giảm thời gian ngừng hoạt động26.

  •  Được thiết kế cho các hệ thống chuyển chất lỏng ngoài khơi, các khớp nối này tự động ngắt dòng sản phẩm để đáp ứng với tải trọng kéo quá mức hoặc tăng vọt5.

  • : Có sẵn trong các cấu hình khác nhau để phù hợp với các ứng dụng khác nhau1.

  • : Giảm nguy cơ tai nạn và thiệt hại môi trường.

  • : Ngăn ngừa hư hỏng cơ học đối với tay tải và ống mềm.

  • : Giảm thiểu thời gian ngừng hoạt động và thất thoát sản phẩm trong quá trình vận chuyển46.

Nhìn chung, khớp nối tách ròi là thành phần thiết yếu để đảm bảo hoạt động truyền chất lỏng an toàn và hiệu quả trong nhiều ngành công nghiệp.

Khớp nối tách rời
Khớp nối tách rời là thiết bị an toàn thường được sử dụng trong các hệ thống truyền chất lỏng để ngăn ngừa hư hỏng và tràn chất lỏng trong trường hợp lực quá mạnh hoặc ngắt kết nối ngẫu nhiên. Các khớp nối này được thiết kế để tự động tách ra khi có lực căng hoặc lực được xác định trước, đảm bảo rằng thiết bị được kết nối, chẳng hạn như ống mềm hoặc tay tải, không bị hư hỏng. Khớp nối tách rời được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, chế biến hóa chất và vận tải, nơi việc truyền chất lỏng nguy hiểm hoặc độc hại một cách an toàn là rất quan trọng.
Cơ chế của khớp nối tách rời thường bao gồm hệ thống khóa bên trong, chẳng hạn như chốt cắt hoặc cơ cấu lò xo, giữ hai nửa khớp nối lại với nhau trong điều kiện vận hành bình thường. Khi tác dụng lực quá mức, chẳng hạn như trong quá trình lái xe hoặc tình huống khẩn cấp, hệ thống khóa sẽ nhả ra, cho phép khớp nối tách ra một cách sạch sẽ. Sự tách ra này không chỉ ngăn ngừa hư hỏng cho thiết bị mà còn ngăn ngừa rò rỉ chất lỏng, vì khớp nối thường được trang bị van tự động đóng khi ngắt kết nối.
Độ tin cậy và hiệu quả của chúng khiến chúng trở thành một thành phần quan trọng trong các ngành công nghiệp mà hệ thống truyền chất lỏng phải đối mặt với các mối nguy hiểm tiềm ẩn hoặc lực tác động ngẫu nhiên.

#oil-dầu #gas-khí #loading-tải #unloading-dỡ tải #fluid-chất lỏng #leaks-rò rỉ #spill-tràn #valve-van #reliability-độ tin cậy #potantiel-tiềm năng #hazards-mối nguy hiểm #terminal-nhà ga #facilities-cơ sở #plant-nhà máy #truck-xe tải #rail-đường sắt #shipping-vận chuyển #marineoperation-hoạt động hàng hải #breakaway-tách rời #coupling-khớp nối
(St.)
Kỹ thuật

Vai trò của ống lót trục trong máy bơm ly tâm

291

Vai trò của ống lót trục trong máy bơm ly tâm

Ống bọc trục trong máy bơm là gì?: Các loại – Bhansali Techno Components
Bhansalitechno
Hiểu vai trò của ống bọc trục bơm
aashapuriengg
Ống lót trục – Dịch vụ gia công CNC Ấn Độ
Relieng

Ống lót trục đóng một vai trò quan trọng trong máy bơm ly tâm bằng cách bảo vệ trục bơm, tăng cường độ bền và cải thiện hiệu quả tổng thể của máy bơm. Dưới đây là các chức năng và lợi ích chính của ống bọc trục trong máy bơm ly tâm:

  1. : Ống bọc trục hoạt động như một thành phần hy sinh, hấp thụ mài mòn và ăn mòn có thể làm hỏng trục bơm. Điều này đặc biệt quan trọng trong môi trường mà chất lỏng được bơm bị ăn mòn hoặc mài mòn23.

  2. : Bằng cách ngăn chặn sự tiếp xúc trực tiếp giữa trục và chất lỏng, ống bọc trục duy trì tính toàn vẹn của trục, đảm bảo tuổi thọ kéo dài và hoạt động hiệu quả của máy bơm24.

  3. : Ống bọc trục giúp bịt kín các buồng khác nhau và bảo vệ vòng bi bên trong khỏi môi trường ăn mòn và hư hỏng mài mòn37.

  4. : Bằng cách bảo vệ trục, ống bọc trục giảm nhu cầu thay thế trục thường xuyên, do đó giảm chi phí bảo trì và thời gian ngừng hoạt động26.

  • : Được làm từ vật liệu chất lượng cao, ống bọc trục giúp tăng cường độ bền của máy bơm, đảm bảo hoạt động trơn tru trong thời gian dài6.

  • : Bằng cách giảm ma sát và mài mòn, ống bọc trục góp phần mang lại hiệu suất và hiệu quả bơm tốt hơn68.

  • Hiệu : Chúng cung cấp một giải pháp hiệu quả về chi phí so với việc thay thế toàn bộ cụm trục, khiến chúng trở thành lựa chọn thiết thực để bảo trì máy bơm58.

  • : Ống bọc trục được sử dụng trong các ngành công nghiệp khác nhau, bao gồm chế biến hóa chất, xử lý nước thải và sản xuất điện, do khả năng thích ứng với các điều kiện dịch vụ khác nhau5.

🚀 𝐔𝐧𝐝𝐞𝐫𝐬𝐭𝐚𝐧𝐝𝐢𝐧𝐠 𝐭𝐡𝐞 𝐑𝐨𝐥𝐞 𝐨𝐟 𝐒𝐡𝐚𝐟𝐭 𝐒𝐥𝐞𝐞𝐯𝐞𝐬 𝐢𝐧 𝐂𝐞𝐧𝐭𝐫𝐢𝐟𝐮𝐠𝐚𝐥 𝐏𝐮𝐦𝐩𝐬 💡

Ống lót trục là một thành phần quan trọng trong máy bơm ly tâm, được thiết kế để bảo vệ trục bơm khỏi bị mài mòn, xói mòn và ăn mòn. Được định vị bên trong khoang phớt, ống lót trục đóng vai trò là vật bảo vệ giữ cho đệm tuyến hoặc phớt cơ khí trên đường kính ngoài của nó. Bộ phận chống mài mòn có thể thay thế hoặc tái tạo này đóng vai trò là tuyến phòng thủ đầu tiên, giúp trục bơm không bị hư hỏng và giảm đáng kể chi phí thay thế.

𝐊𝐞𝐲 𝐅𝐞𝐚𝐭𝐮𝐫𝐞𝐬 𝐨𝐟 𝐒𝐡𝐚𝐟𝐭 𝐒𝐥𝐞𝐞𝐯𝐞𝐬:
✅ Vấn đề vật liệu – Thường được chế tạo từ vật liệu chống mài mòn, chống xói mòn và chống ăn mòn, đảm bảo độ bền trong điều kiện bất lợi.
✅ Giải pháp bịt kín – Vòng chữ O hoặc miếng đệm bịt ​​kín ở đầu cánh quạt, trong khi đầu còn lại kéo dài ra ngoài tấm đệm kín để tăng thêm khả năng bảo vệ.
✅ Lớp phủ nâng cao – Bề mặt phủ stellite (thép không gỉ crôm 13%) để chống mài mòn và ăn mòn, và có thể được làm cứng để tăng khả năng chống chịu.
✅ Vừa vặn chính xác – Ống lót được lắp khóa hoặc vặn chặt vào trục bơm để xoay an toàn và duy trì khoảng cách gần với trục để có hiệu suất tối ưu.

Thay ống lót trục tiết kiệm chi phí hơn nhiều so với việc thay trục bơm. Để kéo dài tuổi thọ của bơm, ống lót trục là khoản đầu tư thiết thực cho độ tin cậy và tuổi thọ.

💡 𝐏𝐫𝐨 𝐓𝐢𝐩:
Kiểm tra thường xuyên và thay thế kịp thời ống lót trục có thể ngăn ngừa thời gian chết bất ngờ và nâng cao hiệu suất của bơm ly tâm của bạn! ✅

(St.)
Kỹ thuật

Kiểm tra tối ưu các điểm phun và trộn

182

Kiểm tra tối ưu các điểm phun và trộn

Điểm phun và trộn – Cân nhắc về thiết kế và kiểm tra
Linkedin
Cách tối ưu hóa hiệu suất và phân phối tiêm
[PDF] TỐI ƯU HÓA HIỆU SUẤT BÚT LÔNG VÀ KIM PHUN TRONG…

Tối ưu hóa việc kiểm tra các điểm phun và trộn là rất quan trọng trong các môi trường công nghiệp khác nhau, chẳng hạn như nhà máy lọc dầu, nhà máy hóa dầu và nhà máy điện. Những điểm này rất quan trọng do khả năng tăng nguy cơ xuống cấp và ăn mòn liên quan đến việc đưa vào hóa chất và phụ gia quy trình. Dưới đây là những cân nhắc chính để tối ưu hóa kiểm tra:

1.

  • : Đảm bảo rằng các điểm phun được thiết kế để tạo điều kiện trộn và pha loãng kỹ lưỡng hóa chất để ngăn chặn sự ăn mòn cục bộ. Điều này bao gồm định vị vòi phun để tránh tiếp xúc trực tiếp với thành tàu1.

  • : Chọn vật liệu có thể chịu được ứng suất hóa học và nhiệt liên quan. Điều này bao gồm việc lựa chọn vật liệu có khả năng chống ăn mòn và mỏi nhiệt16.

2.

  • : Tiến hành kiểm tra kỹ lưỡng theo lịch trình thường xuyên, tập trung vào các khu vực dễ bị ăn mòn nhanh. API 570 khuyến nghị kiểm tra thượng nguồn của điểm tiêm, thường là tối thiểu 12 inch (300 mm) hoặc ba đường kính ống7.

  • : Sử dụng các kỹ thuật kiểm tra thích hợp như kiểm tra trực quan, kiểm tra siêu âm hoặc chụp X quang, tùy thuộc vào thiết kế và khả năng tiếp cận của các điểm tiêm1.

3.

  • : Liên tục theo dõi các thông số vận hành như tốc độ dòng chảy, áp suất, nhiệt độ và thành phần hóa học để đảm bảo chúng nằm trong giới hạn quy định. Điều này giúp ngăn ngừa các hỏng hóc không mong muốn và tối ưu hóa hiệu quả trộn13.

  • : Phát triển và tuân thủ các danh sách kiểm tra và giao thức vận hành nghiêm ngặt để tránh sai sót trong quá trình phun và trộn1.

4.

  •  Sử dụng các mô hình CFD để phân tích động lực học chất lỏng và dự đoán các vấn đề tiềm ẩn như rụng xoáy hoặc hỏng kim phun sớm. Điều này giúp xác nhận thiết kế và hiệu suất của kim phun trước khi lắp đặt3.

  • : Đánh giá ứng suất cơ học trên kim phun bằng cách sử dụng Phân tích phần tử hữu hạn (FEA) để đảm bảo chúng có thể chịu được các điều kiện hoạt động3.

5.

  • Đối với nhiều điểm phun, hãy xem xét đa tạp để tối ưu hóa tốc độ dòng chảy và phân phối mà không làm vỡ khoảng mục tiêu. Cách tiếp cận này có thể giảm chi phí trong khi vẫn duy trì tiếp xúc hiệu quả với chất gây ô nhiễm2.

Bằng cách tích hợp các chiến lược này, các ngành công nghiệp có thể nâng cao độ tin cậy và hiệu quả của hệ thống phun và trộn của họ, giảm nguy cơ hỏng hóc và cải thiện hiệu suất quy trình tổng thể.

Kiểm tra tối ưu hóa các điểm phun và trộn

Bài viết được xuất bản trên Bản tin EIM, trong đó tôi thảo luận về vai trò quan trọng của các điểm phun và trộn trong các ngành công nghiệp chế biến. Những vị trí này rất dễ bị ăn mòn và xói mòn, khiến cho việc thiết kế, lựa chọn vật liệu và chiến lược kiểm tra phù hợp trở nên cần thiết để đảm bảo an toàn và độ tin cậy.

Trong bài viết đề cập đến:
✅ Các biện pháp thực hành tốt nhất để phun và trộn hóa chất
✅ Các cân nhắc thiết kế chính để giảm thiểu sự xuống cấp
✅ Các chiến lược kiểm tra để ngăn ngừa hỏng hóc

(St.)
0904457667
