Omega Jacket so với Jacket nửa ống





Omega Jacket và jacket nửa ống đều là loại áo khoác bên ngoài được sử dụng để gia nhiệt hoặc làm mát bồn, nhưng chúng khác nhau đáng kể về đặc điểm thiết kế, sản xuất và hiệu suất.
-
: Được thực hiện bằng cách tách ống theo chiều dọc thành hình nửa ống hoặc uốn một tấm phẳng thành dạng nửa ống, sau đó hàn xoắn ốc xung quanh vỏ bình để tạo thành ống dẫn để làm nóng hoặc làm mát chất lỏng.
-
: Cung cấp khả năng truyền nhiệt tốt do hình dạng ống dẫn và nhiễu loạn được tạo ra bởi dòng chất lỏng bên trong nửa ống. Thiết kế có thể được chia thành các vùng đa đường để kiểm soát nhiệt độ linh hoạt.
-
: Yêu cầu hàn đáng kể (ít nhất hai đường hàn mỗi bên) để gắn nửa ống vào vỏ tàu. Cường độ hàn này làm tăng chi phí sản xuất (lên đến 30% chi phí tàu) và có thể gây ra các vấn đề về mỏi cơ học trong quá trình chu kỳ nhiệt.
-
: Sự sụt giảm áp suất chất lỏng bên trong nửa ống có thể đáng kể, ảnh hưởng đến hiệu quả. Tuy nhiên, nửa ống có thể xử lý áp suất tương đối cao (ví dụ: 450 psig ở 500 ° F).
-
: Thường được sử dụng trong các ngành công nghiệp hóa chất và dược phẩm cho các bồn cần gia nhiệt hoặc làm mát.
-
: Sử dụng Pillow Plate hàn laser hoặc các thành phần bể hàn laser thay vì nửa ống. Các tấm này tạo thành một áo khoác với hình dạng phức tạp hơn cho phép hiệu quả truyền nhiệt tốt hơn và tiết kiệm không gian.
-
: Cung cấp tốc độ truyền nhiệt cao hơn và phân phối đồng đều hơn của phương tiện sưởi ấm / làm mát so với áo khoác nửa ống. Thiết kế thúc đẩy khối lượng ít hơn và trao đổi nhiệt hiệu quả hơn.
-
: Yêu cầu hàn và xử lý hậu kỳ ít hơn, giảm chi phí vận hành và độ phức tạp trong sản xuất. Quy trình hàn laser cho phép kiểm tra mối hàn tốt hơn (ví dụ: kiểm tra siêu âm) đảm bảo chất lượng mối hàn.
-
Không : Tiết kiệm tới một phần ba không gian so với áo khoác nửa ống và cho phép kết hợp dễ dàng hơn các tính năng như cách nhiệt hoặc hố ga.
-
: Những cải tiến đã được chứng minh bao gồm tăng thông lượng nhiệt lên đến 30%, giảm áp suất thấp hơn 60% và cải thiện khả năng chống mỏi lên đến 10 lần so với áo khoác nửa ống.
-
: Được sử dụng rộng rãi trong các ngành công nghiệp thực phẩm, hóa chất và dược phẩm cho các bể chứa yêu cầu sưởi ấm hoặc làm mát hiệu quả.
Tính năng | Jacket nửa ống | Omega Jacket (Pillow Plate) |
---|---|---|
Chế tạo | Ống tách được hàn xoắn ốc xung quanh bồn | Pillow Plate hàn laser |
Hiệu quả truyền nhiệt | Tốt, với nhiễu loạn trong nửa ống | Truyền nhiệt cao hơn, đồng đều hơn |
Hàn & Sản xuất | Hàn chuyên sâu, tốn kém | Ít hàn, hàn laser, tiết kiệm chi phí |
Giảm áp suất | Giảm áp suất cao hơn trong lưu lượng chất lỏng | Giảm áp suất thấp hơn |
Yêu cầu không gian | Lớn hơn, ít nhỏ gọn hơn | Tiết kiệm tới 1/3 dung lượng |
Chống mệt mỏi | Trung bình, nguy cơ nứt ở các mối hàn | Khả năng chống mỏi tốt hơn tới 10 lần |
Sự kiểm tra | Kiểm tra hàn khó khăn hơn | Các mối hàn có thể kiểm tra hoàn toàn bằng siêu âm |
Chi phí | Chi phí ban đầu thấp hơn nhưng chi phí vận hành cao hơn | Chi phí ban đầu cao hơn được bù đắp bởi hiệu quả |
Tóm lại, Omega Jacket cung cấp một giải pháp thay thế hiện đại, hiệu quả hơn và tiết kiệm chi phí hơn cho Jacket nửa ống truyền thống, đặc biệt là khi tăng cường truyền nhiệt, giảm giảm áp suất và cải thiện độ bền là rất quan trọng. Áo khoác nửa ống vẫn là một lựa chọn đáng tin cậy nhưng liên quan đến độ phức tạp sản xuất cao hơn và các vấn đề mệt mỏi tiềm ẩn.

Chia sẻ
Bạn vẫn đang thay thế thiết bị cũ bằng thiết bị giống như vậy thay vì cân nhắc một thiết kế mới tận dụng các quy tắc thiết kế và kỹ thuật sản xuất mới nhất?
Phân tích hàng nghìn cuộc kiểm tra API 510 và API 579 trong thời gian viết Tài liệu Kiểm soát Ăn mòn API 970. Một trong những thực tiễn gây khó chịu nhất mà tôi nhận thấy trong ngành là việc thay thế thiết bị bằng thiết bị giống như vậy phổ biến ngay cả khi chúng đã có tiền sử hoạt động kém hiệu quả. Việc thay thế thiết bị kém hiệu quả bằng hiện vật là một cách thực sự tồi tệ đối với Chủ sở hữu/Người vận hành để cố gắng tiết kiệm tiền. Tuy nhiên, việc gọi cho nhà chế tạo để thay thế chính xác dường như là bước mặc định được thực hiện sau khi thiết bị ngừng hoạt động.
Có những thiết kế tốt hơn. Hãy sử dụng chúng!

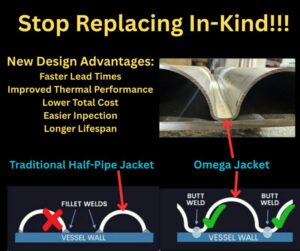

Benjamin Turner, P.E-Kỹ sư Điện, hiệu trưởng của LATTICEPT, đã giới thiệu cho tôi một ví dụ như vậy với Omega Jacket, loại Jacket được sử dụng trong Bình phản ứng Boltzmann. Hãy để ý xem thiết kế Omega Jacket tốt hơn nhiều so với thiết kế áo khoác nửa ống truyền thống như thế nào khi kết nối các cuộn dây bằng một mối hàn đối đầu duy nhất, có thể kiểm tra được.
Hãy xem xét một số ưu điểm:
1- Hình dạng cải tiến này cho phép bạn thiết kế với bước hàn nhỏ hơn. Bước hàn nhỏ hơn đồng nghĩa với việc truyền nhiệt tốt hơn so với Jacket nửa ống truyền thống.
2- Hàn đối đầu các coils đồng nghĩa với việc bạn có thể kiểm tra các mối hàn. Đây là một lợi thế lớn so với áo khoác nửa ống hàn góc truyền thống.
3- Khoang coils Jacket lớn hơn mang lại hiệu suất nhiệt tốt hơn so với Jacket nửa ống truyền thống.
4- Tổng số mối hàn ít hơn đồng nghĩa với thời gian hoàn thành nhanh hơn.
5- Độ phức tạp của quá trình hàn giảm đồng nghĩa với chi phí thấp hơn.
Hãy cân nhắc một thiết kế mới vào lần tới khi bạn cần một bình chứa hoặc bộ trao đổi nhiệt mới.
