Các Loại Giá đỡ Ống

69
Các loại Giá đỡ đường ống

Giá đỡ đường ống là thành phần thiết yếu trong hệ thống đường ống, được sử dụng để chịu tải, hạn chế chuyển động và ngăn ngừa các vấn đề như rung động hoặc chảy xệ. Chúng được phân loại chủ yếu theo chức năng và cấu tạo thành các loại cứng, đàn hồi và hạn chế. Các ví dụ phổ biến bao gồm giày, yên xe, kẹp và móc treo lò xo.​

Giá đỡ cứng

Giá đỡ cứng cho phép không chuyển động theo ít nhất một hướng và được sử dụng rộng rãi nhất cho đường ống ổn định. Giá đỡ giày nằm trực tiếp trên các cấu trúc, thường được hàn hoặc kẹp vào đường ống. Giá đỡ yên xe phân bổ trọng lượng đồng đều để giảm ứng suất đường ống, trong khi bu lông chữ U cố định đường ống vào dầm để dẫn hướng hoặc neo.​

Giá đỡ đàn hồi

Các giá đỡ đàn hồi, như móc treo lò xo thay đổi và không đổi, phù hợp với sự giãn nở nhiệt hoặc chuyển động trong hệ thống đường ống nóng. Lò xo biến thiên điều chỉnh tải trọng với độ võng, phù hợp với chuyển động vừa phải, trong khi lò xo không đổi duy trì tải trọng ổn định cho các dịch chuyển lớn. Chúng thường được treo trên dầm thông qua khe hoặc thanh.​

Giá đỡ kiểm soát chuyển động của đường ống

Giá đỡ kiểm soát chuyển động của đường ống mà không hỗ trợ hoàn toàn trọng lượng. Thanh dẫn đường ống và điểm dừng đường giới hạn chuyển động ngang hoặc trục, neo cố định đường ống hoàn toàn và miếng đệm mòn (như Cardel) bảo vệ chống ma sát trong quá trình trượt. Trunnions, cành giả hàn, hỗ trợ cả đường dọc và ngang.​

Hiểu về các Loại Giá đỡ Ống khác nhau trong Ngành Dầu khí

Giá đỡ ống đóng vai trò quan trọng trong việc duy trì tính toàn vẹn, ổn định và an toàn của hệ thống đường ống. Một hệ thống giá đỡ được thiết kế tốt đảm bảo phân bố tải trọng, kiểm soát rung động, quản lý giãn nở nhiệt và bảo vệ thiết bị.
Dưới đây là một số loại giá đỡ ống thường được sử dụng nhất trong các nhà máy công nghiệp:

📌 1. Giá đỡ điều chỉnh được

Được sử dụng khi cần điều chỉnh nhẹ theo chiều dọc để cân bằng hoặc căn chỉnh ống trong quá trình lắp đặt hoặc bảo trì.

📌 2. Đế kẹp

Cung cấp sự gia cố kết cấu và phân bổ tải trọng, đặc biệt là đối với các ống lớn hoặc ống cách nhiệt.

📌 3. Kẹp ống D-Bolt / S-Bolt

Được sử dụng để cố định ống vào kết cấu; lý tưởng cho đường ống thẳng đứng và nằm ngang.

📌 4. Bu lông chữ U có thanh phẳng / Bu lông chữ U / Yên đỡ bu lông chữ U

Giá đỡ đơn giản và đáng tin cậy cho các ống có kích thước nhỏ đến trung bình. Cung cấp khả năng hạn chế chuyển động ngang và lực nâng.

📌 5. Kẹp ống động

Được thiết kế để hấp thụ rung động và tải trọng động, thường được sử dụng gần máy bơm, máy nén và thiết bị quay.

📌 6. Tai khuỷu/Tay nâng/Tay chặn

Được sử dụng để neo giữ, nâng hoặc giữ cố định đường ống trong quá trình giãn nở, co lại hoặc định tuyến thẳng đứng.

📌 7. Đai cố định/Kẹp ống nâng/Kẹp ống

Cung cấp điểm đỡ cố định ngăn chuyển động dọc trục; thường được sử dụng trong đường ống thẳng đứng.

📌 8. Tai ống (Loại H/Loại I)

Tay hàn được sử dụng để dẫn hướng, giữ cố định hoặc đỡ các đường ống nặng mà không cần kẹp.

📌 9. Đế ống/Yên đỡ ống

Một trong những loại giá đỡ được sử dụng rộng rãi nhất – tuyệt vời cho sự giãn nở nhiệt, trượt và truyền tải trọng. Yên đỡ được sử dụng cho các đường ống có đường kính lớn.

📌 10. Chân đế con lăn

Cho phép chuyển động dọc trục của đường ống trong quá trình giãn nở nhiệt trong khi chịu tải trọng thẳng đứng.

📌 11. Dây treo/Kẹp càng đỡ

Được sử dụng để đỡ đường ống trong hệ thống treo khi cần có móc treo thẳng đứng.

💡 Tại sao việc lựa chọn hệ thống đỡ phù hợp lại quan trọng?

✔ Ngăn ngừa hiện tượng võng ống
✔ Kiểm soát rung động và tiếng ồn
✔ Bảo vệ thiết bị được kết nối
✔ Đảm bảo an toàn và độ tin cậy
✔ Giá đỡ chuyển động giãn nở nhiệt
✔ Giảm chi phí bảo trì dài hạn

Một hệ thống đỡ ống được thiết kế tốt là yếu tố thiết yếu đối với hiệu suất tổng thể của nhà máy. Việc lựa chọn đúng loại sẽ cải thiện cả độ tin cậy vận hành và hiệu quả bảo trì.

👉 Vui lòng cho biết nếu có bỏ sót bất kỳ yếu tố đỡ nào

🏗️ Giá đỡ và móc treo ống — Những người bảo vệ thầm lặng cho sự toàn vẹn của đường ống
Trong mọi cơ sở công nghiệp, một loạt các giá đỡ ống, kẹp, đế, yên, tai và móc treo đóng vai trò quan trọng trong việc giữ cho hệ thống đường ống an toàn, thẳng hàng và ổn định.

Các bộ phận này quản lý trọng lượng tĩnh, giãn nở nhiệt, rung động và tải trọng động, đảm bảo độ tin cậy lâu dài trong các nhà máy dầu khí, nhà máy điện, nhà máy lọc dầu, nhà máy phân bón và các tiện ích công nghiệp.

🔧 Nơi sử dụng giá đỡ đường ống
Giá đỡ đường ống rất cần thiết cho:

Hỗ trợ đường ống nằm ngang và thẳng đứng
Duy trì độ dốc thích hợp cho việc thoát nước và dòng chảy
Hấp thụ sự giãn nở và co lại do nhiệt
Giảm rung động và mỏi chu kỳ
Truyền tải trọng an toàn đến giá đỡ, tà vẹt và kết cấu thép
Chúng đảm bảo hệ thống đường ống luôn ổn định, thẳng hàng và không bị ứng suất trong suốt quá trình hoạt động.

⭐ Ưu điểm chính
Ngăn ngừa hiện tượng võng và quá tải đường ống
Kiểm soát sự giãn nở nhiệt
Giảm rung động và hư hỏng do mỏi
Cải thiện tuổi thọ đường ống và an toàn hệ thống

🛠️ Các loại giá đỡ đường ống
Giá đỡ điều chỉnh được
Đế kẹp & đế ống
Bu lông chữ U, bu lông chữ D, kẹp ống đứng & kẹp ống
Yên & giá đỡ con lăn
Giá đỡ cố định, thanh dẫn hướng & bộ chặn
Tai ống & tai khuỷu
Mỗi loại được lựa chọn dựa trên hướng tải, yêu cầu chuyển động và các ràng buộc về kết cấu.

🧪 Vật liệu sử dụng
Thường được sản xuất từ:
Thép carbon (ASTM A36, A106, A105)
Thép hợp kim
Thép không gỉ (SS 304 / SS 316)
Các bề mặt chịu mài mòn có thể bao gồm lớp lót PTFE, neoprene hoặc cao su, trong khi các bề mặt bên ngoài được bảo vệ bằng lớp mạ kẽm nhúng nóng hoặc lớp phủ epoxy để chống ăn mòn.

🛡️ Yêu cầu bảo trì
Kiểm tra thường xuyên là điều cần thiết:
Kiểm tra sự ăn mòn
Siết chặt các bu lông bị lỏng
Kiểm tra sự biến dạng
Kiểm tra tình trạng lớp lót
Đảm bảo chuyển động trơn tru của các giá đỡ trượt/con lăn
Bôi trơn và dặm lại lớp phủ giúp kéo dài tuổi thọ.

⚠️ Biện pháp phòng ngừa để vận hành an toàn
Duy trì khoảng cách giá đỡ chính xác theo phân tích ứng suất
Tránh siết chặt quá mức các kẹp
Đảm bảo loại giá đỡ chính xác (cố định, dẫn hướng, trượt)
Cho phép chuyển động nhiệt theo thiết kế
Lắp đặt đúng cách giúp ngăn ngừa quá tải, lệch trục và hư hỏng sớm.

📘 Tiêu chuẩn áp dụng
ASME B31.1 / B31.3 — Quy chuẩn đường ống
MSS SP‑58, SP‑69, SP‑89 — Giá đỡ và móc treo đường ống
ASTM — Tiêu chuẩn vật liệu
ISO & EN — Tiêu chuẩn thiết kế và thử nghiệm quốc tế
Những tiêu chuẩn này đảm bảo thiết kế giá đỡ an toàn, nhất quán và đáng tin cậy trong mọi ngành công nghiệp.

🎯 Kết luận cuối cùng
Giá đỡ đường ống có thể không phải là bộ phận dễ thấy nhất trong nhà máy, nhưng chúng là những yếu tố cấu trúc quan trọng bảo vệ hệ thống đường ống khỏi ứng suất, rung động và hư hỏng.

Kỹ thuật tốt bắt đầu từ giá đỡ tốt và giá đỡ tốt bắt đầu từ việc hiểu các nguyên tắc cơ bản.

ITS NDT


#PipeSupports #PipingEngineering #ProcessPiping #ASME #MSSSP58 #MechanicalEngineering #QAQC #OilAndGasIndustry #RefineryOperations #PowerPlantEngineering #IndustrialTechnicalService #ITSNDT #AssetIntegrity #EngineeringExcellence #FutureReady

Giá đỡ ống, Kỹ thuật đường ống, Đường ống công nghiệp, ASME, MSS SP-58, Kỹ thuật cơ khí, QAQC, Công nghiệp dầu khí, Vận hành nhà máy lọc dầu, Kỹ thuật nhà máy điện, Dịch vụ kỹ thuật công nghiệp, ITS NDT, Tính toàn vẹn tài sản, Kỹ thuật xuất sắc, Sẵn sàng cho tương lai

(26) Post | LinkedIn

🔧 Giá đỡ và kẹp ống – Hướng dẫn nhanh cho các nhà thiết kế đường ống
Được chuẩn bị bởi: Pipe Line DZ
Trong các hệ thống đường ống công nghiệp, việc lựa chọn đúng giá đỡ và kẹp ống là rất quan trọng để đảm bảo an toàn hệ thống, tính toàn vẹn cấu trúc và độ tin cậy vận hành.
Giá đỡ ống được thiết kế để:
✔ Duy trì sự thẳng hàng của ống
✔ Chịu trọng lượng ống và tải trọng chất lỏng
✔ Hấp thụ sự giãn nở và co lại do nhiệt
✔ Giảm rung động và ứng suất cơ học
✔ Bảo vệ thiết bị như máy bơm, máy nén và bình chứa
Đối với các kỹ sư và nhà thiết kế đường ống, hiểu biết về các loại giá đỡ khác nhau là một yêu cầu cơ bản trong các dự án EPCM, nhà máy lọc dầu, nhà máy hóa dầu và nhà máy điện.

🔩 Các loại giá đỡ ống thông dụng và ứng dụng của chúng
🔧 Giá đỡ điều chỉnh được
Được sử dụng trong quá trình lắp đặt khi cần điều chỉnh chiều cao chính xác.

Cho phép hiệu chỉnh sự thẳng hàng trong quá trình lắp đặt đường ống.

🛠 Đế kẹp
Được lắp đặt chủ yếu trên các đường ống cách nhiệt hoặc đường ống nhiệt độ cao.

Cung cấp độ cao đồng thời bảo vệ lớp cách nhiệt.

🔩 Kẹp ống D-Bolt / S-Bolt
Kẹp cứng được sử dụng để cố định ống chắc chắn vào kết cấu thép.

Thường được sử dụng trong giá đỡ ống và giá đỡ kết cấu.

🔧 Bu lông chữ U với thanh phẳng
Một trong những loại giá đỡ được sử dụng rộng rãi nhất trong hệ thống đường ống.
Thích hợp cho các đường ống có đường kính nhỏ và trung bình và các giá đỡ ống đơn giản.

⚙ Kẹp ống động
Được thiết kế cho các hệ thống dễ bị rung động như:

• Máy bơm
• Máy nén khí
• Thiết bị quay
Giúp ngăn ngừa hỏng hóc do mỏi và hư hại do rung động.

🔥 Đế ống
Cung cấp giá đỡ nâng cao cho:

• Đường ống cách nhiệt
• Đường ống xử lý nhiệt
Thường được sử dụng trong các nhà máy lọc dầu và hóa dầu.

🏗 Kẹp ống đứng / Tai ống đứng
Được sử dụng cho các hệ thống đường ống thẳng đứng để đỡ ống từ dầm hoặc sàn kết cấu.

🔄 Chân đế con lăn
Cho phép chuyển động ngang của ống do giãn nở nhiệt trong khi vẫn đỡ trọng lượng của ống.

🛢 Giá đỡ yên ngựa
Chủ yếu được sử dụng cho các đường ống có đường kính lớn hoặc các kết nối vòi phun bể chứa.

Phân bổ tải trọng của ống trên một bề mặt tiếp xúc lớn.

⛔ Tai chặn
Ngăn chuyển động dọc trục của ống và kiểm soát sự dịch chuyển của ống trong các hệ thống đường ống quan trọng. 📚 Các loại giá đỡ ống chính trong thiết kế đường ống
🔹 Giá đỡ cứng
Được sử dụng khi cần hạn chế chuyển động của ống
Ví dụ:
• Bu lông chữ U
• Kẹp
• Giá đỡ yên ngựa
🔹 Giá đỡ trượt
Cho phép chuyển động của ống được kiểm soát do thay đổi nhiệt độ
Ví dụ:
• Đế ống
• Chân đế con lăn
🔹 Giá đỡ dẫn hướng/chặn
Kiểm soát hướng hoặc độ dịch chuyển dọc trục của ống
Ví dụ:
• Tai chặn
• Đai cố định
🔹 Giá đỡ thẳng đứng
Được sử dụng trong hệ thống đường ống thẳng đứng
Ví dụ:

• Kẹp ống đứng
• Giá đỡ treo
🎯 Tại sao kiến ​​thức này quan trọng đối với kỹ sư đường ống
Hiểu về giá đỡ ống là điều cần thiết cho:

✔ Tuân thủ phân tích ứng suất
✔ Quản lý giãn nở nhiệt
✔ Bảo vệ thiết bị
✔ Độ tin cậy lâu dài của đường ống
Những nguyên tắc cơ bản này được áp dụng rộng rãi trong thiết kế nhà máy, kỹ thuật EPCM và các dự án xây dựng đường ống. 📘 Nội dung giáo dục bởi:
Pipe Line DZ – Trung tâm Kiến thức Kỹ thuật Đường ống


PipeLineDZ
PipingDesign

(St.)
Kỹ thuật

Cách viết câu hỏi ChatGPT hiệu quả ngay lần thử đầu tiên

75

Cách viết câu hỏi ChatGPT hiệu quả ngay lần thử đầu tiên

Lời nhắc ChatGPT hiệu quả thành công trong lần thử đầu tiên bằng cách giảm thiểu sự mơ hồ thông qua cấu trúc rõ ràng, phân công vai trò và hướng dẫn cụ thể. Các khuôn khổ phổ biến như vai trò-nhiệm vụ-ngữ cảnh-định dạng giúp giảm phỏng đoán và mang lại kết quả đầu ra chính xác. Nắm vững các yếu tố này đảm bảo kết quả đáng tin cậy mà không cần lặp lại.

Nguyên tắc cốt lõi

Cung cấp ngữ cảnh trước để hướng dẫn AI. Chỉ định một vai trò cụ thể, chẳng hạn như “Bạn là một chuyên gia tiếp thị dày dạn kinh nghiệm” để định hình câu trả lời. Hãy rõ ràng về độ dài, giọng điệu và định dạng mong muốn, chẳng hạn như “Trả lời bằng 300 từ bằng gạch đầu dòng”.​

Mẫu nhắc nhở

Sử dụng các mẫu có thể thích ứng này để thành công ngay lập tức.

  • Vai trò + Nhiệm vụ + Làm rõ: “[Nhiệm vụ của bạn ở đây]. Trước khi bắt đầu, hãy hỏi 2-3 câu hỏi làm rõ để đảm bảo tính chính xác.”​

  • Persona + Context + Output: “Đóng vai trò là [vai trò chuyên gia]. Cho [chi tiết nền], [hành động cụ thể] trong [định dạng: bảng/danh sách]. Giới hạn ở [số từ].”​​

  • Tinh chỉnh lặp lại: Bắt đầu đơn giản, sau đó thêm: “Cải thiện điều này bằng cách làm cho nó [ngắn gọn/thuyết phục] hơn. Tham khảo [ví dụ].”​

Ví dụ về danh mục

Điều chỉnh lời nhắc theo nhu cầu với những người mới bắt đầu đã được chứng minh này.

Năng suất:

  • “Liệt kê 5 thói quen hàng ngày để tăng cường sự tập trung, xếp hạng theo tác động, với mỗi bước có thể hành động.”​

Viết sáng tạo:

  • “Viết một câu chuyện khoa học viễn tưởng dài 200 từ với tư cách là một tác giả bán chạy nhất, ở góc nhìn thứ nhất, kết thúc bằng một vách đá.”​

Phân tích:

  • “Phân tích ưu / nhược điểm của [chủ đề] trong một bảng: 3 điểm mỗi điểm, dựa trên bằng chứng, giọng điệu trung lập.”​

Kỹ thuật nâng cao

Kết hợp các yếu tố cho các nhiệm vụ phức tạp, chẳng hạn như “Bạn là CEO. Động não 10 ý tưởng sản phẩm cho [thị trường ngách], đạt điểm 1-10 về tính khả thi, trong bảng giảm giá.” Thử nghiệm các biến thể và lưu các biến thể chiến thắng để sử dụng lại. Cách tiếp cận có cấu trúc này mang lại kết quả đầu ra chất lượng cao ngay lập tức.​​

Cách viết câu hỏi ChatGPT hiệu quả ngay lần thử đầu tiên

Hầu hết mọi người đều suy nghĩ quá nhiều về câu hỏi.

Bạn không cần từ ngữ hay hơn.

Bạn cần cấu trúc.

Đây là những gì hiệu quả nhất:

1. Bắt đầu với một vai trò.

Hãy cho ChatGPT biết nó nên đóng vai trò gì. CEO, nhà tiếp thị, nhà phân tích hoặc người quản lý dự án.

2. Xác định rõ nhiệm vụ.

Nói chính xác những gì bạn muốn tạo ra. Bản tóm tắt, phân tích, email hoặc kế hoạch.

3. Chọn định dạng đầu ra.

Danh sách, bảng, slide, markdown hoặc văn bản thuần túy thay đổi mọi thứ.

4. Chỉ thêm ngữ cảnh nếu nó ảnh hưởng đến quyết định.

Thông tin nền giúp ích. Chi tiết thừa làm chậm mọi thứ.

5. Đặt giới hạn ngay từ đầu.

Số lượng từ, giọng văn hoặc đối tượng người đọc giúp giảm thiểu việc làm lại.

6. Tái sử dụng những gì hiệu quả.

Lưu lại các cấu trúc nhắc nhở hiệu quả và thêm các nhiệm vụ mới.

Một người quản lý cuối cùng đã vượt qua được “sự mệt mỏi vì nhắc nhở” bằng cách giữ mọi thứ đơn giản. Thay vì viết một nhắc nhở mới cho mỗi bản cập nhật hàng tuần, họ đã sử dụng một cấu trúc đáng tin cậy: “Đóng vai trò là người quản lý dự án. Tạo một danh sách gạch đầu dòng ngắn gọn cho ban điều hành.”

Đột nhiên, kết quả đầu ra nhất quán mỗi tuần. Ít chỉnh sửa hơn, đánh giá nhanh hơn và sự đồng bộ hoàn hảo.

Nó hiệu quả vì họ đã ngừng coi việc nhắc nhở như một thử nghiệm ngẫu nhiên và bắt đầu coi nó như một quy trình làm việc tiêu chuẩn.

Hầu hết mọi người bỏ qua điều này: Trí tuệ nhân tạo thực sự có thể mở rộng khi các hướng dẫn của bạn ổn định.

Lời nhắc không phải là về cách diễn đạt khéo léo.

Nó là về vai trò, nhiệm vụ và định dạng rõ ràng.

Bạn có thể đơn giản hóa một nhắc nhở nào ngay hôm nay và tái sử dụng trong tương lai?

(St.)
Kỹ thuật

Tiêu chuẩn API 5L – Yêu cầu kỹ thuật đối với đường ống vận chuyển theo các bản cập nhật API đến năm 2025

72
Tiêu chuẩn API 5L

Tổng quan về API 5L

API 5L là tiêu chuẩn được công nhận rộng rãi từ Viện Dầu khí Hoa Kỳ đối với ống thép được sử dụng trong hệ thống vận chuyển đường ống dẫn dầu khí. Nó quy định các yêu cầu đối với ống thép cacbon liền mạch và hàn phù hợp để vận chuyển khí, nước và các chất lỏng khác dưới áp suất cao. Tiêu chuẩn đảm bảo đường ống đáp ứng các tiêu chí nghiêm ngặt về hóa học, cơ học và thử nghiệm về độ an toàn và độ tin cậy trong các ứng dụng đòi hỏi khắt khe.​

Mức độ đặc điểm kỹ thuật sản phẩm

API 5L xác định hai cấp độ: PSL 1 (yêu cầu cơ bản về thành phần hóa học, độ bền và thử nghiệm) và PSL 2 (các quy tắc nghiêm ngặt hơn, bao gồm khả năng truy xuất nguồn gốc bổ sung và kiểm tra độ dẻo dai khía). Ống PSL 2 trải qua thử nghiệm va đập charpy và kiểm soát sản xuất nghiêm ngặt hơn, khiến chúng trở nên thích hợp hơn cho dịch vụ chua hoặc môi trường rủi ro cao. Các nhà sản xuất phải đánh dấu đường ống rõ ràng để chỉ ra mức.​

Yêu cầu chính

Ống tuân thủ dung sai về đường kính, độ dày thành và độ tròn, với các loại phổ biến như X42 đến X80 dựa trên cường độ năng suất tối thiểu. Thử nghiệm thủy tĩnh, thử nghiệm điện không phá hủy và kiểm tra trực quan là bắt buộc. Phiên bản thứ 46, có hiệu lực từ năm 2018 với các bản cập nhật đến năm 2025, kết hợp các cải tiến dựa trên sự đồng thuận để đảm bảo an toàn cho ngành.​

Các ứng dụng

Chủ yếu được sử dụng trong các đường ống trên bờ và ngoài khơi cho dầu mỏ và khí đốt tự nhiên, ống API 5L cũng phục vụ vận chuyển bùn, hơi nước và đường thủy. Các loại hàn bao gồm ERW, LSAW và SSAW, trong khi liền mạch phù hợp với nhu cầu áp suất cao. Các cấp độ được lựa chọn theo nhu cầu của dự án, chẳng hạn như X65 để truyền tải đường dài.​



🔹 Phần thứ hai
Tiêu chuẩn API 5L – Yêu cầu kỹ thuật đối với đường ống vận chuyển theo các bản cập nhật API đến năm 2025
API 5L là tài liệu tham khảo quốc tế thiết yếu xác định các yêu cầu kỹ thuật của đường ống thép được sử dụng trong vận chuyển dầu, khí đốt và hydrocarbon trên các đường ống ngoài khơi và trên biển.

Tiêu chuẩn này đã trải qua các bản cập nhật liên tiếp cho đến năm 2025 nhằm nâng cao mức độ an toàn và độ tin cậy trong các hệ thống vận chuyển áp suất cao và đường dài.

📌 Phạm vi ứng dụng
Tiêu chuẩn API 5L được áp dụng cho:
Đường ống vận chuyển dầu thô và khí tự nhiên
Đường ống vận chuyển sản phẩm hydrocarbon
Ống dẫn trên bờ và ngoài khơi 🌍🌊
Và nó bao gồm hai loại đường ống chính:
Ống liền mạch
Ống hàn như ERW và SAW
📌 Cấp độ đặc tả – PSL
Tiêu chuẩn API 5L phân loại ống theo hai cấp độ kỹ thuật:
🔹 PSL 1
Yêu cầu tiêu chuẩn cho các ứng dụng chung
Kiểm soát cơ bản của hệ thống hóa chất
Thử nghiệm cơ khí và thủy lực mô phỏng
🔹 PSL 2
Yêu cầu nghiêm ngặt và khắt khe hơn ⚠️
Giới hạn chi tiết hơn của hệ thống hóa chất
Thử nghiệm va đập (Charpy V-Notch)
Kiểm tra không phá hủy bắt buộc (UT, RT)
Thông số kỹ thuật Adnoc AGES yêu cầu thực hiện thử nghiệm nứt HIC, SSC, SOHIC, CTOD cho API 5L X60 trở lên
Kiểm soát cao hơn đối với các gioăng cơ khí
📌 Cơ khí Cấp độ

API 5L phụ thuộc vào hệ thống phân loại sau:
Cấp A và Cấp B
Cấp X: từ X42 đến X120
Mỗi cấp độ liên quan đến các giá trị cụ thể trên thế giới về:
Độ bền kéo (Giới hạn chảy)
Độ bền kéo (Độ bền kéo)
Độ giãn dài (Độ giãn dài)
Việc lựa chọn cấp độ là quyết định kỹ thuật dựa trên áp suất, nhiệt độ hoạt động và bản chất của môi chất truyền dẫn.

📌 Yêu cầu về hóa học và cơ học
Đã xác nhận cập nhật năm 2025 về:
Kiểm soát chặt chẽ hàm lượng cacbon bổ sung (CE) để cải thiện hiệu quả hàn 🔧
Giảm hàm lượng lưu huỳnh và phốt pho để giảm độ giòn
Cải thiện khả năng chống nứt do hydro gây ra.
Các chuyên gia cơ khí tương thích với điều kiện vận hành thực tế
📌 Kiểm tra và Thử nghiệm
Tiêu chuẩn API 5L yêu cầu một loạt các thử nghiệm, quan trọng nhất là:
Thử nghiệm áp suất thủy lực 💧
Thử nghiệm kéo và uốn
Thử nghiệm va đập (đặc biệt là PSL 2)
Thử nghiệm không phá hủy để phát hiện các khuyết tật bên trong 🔍
📌 Dịch vụ axit và dịch vụ hàng hải
Tiêu chuẩn bao gồm một bộ theo dõi đặc biệt để xử lý:
Đường ống vận chuyển trong môi trường khí H2S
Môi trường biển có tính ăn mòn cao
Nhiệt độ hoạt động thấp hoặc cao
📌 Tầm quan trọng vận hành
Tuân thủ chính xác tiêu chuẩn API 5L đảm bảo:
An toàn đường ống lâu dài 🛡️
Giảm nguy cơ rò rỉ và cháy nổ.

Cải thiện hiệu suất và tính bền vững của hoạt động
Tuân thủ các tiêu chuẩn quốc tế trong các dự án năng lượng lớn


#API5L
#PipelineEngineering
#OilAndGas

API 5L, Kỹ thuật đường ống, Dầu khí

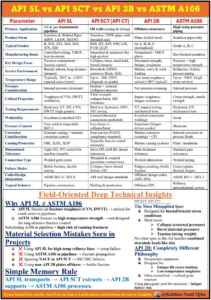

🔍 API 5L so với API 5CT so với API 2B so với ASTM A106 — Cùng một loại thép, nhưng trách nhiệm kỹ thuật hoàn toàn khác nhau.

Một trong những sai lầm tốn kém nhất trong các dự án không phải là gia công hay hàn…

👉 Đó là lựa chọn vật liệu sai ở cấp độ đặc tả kỹ thuật

⚙️ API 5L — Được thiết kế để ngăn ngừa nứt gãy lan rộng
Được sử dụng cho đường ống dẫn dầu khí (trên bờ và dưới biển).
Điều thực sự định nghĩa API 5L KHÔNG chỉ là độ bền (X52, X65, X70…)—mà là:
🔹Độ bền nứt (CVN, DWTT) → khả năng ngăn chặn vết nứt
🔹Hàm lượng cacbon tương đương được kiểm soát (CE) → khả năng hàn trong điều kiện thực địa
🔹Tính dẻo → ngăn ngừa sự lan truyền vết nứt giòn
📌 Trên thực tế:
Một vết nứt trong đường ống dẫn khí áp suất cao có thể lan truyền hàng trăm mét trong vài giây nếu độ bền không đủ.

👉 Đó là lý do tại sao API 5L là về kỹ thuật kiểm soát vết nứt, chứ không chỉ là khả năng chịu áp suất.

🛢️ API 5CT — Được thiết kế để tồn tại dưới lòng đất
Được sử dụng làm ống bao và ống dẫn bên trong giếng dầu/khí.
Đây là môi trường đòi hỏi khắt khe nhất về mặt cơ học trong số bốn môi trường:
🔹Khả năng chống sụp đổ → áp suất hình thành bên ngoài
🔹Độ bền nổ → áp suất bên trong
🔹Tải trọng trục → trọng lượng chuỗi
🔹Độ bền ren → hỏng kết nối = hỏng giếng
🔹Tuân thủ tiêu chuẩn dịch vụ ăn mòn (NACE) → khả năng chống nứt do H₂S
📌 Trên thực tế:
Không giống như đường ống hoặc hệ thống đường ống thông thường, vật liệu này phải chịu ứng suất ba chiều + chất lỏng ăn mòn + chênh lệch nhiệt độ cùng một lúc.

👉 Không có thông số kỹ thuật nào khác ở đây được thiết kế cho sự kết hợp này.

🌊 API 2B — Được thiết kế cho khả năng chịu mỏi, không phải chịu áp suất
Được sử dụng cho các công trình ngoài khơi
Các yếu tố thiết kế chính:

🔹Khả năng chịu mỏi (tải trọng chu kỳ sóng + gió)
🔹Độ bền ở nhiệt độ thấp (thường là -40°C hoặc thấp hơn)
🔹Cấu trúc hạt mịn (được chuẩn hóa/TMCP) → khả năng chống nứt
🔹Khả năng hàn cao đối với các tiết diện dày
📌 Trên thực tế:

Các sự cố ngoài khơi hiếm khi xảy ra do quá tải.

Chúng xảy ra do các vết nứt mỏi phát triển âm thầm trong nhiều năm.

👉 API 2B hướng đến tính toàn vẹn cấu trúc lâu dài, không phải khả năng chịu áp suất.

🔥 ASTM A106 — Được thiết kế cho sự ổn định nhiệt và áp suất
Được sử dụng trong các nhà máy lọc dầu, nhà máy hóa dầu, nhà máy điện.
Đặc điểm chính:
🔹Cấu trúc liền mạch → độ tin cậy ở áp suất cao
🔹Độ bền ở nhiệt độ cao (~540°C)
🔹Khả năng chống biến dạng dẻo dưới tải trọng duy trì
🔹Khả năng gia công và hàn tốt
📌 Trên thực tế:
Ở nhiệt độ cao, sự hỏng hóc không xảy ra đột ngột mà phụ thuộc vào thời gian (đứt gãy do biến dạng dẻo).

👉 ASTM A106 được chế tạo để ổn định nhiệt, không phải để ngăn chặn sự nứt gãy.

🧠 Góc nhìn kỹ thuật (Điều thực sự quan trọng)
Mỗi tiêu chuẩn được xây dựng dựa trên một chế độ hỏng hóc chủ yếu:
API 5L → Lan truyền vết nứt
API 5CT → Sụp đổ / vỡ / hỏng kết nối
API 2B → Nứt do mỏi
ASTM A106 → Rão và suy giảm ở nhiệt độ cao

💡 Cách đơn giản nhất để ghi nhớ
API 5L vận chuyển
API 5CT chiết xuất
API 2B hỗ trợ
ASTM A106 xử lý

Krishna Nand Ojha,

Govind Tiwari, PhD, CQP FCQI
(St.)
Kỹ thuật

Ghi chú giá trị từ ASME PCC-2 về Trình tự Hàn đắp

66

Ghi chú từ ASME PCC-2 về Trình tự Hàn đắp

ASME PCC-2 giải quyết trình tự hàn đắp mối hàn chủ yếu trong Điều 202 đối với hàn đắp mối hàn từ bên ngoài để sửa chữa mỏng bên trong và Điều 211 đối với sự hàn đắp mối hàn chung, lớp phủ mối hàn và phục hồi lớp phủ. Các bài viết này cung cấp hướng dẫn về thủ tục, thiết kế và thực hiện để đảm bảo tính toàn vẹn của cấu trúc. Một ghi chú thường được tham khảo nhấn mạnh trình tự thích hợp trong quá trình hàn đắp mối hàn bề mặt bên ngoài trên các khu vực mỏng bên trong.

Ghi chú trình tự chính

Khi thực hiện hàn đắp mối hàn trên bề mặt bên ngoài của thành phần áp suất mỏng bên trong, ASME PCC-2 nhấn mạnh tầm quan trọng của việc giải trình tự để kiểm soát biến dạng, ứng suất dư và nhiệt đầu vào. Ghi chú, thường được chia sẻ trong các cuộc thảo luận trong ngành, nhấn mạnh việc bắt đầu mối hàn từ trung tâm và tiến ra bên ngoài hoặc sử dụng các kỹ thuật lùi bước để giảm thiểu rủi ro co ngót và nứt. Cách tiếp cận này phù hợp với các quy trình sơ tuyển trong Điều 202, trong đó hình học tích tụ (ví dụ: góc côn ≤30 °) và thứ tự phân lớp ngăn ngừa các khuyết tật.​

Bài viết liên quan

  • Điều 202 (Hàn đắp mối hàn bên ngoài để làm mỏng bên trong): Quy định khoảng cách mở rộng tối thiểu ngoài các khu vực mỏng (ví dụ: dựa trên đường kính và độ dày) và các hình dạng tích tụ như hình tròn hoặc hình bầu dục, có cân nhắc về bán kính.​

  • Điều 211 (Hàn đắp mối hàn và lớp phủ): Bao gồm các lớp để phục hồi ăn mòn, yêu cầu các quy trình hàn đủ điều kiện và các biến cần thiết cho các trình tự nhiều lượt.​​

Hướng dẫn bổ sung

Hàn đắp bên ngoài phải bao gồm các góc tròn với bán kính không nhỏ hơn giá trị quy định và khoảng cách giữa nhiều lần sửa chữa được tính theo kích thước đạn. Kiểm tra sau hàn, chẳng hạn như PT hoặc UT, xác minh tính toàn vẹn, với PWHT được xem xét để giảm căng thẳng. Để biết đầy đủ chi tiết, hãy tham khảo phiên bản ASME PCC-2-2022 mới nhất.​

Ghi chú giá trị từ ASME PCC-2 về Trình tự Hàn đắp

Khi thực hiện hàn đắp trên bề mặt ngoài của một chi tiết chịu áp lực được làm mỏng bên trong, các đường hàn ban đầu nên theo chu vi bên ngoài của vùng hàn đắp, trước khi lấp đầy vùng bên trong.

Cách tiếp cận này mang lại hai lợi ích chính:

1- Hoạt động như một thước đo bên ngoài cho người hàn, giúp kiểm soát hình dạng và kích thước cuối cùng của lớp hàn đắp.

2- Cải thiện chất lượng vùng ảnh hưởng nhiệt (HAZ), đặc biệt đối với thép cacbon và thép hợp kim thấp, bằng cách tránh đường hàn cuối cùng không được tôi luyện trực tiếp trên bề mặt kim loại nền.

Sau khi hoàn thành lớp phủ chu vi này, các lớp còn lại sẽ được thi công theo đúng quy trình hàn (WPS) đã được phê duyệt.

📘 Tài liệu tham khảo: ASME PCC-2 – Sửa chữa thiết bị và đường ống chịu áp lực

(St.)
Kỹ thuật

GIẤY CHỨNG NHẬN KIỂM TRA VẬT LIỆU (MTC): TÀI LIỆU XÁC ĐỊNH DANH TÍNH VẬT LIỆU

146

GIẤY CHỨNG NHẬN KIỂM TRA VẬT LIỆU (MTC)

Giấy chứng nhận kiểm tra vật liệu (MTC), còn được gọi là Giấy chứng nhận thử nghiệm nhà máy hoặc Báo cáo thử nghiệm vật liệu, xác minh thành phần hóa học, tính chất vật lý và sự tuân thủ các tiêu chuẩn cụ thể của vật liệu.​

Định nghĩa

Các nhà sản xuất cấp MTC từ bộ phận kiểm soát chất lượng của họ để chứng nhận rằng các vật liệu như thép, kim loại hoặc hợp kim đáp ứng các tiêu chuẩn sản xuất hoặc yêu cầu của khách hàng. Nó hoạt động như một tài liệu đảm bảo chất lượng, thường bao gồm tem và phê duyệt của nhà máy.​

Nội dung chính

Chi tiết MTC điển hình bao gồm thông tin nhà sản xuất, thông số kỹ thuật sản phẩm (chẳng hạn như số lượng và số lượng nhiệt), phân tích hóa học, thử nghiệm cơ học (độ bền kéo, độ bền chảy) và các thử nghiệm bổ sung như độ cứng hoặc va đập. Các tiêu chuẩn phù hợp với các tiêu chuẩn như ANSI, ASME hoặc EN cho kim loại.​

Tầm quan trọng

MTC đảm bảo truy xuất nguồn gốc vật liệu, an toàn trong kỹ thuật/xây dựng và tuân thủ quy định, đặc biệt là đối với hàng nhập khẩu theo mã TARIC 72/73 (sản phẩm thép). Mỗi lô sản phẩm yêu cầu MTC riêng để xác minh.​

🔍 GIẤY CHỨNG NHẬN KIỂM TRA VẬT LIỆU (MTC): TÀI LIỆU XÁC ĐỊNH DANH TÍNH VẬT LIỆU
MTC thường được coi là thủ tục giấy tờ cuối cùng nhưng trên thực tế, MTC là giấy tờ xác định danh tính của vật liệu, nếu không có nó, thép không có giá trị hợp đồng.

Tôi đã thấy những vật liệu đạt tiêu chuẩn bị từ chối chỉ vì không thể truy xuất nguồn gốc theo MTC.

🔍 NHỮNG GÌ MTC THỰC SỰ XÁC NHẬN
MTC chính thức xác nhận rằng vật liệu được cung cấp:

🔹Được sản xuất bởi nhà sản xuất được phê duyệt
🔹Đã được kiểm tra theo mã quy định
🔹Đáp ứng các yêu cầu về hóa học và cơ học
🔹Có thể truy xuất nguồn gốc đến một mẻ/lô/mẻ cụ thể
🔹Phù hợp với điều kiện sử dụng dự định
Điều này làm cho MTC trở thành một tài liệu chất lượng, thương mại và pháp lý, chứ không chỉ là giấy tờ QA.

🧪 CÁC LOẠI MTC (EN 10204 – TẠI SAO ĐIỀU NÀY QUAN TRỌNG)
2.1 / 2.2
✔ Tuyên bố của nhà sản xuất (2.2 bao gồm kết quả thử nghiệm không cụ thể)
✖ Không có xác minh độc lập
✔ Chỉ chấp nhận được cho các ứng dụng không quan trọng, không chịu áp suất

3.1 (Mặc định ngành cho các dự án EPC)
✔ Kết quả thử nghiệm thực tế từ nhà máy sản xuất
✔ Được ký bởi bộ phận QA được ủy quyền của nhà máy
✔ Truy xuất nguồn gốc nhiệt đầy đủ
✔ Bắt buộc đối với các bộ phận chịu áp suất, kết cấu chịu tải và đường ống

3.2 (Vật liệu có độ quan trọng cao)
✔ Kết quả của nhà sản xuất
✔ Xác nhận độc lập của bên thứ ba / khách hàng
✔ Được sử dụng cho dịch vụ môi trường ăn mòn, dịch vụ nhiệt độ thấp và các hạng mục quan trọng về an toàn
Việc lựa chọn sai loại MTC không phải là vấn đề về tài liệu, mà là sai lệch kỹ thuật.

📌 NHỮNG THÔNG TIN TỐI THIỂU MỘT CHỨNG NHẬN VẬT LIỆU ĐẠT TIÊU CHUẨN CẦN CÓ
✔ Tiêu chuẩn và cấp độ vật liệu
✔ Số mẻ/số đúc
✔ Thành phần hóa học (trong giới hạn)
✔ Tính chất cơ học (giới hạn chảy, giới hạn bền kéo, độ giãn dài, độ va đập nếu có)
✔ Điều kiện xử lý nhiệt
✔ Hình dạng, kích thước và số lượng sản phẩm
✔ Địa điểm sản xuất
✔ Chữ ký và ngày tháng được ủy quyền
Nếu thiếu bất kỳ thông tin nào trong số này, việc chấp nhận vật liệu sẽ gặp rủi ro

🔗 KHẢ NĂNG TRUY XUẤT NGUỒN GỐC: ĐIỂM THẤT BẠI THƯỜNG GẶP NHẤT
Khả năng truy xuất nguồn gốc thực sự có nghĩa là:

🔹Số mẻ trên chứng nhận vật liệu

🔹Số mẻ giống nhau được đánh dấu trực tiếp trên vật liệu

🔹Số mẻ được chuyển giao sau khi cắt và gia công
🔹Số mẻ được tham chiếu trong sơ đồ hàn, báo cáo kiểm tra không phá hủy và hồ sơ cuối cùng

Khi khả năng truy xuất nguồn gốc bị gián đoạn:

❌ Chứng nhận vật liệu mất hiệu lực
❌ Việc báo cáo sự không phù hợp trở nên không thể tránh khỏi
❌ Có thể phải kiểm tra lại hoặc thay thế Bắt buộc
❌ ​​Tác động đến tiến độ và chi phí sẽ được theo dõi

🧭 THỰC TẾ MUA SẮM & CÔNG TRƯỜNG
🔹Yêu cầu MTC phải được xác định trong PR và RFQ, không phải lúc giao hàng
🔹Việc nhận vật liệu không có MTC sẽ chuyển rủi ro sang dự án
🔹Kiểm tra MTC là hoạt động QA/QC, không chỉ là kiểm tra kho
🔹MTC không đầy đủ sẽ làm chậm quá trình hoàn tất MIR, thanh toán và bàn giao

🔑 BÀI HỌC THỰC HIỆN
🔹MTC là một phần của phạm vi công việc, không phải là thủ tục giấy tờ
🔹Chấp nhận vật liệu thực tế ≠ chấp nhận chất lượng
🔹Khả năng truy xuất nguồn gốc phải được duy trì sau khi sản xuất, không chỉ sau khi giao hàng
🔹Sự chậm trễ trong việc lập hồ sơ là sự chậm trễ của dự án

✨ Bạn thấy thông tin này hữu ích?

Krishna Nand Ojha

Govind Tiwari, PhD, CQP FCQI

#MaterialTestCertificate #MTC #QAQC #QualityAssurance #Traceability

Chứng nhận kiểm nghiệm vật liệu, MTC, QAQC, Đảm bảo chất lượng, Truy xuất nguồn gốc

(St.)
Kỹ thuật

Mỏi cơ học và mỏi nhiệt: Tại sao độ dày thành không phải lúc nào cũng là câu trả lời

91

Mỏi: Tại sao độ dày của thành không phải lúc nào cũng là câu trả lời

Việc tăng độ dày thành trong các bộ phận không phải lúc nào cũng giảm thiểu sự cố mỏi một cách hiệu quả vì sự mệt mỏi được thúc đẩy nhiều hơn bởi nồng độ ứng suất cục bộ, vị trí bắt đầu vết nứt và mô hình tải theo chu kỳ hơn là độ dày vật liệu đồng đều.​

Các dạng mỏi chính

Các vết nứt mỏi thường bắt đầu từ các vết nứt ứng suất như mối hàn, rãnh hoặc góc nhọn, trong đó hình học khuếch đại biến dạng bất kể độ dày tổng thể. Các bức tường dày hơn có thể chuyển nguy cơ hỏng hóc sang nơi khác, chẳng hạn như gây ra ứng suất cao hơn ở các khu vực lân cận hoặc thêm trọng lượng không mong muốn làm thay đổi sự phân bố tải.​

Giới hạn độ dày

Trong kết cấu hàn, các tấm dày hơn làm giảm độ bền mỏi do hiệu ứng kích thước thống kê — khối lượng lớn hơn chứa nhiều khuyết tật dễ phát triển vết nứt. Các vật liệu như nhôm thiếu giới hạn độ bền thực sự, vì vậy ngay cả các phần dày cũng bị hỏng trong đủ chu kỳ mà không giải quyết các lỗi thiết kế.​

Chiến lược thiết kế tốt hơn

  • Sử dụng góc hoặc chuyển tiếp mượt mà để giảm nồng độ ứng suất.

  • Tối ưu hóa đường kính ống hoặc lựa chọn vật liệu thay vì chỉ làm dày cho các ứng dụng nhạy cảm với trọng lượng như khung xe đạp.​

  • Áp dụng các phương pháp xử lý bề mặt hoặc chọn hợp kim có khả năng chống nứt vượt trội.​

Mỏi cơ học và mỏi nhiệt: Tại sao độ dày thành không phải lúc nào cũng là câu trả lời

Trong lĩnh vực kiểm tra bình áp lực, chúng ta thường quá chú trọng đến tốc độ ăn mòn và độ dày còn lại. Tuy nhiên, có một kẻ giết người thầm lặng không quan tâm đến độ dày thành bình của bạn: Mỏi cơ học và mỏi nhiệt.

Mỏi xảy ra khi bình chịu tải trọng chu kỳ — cho dù là do dao động áp suất, giãn nở và co lại do nhiệt, hoặc thậm chí là rung động cơ học từ thiết bị được kết nối. Nguy hiểm của mỏi là nó tạo ra các vết nứt siêu nhỏ tại các “điểm tập trung ứng suất” như mối hàn vòi phun, thay đổi tiết diện đột ngột, hoặc thậm chí là các vết xước sâu. Với tư cách là các chuyên gia kiểm định, trọng tâm của chúng ta trong việc kiểm tra các bình chứa có chu kỳ hoạt động nên chuyển từ việc đo độ dày bằng siêu âm (UT) đơn giản sang các phương pháp kiểm tra bề mặt và thể tích tiên tiến hơn:
Cái nhìn tinh tường: Đặc biệt chú ý đến các mối hàn và các mối hàn gắn kết, nơi tập trung ứng suất cao nhất.
Thực tế vận hành: Một bình chứa được thiết kế để hoạt động ổn định nhưng hiện đang được sử dụng ở chế độ “chu kỳ” sẽ có nguy cơ cao.

Phát hiện: Vì các vết nứt do mỏi thường hẹp và chứa đầy cặn, nên việc chuẩn bị bề mặt và lựa chọn phương pháp kiểm tra không phá hủy (như kiểm tra từ tính hoặc dòng điện xoáy) trở nên quan trọng hơn bao giờ hết.

Tính toàn vẹn không chỉ đơn thuần là có đủ kim loại; mà còn là đảm bảo kim loại có thể chịu được các chu kỳ hoạt động mà nó được thiết kế.



#API510 #MechanicalFatigue #PressureVessels #AssetIntegrity #WeldingInspection #EngineeringLogic #RefineryMaintenance #SafetyFirst

API 510, Mỏi cơ học, Bình áp suất, Tính toàn vẹn tài sản, Kiểm tra mối hàn, Logic kỹ thuật, Bảo trì nhà máy lọc dầu, An toàn là trên hết

(1) Post | LinkedIn

(St.)
Kỹ thuật

Những lời nhắc quan trọng cho kỳ thi CSWIP:

98

Kỳ thi CSWIP

CSWIP là viết tắt của Certification Scheme for Welding and Inspection Personnel, một chương trình được công nhận trên toàn cầu do TWI (The Welding Institute) quản lý để chứng nhận các thanh tra hàn. Kỳ thi CSWIP 3.1 Welding Inspector là cấp độ phổ biến nhất, kiểm tra kiến thức về quy trình hàn, kỹ thuật kiểm tra, tiêu chuẩn và xác định khuyết tật.

Cấu trúc đề thi

Kỳ thi CSWIP 3.1 bao gồm ba phần, mỗi phần yêu cầu điểm đậu tối thiểu 70%.​​

  • Lý thuyết Phần 1: 80 câu hỏi trắc nghiệm về lý thuyết hàn chung, vật liệu và NDT (120 phút).​

  • Lý thuyết Phần 2: 40 câu hỏi về quy trình hàn (WPS/PQR/WPQ) và gói làm việc (90 phút).​

  • Thực hành Phần 1: Kiểm tra và báo cáo về 8 mẫu mối hàn dựa trên một mã được cung cấp (90 phút, thường là 24 câu hỏi).​​

Mẹo chuẩn bị

Thí sinh thường hoàn thành khóa đào tạo kéo dài 5 ngày bao gồm hàn nóng chảy, khuyết tật, qui chuẩn và thực hành an toàn trước kỳ thi. Thực hành với các câu hỏi mẫu như kéo và thả, điền vào chỗ trống và kiểm tra trực quan là điều cần thiết, vì định dạng này bao gồm nhiều loại câu hỏi khác nhau. Tính đủ điều kiện yêu cầu kinh nghiệm liên quan và các kỳ thi được tổ chức tại các trung tâm được ủy quyền trên toàn thế giới.​​

Quy tắc chứng nhận

Chủ sở hữu phải tuân theo các quy tắc CSWIP, bao gồm quy tắc ứng xử trong các kỳ thi, với các biện pháp trừng phạt đối với các vi phạm. Chứng chỉ có giá trị trong 3-5 năm, có thể gia hạn với kinh nghiệm và có thể là các kỳ thi.​

Những lời nhắc quan trọng cho kỳ thi CSWIP:

weldfabworld.com

Theo dõi Chuyên gia Kỹ thuật

Phẳng so với Không phẳng: Các khuyết tật tuyến tính như vết nứt và thiếu liên kết thường là “Nghiêm trọng” và có dung sai bằng không hoặc rất thấp so với các khuyết tật “Không phẳng” như rỗ khí riêng lẻ.

Tổng tích lũy: Nhiều khuyết tật (như xỉ hoặc vết lõm) có giới hạn “liên tục” và giới hạn “tích lũy” trên một chiều dài cụ thể (thường là 300mm). Nếu vượt quá bất kỳ giới hạn nào, mối hàn sẽ bị loại bỏ.

Sắc nét so với Mịn: Giám khảo tìm kiếm các chuyển tiếp “sắc nét”. Ngay cả khi vết lõm nằm trong giới hạn độ sâu cho phép, nếu nó “sắc nhọn”, nó có thể bị từ chối vì nó hoạt động như một điểm tập trung ứng suất.

Tiêu chí chấp nhận

TWI (Viện Hàn) và CSWIP (Chương trình Chứng nhận cho Nhân viên)


#CSWIP #TWI #WeldingInspection #NDT #QualityControl #WeldingTechnology #ISO5817 #QC #VisualInspection #WeldingEngineering #OilAndGas #Construction #WeldQuality #EngineeringStandards #fblifestyle

CSWIP, TWI, Kiểm tra Hàn, NDT, Kiểm soát Chất lượng, Công nghệ Hàn, ISO 5817, QC, Kiểm tra Trực quan, Kỹ thuật Hàn, Dầu khí, Xây dựng, Chất lượng Hàn, Tiêu chuẩn Kỹ thuật, fblifestyle
(St.)
Kỹ thuật

Dung sai chống ăn mòn (CA)

147

Dung sai chống ăn mòn (CA)

Dung sai chống ăn mòn (CA) cung cấp thêm độ dày vật liệu trong đường ống, bình chứa hoặc thiết bị để tính đến tổn thất kim loại dự kiến do ăn mòn trong suốt vòng đời thiết kế, đảm bảo tính toàn vẹn và an toàn của áp suất.​

Định nghĩa

Dung sai chống ăn mòn (CA) là độ dày thành bổ sung được thêm vào vượt quá mức tối thiểu cần thiết cho độ bền cơ học, bù đắp cho sự ăn mòn dự kiến mà không ảnh hưởng đến tính toàn vẹn của cấu trúc.​

Tính toán

Các nhà thiết kế tính toán CA bằng công thức: CA = Tỷ lệ ăn mòn (CR) × Tuổi thọ thiết kế (DL), thường có biên độ an toàn; Tỷ lệ phổ biến là tính bằng mm/năm hoặc mils mỗi năm (MPY). Đối với thép cacbon trong đường ống xử lý, các giá trị điển hình nằm trong khoảng từ 1,6 mm (1/16 inch) đối với dịch vụ nhẹ đến tối đa 6,4 mm (1/4 inch), theo các tiêu chuẩn như ASME B31.3.​

Giá trị tiêu biểu

  • Dịch vụ không ăn mòn: 1,0–1,5 mm​

  • Ăn mòn nhẹ: 3.0 mm​

  • Ăn mòn nghiêm trọng: 6,0 mm​
    Thép không gỉ thường yêu cầu CA bằng không trừ khi áp dụng các điều kiện cụ thể.​

Các yếu tố ảnh hưởng đến CA

Các yếu tố môi trường như loại chất lỏng, nhiệt độ, pH, vận tốc dòng chảy và độ ẩm ảnh hưởng đến tốc độ ăn mòn và do đó CA cần thiết. Giá trị cao hơn làm tăng trọng lượng và nhu cầu hỗ trợ nhưng tránh thay thế thường xuyên.​

Dung sai chống ăn mòn không phải là một con số ngẫu nhiên.

Trong thiết kế kỹ thuật đường ống đúng cách,

Dung sai chống ăn mòn (CA) không được chọn bằng cách ước tính hoặc sao chép từ một dự án trước đó,
mà được xác định dựa trên phân tích thực tế về bản chất của dịch vụ và môi chất vận chuyển.

⚙️ Đầu tiên: Điều gì xác định giá trị của Dung sai ăn mòn?

Việc xác định CA phụ thuộc vào sự kết hợp của nhiều yếu tố, trong đó quan trọng nhất là:

🔹 Loại chất lỏng (lỏng – khí – hỗn hợp)
🔹 Tính chất hóa học
Axit/Kiềm
Chứa H₂S hoặc CO₂
Hàm lượng oxy
Hàm lượng muối hoặc clorua
🔹 Nhiệt độ
Nhiệt độ càng cao, ăn mòn càng nhanh
🔹 Áp suất và vận tốc dòng chảy
Vận tốc cao làm tăng sự xói mòn và ăn mòn
🔹 Môi trường hoạt động
Trên bờ/Ngoài khơi
Chôn vùi/Tiếp xúc
Ẩm ướt/Hải dương
🔹 Tuổi thọ thiết kế
10 năm ≠ 25 năm ≠ 40 năm
⚙️ Thứ hai: Giá trị dung sai ăn mòn thông thường (Hướng dẫn)
⚠️ Các giá trị này không cố định mà chỉ được sử dụng làm điểm xuất phát
🔹 Môi trường không ăn mòn (nước sạch/không khí khô)
👉 CA = 0,5 – 1,0 mm
🔹 Hydrocarbon sạch (Dầu/Khí)
👉 CA = 1,5 – 3 mm
🔹 Nước công nghiệp / Nước biển
👉 CA = 3 – 6 mm
🔹 Dịch vụ axit / CO₂ / H₂S
👉 CA = 3 – 6 mm (có thể tăng tùy thuộc vào nghiên cứu)
🔹 Bùn / Ống có tính ăn mòn cao
👉 CA ≥ 6 mm + Giải pháp bảo vệ bổ sung
📚 Các giá trị luôn được xem xét với:
NACE
ISO 15156
ASME B31
⚙️ Thứ ba: Phương pháp chính xác để xác định CA
Phương pháp kỹ thuật chính xác như sau:
1️⃣ Tính toán độ dày chịu áp lực theo ASME B31
2️⃣ Xác định tốc độ ăn mòn (mm/năm)
3️⃣ Xác định tuổi thọ thiết kế
4️⃣ Tính toán:
CA = Tốc độ ăn mòn × Tuổi thọ thiết kế
5️⃣ Thêm giải pháp kỹ thuật phù hợp lề
6️⃣ Chọn Bảng kê ống bao gồm:
Áp suất
Ăn mòn
Dung sai sản xuất
💡 Ví dụ thực tế
🔧 Đường ống dẫn dầu – Tuổi thọ thiết kế 20 năm
🔧 Tốc độ ăn mòn dự kiến ​​= 0,1 mm/năm
👉 CA = 0,1 × 20 = 2 mm
✔ Cộng vào độ dày đã tính toán
✔ Sau đó chọn bảng kê phù hợp từ ASME B36.10
⚠️ Những lỗi nghiêm trọng khi xác định CA ❌ ❌ Sử dụng CA đồng nhất cho toàn bộ dự án
❌ Bỏ qua vận tốc dòng chảy
❌ Bỏ qua ăn mòn khí quyển
❌ Dựa vào việc tăng bảng kê thay vì nghiên cứu ăn mòn
❌ Coi CA như một hệ số an toàn
✅ Quy tắc vàng (Bài 12)
🟢 Dung sai ăn mòn được xác định bởi điều kiện sử dụng
🟢 Chọn bảng kê sau khi tính toán
🟢 Tăng độ dày mà không hiểu về ăn mòn = chi phí + rủi ro
📚 Tài liệu tham khảo được phê duyệt
ASME B31.3 – Đường ống công nghiệp
ASME B31.4 / B31.8
ASME B36.10 / B36.19
Tiêu chuẩn ăn mòn NACE SP / ISO
✍️ Nhà xuất bản:
Nhóm PIPE LINE DZ

#CorrosionAllowance
#PipingDesign
#PipelineEngineering
#ASMEB31
#CorrosionEngineering
#PIPELINEDZ

Dung sai chống ăn mòn, Thiết kế đường ống, Kỹ thuật đường ống, ASME B31, Kỹ thuật chống ăn mòn, PIPELINEDZ
(St.)
Kỹ thuật

Vệ sinh nơi làm việc là gì?

97

Dọn phòng có nghĩa là giữ cho nơi làm việc sạch sẽ, gọn gàng và ngăn nắp

Dọn phòng tại nơi làm việc liên quan đến việc duy trì sự sạch sẽ, ngăn nắp và ngăn nắp để đảm bảo một môi trường an toàn và hiệu quả. Thực hành này vượt ra ngoài việc làm sạch cơ bản bằng cách giải quyết các mối nguy hiểm, cải thiện quy trình làm việc và thúc đẩy vệ sinh.​

Lợi ích cốt lõi

Dọn phòng hiệu quả tối ưu hóa việc sử dụng không gian, tăng cường kiểm soát hàng tồn kho cho các công cụ và giảm rủi ro tai nạn thông qua tổ chức tốt hơn. Nó cũng thúc đẩy bầu không khí vệ sinh hơn, thúc đẩy tinh thần và năng suất của nhân viên.​

Các phương pháp chính

  • Thực hiện các quy trình làm sạch theo lịch trình, chẳng hạn như xử lý chất thải hàng ngày và lau bề mặt.​

  • Phân công trách nhiệm và sử dụng danh sách kiểm tra để kiểm tra nhất quán.​

  • Bảo quản vật liệu đúng cách, vứt rác kịp thời và báo cáo nhu cầu bảo trì.​

Vệ sinh nơi làm việc là gì?

Vệ sinh nơi làm việc nghĩa là giữ cho nơi làm việc sạch sẽ, gọn gàng và ngăn nắp để ngăn ngừa tai nạn và nâng cao hiệu quả.

Vệ sinh tốt bao gồm: • Loại bỏ rác thải và phế liệu thường xuyên
• Giữ lối đi thông thoáng
• Bảo quản dụng cụ và vật liệu đúng cách
• Lau sạch dầu, mỡ và các vết đổ ngay lập tức

🔹 Tại sao vệ sinh nơi làm việc lại quan trọng?

Vệ sinh kém gây ra trượt ngã, vấp ngã, nguy cơ cháy nổ và thương tích. Vệ sinh tốt giúp cải thiện an toàn, năng suất và kỷ luật tại công trường.

📌 Ví dụ thực tế:
Nếu dây điện, thép phế liệu và thùng dầu nằm rải rác trên sàn, công nhân có thể vấp ngã hoặc bị thương. Khi vật liệu được cất giữ đúng cách và sàn nhà sạch sẽ, việc di chuyển sẽ an toàn hơn.


#GoodHousekeeping #WorkplaceSafety #5S #SafetyFirst #HSEAwareness #SiteSafety #fblifestyle

Vệ sinh nơi làm việc, An toàn nơi làm việc, 5S, An toàn là trên hết, Nhận thức về An toàn, Sức khỏe và Môi trường, An toàn tại công trường

(St.)
Kỹ thuật

Lỗ báo hiệu (UG-25 (e)), Lỗ thông hơi (UG-37 (g))

79

Lỗ báo hiệu (UG-25), Lỗ thông hơi (UG-37)

Lỗ báo hiệu (UG-25) và lỗ thông hơi (UG-37) là các tính năng của Mã nồi hơi và bình chịu áp lực ASME (BPVC Phần VIII Div. 1) dành cho bình chịu áp lực để phát hiện ăn mòn hoặc rò rỉ.​

Lỗ báo hiệu (UG-25 (e))

Những lỗ này cung cấp cảnh báo sớm về sự ăn mòn quá mức bằng cách xuyên thủng khi độ dày của thành giảm nghiêm trọng. Đường kính dao động từ 1/16 đến 3/16 inch (1,5-5 mm), với độ sâu ít nhất 80% độ dày vỏ liền mạch cần thiết, được khoan từ phía đối diện với sự ăn mòn dự kiến. Bị cấm trên tàu dịch vụ gây chết người theo UW-2 (a), ngoại trừ các trường hợp phân lớp cụ thể theo ULW-76.​

Lỗ thông hơi (UG-37 (g))

Được sử dụng trong các miếng đệm gia cố (repads) và yên trên vòi phun, chúng đảm bảo khí hàn thoát ra ngoài và phát hiện rò rỉ giữa miếng đệm và vỏ. Chúng phù hợp với kích thước lỗ nói nhưng có thể vẫn mở, được cắm không bền vững hoặc không được hàn trong quá trình bảo dưỡng; không cần kiểm tra rò rỉ khí nén. Áp dụng cho các tệp đính kèm bên ngoài; Các miếng đệm hỗ trợ bên trong tuân theo logic tương tự nhưng xem xét việc tiếp xúc với chất lỏng trong quá trình, như trong các dải phân cách.​

Sự khác biệt chính

Khía cạnh UG-25 (Shell Telltales) UG-37 (Lỗ thông hơi Repad)
Vai trò chính Giám sát ăn mòn trong vỏ ​ Phát hiện rò rỉ / lỗ thông hơi khí hàn ​
Dịch vụ nguy hiểm Nói chung bị cấm ​ Được phép nếu không được hàn / cắm đúng cách ​
Post-service Thường được làm kín Mở / cắm OK ​

1. Lỗ báo hiệu (UG-25):
• Mục đích: Chúng hoạt động như một hệ thống cảnh báo sớm để cho thấy khi thành bình bị mỏng đi một cách nguy hiểm do ăn mòn.
•Hạn chế: Không được sử dụng trong các bình chứa chất độc hại.

•Kích thước: Đường kính từ 1,5 mm đến 5 mm (khoảng 1/16 inch đến 3/16 inch).

•Độ sâu: Ít nhất 80% độ dày vỏ yêu cầu.

2. Lỗ thông hơi (UG-37):
•Mục đích: Ngăn ngừa rò rỉ ẩn, hiện tượng bẫy áp suất dưới các tấm gia cường hoặc các khớp nối trên vòi phun.

•Kích thước: Đường kính tối đa 11 mm (khoảng 7/16 inch).

(St.)
0904457667
