🔩 Các Loại Que Hàn (Giải thích Đơn giản)

Theo dõi Technical Master
Que hàn là các thanh hoặc dây dẫn điện và cũng có thể cung cấp kim loại phụ để nối các kim loại với nhau.
Chúng chủ yếu được phân loại thành hai nhóm chính:

🔹 1. Que hàn tiêu hao

Những que hàn này tan chảy trong quá trình hàn và trở thành một phần của mối hàn.

✅ a. Que hàn hồ quang kim loại được che chắn (SMAW) – Hàn que

Đây là loại que hàn phổ biến nhất. Ví dụ:

E6013 – Dễ sử dụng, mối hàn mịn, tốt cho người mới bắt đầu

E6011 – Độ xuyên sâu, hoạt động tốt trên kim loại bẩn hoặc gỉ sét

E6010 – Độ xuyên sâu mạnh, chủ yếu được sử dụng cho ống

E7018 – Độ bền cao, hàm lượng hydro thấp, hàn kết cấu

Ứng dụng:

Xây dựng

Chế tạo

Sửa chữa
Hàn trong nông trại và xưởng

✅ b. Que hàn MIG (GMAW)

Đây là các que hàn dây liên tục được cấp qua súng hàn. Ví dụ:

ER70S-6

ER70S-3

Ứng dụng:

Công việc trong ngành ô tô

Kim loại mỏng

Sản xuất hàng loạt

Ưu điểm:

Mối hàn sạch

Hàn nhanh hơn

Dễ học

✅ c. Que hàn lõi thuốc (FCAW)

Đây là những dây hình ống chứa thuốc hàn.
Các loại:

Dây hàn lõi thuốc tự bảo vệ

Dây hàn lõi thuốc có khí bảo vệ

Ứng dụng:

Hàn ngoài trời

Gia công nặng

🔹 2. Que hàn không tiêu hao

Những que hàn này KHÔNG bị nóng chảy trong quá trình hàn.

✅ a. Que hàn vonfram (Hàn TIG)

Được sử dụng trong hàn TIG (GTAW).
Các loại:

Vonfram nguyên chất (Xanh lá cây)

Vonfram pha thori (Đỏ)

Vonfram pha cerit (Xám)

Vonfram pha lanthan (Xanh dương/Vàng)

Ứng dụng cho:

Thép không gỉ

Nhôm

Hàn chính xác

Ưu điểm:

Mối hàn rất sạch

Mối hàn hoàn thiện chất lượng cao

🔹 3. Dựa trên lớp phủ thuốc hàn (Que hàn)

🔸 a. Que hàn xenluloza

Ví dụ: E6010, E6011

Xâm nhập sâu

Xỉ đông cứng nhanh

🔸 b. Que hàn rutile

Ví dụ: E6013

Hồ quang mịn

Xỉ dễ loại bỏ

🔸 c. Que hàn kiềm (ít hydro)

Ví dụ: E7018

Mối hàn chắc chắn

Chống nứt

🔸 d. Que hàn axit

Mối hàn mịn

Ít được sử dụng ngày nay

🧠 Ý nghĩa mã que hàn (Ví dụ: E6013)

E = Que hàn

60 = Độ bền kéo 60.000 psi

1 = Tất cả các vị trí hàn

3 = Loại thuốc hàn và dòng điện sử dụng

🔥 Mẹo nhanh cho người mới bắt đầu

Để học → E6013

Đối với kim loại bẩn → E6011

Đối với kết cấu chắc chắn → E7018

#weld #construction #fabrication #fblifestyle

hàn, xây dựng, chế tạo, phong cách sống fb

🔧 Ứng dụng của thước đo độ dày mối hàn kiểu cam trong kiểm tra mối hàn

Thước đo độ dày mối hàn kiểu cam là một trong những công cụ thiết yếu nhất trong kiểm tra mối hàn bằng mắt thường, được sử dụng rộng rãi để đảm bảo chất lượng mối hàn và tuân thủ các tiêu chuẩn quốc tế.

Dụng cụ đo này cho phép đo chính xác các thông số sau:
• Chiều cao đỉnh mối hàn
• Chiều dài chân mối hàn
• Kích thước cổ mối hàn
• Độ sâu rãnh cắt
• Độ lệch (Cao – Thấp)
• Góc chuẩn bị và các góc như 60°

Hiểu cách sử dụng dụng cụ đo này đúng cách rất quan trọng đối với thợ hàn, thanh tra viên và các chuyên gia kiểm tra không phá hủy (NDT), vì các phép đo chính xác ảnh hưởng trực tiếp đến tính toàn vẹn cấu trúc, an toàn và tiêu chí chấp nhận theo các tiêu chuẩn như AWS, ASME và ISO.

📐 Độ chính xác trong kiểm tra dẫn đến sự tin tưởng vào chất lượng.

— Sajjad Abbas
Kỹ sư Cơ khí | Thanh tra viên NDT

#WeldingInspection #NDT #CamTypeGauge #VisualInspection #Welding #QualityControl #MechanicalEngineering

Kiểm tra hàn, NDT, Dụng cụ đo kiểu Cam, Kiểm tra trực quan, Hàn, Kiểm soát chất lượng, Kỹ thuật Cơ khí

Những gì xảy ra sau đó tại 𝐅𝐮𝐤𝐮𝐬𝐡𝐢𝐦𝐚 𝐃𝐚𝐢𝐢𝐜𝐡𝐢 𝐍𝐮𝐜𝐥𝐞𝐚𝐫 𝐏𝐨𝐰𝐞𝐫 𝐏𝐥𝐚𝐧𝐭 không chỉ gây thiệt hại cho cơ sở hạ tầng: nó đã buộc cả thế giới phải tạm dừng và suy nghĩ lại về việc 𝐞𝐧𝐠𝐢𝐧𝐞𝐞𝐫𝐢𝐧𝐠 𝐞𝐭𝐡𝐢𝐜𝐬.

Với tư cách là kỹ sư, các quyết định của chúng ta hiếm khi chỉ ảnh hưởng đến một người.

Chúng ảnh hưởng đến các thành phố, các thế hệ và hệ sinh thái.

Đây là một suy nghĩ vẫn khiến tôi trăn trở:

/ Plutonium-239 có chu kỳ bán rã là 24.110 năm.

/ Một khu vực bị ô nhiễm vẫn nguy hiểm trong khoảng 250.000 năm.

/ Điều đó có nghĩa là gần 8.000 thế hệ con người phải sống chung với hậu quả của những lựa chọn kỹ thuật ngày nay.

Hãy suy ngẫm về điều đó.

Đây là lý do tại sao Thiết kế Kỹ thuật không phải là trung lập về giá trị.

Đây là lý do tại sao 𝐄𝐭𝐡𝐢𝐜𝐬, 𝐃𝐢𝐯𝐞𝐫𝐬𝐢𝐭𝐲, 𝐚𝐧𝐝 𝐈𝐧𝐜𝐥𝐮𝐬𝐢𝐨𝐧 (𝐄𝐃𝐈) không thể là một “chương bổ sung” trong chương trình đào tạo kỹ sư.
Và đó là lý do tại sao 𝐚𝐮𝐝𝐢𝐭𝐢𝐧𝐠, 𝐫𝐢𝐬𝐤 𝐚𝐬𝐬𝐞𝐬𝐬𝐦𝐞𝐧𝐭, 𝐚𝐧𝐝 𝐞𝐭𝐡𝐢𝐜𝐚𝐥 𝐟𝐨𝐫𝐞𝐬𝐢𝐠𝐡𝐭 lại quan trọng không kém gì các phép tính.

Câu hỏi thực sự không phải là:
“Chúng ta có thể làm được không?”

Mà là:

“Chúng ta có đáng để làm gì không?”

Với tư cách là giảng viên và người chấm thi, tôi luôn nhắc nhở sinh viên (và cả chính mình):

Mỗi quyết định kỹ thuật đều mang một dấu ấn đạo đức.

Tôi rất muốn nghe quan điểm của các bạn:

/ Trách nhiệm đạo đức trong kỹ thuật có nên được thực thi bằng pháp luật không?

/ Chúng ta có đang đào tạo các kỹ sư để suy nghĩ đủ xa về tương lai không?

/ Chúng ta nên vạch ra ranh giới ở đâu giữa đổi mới và rủi ro không thể đảo ngược?

#EngineeringEthics #ResponsibleEngineering #SystemsThinking #EDI #RiskManagement #EngineeringEducation

Đạo đức kỹ thuật, Kỹ thuật có trách nhiệm, Tư duy hệ thống, Đa dạng, Công bằng và Hòa nhập (EDI), Quản lý rủi ro, Giáo dục kỹ thuật

https://lnkd.in/gREmvzGb
https://lnkd.in/gAqJggu6

🔍 EPC so với EPCM so với EPCC so với EPCIC so với EPIC – Hướng dẫn thực tiễn cho các dự án vốn đầu tư
Trong các dự án lớn, mô hình thực hiện xác định chi phí, rủi ro, tiến độ và chất lượng, do đó kiến ​​thức về mô hình EPC là rất cần thiết

1. EPC – Kỹ thuật, Mua sắm & Xây dựng
Phạm vi
🔹Nhà thầu duy nhất chịu trách nhiệm thiết kế, mua sắm, xây dựng và hoàn thành
🔹Thường được thực hiện theo hình thức trọn gói chìa khóa trao tay (LSTK)
Phân bổ rủi ro
🔹Rủi ro tối đa được chuyển giao cho nhà thầu EPC
🔹Nhà thầu chịu trách nhiệm về chi phí vượt mức, chậm trễ và bảo đảm hiệu suất
Vai trò của khách hàng
🔹Tham gia hạn chế sau khi hợp đồng được trao
🔹Tập trung vào phê duyệt, kiểm toán và các mốc thời gian
Phù hợp nhất với
🔹Được định nghĩa rõ ràng 1. EPCM – Quản lý Kỹ thuật, Mua sắm & Xây dựng

Phạm vi

🔹Các dự án mới (Greenfield)
🔹Khách hàng mong muốn sự chắc chắn về chi phí và tiến độ

2. EPCM – Quản lý Kỹ thuật, Mua sắm & Xây dựng

Phạm vi
🔹Nhà thầu cung cấp dịch vụ kỹ thuật và mua sắm
🔹Quản lý xây dựng, nhưng không trực tiếp thi công
Phân bổ rủi ro
🔹Phần lớn rủi ro về chi phí và tiến độ thuộc về khách hàng
🔹Nhà thầu EPCM đóng vai trò là đại lý, không phải là người chịu rủi ro
Vai trò của khách hàng
🔹Tham gia tích cực và có quyền ra quyết định
🔹Ký hợp đồng trực tiếp với nhiều nhà thầu xây dựng
Phù hợp nhất với
🔹Phạm vi phức tạp hoặc đang phát triển
🔹Các dự án cải tạo (Brownfield)
🔹Khách hàng có năng lực quản lý dự án mạnh mẽ

3. EPCC – Kỹ thuật, Mua sắm, Xây dựng & Vận hành thử (EPCC)
🔹Phạm vi EPC đầy đủ cộng với vận hành thử
🔹Nhà thầu chịu trách nhiệm khởi động và vận hành
🔹Mở rộng trách nhiệm sang giai đoạn sẵn sàng vận hành, giảm rủi ro giao diện
🔹Giảm rủi ro bàn giao với việc vận hành sớm hơn Đảm bảo
🔹Phù hợp nhất cho các nhà máy và cơ sở chế biến có nhu cầu vận hành phức tạp

4. EPCIC – Kỹ thuật, Mua sắm, Xây dựng, Lắp đặt & Vận hành
🔹Phổ biến trong các dự án ngoài khơi và dưới biển
🔹Bao gồm chế tạo, lắp đặt ngoài khơi, kết nối và vận hành
🔹Nhà thầu chịu trách nhiệm cho đến khi sẵn sàng vận hành, gánh chịu rủi ro hàng hải và giao diện
🔹Giao tiếp tối thiểu với khách hàng với trách nhiệm duy nhất
🔹Phù hợp nhất cho các giàn khoan ngoài khơi, chân đế, cấu trúc thượng tầng, đường ống dưới biển và ống dẫn đứng

5. EPIC – Kỹ thuật, Mua sắm, Lắp đặt & Xây dựng
🔹Phương thức giao hàng tập trung vào lắp đặt với xây dựng tích hợp chặt chẽ
🔹Tập trung vào rủi ro thực hiện và hậu cần; Việc vận hành thử nghiệm sớm thường bị loại trừ
🔹Khách hàng vẫn giữ một số trách nhiệm hoàn thành
🔹Phù hợp nhất cho các công trình hiện hữu, kết nối ngoài khơi và các chiến dịch đấu nối

Những điểm khác biệt chính tóm tắt
🔹EPC → Chuyển giao rủi ro tối đa, độ chắc chắn cao nhất
🔹EPCM → Khách hàng kiểm soát tối đa, tính linh hoạt cao nhất
🔹EPCC → Quyền sở hữu vận hành thử nghiệm mạnh mẽ
🔹EPCIC → Cung cấp dịch vụ ngoài khơi trọn gói
🔹EPIC → Thực hiện tập trung vào lắp đặt

✨ Bạn thấy thông tin này hữu ích?

Krishna Nand Ojha

EPC, EPCM, EPCC, EPCIC, EPIC, Quản lý dự án

(3) Post | LinkedIn

🔍 Đo độ lệch chân mối hàn (Hi-Lo) & khe hở mối hàn | Kiểm tra lắp ghép trước khi hàn

Truy cập weldfabworld.com

Theo dõi Chuyên gia Kỹ thuật

Trong hàn, chất lượng không bắt đầu từ hồ quang — mà bắt đầu từ việc kiểm tra lắp ghép.

Hình minh họa này nêu bật cách sử dụng đúng thước đo khe hở chân mối hàn (Hi-Lo) để đo hai thông số quan trọng trước khi hàn:

▪️ Độ lệch bên trong (Hi-Lo)
Căn chỉnh bên trong đúng cách giúp giảm thiểu sự tập trung ứng suất, cải thiện độ bền mối hàn và đảm bảo tuân thủ các yêu cầu của ASME / AWS.

▪️ Kích thước khe hở chân mối hàn
Kiểm soát khe hở chân mối hàn chính xác là điều cần thiết để đạt được độ xuyên thấu hoàn toàn và ngăn ngừa các khuyết tật như thiếu liên kết hoặc cháy xuyên.

🔧 Việc đo lường chính xác ở giai đoạn này là trách nhiệm cốt lõi của các thanh tra QA/QC và NDT, ảnh hưởng trực tiếp đến chất lượng mối hàn, độ tin cậy của kết cấu và hiệu suất hoạt động lâu dài — đặc biệt là trong các dự án dầu khí và công nghiệp nặng.

Là một Kỹ sư Cơ khí & Thanh tra NDT cấp II, tôi thực hiện các cuộc kiểm tra này với độ chính xác và kỷ luật để đảm bảo tuân thủ đầy đủ các thông số kỹ thuật của dự án và các tiêu chuẩn quốc tế.

💬 Câu hỏi dành cho các đồng nghiệp thanh tra và kỹ sư: Thử thách phổ biến nhất mà bạn gặp phải tại công trường khi kiểm tra khe hở Hi-Lo và khe hở chân mối hàn, đặc biệt là trong đường ống có đường kính lớn là gì?

Sajjad Abbas
Kỹ sư Cơ khí | Thanh tra NDT cấp II

#WeldingInspection
#FitUpInspection
#HiLo
#RootGap
#QualityControl
#NDT
#OilAndGas
#MechanicalEngineering
#IraqEngineering #fblifestyle

Kiểm tra Hàn, Kiểm tra Lắp ráp, HiLo, Khe hở Chân mối hàn, Kiểm soát Chất lượng, NDT, Dầu khí, Kỹ thuật Cơ khí, Kỹ thuật Iraq , phong cách sống fb

📊 Hiểu về Thời gian takt kỳ (Takt Time), Thời gian chu kỳ (Cycle Time) và Thời gian thực hiện (Lead Time)

Trong Lean, thường có sự nhầm lẫn giữa Thời gian chu kỳ (Takt Time), Thời gian chu kỳ (Cycle Time) và Thời gian thực hiện (Lead Time). Hãy đơn giản hóa các khái niệm này bằng một ví dụ thực tế tại xưởng sản xuất 👇

🔹 Dữ liệu đã cho (Ví dụ)

🏭 Nhu cầu khách hàng: 20 đơn vị/ngày
⏰ Thời gian làm việc: 8 giờ/ngày
☕ Thời gian nghỉ: 1 giờ
➡️ Thời gian sản xuất khả dụng: 7 giờ/ngày
📦 Tồn kho & Luồng hàng
Tồn kho nguyên liệu: 6 giờ
Hàng hóa dở dang 1: 1 giờ
Hàng hóa dở dang 2: 1,5 giờ
Tồn kho thành phẩm: 6 giờ
Thời gian vận chuyển: 1 + 1 + 5 = 7 giờ

⚙️ Chi tiết quy trình
Quy trình 1: Thời gian chu kỳ (CT) = 20 phút (3 đơn vị/giờ)
Quy trình 2: Thời gian chu kỳ (CT) = 22 phút
Quy trình 3: Thời gian chu kỳ (CT) = 24 phút (Điểm nghẽn)

⏱️ 1️⃣ Thời gian takt (TT)

📌 Xác định tốc độ cần thiết để đáp ứng nhu cầu của khách hàng
Công thức:
Thời gian chu kỳ (Takt) Thời gian = Thời gian sản xuất khả dụng / Nhu cầu khách hàng
Tính toán:
7 giờ × 60 / 20 = 21 phút/đơn vị

✅ Dây chuyền phải sản xuất một đơn vị mỗi 21 phút để đáp ứng nhu cầu khách hàng.

🔄 2️⃣ Thời gian chu kỳ (CT)
📌 Thời gian thực tế mà một quy trình cần để sản xuất một đơn vị
Công thức:
Thời gian chu kỳ = Thời gian xử lý / Số đơn vị sản xuất
Ví dụ (Quy trình 1):
60 / 3 = 20 phút

📍 Vì Quy trình 3 = 24 phút, nên đây là điểm nghẽn và quyết định thời gian chu kỳ tổng thể của dây chuyền.

🧭 3️⃣ Thời gian thực hiện (LT)
📌 Tổng thời gian từ nguyên liệu thô đến thành phẩm
Công thức:
Thời gian thực hiện = Thời gian tồn kho + Thời gian vận chuyển + Thời gian chu kỳ
Thời gian tồn kho:
6 + 1 + 1,5 + 6 = 14,5 giờ
Thời gian vận chuyển:
= 7 giờ
Tổng thời gian chu kỳ:
20 + 22 + 24 = 66 phút ≈ 1,1 giờ

✅ Tổng thời gian thực hiện
14,5 + 7 + 1,1 = 22,6 giờ

🎯 Những điểm chính cần ghi nhớ về Lean
✔️ Thời gian takt (Takt Time) phụ thuộc vào khách hàng
✔️ Thời gian chu kỳ phụ thuộc vào quy trình
✔️ Thời gian thực hiện phụ thuộc vào tồn kho và luồng sản xuất
✔️ Nút thắt cổ chai trong quy trình kiểm soát năng suất tổng thể

💡 Cải thiện luồng sản xuất có nghĩa là giảm tồn kho, cân bằng thời gian chu kỳ và phù hợp với nhịp độ sản xuất (Takt).

#quality #qualityassurance #qualitycontrol #qualitymanagementsystem #qualityjobs #qualityengineer #qualityeducation #qualityaudit #qualitytraining #qualityinspection #qms #qaqc #7qctools #qualityengineering #pdca #sixsigma #capa #qualitymanagement #management #training #productivity #engineering #careers #projectmanagement #lean #excellence #engineers #waste #iso #tutorial #kanban #kaizen #iso9001 #leansixsigma #tutorials #leanmanufacturing #5s #mechanicalengineering #msa #oee #industrialengineering #smed #ishikawa #jidoka #pokayoke #andon #7qctools #histogram #qcc #sop #timwood #takttime #pullsystem #kpi #tpm #ppap #coretools #spc #tpm #automotiveindustry #controlchart #iatf16949 #jobinterviews #checksheet #fishbone #g8d #paretochart #vsm #iatf #qms #linebalancing #fmea #vsmstudy #flowchart #histograms #7waste #3mwaste #apqp #smartgoal #DMAIC #Kaizen #5Why #BlackBelt #GreenBelt #YellowBelt

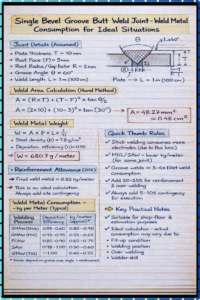

𝙎𝙞𝙣𝙜𝙡𝙚 𝘽𝙚𝙫𝙚𝙡 𝙂𝙧𝙤𝙤𝙫𝙚 𝘽𝙪𝙩𝙩 𝙒𝙚𝙡𝙙 𝙅𝙤𝙞𝙣𝙩 –𝙒𝙚𝙡𝙙 𝙈𝙚𝙩𝙖𝙡 𝘾𝙤𝙣𝙨𝙪𝙢𝙥𝙩𝙞𝙤𝙣 (𝙄𝙙𝙚𝙖𝙡 𝙎𝙞𝙩𝙪𝙖𝙩𝙞𝙤𝙣)

⸻

🔹 𝙅𝙤𝙞𝙣𝙩 𝘿𝙚𝙩𝙖𝙞𝙡𝙨 (𝘼𝙨𝙨𝙪𝙢𝙚𝙙)
• Độ dày tấm (T) = 10 mm
• Mặt chân răng (F) = 3 mm
• Bán kính chân răng / hệ số khe hở (R) = 2 mm
• Góc rãnh (θ) = 60°
• Chiều dài mối hàn (L) = 1 mét (100 cm)

⸻

🔹 𝙒𝙚𝙡𝙙 𝘼𝙧𝙚𝙖 𝘾𝙖𝙡𝙘𝙪𝙡𝙖𝙩𝙞𝙤𝙣 (𝙃𝙖𝙣𝙙 𝙈𝙚𝙩𝙝𝙤𝙙)

A = (R × T) + (T − F)² × tan(θ / 2)

A = (2 × 10) + (10 − 3)² × tan(30°)

➡️ A ≈ 48,27 mm² ≈ 0,48 cm²

⸻

🔹 Khối lượng kim loại hàn (W)

W = A × ρ × L × (1 / η)

• Mật độ thép (ρ) = 7,8 g/cm³

• Hiệu suất lắng đọng (η – SMAW) = 0,55

➡️ W ≈ 680,7 g / mét

⸻

🔹 Độ nhô thêm (20%) (Reinforcement)

➡️ Lượng kim loại hàn cuối cùng ≈ 0,82 kg/mét

📌 Đây là tính toán lý tưởng. Luôn luôn cộng thêm dự phòng tại công trường.

⸻

🔹 Lượng kim loại hàn – kg/mét (Điển hình/Thực tế)

• Hàn que (SMAW): η = 0,55–0,60| 0,80-0,90|
• GMAW (MIG): η = 0,93–0,95 |0,55-0,65|
• FCAW: η = 0,85–0,90 |0,65-0,75|
• CƯA: η = 0,98–1,00 |0,50-0,60|
• GTAW (TIG): η = ~1,0 |0,45-0,55|

(Giá trị phụ thuộc vào kích thước rãnh, góc và cốt thép)

⸻

🔹 Lưu ý nhanh

✔️ Thích hợp cho mục đích ước tính và tính toán tại xưởng
✔️ Tính toán lý tưởng – mức tiêu thụ thực tế có thể thay đổi do:
• Tình trạng lắp ráp
• Vị trí hàn
• Hàn quá mức
• Kỹ năng thợ hàn

⚡ Quy tắc nhanh (Rất hữu ích tại công trường)

✔️ Hàn que tiêu thụ nhiều điện cực hơn do hao hụt thuốc hàn
✔️ Hàn MIG / SAW = lượng kg/mét thấp hơn cho cùng một mối hàn
✔️ Mối hàn rãnh ≈ 3–4 lần mức tiêu thụ mối hàn góc
✔️ Cộng thêm 20–25% cho cốt thép & Hàn quá mức
✔️ Luôn thêm 5-10% dự phòng cho việc thi công

#WeldingEngineering #WeldMetalConsumption #WeldingCalculations #GrooveWeld
#ButtWeld #SingleBevelGroove #SMAW #GMAW #FCAW #SAW
#FabricationEngineering #WeldingInspection #ShopFloorEngineering
#SteelFabrication #PracticalEngineering #EngineeringExplained

“Chức năng và Yêu cầu Kiểm tra của Van Giảm Áp Chân Không (PVRV) cho Bồn Chứa Áp suất Thấp API 620”

Van Giảm Áp Chân Không (PVRV), còn được gọi là Van Bảo tồn, là một thiết bị an toàn được lắp đặt trên các bồn chứa hàn áp suất thấp API 620 để bảo vệ bồn khỏi tình trạng quá áp và chân không.

Các bồn này không được thiết kế để xử lý áp suất cao hoặc chân không cao, do đó PVRV đóng vai trò là tuyến phòng thủ chính để duy trì áp suất bên trong bồn an toàn.

1. Chức năng Áp suất Dương (Giảm Áp)

Mục đích
Bảo vệ bồn khỏi tình trạng quá áp có thể dẫn đến biến dạng hoặc vỡ bồn.
Duy trì áp suất bên trong trong giới hạn cho phép trong quá trình nạp đầy bể, giãn nở sản phẩm hoặc ảnh hưởng nhiệt.

Cách hoạt động
Khi áp suất bên trong tăng lên trên áp suất cài đặt, van PVRV sẽ tự động mở.

Hơi dư thừa sẽ được giải phóng cho đến khi áp suất trở lại mức an toàn.

Ngăn ngừa:

Phồng tấm mái
Quá tải các lớp vỏ bể
Hư hỏng lớp bịt kín hoặc cấu trúc mái

Khi kiểm tra

Trong quá trình kiểm tra khí nén van PVRV và hiệu chuẩn bể chứa:

a) Van được nạp áp suất từ ​​từ.

b) Áp suất mở được kiểm tra (thường là vài inch cột nước tùy thuộc vào thiết kế).
c) Kiểm tra độ kín khi đóng van

2. Chức năng áp suất âm (Van xả chân không)

Mục đích
Bảo vệ bồn chứa khỏi điều kiện chân không được tạo ra trong quá trình:

a) Rút sản phẩm (bơm ra)

b) Làm lạnh nhanh
c) Xả hơi hoặc làm sạch
d) Ngưng tụ hơi

Bồn chứa API 620 có khả năng chịu chân không thấp, do đó chân không có thể gây ra:

a) Vòm vỏ bồn
b) Sụp mái bồn
c) Hỏng cấu trúc

Cách hoạt động
a) Khi áp suất trong bồn giảm xuống dưới điểm chân không đã đặt, van sẽ mở vào trong (hoặc cho phép không khí đi vào).

b) Cho không khí/nitơ từ môi trường xung quanh đi vào để cân bằng áp suất.

c) Ngăn ngừa sự sụp đổ do áp suất âm.

Khi nào cần kiểm tra
Kiểm tra chức năng chân không bao gồm:

a) Áp dụng lực hút có kiểm soát.

b) Xác nhận điểm nâng chân không.

c) Kiểm tra hoạt động trơn tru và đóng kín lại.

3. Tầm quan trọng của van điều áp áp suất (PVRV) trong thử nghiệm bồn chứa API 620

Trong quá trình vận hành thử hoặc kiểm tra bảo trì bồn chứa, van điều áp áp suất (PVRV) rất quan trọng đối với:
a) Giai đoạn thử nghiệm thủy tĩnh
Van điều áp thường được tháo ra hoặc bịt kín.

Tuy nhiên, có thể lắp đặt hệ thống bảo vệ chân không để tránh hiện tượng sụt áp trong quá trình xả.

b) Kiểm tra rò rỉ khí nén của các phụ kiện
Van điều áp được kiểm tra áp suất và độ nâng chân không đã cài đặt.

Đảm bảo tuân thủ các cài đặt của nhà sản xuất trước khi kết nối với bồn chứa.

c) Kiểm tra khả năng vận hành
Đảm bảo van điều áp hoạt động đúng cách ở áp suất/chân không thiết kế.
Xác nhận rằng bồn chứa được bảo vệ trong các trường hợp:
Lần nạp đầu tiên
Quá trình giãn nở/co lại bình thường

Các sự kiện giãn nở/co lại do nhiệt

4. Tài liệu tham khảo chính

API 620, Thiết kế và Xây dựng Bồn chứa Áp suất Thấp Hàn Lớn
API 2000, Thông hơi Bồn chứa Áp suất Thấp và Khí quyển

(Tài liệu tham khảo chính về kích thước và yêu cầu vận hành của van PVRV)
Chứng chỉ Kiểm tra của Nhà sản xuất (Áp suất cài đặt / Chân không cài đặt)

Phương án xả phớt cơ khí – 11:
====================

Phương án xả phớt cơ khí – 11 là một phương án đường ống đơn giản và tiết kiệm chi phí, tuần hoàn chất lỏng từ khu vực xả áp suất cao của bơm trở lại buồng phớt thông qua một lỗ điều khiển lưu lượng có đường kính tối thiểu 1/8″ hoặc 3 mm hoặc một ống giảm áp để hạn chế tốc độ dòng chảy. Chức năng chính của nó là cung cấp chất bôi trơn và làm mát cho các bề mặt phớt và giúp duy trì áp suất đủ trong buồng phớt để ngăn chất lỏng được bơm bay hơi.

Đây là phương án xả phổ biến nhất cho các phớt cơ khí đơn với các ứng dụng nhiệt độ sạch và vừa phải.

Ứng dụng dịch vụ chất lỏng:
Phương án 11 là tốt nhất Thích hợp cho:

✔Chất lỏng sạch, không trùng hợp (ví dụ: Hydrocarbon, nước, hóa chất và dầu, v.v.).

✔Nhiệt độ thấp đến trung bình
✔Không có hoặc có rất ít hạt rắn
✔Máy bơm đa năng (ly tâm)

Hạn chế và biện pháp phòng ngừa:

Nên tránh sử dụng phương án 11 trong các ứng dụng có:

✘Chất rắn hoặc hạt mài mòn: Chúng có thể làm tắc nghẽn lỗ nhỏ hoặc gây mài mòn quá mức trên bề mặt gioăng.

✘Chất lỏng trùng hợp: Chất lỏng có thể đặc lại và đông cứng trong đường ống, dẫn đến tắc nghẽn.

✘Nhiệt độ cao: Làm mát không đầy đủ có thể dẫn đến bay hơi chất lỏng, chạy khô và hỏng gioăng; các phương án khác như sơ đồ 21 hoặc 23 có thể phù hợp hơn cho chất lỏng nóng.

✘Chênh lệch áp suất không đủ: Nếu biên độ áp suất quá thấp, chất lỏng có thể bay hơi (bốc hơi), gây hư hỏng gioăng; sơ đồ 13 là một lựa chọn thay thế cho các trường hợp chênh lệch áp suất thấp.

Bảo trì và khắc phục sự cố:
Bảo trì định kỳ bao gồm kiểm tra nhiệt độ đường ống xả gioăng trong các lần vận hành để xác nhận lưu lượng. Một lỗi thường gặp là tắc nghẽn lỗ tiết lưu, có thể được phát hiện nếu nhiệt độ đường ống không đồng nhất (lạnh hơn) ở phía hạ lưu của lỗ tiết lưu.
