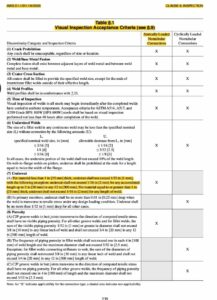

AWS D1.1 Bảng 8.1 trình bày Tiêu chí Chấp nhận Kiểm tra Trực quan chủ yếu cho các kết nối không ống được tải tĩnh và theo chu kỳ. Các tiêu chí chấp nhận chính bao gồm:

• Không crack: Bất kỳ vết nứt nào cũng không thể chấp nhận được bất kể kích thước hay vị trí.

• Mối hàn / Hợp nhất kim loại cơ bản: Nhiệt hạch hoàn toàn phải tồn tại giữa các lớp mối hàn liền kề và giữa kim loại hàn và kim loại cơ bản.

• Mặt cắt ngang Crater: Tất cả các Crater phải được lấp đầy theo kích thước mối hàn quy định ngoại trừ ở các đầu của các mối hàn phi lê ngắt quãng ngoài chiều dài hiệu quả của chúng.

• Hồ sơ hàn: Cấu hình mối hàn phải phù hợp với Mục 7.23.

• Thời gian kiểm tra: Kiểm tra trực quan có thể bắt đầu ngay sau khi mối hàn nguội đến nhiệt độ môi trường, ngoại trừ một số loại thép như ASTM A514, A517 và A709 Grade HPS 100W, yêu cầu kiểm tra không dưới 48 giờ sau khi hàn.

• Mối hàn nhỏ hơn: Kích thước mối hàn phi lê có thể nhỏ hơn kích thước danh nghĩa được chỉ định trong giới hạn cho phép mà không cần hiệu chỉnh.

Ngoài ra, các giới hạn undercut và các sự gián đoạn bề mặt khác được chỉ định và người kiểm tra phải thực hiện kiểm tra trong và sau khi hàn, với trình độ và tài liệu phù hợp, tuân theo các yêu cầu của AWS D1.1 Mục 8.

Bản tóm tắt này phản ánh các bản sửa đổi AWS D1.1 năm 2020 và dự kiến năm 2025, bao gồm một số cập nhật đối với tiêu chí undercut đối với các mối hàn có chiều dài ngắn hơn 12 inch. Để biết giới hạn kích thước chính xác và tất cả các thông số chấp nhận, bạn nên tham khảo trực tiếp đến Bảng 8.1 trong phiên bản mã AWS D1.1 mới nhất.
