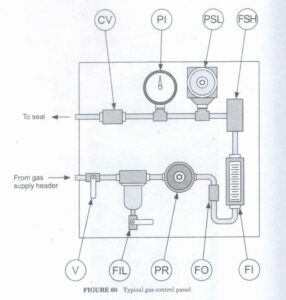

Bảng điều khiển khí điển hình cho phớt chặn khí kép (API Plan 74)

Bảng điều khiển khí điển hình cho phớt khí kép sử dụng API Plan 74 cung cấp khí ngăn sạch, khô, có áp suất — phổ biến nhất là nitơ — cho buồng làm kín ở áp suất cao hơn chất lỏng xử lý, do đó ngăn ngừa rò rỉ quy trình và duy trì tính toàn vẹn của phớt.

Các tính năng và thành phần thiết yếu của bảng điều khiển khí Plan 74 tiêu chuẩn bao gồm:

• Van cách ly: Cho phép ngắt nguồn cung cấp khí để thay thế hoặc bảo trì bộ lọc.

• Bộ lọc kết hợp: Loại bỏ các chất gây ô nhiễm dạng lỏng và hạt (thường được thiết kế để lọc 2–3 micron).

• Bộ điều chỉnh áp suất: Kiểm soát áp suất khí rào cản (giữ ít nhất 1.7 bar hoặc 25 psi so với buồng làm kín).

• Đồng hồ đo áp suất: Theo dõi áp suất phân phối đến con dấu.

• Máy phát lưu lượng hoặc lưu lượng kế: Phát hiện lưu lượng khí quá mức liên quan đến hỏng phớt và theo dõi mức tiêu thụ của hệ thống.

• Van xả: Ngăn ngừa các tình huống quá áp.

• Van một chiều: Đảm bảo dòng chảy một chiều và ngăn ngừa ô nhiễm dòng chảy ngược của nguồn cung cấp.

• Ống và phụ kiện cấp khí: Điển hình là thép không gỉ để có độ bền.

• Bảng điều khiển và giá đỡ: Để dễ dàng lắp đặt tại hiện trường.

Các thành phần tùy chọn có thể bao gồm:

• Pressure transmitter

• Công tắc áp suất

Bảng điều khiển có thể được lắp ráp sẵn hoặc cung cấp dưới dạng bộ lắp đặt tại hiện trường bởi các nhà sản xuất và phương pháp hay nhất yêu cầu một bảng điều khiển chuyên dụng cho mỗi cụm con dấu.

Chi tiết hoạt động và ứng dụng chính:

• Khí sử dụng thường là nitơ được chọn vì tính trơ, an toàn và dễ tách khỏi chất lỏng xử lý.

• Được sử dụng để bố trí phớt khí có áp suất kép, không tiếp xúc (API 682 Sắp xếp 3), đặc biệt là trong các dịch vụ nguy hiểm, độc hại hoặc dễ cháy, nơi phải tránh rò rỉ chất lỏng.

• Bảng điều khiển khí phải luôn duy trì áp suất rào cản, ngay cả khi máy bơm ở chế độ chờ.

• Chi phí lắp đặt và bảo trì thấp hơn so với hệ thống chất lỏng; rò rỉ vào khí quyển, nếu có, là trơ và không cần xử lý.

Thiết kế bảng điều khiển khí tập trung vào:

• Cung cấp khí sạch, khô, có áp suất để tối đa hóa độ tin cậy của con dấu

• Điều chỉnh và giám sát áp suất và lưu lượng

• Cung cấp các biện pháp an toàn chống quá áp và hỏng phớt

• Giảm thiểu dấu chân vận hành và độ phức tạp của cài đặt

Các nhà sản xuất cung cấp các tấm pin mang các tính năng này và các tiêu chuẩn hệ thống hỗ trợ. Xem hướng dẫn ứng dụng cụ thể để biết hướng dẫn cài đặt và lựa chọn thành phần.
