Bộ ngắt VCB so với SF6
Sự khác biệt giữa VCB (Bộ ngắt mạch chân không) và Bộ ngắt mạch SF6
Phương tiện hoạt động
-
sử dụng chân không làm môi trường làm nguội hồ quang và cách điện.
-
Bộ sử dụng khí lưu huỳnh hexafluoride (SF6) để cách điện và làm nguội hồ quang13.
Thiết kế và thi công
-
có thiết kế nhỏ gọn và đơn giản hơn do môi trường chân không, làm cho chúng phù hợp chủ yếu cho các ứng dụng trung thế.
-
Bộ lớn hơn và phức tạp hơn vì chúng yêu cầu một buồng kín để chứa khí SF6 và thường được sử dụng trong các ứng dụng điện áp cao3.
Hiệu suất và khả năng gián đoạn
-
thường có khả năng ngắt thấp hơn nhưng cho phép nhiều hoạt động cơ học hơn (10.000-30.000) và nhiều hoạt động ngắn mạch hơn (30-100).
-
Bộ có khả năng ngắt cao hơn nhưng ít hoạt động cơ học hơn (5.000-20.000) và ít hoạt động ngắn mạch hơn (10-50)5.
Độ bền điện môi và làm nguội hồ quang
-
Bộ ngắt chân không cung cấp độ bền điện môi cao hơn ở các khe hở tiếp xúc nhỏ hơn so với khí SF6. Ví dụ, bộ ngắt chân không có thể cung cấp độ bền điện môi ở khoảng cách 14-16 mm, trong khi SF6 yêu cầu 65-80 mm.
-
Bộ ngắt mạch chân không có tốc độ phục hồi tăng cao hơn điện trở (RRRV) trong quá trình chuyển mạch ngắn mạch.
-
Bộ ngắt SF6 tạo thành một hồ quang plasma duy nhất, trong khi bộ ngắt chân không khuếch tán plasma hồ quang thành nhiều lớp bằng cách sử dụng lực từ, giảm điện trở tiếp xúc27.
Bảo trì và tuổi thọ
-
yêu cầu bảo trì tối thiểu vì buồng chân không của chúng được niêm phong suốt đời và không bị xuống cấp đáng kể theo thời gian. Chúng có thể kéo dài 15-30 năm mà không cần bảo dưỡng lớn.
-
yêu cầu bảo dưỡng định kỳ để kiểm tra rò rỉ khí và hệ thống áp suất khí hoạt động, làm tăng thêm tổng chi phí sở hữu6.
Tác động môi trường
-
thân thiện với môi trường vì chúng hoạt động trong chân không không phát thải khí nhà kính.
-
sử dụng khí SF6, có khả năng nóng lên toàn cầu rất cao, gây ra mối quan tâm về môi trường56.
Ứng dụng
-
thường được sử dụng trong môi trường trung thế như nhà máy công nghiệp, tòa nhà thương mại và lưới điện phân phối nhỏ hơn.
-
được ưa chuộng cho các trạm biến áp cao, mạng lưới truyền tải điện và các khu công nghiệp lớn, nơi ngắt dòng điện và cách điện cao là rất quan trọng36.
Bảng tóm tắt
| Tính năng | Bộ ngắt mạch chân không (VCB) | Bộ ngắt mạch SF6 |
|---|---|---|
| Môi trường làm nguội hồ quang | Chân không | Khí lưu huỳnh hexafluoride |
| Ứng dụng điện áp | Điện áp trung bình | Điện áp cao |
| Khả năng gián đoạn | Hạ | Trên |
| Hoạt động cơ khí | 10,000-30,000 | 5,000-20,000 |
| Hoạt động ngắn mạch | 30-100 | 10-50 |
| Độ bền điện môi | Cao hơn ở khe hở tiếp xúc nhỏ hơn | Thấp hơn ở khe hở tiếp xúc lớn hơn |
| Bảo trì | Thấp, kín suốt đời | Cần kiểm tra rò rỉ khí định kỳ |
| Tác động môi trường | Thân thiện với môi trường | Khả năng nóng lên toàn cầu (GHG) cao |
| Các trường hợp sử dụng điển hình | Nhà máy công nghiệp, tòa nhà thương mại | Trạm biến áp cao thế, đường dây truyền tải |
Kết luận
Bộ ngắt mạch chân không vượt trội trong các ứng dụng trung thế với lợi thế trong việc bảo trì, tác động môi trường và độ bền điện môi ở các khe hở nhỏ hơn. Bộ ngắt mạch SF6 phù hợp hơn cho các ứng dụng điện áp cao yêu cầu khả năng ngắt cao hơn và hiệu suất mạnh mẽ trong các điều kiện khắc nghiệt, bất chấp những hạn chế về môi trường và bảo trì của chúng356.
So sánh này giúp lựa chọn cầu dao thích hợp dựa trên mức điện áp, mối quan tâm về môi trường, khả năng bảo trì và yêu cầu ứng dụng.
Máy cắt chân không (VCB): Các loại, cấu tạo và nguyên lý hoạt động. Máy cắt chân không (VCB) rất cần thiết để bảo vệ hệ thống điện khỏi tình trạng quá tải và ngắn mạch. Trong số tất cả các máy cắt mạch, VCB nổi bật nhờ hiệu suất cao, độ tin cậy và thiết kế nhỏ gọn, lý tưởng cho các ứng dụng điện áp trung bình (lên đến 38 kV).
VCB hoạt động như thế nào?
Khi các tiếp điểm mang dòng điện tách ra trong chân không, một hồ quang điện sẽ được hình thành. Hơi kim loại sinh ra trong quá trình tách này tạo thành plasma. Tuy nhiên, trong chân không, hồ quang sẽ nhanh chóng bị dập tắt tại điểm không tự nhiên của dòng điện. Độ bền điện môi giữa các điểm tiếp xúc được phục hồi trong vài micro giây, nhanh hơn hàng nghìn lần so với các công tắc thông thường.
Ưu điểm chính của VCB:
– Chuyển đổi nhanh và im lặng
– Lý tưởng cho các hoạt động thường xuyên
– Bảo hiểm cháy nổ (không bao gồm dầu hoặc gas)
– Thiết kế nhỏ gọn và nhẹ
– Tuổi thọ cao và ít bảo trì
Các loại VCB:
1. VCB lắp ngoài trời 40kV
2. VCB gắn bên 12kV/1.6kA

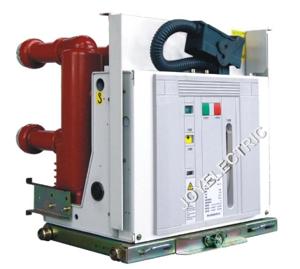

3. VCB trong nhà 12kV
4. VCB nam châm vĩnh cửu
5. Kiểu bể VCB
6. Sứ cách điện 145kV loại VCB
Các thành phần chính của VCB (xem sơ đồ):
– Bộ ngắt chân không: Thiết bị chính có các tiếp điểm cố định và chuyển động trong buồng chân không kín
– Cơ chế hoạt động: Điều khiển chuyển động của các tiếp điểm (thủ công/lò xo/động cơ)
– Ống thổi kim loại: Cho phép chuyển động mà không làm mất đi độ chân không
– Kênh hồ quang: Dập tắt hồ quang nhanh chóng
– Vỏ cách nhiệt: Được làm bằng gốm hoặc thủy tinh, giúp duy trì tính toàn vẹn của hệ thống
– Hệ thống điều khiển: Tự động giám sát và bảo vệ công tắc
– Tiếp điểm phụ: Để phản hồi và điều khiển từ xa
Ứng dụng:
VCB được sử dụng rộng rãi trong các nhà máy công nghiệp, hệ thống phân phối điện, trạm biến áp và mạng lưới đô thị do độ bền và độ an toàn khi vận hành.
Tại sao lại trống rỗng?
– Độ bền điện môi cao hơn
– Ngắt hồ quang tức thời
Những đặc tính này làm cho VCB trở thành giải pháp đáng tin cậy trên toàn thế giới: từ các tấm ốp bên trong đến bãi tập kết bên ngoài.
Sớm!
Máy cắt chân không VCB so với SF6 – Loại nào tốt hơn?
