Các bộ phận trao đổi nhiệt vỏ và ống và chức năng của chúng
Bộ trao đổi nhiệt vỏ và ống bao gồm một số bộ phận chính, mỗi bộ phận có một chức năng cụ thể cần thiết để truyền nhiệt hiệu quả giữa hai chất lỏng. Dưới đây là các thành phần chính và chức năng của chúng:
| Phần | Chức năng |
|---|---|
| Vỏ | Vỏ hình trụ bên ngoài giữ bó ống và chứa chất lỏng bên vỏ. Nó hướng dòng chất lỏng bên ngoài ống và cung cấp hỗ trợ cấu trúc. |
| Ống / Bó ống | Một tập hợp các ống bên trong vỏ nơi một chất lỏng chảy qua. Sự truyền nhiệt xảy ra qua thành ống đến hoặc từ chất lỏng chảy ở phía vỏ. Ống thường được làm bằng kim loại có khả năng dẫn nhiệt tốt như thép không gỉ hoặc đồng. |
| Tấm ống | Các tấm kim loại dày có lỗ để giữ và bịt kín các ống ở cả hai đầu vỏ. Chúng ngăn chặn sự trộn lẫn của hai chất lỏng và duy trì tính toàn vẹn của cấu trúc dưới áp suất. |
| Baffles | Các tấm hoặc thanh được đặt bên trong vỏ để điều khiển và kiểm soát dòng chảy của chất lỏng bên vỏ. Chúng làm tăng nhiễu loạn, cải thiện hiệu quả truyền nhiệt và ngăn chặn ứ đọng hoặc bỏ qua chất lỏng. |
| Nozzle đầu vào và đầu ra | Các lỗ trên các mặt vỏ và ống để chất lỏng vào và ra. Chúng đảm bảo đường dẫn dòng chất lỏng thích hợp và kết nối với hệ thống đường ống bên ngoài. |
| Nắp cuối (Đầu) | Nắp ở mỗi đầu của vỏ cung cấp khả năng tiếp cận để bảo trì và ra vào / ra chất lỏng ở phía ống. Chúng có thể đứng yên hoặc nổi để phù hợp với sự giãn nở nhiệt. |
| Khe co giãn | Các đầu nối linh hoạt cho phép giãn nở và co lại nhiệt của bó ống, ngăn ngừa ứng suất cơ học và hư hỏng. |
| Cấu trúc hỗ trợ | Khung hoặc giá đỡ giữ bộ trao đổi nhiệt chắc chắn tại chỗ trong quá trình vận hành. |
Tóm tắt các chức năng:
-
Vỏ chứa và hướng một chất lỏng xung quanh các ống.
-
Các ống mang chất lỏng khác và cung cấp bề mặt để truyền nhiệt.
-
Các tấm ống cố định các ống và chất lỏng riêng biệt.
-
Vách ngăn tăng cường truyền nhiệt bằng cách định hướng dòng chảy và tăng nhiễu loạn.
-
Vòi phun cho phép chất lỏng vào và ra.
-
Nắp cuối tạo điều kiện thuận lợi cho việc bảo trì và quản lý dòng chất lỏng.
-
Khe co giãn phù hợp với các chuyển động nhiệt.
-
Hỗ trợ ổn định toàn bộ lắp ráp.
Thiết kế này cho phép trao đổi nhiệt hiệu quả giữa hai chất lỏng không pha trộn, được sử dụng rộng rãi trong các ngành công nghiệp
“Các bộ phận trao đổi nhiệt vỏ và ống và chức năng của chúng”
👉 Bộ trao đổi nhiệt vỏ và ống là một trong những loại bộ trao đổi nhiệt được sử dụng rộng rãi nhất trong các ngành công nghiệp như dầu khí, hóa chất, HVAC và nhà máy điện. Nó được biết đến với khả năng truyền nhiệt hiệu quả giữa hai chất lỏng — một chất chảy bên trong các ống và chất còn lại chảy ra bên ngoài các ống bên trong vỏ.

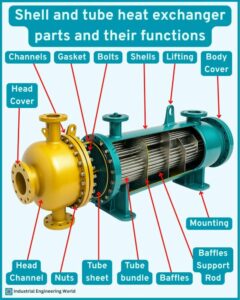

Chúng ta hãy phân tích các thành phần chính và chức năng của chúng dựa trên hình ảnh tham khảo 👇
🔹 Vỏ
Phần thân ngoài chứa toàn bộ bó ống. Nó chứa một trong các chất lỏng và cung cấp không gian để trao đổi nhiệt xảy ra xung quanh các ống.
🔹 Ống / Bó ống
Ống mỏng (thường làm bằng kim loại) bên trong vỏ dẫn chất lỏng thứ hai. Nhiệt được truyền giữa chất lỏng bên trong ống và chất lỏng trong vỏ.
🔹 Tấm ống
Một tấm kim loại giữ các ống cố định ở cả hai đầu. Nó đảm bảo bịt kín chống rò rỉ giữa vỏ và mặt ống.
🔹 Vách ngăn
Các tấm được đặt bên trong vỏ để dẫn dòng chất lỏng bên vỏ chảy qua các ống nhiều lần, cải thiện khả năng truyền nhiệt và hỗ trợ các ống.
🔹 Thanh đỡ vách ngăn
Giữ cho các vách ngăn thẳng hàng và cung cấp độ ổn định cơ học cho bó.
🔹 Kênh đầu / Nắp đầu
Nằm ở đầu ống để dẫn chất lỏng bên ống vào các ống. Nó cũng giúp thu thập chất lỏng sau khi trao đổi nhiệt.
🔹 Nắp thân
Bao phủ vỏ và cho phép tiếp cận để bảo trì và kiểm tra.
🔹 Gioăng
Làm kín các mối nối để ngăn rò rỉ giữa vỏ và mặt ống.
🔹 Kết nối / Nozzle
Kết nối đầu vào và đầu ra cho cả hai chất lỏng (mặt vỏ và mặt ống). Chúng kiểm soát việc chất lỏng đi vào và đi ra.
🔹 Giá đỡ lắp đặt
Giữ cố định bộ trao đổi nhiệt và giúp hấp thụ rung động.
🔹 Bass cẩu
Được sử dụng để nâng và lắp đặt bộ trao đổi nhiệt một cách an toàn trong quá trình vận chuyển hoặc bảo trì.
