Các Loại Giá Đỡ Đường Ống

Hardik Prajapati

🔍Các Loại Giá Đỡ Đường Ống – Những Anh Hùng Vô Danh Của Mọi Hệ Thống Đường Ống
Trong bất kỳ dự án EPC nào, giá đỡ đường ống đóng một vai trò thầm lặng nhưng vô cùng quan trọng. Chúng không chỉ giữ đường ống mà còn bảo vệ toàn bộ hệ thống bằng cách kiểm soát trọng lượng, giãn nở nhiệt, rung động và tải trọng động.

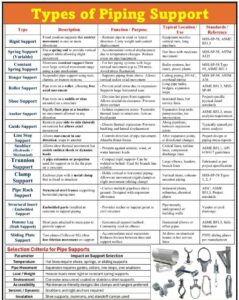

Dưới đây là bảng phân tích nhanh về các loại giá đỡ chính 👇
1️⃣ Giá đỡ Cứng
Giá đỡ cứng là loại đơn giản nhất nhưng thiết yếu nhất. Chúng giữ chặt đường ống, hạn chế chuyển động theo một hoặc nhiều hướng.
✅ Mục đích: Duy trì sự thẳng hàng và ngăn ngừa chuyển động quá mức.
✅ Ứng dụng điển hình: Gần máy bơm, máy nén hoặc van điều khiển, nơi ngay cả một sự dịch chuyển nhỏ cũng có thể gây ra sự lệch tâm thiết bị hoặc rò rỉ phớt.
✅ Ví dụ: Giá đỡ đế, cột chống hoặc giá đỡ được hàn trực tiếp vào kết cấu.

2️⃣ Giá đỡ lò xo
Giá đỡ lò xo được sử dụng ở những nơi dự kiến ​​có chuyển động thẳng đứng do nhiệt độ thay đổi.
Chúng có hai loại chính:
🔹Giá đỡ lò xo biến thiên: Tải trọng thay đổi nhẹ theo chuyển động của đường ống — lý tưởng cho các đường ống có độ giãn nở nhiệt vừa phải.
🔹Giá đỡ lò xo cố định: Duy trì lực đỡ không đổi ngay cả khi dịch chuyển lớn — được sử dụng trong các đường ống nhiệt độ cao, quan trọng như dịch vụ hơi nước hoặc hydrocarbon nóng.
✅ Mục đích: Bù trừ chuyển động thẳng đứng đồng thời duy trì sự phân bố ứng suất đồng đều của đường ống.
✅ Ứng dụng điển hình: Đường ống hơi nước, ống góp nhiệt độ cao và đường ống cuộn dây gia nhiệt.

3️⃣ Giá đỡ treo – Được treo từ các kết cấu phía trên, cho phép chuyển động thẳng đứng được kiểm soát — lý tưởng cho việc định tuyến trên cao.

4️⃣ Giá đỡ con lăn – Cho phép chuyển động dọc trục êm ái trên các đường ống ngang dài, giảm ứng suất do giãn nở nhiệt.

5️⃣ Đế và yên ống – Nâng ống ra khỏi kết cấu, ngăn ngừa truyền nhiệt, mài mòn và ma sát.

6️⃣ Giá đỡ neo – Các điểm cố định hạn chế hoàn toàn chuyển động, chia hệ thống thành các vùng giãn nở được kiểm soát.

7️⃣ Thanh dẫn hướng & Chốt chặn đường ống –
🔹Thanh dẫn hướng chỉ cho phép đường ống di chuyển theo một hướng.
🔹 Chốt chặn đường ống hạn chế chuyển động theo một hướng nhưng cho phép chuyển động theo các hướng khác.

8️⃣ Bộ giảm chấn – Hoạt động như bộ giảm xóc, cho phép chuyển động nhiệt chậm nhưng chống lại các cú sốc đột ngột (ví dụ: búa nước hoặc hoạt động địa chấn).

9️⃣ Chốt xoay, Chân giả & Kẹp – Các giá đỡ đơn giản, nhỏ gọn được sử dụng tại các điểm khuỷu hoặc đường nhánh để tăng thêm độ ổn định.

🔟 Giá đỡ đường ống – Xương sống của hệ thống đường ống nhà máy — cung cấp độ cao, định tuyến và khả năng tiếp cận.

1️⃣1️⃣ Embedded Inserts – Đúc vào bê tông để tạo điểm neo chắc chắn ở những nơi không thể bắt bu lông thông thường.

⚙️ Lưu ý: Một hệ thống giá đỡ được thiết kế tốt sẽ đảm bảo an toàn, độ tin cậy và tuổi thọ cho toàn bộ hệ thống đường ống của bạn.

💬 Bạn thấy loại giá đỡ nào khó thiết kế hoặc kiểm tra nhất?
