Các loại mặt bích phổ biến
Các loại mặt bích phổ biến được sử dụng trong hệ thống đường ống bao gồm:
-
: Được biết đến với trung tâm côn dài cung cấp gia cố, nó được hàn trực tiếp vào đường ống. Lý tưởng cho môi trường áp suất cao và nhiệt độ dao động, thường được sử dụng trong các ngành công nghiệp dầu khí và hóa chất124.
-
: Mặt bích này trượt qua đường ống và sau đó được hàn cả bên trong và bên ngoài để cung cấp độ bền và ngăn ngừa rò rỉ. Nó dễ dàng hơn để căn chỉnh và lắp đặt so với mặt bích cổ hàn378.
-
: Được sử dụng chủ yếu cho đường kính ống nhỏ hơn, ống được lắp vào socket mặt bích và hàn bằng mối hàn phi lê. Thích hợp cho các ứng dụng áp suất thấp và nhiệt độ thấp368.
-
Mặt : Được sử dụng với một đầu sơ khai, mặt bích không được hàn vào đường ống mà thay vào đó cho phép dễ dàng tháo dỡ và bảo trì. Lý tưởng cho các hệ thống yêu cầu tháo rời thường xuyên hoặc không gian hạn chế268.
-
: Còn được gọi là mặt bích vít, nó có ren trong phù hợp với ren ống, cho phép lắp ráp mà không cần hàn. Được sử dụng ở những nơi hàn là không khả thi hoặc không mong muốn268.
-
: Được sử dụng để đóng phần cuối của hệ thống đường ống hoặc tàu, nó không có lỗ khoan. Nó rất hữu ích cho việc kiểm tra hoặc mở rộng đường ống trong tương lai348.
Các loại ít phổ biến hoặc đặc biệt khác bao gồm mặt bích lỗ, mặt bích giảm, mặt bích cổ hàn dài, mặt bích weldo, mặt bích nipo, mặt bích xoay và mặt bích mở rộng456.
Các loại này khác nhau tùy theo phương pháp đính kèm (hàn, ren, khớp nối), xếp hạng áp suất và nhiệt độ, và sự phù hợp cho các ứng dụng khác nhau4.

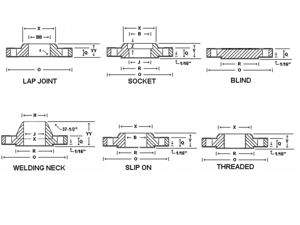

Tóm lại, các loại mặt bích phổ biến nhất là:
| Loại mặt bích | Sự miêu tả | Sử dụng điển hình |
|---|---|---|
| Cổ hàn | Hàn với trung tâm côn cho độ bền cao | Áp suất cao, dầu khí |
| Slip-On | Trượt trên đường ống, hàn bên trong và bên ngoài | Mục đích chung |
| Socket weld | Ống chèn vào ổ cắm mặt bích, hàn phi lê | Ống nhỏ, áp suất thấp |
| Lap Joint | Được sử dụng với đầu sơ khai, dễ dàng tháo dỡ | Bảo trì thường xuyên, không gian hạn chế |
| Ren | Kết nối vít, không hàn | Nơi không thể hàn |
| Mù | Đóng đầu ống, không có lỗ khoan | Đóng đường ống, tiếp cận kiểm tra |
Phân loại này phù hợp với các tiêu chuẩn như ASME B16.5 và được sử dụng rộng rãi trên toàn thế giới248.
Sau đây là các loại mặt bích phổ biến,
được giải thích đơn giản và rõ ràng:
1. Mặt bích cổ hàn (WN)
Mô tả: Có cổ thon dài được hàn vào đường ống.
Công dụng: Hệ thống áp suất cao, nhiệt độ cao.
Ưu điểm: Rất chắc chắn; giảm ứng suất ở đáy mặt bích.
Các ngành công nghiệp phổ biến: Dầu khí, nhà máy điện, hóa dầu.
2. Mặt bích trượt (SO)
Mô tả: Trượt qua đường ống, sau đó hàn ở bên trong và bên ngoài.
Sử dụng: Các ứng dụng áp suất thấp, nơi hàn dễ hơn.
Ưu điểm: Dễ căn chỉnh và lắp đặt.
Hạn chế: Độ bền kém hơn so với mặt bích cổ hàn.
3. Mặt bích mù (BL)
Mô tả: Một tấm đặc (không có lỗ ở giữa) đóng đầu ống.
Công dụng: Bịt kín các đầu ống, van hoặc lỗ mở bình chịu áp suất.
Ưu điểm: Cho phép dễ dàng tiếp cận ống để bảo trì hoặc thử áp suất.
4. Mặt bích hàn ổ cắm (SW)
Mô tả: Ống được lắp vào ổ cắm và sau đó hàn góc xung quanh mối nối.
Công dụng: Đường ống có đường kính nhỏ, áp suất cao.
Ưu điểm: Lỗ khoan trơn để lưu lượng tốt hơn; phù hợp với hệ thống ống nhỏ hơn.
5. Mặt bích ren (TH)
Mô tả: Có ren bên trong; vặn chặt vào ống mà không cần hàn.
Công dụng: Các ứng dụng áp suất thấp, không quan trọng.
Ưu điểm: Dễ lắp đặt; không cần hàn.
Hạn chế: Không phù hợp với nhiệt độ cao hoặc áp suất cao.
6. Mặt bích ghép chồng (LJ)
Mô tả: Hoạt động với đầu cụt; mặt bích lỏng lẻo và không hàn vào ống.
Công dụng: Hệ thống cần tháo rời thường xuyên.
Ưu điểm: Dễ căn chỉnh và xoay; tiết kiệm chi phí cho các vật liệu đặc biệt.
7. Mặt bích cổ hàn dài (LWN)
Mô tả: Tương tự như cổ hàn nhưng có cổ dài hơn.
Công dụng: Bình chịu áp suất và hệ thống áp suất cao.
Ưu điểm: Hoạt động như phần mở rộng của ống hoặc vòi bình.
