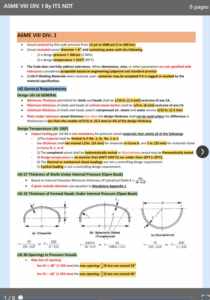

Tài liệu đính kèm dựa trên ASME Phần VIII Div.1, cung cấp các quy tắc chế tạo bình chịu áp lực. Nó bao gồm áp suất thiết kế bình từ 15 psi đến 3000 psi (1 đến 200 bar) và không bao gồm một số bình nhỏ và bình nước áp suất thấp.
Những điểm chính từ tài liệu bao gồm:
-
Độ dày tối thiểu cho vỏ và đầu tùy thuộc vào loại dịch vụ: tổng hợp tối thiểu 1/16 inch (1.5 mm), 1/4 inch (6 mm) đối với nồi hơi không nung, 3/32 inch (2.5 mm) đối với dịch vụ khí nén, hơi nước và nước.
-
Dung sai độ dày: Dung sai độ dày tấm cho phép độ dày dưới một chút nếu nhỏ hơn 0,01 inch hoặc 6% độ dày thiết kế.
-
Thiết kế miễn trừ thử nghiệm nhiệt độ và va đập đối với một số vật liệu và điều kiện nhất định.
-
Quy tắc tính toán độ dày tối thiểu cho vỏ hình trụ và đầu hình thành dưới áp suất bên trong.
-
Kích thước tối đa cho phép của các lỗ tùy thuộc vào đường kính bình.
-
Yêu cầu về khu vực gia cố cho các khe hở.
-
Giới hạn về độ tròn của mạch: chênh lệch tối đa giữa đường kính trong tối đa và tối thiểu là 1% đường kính danh nghĩa.
-
Yêu cầu kiểm tra va đập Charpy và tiêu chí chấp nhận.
-
Định nghĩa áp suất làm việc tối đa cho phép (MAWP) và hệ số áp suất thử nghiệm cho các thử nghiệm thủy tĩnh và khí nén.
-
Quy trình kiểm tra: tăng áp suất dần dần, phạm vi đo cần thiết và tiêu chí kiểm tra.
-
Các loại mối hàn (dọc, chu vi, mặt bích, khe hở) và yêu cầu chụp X quang tùy thuộc vào dịch vụ và độ dày.
-
Hướng dẫn xử lý nhiệt sau hàn (PWHT) bao gồm tốc độ làm nóng / làm mát và thời gian giữ.
-
Nhiệt độ hàn tối thiểu và yêu cầu làm nóng sơ bộ để tránh nứt.
-
Tiêu chí chấp nhận kiểm tra X quang và siêu âm và khuyến nghị tài liệu.
-
Yêu cầu đánh dấu đối với các tàu đã trải qua quá trình kiểm tra không phá hủy hoặc xử lý nhiệt sau hàn.
Đây là một số nguyên tắc cơ bản từ quy tắc liên quan đến thiết kế, chế tạo, thử nghiệm và kiểm tra bình chịu áp lực theo quy định ASME VIII Div. 1. Bản tóm tắt này cung cấp một cái nhìn tổng quan về các điều khoản và yêu cầu kỹ thuật chính được đề cập.
ITS NDT
ASME VIII DIV. 1
ITS NDT
ASME Section VIII Division 1: rules for the construction of pressure vessels
