Kiểm tra siêu âm (UT) của mối hàn sử dụng sóng âm tần số cao để phát hiện các khuyết tật bên trong như vết nứt hoặc thiếu nhiệt hạch, với các tiêu chí chấp nhận được xác định bởi các tiêu chuẩn như ASME và AWS để đảm bảo tính toàn vẹn của cấu trúc.
Tiêu chuẩn chung
Tiêu chí chấp nhận khác nhau tùy theo mã và ứng dụng, chẳng hạn như bình chịu áp lực (ASME Phần VIII) hoặc kết cấu thép (AWS D1.1).
-
Mã ASME áp dụng cho đường ống và tàu, yêu cầu đánh giá chỉ định trên 20% mức tham chiếu.
-
AWS D1.1 sử dụng các lớp gián đoạn (A-D) dựa trên biên độ (% mức tham chiếu, %A) và độ dài, tùy thuộc vào tải tĩnh hoặc theo chu kỳ.
-
Các tiêu chuẩn khác bao gồm API 1104 cho đường ống và ISO 17640 cho mối hàn chung.
Tiêu chí ASME
Đối với ASME VIII Div. 1 và B31 series, các vết nứt, thiếu nhiệt hạch hoặc thâm nhập không hoàn toàn luôn có thể bị loại bỏ.
Các chỉ định liên quan (vượt quá mức tham chiếu) không được chấp nhận nếu độ dài vượt quá:
| Độ dày mối hàn t | Chiều dài tối đa cho phép |
|---|---|
| Lên đến 3/4 in. (19 mm) | 1/4″. (6 mm) |
| 3/4–2 1/4″. (19–57 mm) | 1/3 t |
| Trên 2 1/4 in. (57 mm) | 3/4″. (19 mm) |
t là độ dày thành viên mỏng hơn, không bao gồm cốt thép.
Tiêu chí AWS D1.1
AWS phân loại phản xạ theo xếp hạng chỉ báo (dB trên tham chiếu) thành các cấp độ nghiêm trọng cho các kết nối không hình ống.
Loại A (biên độ cao, ví dụ: >80-126% A tùy thuộc vào độ dày / góc) luôn bị từ chối.
Giới hạn loại B / C phụ thuộc vào độ dày và tải trọng của mối hàn (ví dụ: tĩnh: chiều dài tối đa 3-8 inch đối với một số lớp nhất định).
Sự gián đoạn phải được cách nhau ít nhất 2L (L = chiều dài dài hơn).
#Acceptance Criteria-Tiêu chí chấp nhận
#Ultrasonic Kiểm tra siêu âm mối hàn – Tiêu chí chấp nhận
ASME Section VIII Division-1 – Phiên bản 2025)

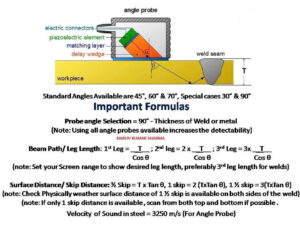

Kiểm tra siêu âm (UT) được sử dụng rộng rãi để kiểm tra mối hàn trong các bình áp lực, vỏ, phễu và các cấu kiện kết cấu.
Tuy nhiên, việc tìm thấy dấu hiệu không tự động có nghĩa là bị từ chối.

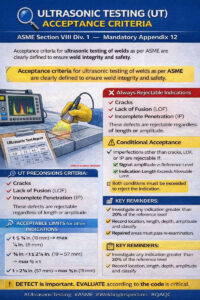

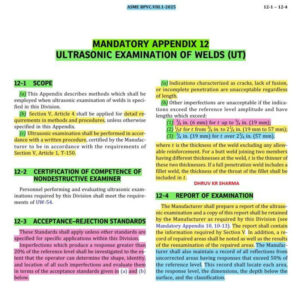

Phụ lục bắt buộc 12 của ASME BPVC Section VIII Division-1 định nghĩa rõ ràng cách đánh giá và chấp nhận hoặc từ chối các dấu hiệu UT.

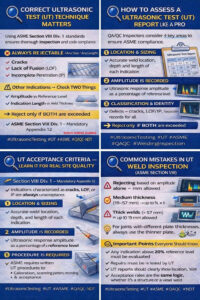

🔍 Những điểm chính từ Phụ lục bắt buộc 12
📘 Phạm vi & Quy trình
➡️ Phụ lục này áp dụng khi kiểm tra siêu âm (UT) được quy định trong tiêu chuẩn xây dựng.

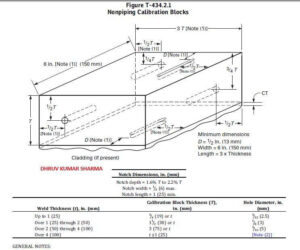

➡️ Kiểm tra siêu âm phải được thực hiện theo ASME Mục V, Điều 4.
➡️ Việc kiểm tra phải tuân theo quy trình kiểm tra siêu âm bằng văn bản và được chứng nhận.
❌ Những dấu hiệu không thể chấp nhận được
Theo Phụ lục 12, các dấu hiệu sau đây bị loại bỏ bất kể chiều dài hay biên độ:
➡️ Vết nứt
➡️ Thiếu liên kết (LOF)
➡️ Xâm nhập không hoàn toàn (IP)
➡️ Đây được coi là các khuyết tật nghiêm trọng và không bao giờ được phép.
⚠️ Các khuyết tật khác – Chấp nhận có điều kiện
Các khuyết tật khác ngoài vết nứt, mất lớp (LOF) hoặc khuyết tật do ma sát (IP) được đánh giá dựa trên hai yếu tố cùng nhau:
✔ Phản ứng siêu âm (UT) vượt quá mức tham chiếu, và
✔ Chiều dài chỉ thị vượt quá giới hạn cho phép
➡️ Chỉ khi cả hai điều kiện đều bị vượt quá, mối hàn mới bị từ chối.
📏 Chiều dài chỉ thị cho phép (Dựa trên độ dày mối hàn “t”)
(t = độ dày mối hàn không bao gồm cốt thép)
➡️ t ≤ ¾ in. (19 mm) → tối đa ¼ in. (6 mm)
➡️ ¾ in. < t ≤ 2¼ in. (19–57 mm) → tối đa ⅓ × t
➡️ t > 2¼ in. (57 mm) → tối đa ¾ in. (19 mm)
➡️ Đối với các mối hàn giáp mối có độ dày không bằng nhau, sẽ sử dụng độ dày của chi tiết mỏng hơn.
🔎 Đánh giá Chấp nhận-Từ chối
➡️ Bất kỳ khiếm khuyết nào tạo ra phản hồi lớn hơn 20% mức tham chiếu đều phải được điều tra.
➡️ Hình dạng, đặc điểm, vị trí và chiều dài của các dấu hiệu phải được đánh giá.
📝 Yêu cầu Báo cáo
➡️ Báo cáo kiểm tra siêu âm (UT) phải bao gồm:
• Vị trí của dấu hiệu
• Mức độ phản hồi
• Chiều dài và độ sâu
• Phân loại
➡️ Các khu vực đã sửa chữa phải được kiểm tra lại và ghi lại.
#ASME #ASMESectionVIII
#UltrasonicTesting #UT
#NDT #WeldingInspection
#PressureVessels #QAQC
#Fabrication #MechanicalEngineering
ASME, ASME Section VIII , Kiểm tra siêu âm, UT, NDT, Kiểm tra mối hàn, Bình áp suất, QAQC, Chế tạo, Kỹ thuật cơ khí
