ASME Phần VIII, Div. 1 quy định thử nghiệm va đập Charpy đối với các vật liệu như thép không gỉ song công để đảm bảo độ dẻo dai ở nhiệt độ thấp, chủ yếu theo Phần UHA đối với thép hợp kim cao. Các thử nghiệm này xác minh rằng vật liệu chống đứt gãy giòn dựa trên nhiệt độ và độ dày kim loại thiết kế tối thiểu (MDMT). Thép không gỉ song công, được phân loại là P-No. 10H, tuân theo các quy tắc trong UHA-51, bao gồm các miễn trừ và yêu cầu gắn liền với các điều kiện dịch vụ.
Miễn trừ trong UHA-51 (d) (3)

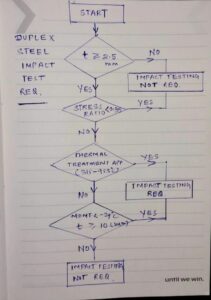

Thử nghiệm va đập được miễn đối với thép không gỉ song công austenit-ferritic ở tất cả các dạng sản phẩm ở MDMT -20 ° F (-29 ° C) và ấm hơn khi độ dày vật liệu danh nghĩa là 3/8 in. (10 mm) hoặc mỏng hơn. Vật liệu dày hơn hoặc nhiệt độ lạnh hơn yêu cầu thử nghiệm theo UHA-51, thường sử dụng sơ đồ quyết định trong Phụ lục JJ không bắt buộc, Hình JJ-1.2-5. Mặt bích hoặc vật rèn có độ dày vượt quá 10 mm, chẳng hạn như Class 300, thường cần thử nghiệm Charpy V-notch ở MDMT hoặc lạnh hơn theo SA-370 và ASTM E23.
Quy trình thử nghiệm và chấp nhận
Khi được yêu cầu, ba mẫu Charpy V-notch được thử nghiệm, với sự chấp nhận dựa trên các giá trị năng lượng hấp thụ tối thiểu từ bảng UHA, được điều chỉnh theo hướng và nhiệt độ. Các mối hàn và vùng ảnh hưởng nhiệt tuân theo các quy tắc tương tự, với các biến thiết yếu bổ sung trong trình độ quy trình hàn. Xử lý nhiệt sau hàn thường không cần thiết đối với P-No. 10H nhưng có thể ảnh hưởng đến việc miễn trừ nếu được áp dụng.
Ý kiến bạn đọc (0)
