Cách đấu dây PLC: Hướng dẫn từng bước

Cách đấu dây PLC: Hướng dẫn từng bước 🚀
Nếu bạn muốn thực hành tự động hóa công nghiệp, việc đấu dây PLC (Bộ điều khiển logic lập trình) thoạt nhìn có vẻ khó khăn. Nhưng với các bước đúng, bạn có thể dễ dàng thiết lập PLC của mình cho nhiều tác vụ tự động hóa khác nhau. Dưới đây là hướng dẫn nhanh về cách đấu dây PLC bằng cảm biến tiệm cận cảm ứng và nguồn điện.

🔌 Bước 1: Cấp nguồn cho PLC

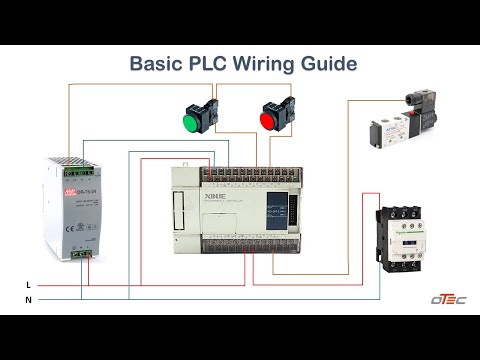

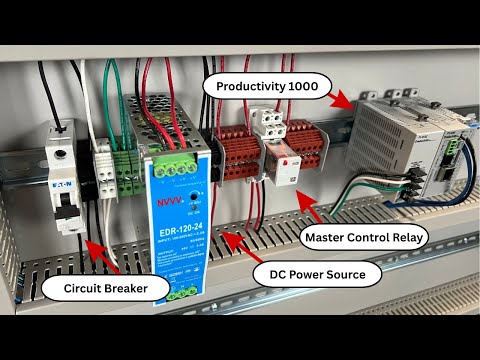

Trước khi kết nối bất cứ thứ gì, hãy đảm bảo PLC của bạn đã được cấp nguồn. Trong hình, bạn có thể thấy Bộ nguồn DR-75-24 cung cấp điện áp 24V DC cần thiết cho PLC của bạn. Điều này rất cần thiết để hệ thống hoạt động trơn tru.

🔴 Bước 2: Xác định loại tín hiệu

Bước tiếp theo là xác định loại tín hiệu của cảm biến. Đó có thể là Tín hiệu số hoặc Loại rơle. Trong hầu hết các trường hợp, đặc biệt là trong các hệ thống tự động hóa, cảm biến sử dụng tín hiệu số.

⚙️ Bước 3: Kiểm tra Chế độ Sinking hay Sourcing của PLC

Bây giờ bạn cần kiểm tra xem PLC đang ở chế độ sinking hay sourcing. Trong trường hợp này, chúng ta giả định PLC đang ở chế độ sinking, nghĩa là nó sẽ nhận dòng điện từ cảm biến.

🔗 Bước 4: Kết nối Cảm biến với PLC

Bây giờ đến phần quan trọng: đấu dây cảm biến với PLC. Cảm biến tiệm cận cảm ứng được hiển thị trong hình ảnh được kết nối với PLC thông qua đầu vào X1 và đầu ra COM.

Dây tín hiệu NPN từ cảm biến được kết nối trực tiếp với đầu vào của PLC. Bạn cũng sẽ thấy đường dây +24V DC cấp nguồn cho cảm biến.

💡 Mẹo quan trọng:

Luôn kiểm tra kỹ xem đầu vào kỹ thuật số của bạn là loại rơle hay loại transistor khi đấu dây. Điều này đảm bảo bạn chọn đúng đầu vào để thiết lập hoàn hảo.

Bằng cách làm theo các bước đơn giản này, bạn sẽ có PLC hoạt động ngay lập tức! Sẵn sàng tự động hóa các quy trình công nghiệp của bạn chưa? 🚀💻
