Chế tạo kết cấu giàn ngoài khơi – Vòng đời hoàn chỉnh từ thiết kế kỹ thuật đến khi hạ thủy

🔎 Chế tạo kết cấu giàn ngoài khơi – Vòng đời hoàn chỉnh từ thiết kế kỹ thuật đến khi hạ thủy
Kết cấu giàn ngoài khơi là các cấu trúc lưới thép lớn được thiết kế để hỗ trợ các công trình trên mặt nước ở độ sâu nước nông đến trung bình. Các cấu trúc này phải chịu được tải trọng sóng, gió, địa chấn, vận chuyển và mỏi trong suốt vòng đời thiết kế từ 20 đến 30 năm.

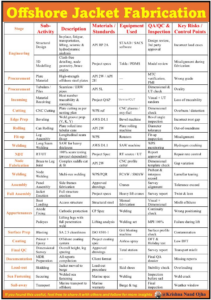

Dưới đây là cái nhìn sâu hơn về toàn bộ vòng đời chế tạo:
1️⃣ Thiết kế Kỹ thuật & Kết cấu
Thiết kế thường được thực hiện theo tiêu chuẩn API RP 2A, bao gồm:
🔹Tải trọng môi trường tại chỗ (sóng, gió, dòng chảy)
🔹Đánh giá tuổi thọ mỏi của các mối nối ống
🔹Các trường hợp tải trọng địa chấn & sự cố bất ngờ
🔹Phân tích vận chuyển & nâng hạ
🔹Tương tác cọc-đất
Mô hình 3D đảm bảo hình học nút không xung đột và góc giằng chính xác trước khi bắt đầu chế tạo

2️⃣ Mua sắm & Kiểm soát Vật liệu
Vật liệu kết cấu thường tuân thủ:

🔹API 2W
🔹API 2H
🔹API 5L (đối với cọc)
Các lĩnh vực trọng tâm mua sắm chính:
✔ Xác minh Chứng chỉ Kiểm tra Nhà máy (MTC)
✔ Truy xuất nguồn gốc số lô
✔ Tính chất xuyên suốt chiều dày (chất lượng Z cho các nút)
✔ Thử nghiệm va đập Charpy (độ bền ở nhiệt độ thấp)
Khả năng truy xuất nguồn gốc rất quan trọng, đặc biệt là trong Các vùng nhạy cảm với mỏi

3️⃣ Gia công & Hàn
Các bước gia công chính bao gồm:

🔹Cắt CNC & chuẩn bị vát mép
🔹Cán tấm thành ống
🔹Gia công chân & thanh giằng
🔹Lắp ráp các mối nối phức tạp (cắt yên ngựa)
🔹Hàn nhiều lớp (SAW cho đường hàn, FCAW/SMAW cho mối nối)
Việc hàn thường được thực hiện theo tiêu chuẩn AWS D1.1 với sự kiểm soát chặt chẽ về:

✔ Nhiệt độ nung nóng trước & nhiệt độ giữa các lớp hàn
✔ Kiểm soát hydro
✔ Trình tự hàn để giảm thiểu biến dạng
✔ Giám sát tỷ lệ sửa chữa
Hàn độ dày lớn (50–100 mm) đòi hỏi kỷ luật quy trình nghiêm ngặt để tránh rách và nứt lớp.

4️⃣ Kiểm tra & Kiểm soát chất lượng
Kiểm tra không phá hủy (NDT) có thể bao gồm:
🔹Kiểm tra siêu âm/RT (UT/RT) 100% cho các mối hàn quan trọng
🔹Kiểm tra từ tính (MPI) cho các móc nâng
🔹Khảo sát kích thước bằng máy toàn đạc
🔹Kiểm tra độ cứng & xử lý nhiệt sau hàn (PWHT) (nếu cần)
Dung sai kích thước điển hình:

🔹Độ thẳng đứng của chân ≈ L/1000
🔹Độ thẳng hàng của Node ± 3 mm
Tài liệu chất lượng là một phần của Sổ ghi chép sản xuất (MRB) cuối cùng.

5️⃣ Chuẩn bị bề mặt & Chống ăn mòn
Phun cát đạt Sa 2.5 theo tiêu chuẩn ISO 8501-1
Tiếp theo là:

🔹Hệ thống sơn phủ epoxy ngoài khơi
🔹Kiểm soát độ dày màng khô (DFT)
🔹Kiểm tra khoảng trống
🔹Lắp đặt cực dương để bảo vệ catốt
Bảo vệ chống ăn mòn đảm bảo tính toàn vẹn cấu trúc trong nhiều thập kỷ trong môi trường biển khắc nghiệt.

6️⃣ Bốc xếp, Cố định trên biển & Vận chuyển ra khơi
🔹Giàn khoan được kéo lên sà lan
🔹Kiểm tra phân bố tải trọng & độ ổn định
🔹Kiểm tra mối hàn cố định trên biển
🔹Phê duyệt khảo sát bảo hành hàng hải
Phân tích vận chuyển cũng quan trọng như thiết kế kết cấu tại chỗ.

✨ Bạn thấy thông tin này hữu ích?

Krishna Nand Ojha
