Chứng chỉ Hàn Phủ (Lớp Phủ) – ASME Phần IX (QW-214, QW-453)

Chứng chỉ hàn lớp phủ (ốp) theo ASME Phần IX, cụ thể tham khảo QW-214 và QW-453, nhằm đảm bảo khả năng tương thích luyện kim giữa kim loại cơ bản và vật liệu phủ cũng như liên kết thích hợp. Chứng chỉ này tập trung vào độ bền liên kết và khả năng chống ăn mòn hơn là độ bền mối nối, phân biệt nó với các bằng cấp hàn mối thông thường.

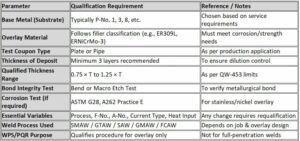

Các điểm chính để đạt trình độ hàn lớp phủ ASME Phần IX bao gồm:

• Lớp phủ hoặc tấm ốp là quá trình lắng đọng một lớp chống ăn mòn hoặc cứng lên bề mặt kim loại cơ bản, thường được sử dụng trong bình chịu áp lực, đường ống và thiết bị xử lý hóa học.

• ASME Phần IX yêu cầu các quy trình đánh giá để đảm bảo tính toàn vẹn của liên kết và khả năng chống ăn mòn của lớp phủ.

• Theo các điều khoản QW-214 (Đánh giá quy trình) và QW-453 (Đánh giá hiệu suất), các tiêu chuẩn bao gồm thử nghiệm vật lý như thử nghiệm uốn cong (đối với lớp phủ chống ăn mòn, bốn thử nghiệm uốn cong thường được yêu cầu), thử nghiệm thẩm thấu chất lỏng (LPT) trên mối hàn và vùng ảnh hưởng nhiệt (HAZ), và đôi khi là thử nghiệm độ cứng và vĩ mô đối với lớp phủ chống mài mòn.

• Kích thước và kích thước của phiếu thử nghiệm đã chỉ định mức tối thiểu cho cả lớp phủ tấm và ống để đại diện và chấp nhận được. Ví dụ: phiếu kiểm tra tấm thường phải có kích thước ít nhất 6 inch x 6 inch với chiều rộng lớp phủ ít nhất là 1,5 inch.

• Hạt lớp phủ phải liên tục xung quanh chu vi khi đủ điều kiện trên mẫu ống.

• Kiểm tra độ bền kéo thường không bắt buộc đối với Hồ sơ đánh giá quy trình (PQR) lớp phủ chống ăn mòn, vì quá trình này tập trung vào liên kết bề mặt.

• Định vị tương đối và giới hạn kích thước đối với phiếu thử nghiệm được xác định trong QW-452.3 khi đường ống được sử dụng để đánh giá, nhấn mạnh các cân nhắc về đường kính ngoài cho ống thử.

• Kích thước hạt lớp phủ khác nhau tùy thuộc vào việc nó có khả năng chống ăn mòn hay chống mài mòn và nên phân lớp thích hợp với các hạt chồng lên nhau để có tính nhất quán của thành phần hóa học.

Tóm lại, trình độ hàn lớp phủ ASME Phần IX theo QW-214 và QW-453 đảm bảo rằng quá trình phủ mối hàn tạo ra liên kết luyện kim chắc chắn, chống ăn mòn giữa lớp phủ và kim loại cơ bản bằng cách yêu cầu phiếu thử nghiệm đại diện, thử nghiệm uốn cong cơ học cụ thể, thử nghiệm không phá hủy và kiểm tra trực quan. Nó khác với trình độ mối hàn vì nó chủ yếu là thực hành kỹ thuật bề mặt tập trung vào độ bền liên kết và đặc tính chống ăn mòn hơn là độ bền mối nối chịu lực.​
