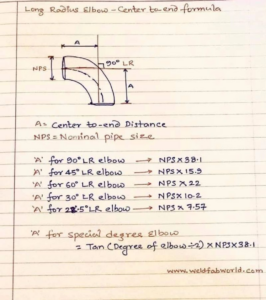

Công thức khoảng cách từ tâm đến đầu co nối LR (ASME B16.9)

Khoảng cách từ tâm đến đầu co LR (ASME B16.9)

Đối với khuỷu tay Bán kính dài (LR) theo ASME B16.9, khoảng cách từ tâm đến đầu co bằng 1,5 lần kích thước ống danh nghĩa (NPS) tính bằng inch, thường được ký hiệu là 1,5D trong đó D là NPS.

Điều này áp dụng cho co LR 90 ° và 45 ° tiêu chuẩn trên các kích thước NPS từ 1/2 “đến 48”, với dung sai sản xuất được chỉ định (ví dụ: + 1,6 / -0,8 mm cho kích thước nhỏ hơn).

Dẫn xuất công thức chung

Kích thước bắt nguồn từ bán kính đường tâm R = 1,5 × NPS. Đối với co 90 °, từ tâm đến cuối A = R, vì tan (45 °) = 1.

Để chế tạo các góc không chuẩn θ, sử dụng A = R × tan (θ / 2).

Ví dụ Bảng kích thước (inch, gần đúng)
