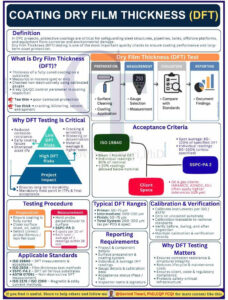

LỚP PHỦ Độ dày màng khô (DFT) 🎯
Lớp phủ bảo vệ là tuyến phòng thủ đầu tiên cho các kết cấu thép, đường ống, bể chứa, giàn khoan ngoài khơi và thiết bị chống lại sự ăn mòn và hư hại do môi trường.
Một thông số quyết định liệu lớp phủ có bảo vệ tốt hay bị hỏng sớm: Độ dày màng khô (DFT).
Độ dày màng khô (DFT) là gì?
➤ Độ dày của lớp phủ đã đóng rắn hoàn toàn trên chất nền
➤ Được đo bằng micromet (µm) hoặc mil
➤ Được kiểm tra không phá hủy bằng cách sử dụng thước đo đã hiệu chuẩn
➤ Một thông số kiểm soát QA/QC quan trọng trong kiểm tra lớp phủ
Tại sao kiểm tra DFT lại quan trọng
➤ Đảm bảo độ bền lâu dài
➤ Điểm dừng bắt buộc trong ITP và nghiệm thu cuối cùng
➤ Bảo vệ khả năng chống ăn mòn và tính toàn vẹn cấu trúc
Rủi ro của DFT thấp
➤ Giảm khả năng chống ăn mòn
➤ Lớp phủ bị hỏng sớm
➤ Tuổi thọ tài sản bị rút ngắn
➤ Lãng phí vật liệu và chi phí vòng đời cao hơn
Rủi ro của DFT cao
➤ Nứt và nhăn
➤ Phơi nắng hoặc bong tróc
➤ Dung môi bị giữ lại
➤ Lớp phủ bị phân hủy sớm
Tác động đến dự án
➤ Làm lại và chậm tiến độ
➤ Chi phí bảo trì tăng
➤ Khách hàng Không phù hợp
➤ Tài sản quan trọng về an toàn bị ảnh hưởng
Quy trình kiểm tra DFT
Chuẩn bị
➤ Đảm bảo lớp phủ đã khô hoàn toàn
➤ Làm sạch bề mặt (loại bỏ bụi, dầu, muối)
➤ Chọn đầu dò phù hợp (kim loại đen / kim loại màu)
Đo lường
➤ Giữ đầu dò vuông góc với bề mặt
➤ Tuân theo tần suất đo được chỉ định
Yêu cầu đo lường SSPC-PA 2
➤ 5 điểm trên 10 m²
➤ Mỗi điểm = trung bình của 3 lần đo trong phạm vi 38 mm
Tiêu chuẩn áp dụng
➤ ISO 19840 – Đo lường và chấp nhận DFT
➤ ISO 2808 – Phương pháp kiểm tra độ dày màng
➤ SSPC-PA 2 – DFT trên chất nền kim loại đen
➤ ASTM D7091 – Đo lường DFT không phá hủy
➤ ISO 2178 / ISO 2360 – Từ trường và dòng điện xoáy Phương pháp
Tiêu chí chấp nhận
ISO 19840
➤ Trung bình = Độ dày khô danh nghĩa
➤ Các giá trị đo riêng lẻ ≥ 80% so với danh nghĩa
➤ Cho phép sai số ≤ 20% so với danh nghĩa
SSPC-PA 2
➤ Trung bình điểm: 80–120% độ dày khô quy định
➤ Các giá trị đo riêng lẻ: 80–150% (trừ khi có quy định khác)
Thông số kỹ thuật của khách hàng
➤ Khách hàng trong ngành Dầu khí (ARAMCO, ADNOC, EIL) thường áp dụng dung sai chặt chẽ hơn (±25 µm)
Phạm vi độ dày khô điển hình
➤ Lớp sơn lót: 50–75 µm
➤ Lớp sơn trung gian: 100–150 µm
➤ Lớp sơn hoàn thiện: 50–75 µm
➤ Toàn bộ hệ thống sơn phủ: 200–300 µm (theo PDS & dự án) (Thông số kỹ thuật)
Hiệu chuẩn & Kiểm định
➤ Hiệu chuẩn thiết bị theo tiêu chuẩn ISO / ASTM
➤ Hiệu chỉnh về 0 trên bề mặt không phủ
➤ Hiệu chuẩn có thể truy vết đến các tiêu chuẩn quốc gia
➤ Kiểm tra trước, trong và sau khi kiểm tra
➤ Lưu giữ hồ sơ hiệu chuẩn & kiểm định
Yêu cầu báo cáo
➤ Chi tiết dự án & linh kiện
➤ Chuẩn bị bề mặt & hệ thống lớp phủ
➤ Kết quả đo DFT riêng lẻ & trung bình
➤ Chi tiết thiết bị đo & dữ liệu hiệu chuẩn
➤ Trạng thái chấp nhận (Đạt / Không đạt)
➤ Tên & chữ ký của người kiểm tra
Tại sao kiểm tra DFT lại quan trọng
➤ Đảm bảo khả năng chống ăn mòn & tính toàn vẹn của tài sản
➤ Giảm chi phí vòng đời & bảo trì
➤ Đảm bảo tuân thủ các yêu cầu của khách hàng, quy chuẩn & quy định
➤ Bảo vệ cơ sở hạ tầng quan trọng về an toàn
