GD&T (Kích thước hình học và dung sai )

🔰 𝐖𝐡𝐚𝐭 𝐢𝐬 𝐆𝐃&𝐓?
♦️ 𝐆𝐃&𝐓 là ngôn ngữ ký hiệu được sử dụng trong bản vẽ kỹ thuật để truyền đạt chính xác cách các bộ phận nên được sản xuất và kiểm tra.

♦️ Thay vì chỉ cung cấp kích thước tuyến tính (chiều dài, chiều rộng, đường kính), 𝐆𝐃&𝐓 xác định hình dạng, hướng và độ biến thiên cho phép của các đặc điểm.

♦️ Nó đảm bảo rằng ngay cả khi hai nhà sản xuất ở cách xa nhau, họ vẫn sẽ hiểu chính xác các yêu cầu giống nhau.

🔰 #Purpose_of-Mục_đích_của GD&T?

1️⃣ #Clear_communication_design → Tránh sự mơ hồ

2️⃣ #Functional_focus_Ensures_parts → (FCF)

🔷 Hình hộp chữ nhật mô tả yêu cầu GD&T.

📍#Ví dụ: – Dung sai 00.1 | M | A | B được áp dụng cho một chi tiết so với dữ liệu A và B.

3️⃣ #Interchangeability_places_fit_together

🔷 #MMC (Điều_Trạng_Trạng_Độ_Vật_Lý_Tối_Đa): Khi chi tiết chứa lượng vật liệu tối đa (lỗ nhỏ nhất, chốt lớn nhất).

🔶 #LMC (Điều_Trạng_Trạng_Độ_Vật_Lý_Tối_Đa): Khi chi tiết chứa lượng vật liệu ít nhất (lỗ lớn nhất, chốt nhỏ nhất).

♦️ #RFS (Bất kể Kích thước Chi tiết): Điều kiện mặc định, dung sai không phụ thuộc vào kích thước chi tiết.

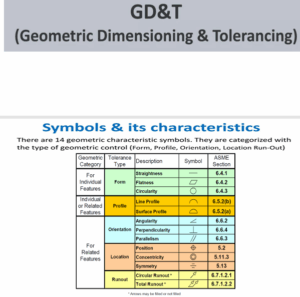

🔰 #Ký hiệu chính #(Các danh mục cơ bản)

1️⃣ #Dung sai hình dạng (không cần chuẩn mực)

🔷 Độ thẳng

🔶 Độ phẳng

♦️ Độ tròn (Độ tròn)

🔷 Độ trụ

2️⃣ #Dung sai định hướng (cần chuẩn mực)

🔷 Độ vuông góc

🔶 Độ song song

♦️ Độ góc

3️⃣ #Dung sai vị trí

🔷 Vị trí

🔶 Độ đồng tâm

♦️ Tính đối xứng

4️⃣ #Dung sai độ lệch tâm

🔷 Độ lệch tâm tròn

🔶 Độ lệch tâm tổng

📍#Ví dụ: – Hãy tưởng tượng một trục phải vừa khít với một lỗ:

♨️ Thay vì nói “đường kính = 10 ± 0,1 mm,” Sử dụng GD&T :- 10,0 ± 0,1 | Vị trí 0,05 | A | B

✅ #Điều_này_có_nghĩa là :-

🔷 Đường kính trục có thể thay đổi từ 9,9-10,1 mm.

🔶 Trục của nó phải nằm trong vùng dung sai hình trụ 0,05 mm so với chuẩn A & B.

♦️ Điều này giúp các yêu cầu rõ ràng hơn, thiết thực hơn và có thể đo lường được.

🔷 Lợi ích trong Công nghiệp

🔶 Giảm thiểu việc gia công lại và phế liệu.

♦️ Cải thiện độ khít khi lắp ráp.

🔷 Giúp việc kiểm tra dễ dàng hơn với máy đo khoảng cách CMM.

🔶 Đảm bảo chất lượng trong sản xuất toàn cầu.

♨️ #Tải_xuống_từ_đây 👇

4️⃣ #Inspection_standardization → Easy to verify with CMMs, gauges, and instruments.

🔰 #Key 𝐆𝐃&𝐓 #Concepts

1️⃣ #Datums

🔷 Reference points, lines, or surfaces from which measurements are taken.

📍#Example :- A flat base surface (datum A) used as a reference for other dimensions.

2️⃣ #Feature_Control_Frame (FCF)

🔷 The rectangular box that describes a GD&T requirement.

📍#Example :- 00.1 | M | A | B Tolerance applied to a feature relative to datums A and B.

3️⃣ #Material_Condition_Modifiers

🔷 #MMC (Maximum Material Condition): When the part contains the maximum amount of material (smallest hole, largest pin).

🔶 #LMC (Least Material Condition): When the part contains the least material (largest hole, smallest pin).

♦️ #RFS (Regardless of Feature Size): Default condition, tolerance doesn’t depend on feature size.

🔰 #Key 𝐆𝐃&𝐓 #Symbols (Basic Categories)

1️⃣ #Form_Tolerances (no datums needed)

🔷 Straightness

🔶 Flatness

♦️ Circularity (Roundness)

🔷 Cylindricity

2️⃣ #Orientation_Tolerances (datums required)

🔷 Perpendicularity

🔶 Parallelism

♦️ Angularity

3️⃣ #Location_Tolerances

🔷 Position

🔶 Concentricity

♦️ Symmetry

4️⃣ #Runout_Tolerances

🔷 Circular Runout

🔶 Total Runout

📍#Example :- Imagine a shaft that must fit into a hole:

♨️ Instead of saying “diameter = 10 ± 0.1 mm,” Using GD&T :- 10.0 ± 0.1 | Position 0.05 | A | B

✅ #This_means :-

🔷 Shaft diameter can vary 9.9-10.1 mm.

🔶 Its axis must be within a cylindrical tolerance zone of 0.05 mm relative to datums A & B.

♦️ This makes requirements clearer, functional, and measurable.

🔷 Benefits in Industry

🔶 Reduces rework and scrap.

♦️ Improves assembly fit.

🔷 Makes inspection easier with CMMs.

🔶 Ensures quality in global manufacturing.

♨️ #Download_from_here 👇

𝐆𝐃&𝐓-Geometric Dimensioning and Tolerancing
