RT Film Interpretation đề cập đến quá trình phân tích hình ảnh chụp X quang (chụp X quang) từ RT (Radiographic Testing), một phương pháp thử nghiệm không phá hủy được sử dụng trong hàn, đúc và kiểm tra vật liệu để phát hiện các khuyết tật bên trong.
Các bước chính
-
Phát hiện: Phát hiện các bất thường như vùng tối hoặc sáng trên phim do tương tác bức xạ với vật liệu.
-
Giải thích: Xác định các khuyết tật như vết nứt, độ xốp, thiếu nhiệt hạch hoặc tạp chất xỉ theo hình dạng, mật độ và vị trí của chúng.
-
Đánh giá: So sánh với các mã (ví dụ: ASME) để chấp nhận, che các cạnh để giảm độ chói trong quá trình xem.
Các khiếm khuyết thường gặp
Các vấn đề phổ biến bao gồm lõm rễ (đường sẫm màu thẳng ở gốc mối hàn), lỗ giun (lỗ khí kéo dài), đường xỉ (dấu hiệu tối không đều) và vết nứt (đường phân nhánh mịn).
Burn-through xuất hiện tròn, trong khi thiếu sự xuyên thấu hiển thị dưới dạng các dải tối tuyến tính.
Các hiện vật phim như sương mù hoặc lưới do xử lý kém yêu cầu quay lại.
Mẹo xem
Sử dụng trình xem có độ sáng cao (tối thiểu 500 cd/m²) với ánh sáng xung quanh được kiểm soát; thực hành vượt trội hơn lý thuyết đối với chứng chỉ Cấp độ 2/3 như CSWIP hoặc ASNT.

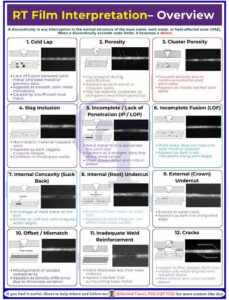

Giải thích phim chụp X-quang – Tổng quan🩻
Hiểu rõ các dấu hiệu chụp X-quang là rất quan trọng đối với chất lượng, tính toàn vẹn và an toàn của mối hàn.
Dưới đây là hướng dẫn tham khảo nhanh về các khuyết tật và sự không liên tục thường gặp trong chụp X-quang.
🔹 1. Mối hàn nguội
• Thiếu sự kết dính giữa kim loại hàn và kim loại nền hoặc lớp hàn trước
• Xuất hiện dưới dạng các đường thẳng sẫm màu, nhẵn mịn
• Do lượng nhiệt đầu vào không đủ
🔹 2. Rỗ khí
• Khí bị kẹt trong quá trình đông đặc
• Xuất hiện dưới dạng các đốm tròn hoặc không đều màu sẫm
• Có thể riêng lẻ, tập trung hoặc kéo dài (rỗ khí dạng lỗ sâu)
🔹 3. Rỗ khí tập trung
• Rỗ khí tập trung do que hàn bị nhiễm ẩm
• Xuất hiện dưới dạng các đốm sẫm màu, san sát nhau
🔹 4. Tạp chất xỉ
• Vật liệu phi kim loại bị kẹt trong mối hàn
• Xuất hiện dưới dạng các hình dạng không đều, lởm chởm, sẫm màu
• Thường gặp trong các mối hàn nhiều lớp
🔹 5. Không xuyên thấu / Thiếu độ xuyên thấu (IP / LOP)
• Kim loại hàn không xuyên thấu vào chân mối nối
• Xuất hiện dưới dạng một đường thẳng, tối màu dọc theo tâm mối hàn
• Điểm tập trung ứng suất chính và khuyết tật nghiêm trọng
🔹 6. Mối hàn không hoàn toàn (LOF)
• Kim loại hàn không nóng chảy với kim loại nền hoặc thành bên
• Xuất hiện dưới dạng các đường thẳng tối màu dọc theo mép mối nối
🔹 7. Lõm bên trong (Hút ngược)
• Co ngót kim loại hàn ở chân mối hàn
• Tương tự như LOP nhưng có mép không đều, rộng hơn
🔹 8. Rãnh lõm bên trong (chân mối hàn)
• Xói mòn kim loại nền ở chân mối hàn
• Xuất hiện dưới dạng đường tối màu không đều lệch khỏi tâm mối hàn
🔹 9. Rãnh lõm bên ngoài (đỉnh mối hàn)
• Xói mòn ở đỉnh mối hàn
• Xuất hiện dưới dạng một đường tối màu dọc theo mép mối hàn
🔹 10. Lệch/Không khớp
• Sự không thẳng hàng của các thành phần được hàn
• Xuất hiện dưới dạng sự khác biệt về mật độ do độ dày Biến thể
🔹 11. Gia cường mối hàn không đủ
• Độ dày mối hàn nhỏ hơn vật liệu nền
• Có màu sẫm hơn kim loại nền xung quanh
🔹 12. Vết nứt
• Xuất hiện dưới dạng các đường mảnh, lởm chởm, mờ nhạt
• Chỉ nhìn thấy khi thẳng hàng với chùm tia bức xạ
• Là khuyết tật nghiêm trọng và không thể chấp nhận được nhất
⚠️ Khái niệm chính
• Sự gián đoạn là bất kỳ sự ngắt quãng nào trong cấu trúc bình thường của kim loại nền, kim loại hàn hoặc vùng ảnh hưởng nhiệt (HAZ)
• Khi sự gián đoạn vượt quá giới hạn theo tiêu chuẩn, nó trở thành một khuyết tật
===============
