Tổng quan về P-No
P-Numbers nhóm các kim loại cơ bản trong ASME Phần IX dựa trên thành phần vật liệu, khả năng hàn và tính chất cơ học để giảm thiểu thông số kỹ thuật quy trình hàn (WPS) và trình độ. Các nhóm này xuất hiện trong Bảng QW/QB-422, trong đó các vật liệu như SA-516 Gr. 65 thuộc P-No. 1. Số nhóm chia nhỏ thêm Số P để phân biệt tốt hơn về nhu cầu xử lý nhiệt sau hàn.
Giải thíc về F-No.
F-Numbers phân loại kim loại phụ (điện cực và thanh) theo đặc điểm khả năng sử dụng, cho phép thợ hàn đạt trình độ trên các vật tư tiêu hao tương tự mà không cần đánh giá lại. Được gán trong Bảng QW-432, các ví dụ phổ biến bao gồm F-No. 6 cho dây ER70S-6 và ER308 được sử dụng trong hàn carbon và thép không gỉ. Điều này làm giảm các bài kiểm tra trình độ hiệu suất bằng cách giả định chuyển giao kỹ năng trong cùng một F-No..
Chi tiết về A-No.
Số A chỉ định thành phần hóa học kim loại mối hàn, do tương tác kim loại cơ bản (P-No.) và kim loại phụ (F-No.), như được liệt kê trong Bảng QW-442. Chúng đảm bảo tính nhất quán trong hóa học lắng đọng mối hàn cho mục đích đánh giá. Những thay đổi trong A-No. thường yêu cầu hồ sơ đủ điều kiện thủ tục mới (PQR).

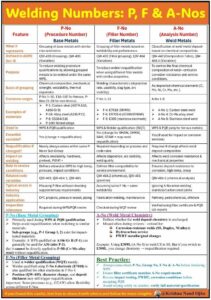

🔍Giải thích về các số hiệu hàn: P-No, F-No & A-No (ASME Phần IX)
Truy cập https://lnkd.in/efKN7Rxc
Trong chứng chỉ hàn, P-No, F-No và A-No hướng dẫn lựa chọn vật liệu, kiểm soát quy trình và tuân thủ ASME — giúp các kỹ sư và thanh tra viên đánh giá quy trình và thợ hàn một cách hiệu quả và an toàn
1️⃣ P-No (Số hiệu quy trình)
Được sử dụng để nhóm các kim loại cơ bản có thành phần hóa học, tính chất cơ học và khả năng hàn tương tự nhau. Việc phân nhóm này cho phép sử dụng quy trình hàn (WPS/PQR) cho các vật liệu tương tự, giảm nhu cầu chứng nhận nhiều lần.
✔ Ví dụ: WPS được chứng nhận trên ASTM A106 Gr B (P-No 1) cũng có thể bao gồm thép A36 vì cả hai đều thuộc nhóm P-No 1.
⚠ Việc thay đổi P-No (đặc biệt là giữa thép carbon và thép hợp kim/thép không gỉ) thường yêu cầu chứng nhận lại, đặc biệt đối với các ứng dụng nhiệt độ cao, thử nghiệm va đập hoặc áp suất.
2️⃣ F-No (Số hiệu vật liệu hàn)
Đề cập đến các kim loại hàn (điện cực/dây hàn) được phân loại dựa trên đặc tính hàn, khả năng sử dụng và hiệu suất.
✔ Chủ yếu được sử dụng cho Chứng nhận Năng lực Thợ hàn (WQT).
✔ Nếu một thợ hàn được chứng nhận bằng cách sử dụng điện cực E7018 (F-No 4), họ thường được chứng nhận để hàn với các điện cực khác trong cùng số F.
⚠ Việc thay đổi F-No có thể yêu cầu chứng nhận lại tùy thuộc vào quy trình hàn và các biến số thiết yếu (ví dụ: vị trí, đường kính, quy trình). loại)
3️⃣ A-No (Số phân tích)
Biểu thị thành phần hóa học của kim loại hàn được lắng đọng, chủ yếu tập trung vào vật liệu sắt
✔ Quan trọng đối với các điều kiện vận hành liên quan đến ăn mòn, nhiệt độ cao, xử lý nhiệt sau hàn (PWHT) hoặc yêu cầu về hợp kim
✔ Ví dụ: Mối hàn sử dụng E7018 thường có A-No 1 (thép cacbon). Việc sử dụng que hàn thép không gỉ như E309L sẽ thay đổi A-No thành 8 — sự thay đổi này ảnh hưởng đến việc chứng nhận và có thể yêu cầu chứng nhận lại.
⚠ Thường bị bỏ qua trong quá trình xem xét — đặc biệt quan trọng khi hàn các kim loại khác nhau hoặc trong môi trường ăn mòn.
Tại sao những con số này lại quan trọng?
🔹Cho phép lập WPS và chứng nhận thợ hàn hiệu quả
🔹Ngăn ngừa việc chứng nhận lại không cần thiết và giảm chi phí dự án
🔹Đảm bảo hiệu suất hàn, an toàn và tuân thủ ASME Mục IX
🔹Cải thiện kiểm soát chất lượng và lựa chọn vật liệu trong EPC, chế tạo và sản xuất thiết bị áp suất
Thông tin chuyên ngành
➡️ P-No kiểm soát vật liệu cơ bản
➡️ F-No kiểm soát vật liệu que hàn
➡️ A-No kiểm soát thành phần hóa học của mối hàn cuối cùng
Bất kỳ thay đổi nào ảnh hưởng đến hiệu suất, độ tin cậy khi sử dụng hoặc tuân thủ quy định đều phải được đánh giá cẩn thận trước khi áp dụng WPS/PQR
Các trường hợp sử dụng phổ biến
✔ Phát triển WPS & PQR
✔ Kiểm tra chứng nhận thợ hàn (WQT)
✔ Lựa chọn vật liệu cho bình áp suất, đường ống, kết cấu Chế tạo
✔ Ngoài khơi, hóa dầu, lọc dầu, dịch vụ nhiệt độ cao và ăn mòn
Krishna Nand Ojha,
