Gioăng xoắn ốc là một loại miếng đệm kim loại được sử dụng rộng rãi trong hệ thống đường ống công nghiệp, được thiết kế để cung cấp một con dấu đáng tin cậy trong điều kiện nhiệt độ cao và áp suất cao, ngăn ngừa rò rỉ chất lỏng giữa các kết nối mặt bích147.

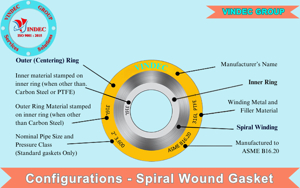

Cấu trúc và thành phần

Một Gioăng xoắn ốc bao gồm ba phần chính:

  • : Được làm từ thép cacbon hoặc thép không gỉ, vòng này căn giữa miếng đệm trong khớp nối mặt bích và còn được gọi là vòng định tâm hoặc vòng dẫn hướng14.

  • : Vòng này ngăn vật liệu gioăng bị hút vào lỗ ống, có thể gây tắc nghẽn được gọi là “tổ chim”. Điều này rất quan trọng để duy trì tính toàn vẹn của dòng chảy14.

  • Phần : Đây là bộ phận làm kín lõi được làm bằng cách quấn một dải kim loại và vật liệu độn ở dạng xoắn ốc. Chất độn thường là than chì linh hoạt để chịu nhiệt độ cao hoặc PTFE để kháng hóa chất nhưng các ứng dụng nhiệt độ thấp hơn17.

Vật liệu

  • Kim loại cuộn dây thường là thép không gỉ (cấp 304 hoặc 316) hoặc monel, một hợp kim có khả năng chống ăn mòn và nhiệt độ cao7.

  • Các vật liệu độn bao gồm than chì dẻo (phổ biến nhất trong dầu khí), PTFE, giấy mica hoặc gốm, mỗi loại được biểu thị bằng các mã màu cụ thể trong thực tiễn công nghiệp7.

Các loại

Có một số kiểu Gioăng xoắn ốc dựa trên sự kết hợp của các vòng và các bộ phận làm kín:

  • : Chỉ có phần tử niêm phong không có vòng.

  • : Vòng ngoài cộng với phần tử làm kín, thích hợp cho mặt bích nâng (RF) và mặt phẳng (FF).

  • : Vòng trong cộng với phần tử niêm phong.

  • : Vòng ngoài, bộ phận làm kín và vòng trong kết hợp, cung cấp khả năng kiểm soát độ nén và niêm phong nâng cao4.

Ứng dụng và tiêu chuẩn

Các Gioăng xoắn ốc được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa dầu, nhà máy điện, nồi hơi và bình chịu áp lực do độ bền và khả năng duy trì độ kín bất chấp sự dao động nhiệt độ và áp suất147.

Chúng tuân thủ các tiêu chuẩn như ASME B16.20, bắt buộc sử dụng vòng trong để cải thiện hiệu suất và các tiêu chuẩn mặt bích như ASME B16.5 và B16.4747.

Lợi ích

  • Chịu được nhiệt độ cao (lên đến khoảng 1093°C tùy thuộc vào vật liệu) và áp suất cao.

  • Phục hồi tuyệt vời và tính linh hoạt để duy trì niêm phong dưới sự biến dạng mặt bích và chu kỳ nhiệt.

  • Chống ăn mòn và hư hỏng cơ học khi tráng.

  • Các tùy chọn thân thiện với môi trường với lớp phủ không chứa các hợp chất hữu cơ dễ bay hơi (VOC)5.

  • Dễ dàng lắp đặt và loại bỏ.

  • Sự kết hợp có thể tùy chỉnh của kim loại và chất độn để phù hợp với các điều kiện hoạt động cụ thể56.

Tóm lại, Gioăng xoắn ốc là giải pháp làm kín được thiết kế chính xác quan trọng để ngăn ngừa rò rỉ trong các hệ thống đường ống công nghiệp đòi hỏi khắt khe, kết hợp cuộn kim loại và chất độn linh hoạt với các vòng định tâm và nén để đảm bảo hiệu suất đáng tin cậy trong điều kiện khắc nghiệt147.



Gioăng xoắn ốc là gì?

Gioăng xoắn ốc là gioăng kim loại được sử dụng rộng rãi nhất trong các môi trường công nghiệp. Khi được lựa chọn và lắp đặt đúng cách, chúng có thể chịu được nhiệt độ và áp suất cao, thực hiện nhiệm vụ ngăn rò rỉ trong suốt thời gian kết nối.

Mỗi gioăng được tạo thành từ ba phần:
Vòng ngoài: Thường là thép cacbon, vòng này còn được gọi là vòng định tâm hoặc vòng dẫn hướng. Nó giữ cho miếng đệm ở giữa mặt bích trong khi bạn siết chặt bu lông.
Vòng trong: Vòng này đóng vai trò quan trọng bằng cách giữ cho phần quấn của miếng đệm không bị hút vào đường ống. Nếu nó cong vênh, các mảnh có thể bị lỏng, trôi xuống hạ lưu và quấn quanh các bộ phận chuyển động như trục bơm. Loại lộn xộn đó thường được gọi là “tổ chim”. Vòng trong ngăn chặn điều đó xảy ra.

Phần tử bịt kín: Đây là bộ phận thực hiện việc bịt kín. Nó bao gồm cả dải kim loại quấn và vật liệu độn. Than chì mềm là chất độn được sử dụng trong các công việc nhiệt độ cao như nhà máy lọc dầu, vì nó xử lý nhiệt tốt và điều chỉnh theo các mặt bích không hoàn hảo. PTFE (Teflon) là một lựa chọn khác, nhưng nó không phù hợp với nhiệt độ cao. Cuộn kim loại thường là thép không gỉ hoặc Monel trong các ứng dụng lọc dầu.
