Vị trí cơ bản
Phẳng (1F / 1G) đặt phôi nằm ngang trên bề mặt, cho phép trọng lực hỗ trợ dòng chảy của hồ nóng chảy cho các hạt đều; Nó lý tưởng cho người mới bắt đầu. Ngang (2F / 2G) giữ cho mối hàn nằm ngang trên phôi thẳng đứng, yêu cầu kiểm soát để tránh chảy xệ. Dọc (3F / 3G) định hướng khớp thẳng đứng, nơi kim loại nóng chảy có xu hướng nhỏ giọt xuống dưới.
Vị trí nâng cao
Các mối hàn trên cao (4F / 4G) từ bên dưới mối nối ngang, chống lại trọng lực để tránh rơi hạt; nó đòi hỏi kỹ năng cao. Các vị trí đường ống bao gồm 5G (ống ngang cố định) và 6G (ống nghiêng 45 độ), được sử dụng cho các chứng nhận kết hợp nhiều hướng.
Hướng dẫn vị trí
| Vị trí | Kiểu | Độ Khó | Sử dụng phổ biến |
|---|---|---|---|
| 1G/1F | Phẳng | Dễ dàng | Tấm, ống |
| 2G / 2F | Ngang | vừa | Khớp kết cấu |
| 3G/3F | Dọc | Khó | Sửa chữa hiện trường |
| 4G / 4F | Trên cao | Khó nhất | Dầm trên cao |
| 5G / 6G | Ống cố định | Chuyên gia | Chứng nhận |
Làm chủ hồ quang: Hướng dẫn toàn diện về các tư thế hàn
Truy cập weldfabworld.com

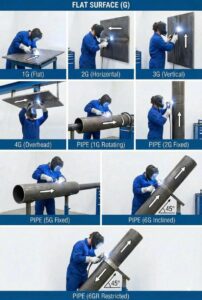

Hiểu và làm chủ các tư thế hàn khác nhau là điều cơ bản để đảm bảo chất lượng chế tạo và tính toàn vẹn cấu trúc. Sơ đồ này minh họa chín tư thế tiêu chuẩn được sử dụng trong cả hàn bề mặt phẳng và hàn ống, tuân theo các tiêu chuẩn công nghiệp phổ biến (ví dụ: ASME, AWS).
📏 Các tư thế hàn bề mặt phẳng (G)
Các tư thế này rất quan trọng để hàn các tấm và lá:
1G (Phẳng): Tư thế dễ nhất. Hàn được thực hiện ở mặt trên của mối nối, và kim loại hàn được đắp bằng trọng lực.
2G (Nằm ngang): Trục hàn nằm ngang, và mặt hàn thẳng đứng. Tư thế này đòi hỏi sự kiểm soát cẩn thận để tránh hiện tượng chảy xệ mối hàn.
3G (Hàn đứng): Hàn được thực hiện trên mối nối thẳng đứng. Có thể hàn ngược chiều kim đồng hồ (ngược trọng lực, như mũi tên hướng lên) hoặc xuôi chiều kim đồng hồ. Hàn ngược chiều kim đồng hồ thường được ưu tiên cho các vật liệu dày hơn để đảm bảo độ xuyên sâu.
4G (Hàn trên cao): Vị trí hàn phẳng khó nhất. Hàn được thực hiện từ phía dưới mối nối, chống lại trọng lực, đòi hỏi kỹ thuật xuất sắc để kiểm soát vũng nóng chảy.
🌐 Các vị trí hàn ống (ỐNG)
Hàn ống rất phức tạp do hình dạng trụ và các thiết lập đồ gá khác nhau:
ỐNG (1G Xoay): Ống được xoay trên giá đỡ con lăn, trong khi thợ hàn giữ nguyên một vị trí phẳng (1G) thoải mái. Mối hàn luôn được đặt ở phía trên.
ỐNG (2G Cố định): Trục ống thẳng đứng và cố định. Thợ hàn thực hiện mối hàn theo chiều ngang xung quanh chu vi của ống (tương tự như vị trí 2G).
ỐNG (5G Cố định): Trục ống nằm ngang và cố định (không xoay). Thợ hàn phải di chuyển xung quanh ống, thực hiện các mối hàn ở vị trí nằm ngang (1G), thẳng đứng (3G) và trên cao (4G) trong một lần hàn duy nhất. Đây là một bài kiểm tra kỹ năng quan trọng.
ỐNG (6G Nghiêng): Trục ống được cố định ở góc 45°. Vị trí này bao gồm tất cả các vị trí hàn (nằm ngang, nằm dọc và trên cao) trong một mối nối duy nhất, khiến nó trở thành vị trí khó nhất và thường được sử dụng làm bài kiểm tra trình độ thợ hàn.
ỐNG (6G Bị Hạn Chế): Tương tự như 6G, nhưng có một vòng hạn chế (hoặc một tấm) được đặt gần mối nối. Điều này càng hạn chế khả năng tiếp cận và sự khéo léo, mô phỏng các điều kiện khó tiếp cận tại hiện trường, và được coi là bài kiểm tra cuối cùng về kỹ năng của thợ hàn.
Thành thạo chín vị trí này là dấu hiệu của một thợ hàn lành nghề và đa năng, có khả năng xử lý hầu hết mọi dự án chế tạo hoặc kết cấu.
