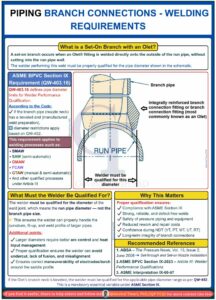

Kết nối nhánh đường ống – Yêu cầu hàn

Kết nối nhánh đường ống – Yêu cầu hàn🔥

Một nhánh đặt ngoài với Olet® được tạo ra khi phụ kiện Olet được hàn trực tiếp vào bên ngoài ống chính mà không cần cắt vào thành ống chính.
Đối với mối hàn này, thợ hàn phải có chứng chỉ phù hợp với đường kính ống chính, theo quy định của ASME Mục IX.

🎯 Yêu cầu của ASME Mục IX (QW-403.16)
• QW-403.16 quy định về giới hạn đường kính đối với Chứng chỉ Năng lực Thợ hàn.

• Khi cổ nhánh Olet có đầu vát/chuẩn bị hàn, các hạn chế về đường kính của QW-452 sẽ được áp dụng.

• Yêu cầu này áp dụng cho: SMAW, SAW (bán tự động), GMAW, FCAW, GTAW (thủ công & bán tự động) và các quy trình khác theo Điều III.

• Thợ hàn phải có chứng chỉ phù hợp với đường kính mối hàn, nghĩa là đường kính ống chính, chứ không phải kích thước nhánh.

Tại sao Chứng chỉ Thợ hàn phụ thuộc vào Đường kính Ống chính
• Đường kính lớn hơn đòi hỏi khả năng kiểm soát hồ quang và quản lý nhiệt lượng tốt hơn.

• Đảm bảo khả năng điều khiển chính xác điện cực/mỏ hàn xung quanh đường viền yên ngựa.

• Ngăn ngừa các khuyết tật hàn điển hình: lõm, mất lớp vật liệu, gia cường quá mức, lệch trục.

• Đảm bảo các mối hàn nhánh chắc chắn và đáng tin cậy cho dịch vụ áp suất.

Yêu cầu hàn đối với các mối nối nhánh được gia cường liền khối (ASME B31.3)

🚀 ASME B31.3 quy định các yêu cầu bắt buộc bổ sung đối với việc hàn các phụ kiện nhánh được gia cường liền khối (ví dụ: Weldolet®, Threadolet®, Sweepolet®):

• Các mối hàn phải tuân thủ WPS/PQR đủ điều kiện theo ASME Mục IX.

• Loại và kích thước mối hàn phải tuân theo kích thước của nhà sản xuất hoặc thiết kế kỹ thuật.

• Lớp gốc, lớp hàn nóng, lớp lấp đầy và lớp phủ phải đảm bảo sự kết dính hoàn toàn với ống chính và phụ kiện nhánh.

• Lớp vật liệu hàn không được làm giảm sự gia cường do cấu hình Olet cung cấp.

• Nhiệt độ giữa các lớp hàn phải nằm trong giới hạn WPS để ngăn ngừa nứt.

• Phải đảm bảo khả năng tiếp cận xung quanh mối hàn nhánh cho phép hàn hoàn toàn – không có khoảng trống không được hàn.

• Bề mặt phải sạch, khô, không có lớp mỏng hoặc khuyết tật bề mặt trước khi hàn.

• Phải thực hiện xử lý nhiệt sau hàn (PWHT) khi được yêu cầu bởi Bảng 331.1.1 của tiêu chuẩn B31.3.

• Các yêu cầu kiểm tra không phá hủy (VT/PT/MT/UT/RT) phải tuân theo Bảng 341.3.2 của tiêu chuẩn B31.3 và các thông số kỹ thuật của dự án.

• Đường hàn cuối cùng phải đáp ứng các tiêu chí chấp nhận của tiêu chuẩn ASME B31.3 về gia cường, rãnh lõm, đường viền, vết nứt và sự nóng chảy.

📢 Tại sao những yêu cầu này lại quan trọng
• Đảm bảo tuân thủ ASME IX & B31.3

• Giảm nguy cơ rò rỉ hoặc hư hỏng trong quá trình vận hành

• Tăng cường tính toàn vẹn lâu dài của các mối nối nhánh Olet

• Giảm thiểu thời gian làm lại, sửa chữa và ngừng hoạt động

• Tăng sự tự tin trong quá trình kiểm tra không phá hủy (NDT) và thử áp suất

🔑 Tài liệu tham khảo được đề xuất
ABSA – The Pressure News, Tập 13, Số 2 – Lắp đặt vòi phun kiểu xuyên và kiểu đóng
ASME BPVC Phần IX – Điều III: Tiêu chuẩn năng lực thợ hàn
ASME Interpretation IX-80-67
ASME B31.3 – Đường ống công nghiệp (Hàn, NDE, Quy tắc gia cường)
=====

Govind Tiwari, PhD,CQP FCQI,
