Kiểm tra đường ống

🔧 Kiểm tra đường ống – Tại sao điều này quan trọng trong QA/QC & Hoàn thành dự án

Một hệ thống đường ống có thể trông đơn giản từ bên ngoài, nhưng để đảm bảo nó được lắp đặt đúng cách, an toàn và theo thiết kế thì cần phải kiểm tra đường ống kỹ lưỡng. Việc kiểm tra này được thực hiện trước khi thử nghiệm thủy lực hoặc vận hành và đóng vai trò quan trọng trong việc giảm thiểu rò rỉ, hỏng hóc và chi phí sửa chữa tốn kém.

Một danh sách kiểm tra có cấu trúc giúp duy trì chất lượng và đảm bảo mọi thành phần đáp ứng các yêu cầu về kỹ thuật, an toàn và tiêu chuẩn. Dưới đây là một số khu vực chính được kiểm tra trong quá trình kiểm tra đường ống:

📌 Các mục chính được xác minh trong quá trình kiểm tra đường ống

1️⃣ Nhận dạng đường ống

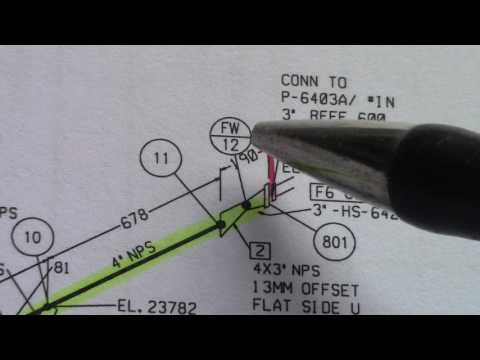

Xác nhận kích thước đường ống, dịch vụ, vật liệu và thông số kỹ thuật theo sơ đồ P&ID, danh sách đường ống và bản vẽ đẳng cự.

2️⃣ Định tuyến đường ống
Kiểm tra sự thẳng hàng, độ cao và định tuyến để đảm bảo không có xung đột hoặc vật cản.

3️⃣ Giá đỡ và móc treo ống
Kiểm tra loại, khoảng cách và hướng theo bản vẽ giá đỡ đã được phê duyệt. Thiếu hoặc lắp đặt sai giá đỡ có thể gây rung động và hư hỏng do ứng suất.

4️⃣ Độ dốc ống
Đảm bảo độ dốc phù hợp cho đường thoát nước, thông hơi, hơi nước hoặc dòng chảy quy trình theo thiết kế.

5️⃣ Chất lượng mối hàn
Kiểm tra các vết nứt, vết lõm, độ rỗ hoặc cốt thép quá mức. Xem xét báo cáo kiểm tra không phá hủy theo tiêu chuẩn ASME.

6️⃣ Căn chỉnh mặt bích
Kiểm tra sự căn chỉnh lỗ bu lông và mặt gioăng — rất quan trọng để ngăn ngừa rò rỉ.

7️⃣ Gioăng và bu lông
Xác nhận loại gioăng, tình trạng vật liệu, kích thước bu lông, mô-men xoắn và độ ăn khớp chính xác.

8️⃣ Van
Đảm bảo số thẻ, định mức, hướng và hoạt động chính xác. So sánh với danh sách van và sơ đồ đường ống và thiết bị (P&ID).

9️⃣ Các hạng mục đặc biệt
Kiểm tra lưới lọc, tấm chắn lỗ, tấm chắn hình mắt và khớp giãn nở để đảm bảo lắp đặt chính xác.

🔟 Thiết bị đo lường

Kiểm tra xem các điểm lấy mẫu, đồng hồ đo, ống bảo vệ nhiệt và bộ truyền tín hiệu có dễ tiếp cận, được hiệu chuẩn và đúng theo chỉ số hay không.

Các kiểm tra quan trọng khác bao gồm:
• Điểm xả/thông hơi
• Các mối nối nhánh
• Sơn và lớp phủ
• Cách nhiệt
• Giá đỡ tạm thời
• Hoàn thành danh sách các hạng mục cần sửa chữa
• Xem xét tài liệu
• Ký xác nhận QA/QC cuối cùng

💡 Tại sao kiểm tra đường ống lại quan trọng

✔ Ngăn ngừa sự cố trong quá trình thử thủy lực
✔ Đảm bảo chức năng hệ thống hoạt động đúng cách
✔ Cải thiện an toàn và độ tin cậy
✔ Giảm chi phí làm lại
✔ Đảm bảo tuân thủ đầy đủ bản vẽ, sơ đồ P&ID và các tiêu chuẩn

Kiểm tra đường ống là một trong những hoạt động QA/QC quan trọng nhất trước khi hệ thống đường ống được bàn giao để thử nghiệm
