Kiểm tra lắp ghép – Bước quan trọng trong kiểm soát chất lượng hàn

🔍 Kiểm tra lắp ghép – Bước quan trọng trong kiểm soát chất lượng hàn

Kiểm tra lắp ghép là một trong những giai đoạn quan trọng nhất trong hàn đường ống và kết cấu. Lắp ghép đúng cách đảm bảo chất lượng mối hàn, giảm khuyết tật và tránh việc làm lại tốn kém.

Dưới đây là các điểm kiểm tra chính mà mỗi thanh tra QC nên tập trung vào:

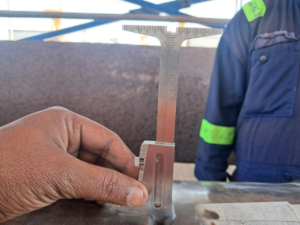

✅ 1. Độ lệch trong (Hi-Lo)

Hi-Lo đề cập đến sự không khớp giữa hai mép ống. Độ lệch quá mức có thể dẫn đến tập trung ứng suất và khuyết tật mối hàn. Nó được kiểm tra bằng thước đo Hi-Lo và phải tuân thủ các thông số kỹ thuật và tiêu chuẩn của dự án.

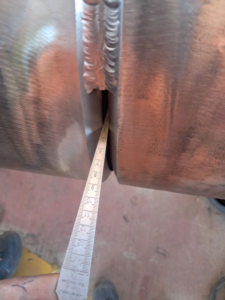

✅ 2. Đo khe hở chân mối hàn
Khe hở chân mối hàn là khoảng cách giữa hai mép mối nối trước khi hàn. Nó ảnh hưởng trực tiếp đến độ xuyên thấu và độ bền mối hàn. Thước đo khe hở hoặc thước đo độ dày được sử dụng để xác minh khe hở cần thiết theo WPS.

✅ 3. Kiểm tra độ chính xác của dụng cụ đo
Tất cả các dụng cụ đo như thước đo cao-thấp, thước đo khe hở và thước đo cầu phải được hiệu chuẩn. Sử dụng dụng cụ đo chưa hiệu chuẩn có thể dẫn đến kiểm tra không chính xác và bị loại bỏ ở các giai đoạn sau.

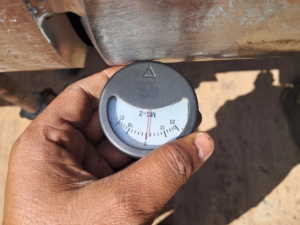

✅ 4. Kiểm tra bằng máy đo từ trường
Máy đo từ trường được sử dụng để đo từ dư trong mối nối. Từ trường mạnh có thể gây ra hiện tượng thổi hồ quang trong quá trình hàn, dẫn đến chất lượng mối hàn kém. Phải đảm bảo giới hạn cho phép trước khi hàn.

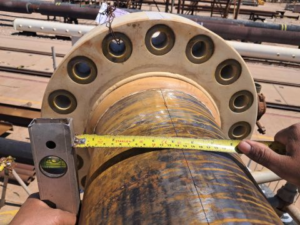

✅ 5. Độ thẳng và sự thẳng hàng
Kiểm tra sự thẳng hàng của ống bằng cách sử dụng thước thẳng, thước thủy hoặc dụng cụ căn chỉnh bằng laser. Sự sai lệch có thể dẫn đến các vấn đề về ứng suất và hỏng hóc trong quá trình sử dụng.

✅ 6. Kiểm tra đặc tính vật liệu
Đảm bảo vật liệu phù hợp với đặc tính đã được phê duyệt (ví dụ: API 5L, tiêu chuẩn ASTM). Kiểm tra số lô, cấp độ và chứng chỉ kiểm tra (MTC) trước khi lắp ráp.

✅ 7. Kiểm tra mối hàn điểm (mối hàn chấm)
Các mối hàn điểm (mối hàn chấm) phải đồng đều, không nứt và có khoảng cách thích hợp. Các mối hàn điểm bị lỗi có thể làm lan truyền vết nứt vào mối hàn cuối cùng nếu không được loại bỏ hoặc sửa chữa.

📌 Kết luận:
Kiểm tra lắp ráp đúng cách đảm bảo tuân thủ WPS, giảm thiểu các khuyết tật hàn và cải thiện chất lượng tổng thể của dự án. Là một chuyên gia QC, việc chú ý đến những chi tiết này tạo ra sự khác biệt lớn về tính toàn vẹn lâu dài.
