Ký hiệu hàn là một cách viết tắt tiêu chuẩn được sử dụng trên bản vẽ kỹ thuật và chế tạo để truyền đạt hướng dẫn hàn chi tiết một cách rõ ràng và hiệu quả. Chúng mô tả loại mối hàn, kích thước, vị trí của nó và các thông tin xử lý hoặc hoàn thiện khác cần thiết cho thợ hàn và chế tạo.

Các thành phần chính của ký hiệu hàn

• Đường tham chiếu: Một đường ngang đóng vai trò là cơ sở hoặc neo cho biểu tượng hàn. Tất cả các yếu tố khác được sắp xếp xung quanh đường này16.

• Mũi tên: Các điểm từ đường tham chiếu đến mối nối nơi mối hàn sẽ được thực hiện. Nó hoạt động như một chỉ báo “mối hàn ở đây”. Mũi tên có thể được định vị theo nhiều cách khác nhau tùy thuộc vào cấu hình khớp12.

• Ký hiệu mối hàn cơ bản: Được đặt trên hoặc gần đường tham chiếu, các ký hiệu này đại diện cho loại mối hàn, chẳng hạn như mối hàn phi lê, rãnh hoặc phích cắm. Vị trí của ký hiệu so với đường tham chiếu cho biết mối hàn nằm ở phía mũi tên hay phía đối diện của mối nối157.

• Ký hiệu bổ sung: Các ký hiệu bổ sung cung cấp thêm chi tiết về mối hàn, chẳng hạn như đường viền, độ hoàn thiện hoặc chi tiết cụ thể về quy trình56.

• Kích thước và dữ liệu khác: Thông tin như kích thước mối hàn, chiều dài, cao độ và các thông số khác được bao gồm cùng với các ký hiệu cơ bản để chỉ định các yêu cầu chính xác17.

• Đuôi: Chứa các tài liệu tham khảo về quy trình hàn, thông số kỹ thuật hoặc các ghi chú khác liên quan đến mối hàn57.

Giải thích vị trí biểu tượng

• Các ký hiệu được đặt bên dưới đường tham chiếu áp dụng cho mặt mũi tên của khớp.

• Các ký hiệu được đặt phía trên đường tham chiếu áp dụng cho phía bên kia của khớp.

• Nếu mối hàn đối xứng ở cả hai bên, đường đứt nét (được sử dụng cho mối hàn phía đối diện) sẽ bị bỏ qua, cho biết mối hàn ở cả hai bên67.

Các loại và ký hiệu mối hàn phổ biến

• Fillet Weld: Một mối hàn hình tam giác được sử dụng cho các mối nối vòng, góc và chữ T; được ký hiệu bằng một tam giác vuông1.

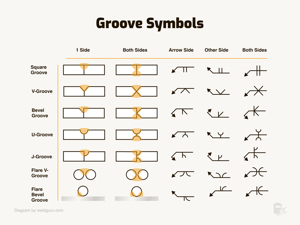

• Mối hàn rãnh: Các mối hàn được thực hiện trong các rãnh giữa các bộ phận; Các ký hiệu khác nhau tùy thuộc vào hình dạng rãnh.

• Mối hàn cắm và rãnh, mối hàn điểm và các loại khác có các ký hiệu riêng biệt được tiêu chuẩn hóa theo tiêu chuẩn ANSI / AWS và ISO157.

Tiêu chuẩn và Tài liệu tham khảo

• Hiệp hội Hàn Hoa Kỳ (AWS) xuất bản tiêu chuẩn ANSI/AWS A2.4, là nguồn có thẩm quyền cho các ký hiệu hàn tại Hoa Kỳ13.

• Các tiêu chuẩn ISO như EN ISO 2553:2013 (được thay thế bởi BS EN ISO 22553:2019 ở Vương quốc Anh) chi phối các ký hiệu hàn trên phạm vi quốc tế, với một số khác biệt về ký hiệu và vị trí67.

Tóm lại, các ký hiệu hàn cung cấp một “ngôn ngữ” phổ quát đảm bảo thợ hàn và kỹ sư hiểu chính xác cách thực hiện mối hàn, bao gồm loại, kích thước, vị trí và độ hoàn thiện, tạo điều kiện cho các quy trình chế tạo và kiểm tra chính xác và nhất quán.
