Ký hiệu hàn theo ISO 2553, BS EN 2255

ISO 2553 và BS EN 22553 (sau này phù hợp với EN ISO 2553) xác định các ký hiệu tiêu chuẩn để thể hiện các mối hàn trên bản vẽ kỹ thuật.

Các thành phần chính

Các ký hiệu hàn bao gồm một đường mũi tên chỉ vào mối nối, một đường tham chiếu và thường là đuôi cho các chi tiết bổ sung như quy trình hoặc thông số kỹ thuật. Các ký hiệu cơ bản (ví dụ: mông, phi lê, phích cắm) gắn vào đường tham chiếu; Các ký hiệu bên dưới cho biết mối hàn phía mũi tên, phía trên cho phía bên kia.

So sánh tiêu chuẩn

Khía cạnh	Tiêu chuẩn ISO 2553 (2013/2019)	BS EN 22553
Phạm vi	Các quy tắc toàn cầu về biểu diễn tượng trưng của mối hàn, bao gồm hình học, chất lượng, thử nghiệm. Áp dụng cho các mối hàn / hàn.	Vương quốc Anh / EU áp dụng các quy tắc tương tự; được thay thế bởi EN ISO 2553:2019.
Biểu tượng cơ bản	Mũi tên, đường tham chiếu, đuôi (đối với các khớp không xác định).	Cấu trúc giống hệt nhau với các ký hiệu cơ bản như phi lê không liên tục.
Sử dụng	Mũi tên ở 135 ° để tham chiếu; cùng một mặt được ưu tiên để rõ ràng.	Phù hợp với ISO, với các ví dụ cho các mối hàn gián đoạn so le.

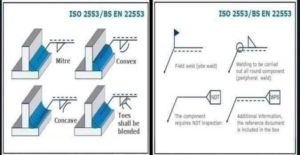

Các ký hiệu phổ biến

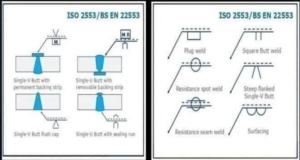

Mối hàn đối đầu: Đường thẳng qua tham chiếu.
Hàn góc: Tam giác vuông.
Kích thước: Hiển thị trên / dưới dòng (ví dụ: chiều dài chân, kích thước mối hàn).
