Bộ khuếch tán HVAC là thiết bị được lắp đặt ở cuối hệ thống ống dẫn để phân phối không khí điều hòa (làm nóng hoặc làm mát) vào phòng, kiểm soát hướng và lưu lượng của không khí để đảm bảo phân phối đều và thoải mái. Chọn loại và kích thước bộ khuếch tán phù hợp là rất quan trọng để luồng không khí hiệu quả, kiểm soát tiếng ồn và kiểu không khí thích hợp trong không gian điều hòa.

Các loại bộ khuếch tán HVAC phổ biến và các ứng dụng của chúng

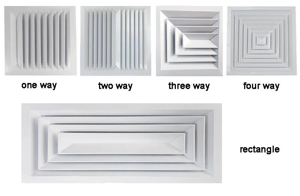

• Bộ khuếch tán định hướng
  Chúng bao gồm bộ khuếch tán 1 chiều, 2 chiều, 3 chiều và 4 chiều, thường có hình vuông (thường là 2×2 ft hoặc 595×595 mm theo hệ mét). Chúng là bộ khuếch tán không khí cung cấp tiêu chuẩn cung cấp khả năng phân phối luồng không khí tuyệt vời, thường cung cấp khoảng 300 CFM ở độ ồn thấp. Chúng thường đi kèm với dampers (hướng tâm, vương miện hoặc cánh đối diện) để kiểm soát luồng không khí và bộ điều hợp cho các kết nối ống dẫn. Chúng thích hợp để lắp đặt trần chung trong văn phòng, nhà ở và các tòa nhà thương mại146.

• Bộ khuếch tán khe tuyến tính
  Dài và hẹp, có sẵn trong các cấu hình 2 rãnh, 3 khe hoặc 4 kãng, thường có chiều dài 600 mm hoặc 1200 mm. Những bộ khuếch tán này mang lại vẻ ngoài bóng bẩy, hiện đại và lý tưởng cho không gian lớn hơn hoặc có hình dạng độc đáo. Chúng tạo ra luồng không khí tầng với sự nhiễu loạn giảm, làm cho chúng yên tĩnh và phù hợp với môi trường nhạy cảm với tiếng ồn như phòng hội nghị hoặc bệnh viện. Chúng có thể được lắp đặt trên trần nhà hoặc tường và có thể được kết hợp để phù hợp với bất kỳ hình dạng phòng nào12456.

• Bộ khuếch tán tròn
  Thường được làm bằng nhựa, nhôm hoặc thép mạ kẽm, bộ khuếch tán tròn có đường kính từ 150 mm đến 600 mm, với 250 mm và 300 mm là phổ biến. Chúng phù hợp với ống dẫn mềm và thường được sử dụng trong gia đình, văn phòng, khách sạn và nhà máy. Bộ khuếch tán tròn có thể điều hướng luồng không khí chính xác hơn, phù hợp với hệ thống thông gió có mục tiêu và thường có mặt trước có thể mở được để điều chỉnh van điều tiết125.

• Bộ khuếch tán xoáy
  Với các cánh quạt góc cạnh tạo ra kiểu luồng không khí xoáy, những bộ khuếch tán này cung cấp không khí cả theo chiều ngang và chiều dọc. Chúng được thiết kế cho tốc độ thay đổi không khí cao và trộn nhanh nguồn cung cấp và không khí xung quanh, thích hợp cho các ứng dụng trần cao và không gian yêu cầu cảm ứng cao. Chúng có hình tròn hoặc vuông với các cánh quạt có thể điều chỉnh để kiểm soát hướng luồng không khí14.

• Máy khuếch tán phản lực Được
  sử dụng chủ yếu trong các không gian thương mại lớn với trần nhà cao (ví dụ: phòng hòa nhạc, sân bay), máy khuếch tán phản lực tạo ra các luồng không khí tốc độ cao với khoảng cách ném dài và tiếng ồn thấp. Chúng có thể được điều chỉnh bằng tay hoặc điện tử trên 360 độ và có các mô hình ống ngắn hoặc dài4.

• Bộ khuếch
  tán đục lỗ Chúng có các lỗ nhỏ trên bề mặt, cung cấp luồng không khí nhẹ nhàng, đa hướng. Chúng lý tưởng cho các môi trường cần chuyển động không khí tinh tế, chẳng hạn như thư viện hoặc bảo tàng5.

• Bộ khuếch tán sàn
  Được lắp đặt trên các tầng, chúng được sử dụng ở những nơi lắp đặt trần hoặc tường không thực tế, thường là trong các không gian thương mại cũ hơn hoặc chuyên dụng2.

• Bộ khuếch tán có thể điều chỉnh Được
  trang bị cửa gió hoặc cánh tản nhiệt có thể điều chỉnh, chúng cho phép kiểm soát hướng và thể tích luồng không khí, mang lại sự linh hoạt trong việc phân phối không khí2.

Tiêu chí lựa chọn cho bộ khuếch tán HVAC

• Công suất luồng không khí (CFM)
  Kích thước bộ khuếch tán thường được chọn dựa trên luồng không khí cần thiết, thường khoảng 250 đến 300 CFM cho mỗi bộ khuếch tán đối với bộ khuếch tán 4 chiều. Cho người yêu cũample, bộ khuếch tán 2 ft × 2 ft với đường kính cổ 8–14 inch có thể xử lý luồng không khí từ 150 đến 500 CFM tùy thuộc vào kích thước cổ6.

• Bộ khuếch tán độ ồn
  nên duy trì độ ồn dưới NC30 để tạo sự thoải mái trong hầu hết các không gian6.

• Mô hình
  luồng không khí Chọn bộ khuếch tán dựa trên các mẫu luồng không khí mong muốn: hướng tâm, định hướng (1, 2 hoặc 4 chiều), ngang, dọc hoặc xoáy, tùy thuộc vào hình dạng phòng và nhu cầu phân phối không khí45.

• Không gian và tính thẩm mỹ Bộ
  khuếch tán khe tuyến tính được ưa chuộng cho các thiết kế hiện đại, kiểu dáng đẹp và không gian rộng lớn; bộ khuếch tán tròn và vuông phù hợp với gạch trần tiêu chuẩn và linh hoạt; Bộ khuếch tán đục lỗ rất tốt cho luồng không khí tinh tế trong môi trường nhạy cảm245.

• Vị trí
  lắp đặt Bộ khuếch tán trần là phổ biến nhất; Bộ khuếch tán sàn được sử dụng ở những nơi không khả thi lắp đặt trần hoặc tường2.

• Khả năng
  điều chỉnh Bộ giảm chấn và cánh quạt có thể điều chỉnh cho phép tinh chỉnh âm lượng và hướng luồng không khí mà không cần tháo bộ khuếch tán14.

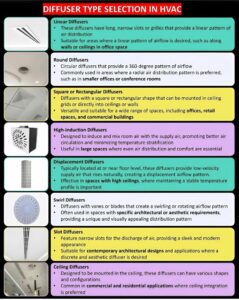

Bảng tóm tắt các loại bộ khuếch tán phổ biến

Việc lựa chọn bộ khuếch tán thích hợp liên quan đến việc xem xét các yêu cầu về luồng không khí, hạn chế tiếng ồn, kiểu phân phối không khí, hình dạng phòng và sở thích thẩm mỹ. Tư vấn bảng dữ liệu và biểu đồ kích thước của nhà sản xuất giúp đảm bảo hiệu suất và sự thoải mái tối ưu146.

Tóm lại, hiểu các loại và đặc điểm của bộ khuếch tán HVAC và phù hợp với nhu cầu của không gian là điều cần thiết để có hiệu suất hiệu quả của hệ thống HVAC và sự thoải mái của người sử dụng.
