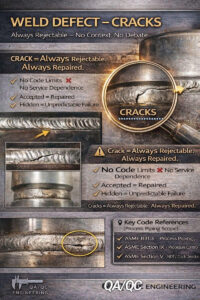

Lỗi hàn: VẾT NỨT

🔴 LỖI-2: VẾT NỨT

Yêu cầu theo tiêu chuẩn so với giả định tại công trường

Trong các dự án đường ống lọc dầu và công nghiệp chế biến, vết nứt không phải là lỗi thẩm mỹ.

Chúng là dấu hiệu của sự hư hỏng cấu trúc.

Tuy nhiên, tại nhiều công trường, vết nứt vẫn được thảo luận thay vì bị loại bỏ.

Hãy cùng xem xét điều này phù hợp với thực tế kỹ thuật.

🔍 Quy định rõ ràng của Bộ luật
Theo ASME B31.3, ASME Phần VIII, ASME Phần IX,

✅ Bất kỳ vết nứt nào cũng không thể chấp nhận được, bất kể:
• Chiều dài
• Chiều rộng
• Vị trí
• Hướng

Điều này bao gồm:

• Vết nứt bề mặt
• Vết nứt chân mối hàn
• Vết nứt mép hàn
• Vết nứt dưới mối hàn
• Vết nứt miệng hàn

📌 Vết nứt là những gián đoạn tuyến tính → tập trung ứng suất cao → sự lan truyền không thể dự đoán được.

Đó là lý do tại sao các bộ luật không cho phép đánh giá kỹ thuật về vết nứt.

🏗️ Những giả định thường thấy tại công trường
❌ “Nó rất nhỏ”
❌ “Vết nứt miệng hàn, sẽ mài sau”
❌ “Kiểm tra bằng tia X không phát hiện ra”
❌ “Đã vượt qua kiểm tra thủy lực, vậy là ổn”

⚠️ Đây là những giả định, không phải tiêu chí chấp nhận. Các vết nứt có thể không xuất hiện trong quá trình thử nghiệm
nhưng sẽ hoạt động trong điều kiện vận hành:
• Tải trọng chu kỳ
• Thay đổi nhiệt độ
• Biến động áp suất

🧪 Phương pháp phát hiện
• VT – vết nứt bề mặt và vết nứt miệng hố
• PT / MT – vết nứt bề mặt và gần bề mặt
• UT / RT – vết nứt bên trong (phụ thuộc vào hướng)

📌 Phương pháp phát hiện có thể khác nhau —

tiêu chuẩn chấp nhận thì không.

🔥 Tại sao vết nứt hình thành (Nguyên nhân gốc rễ)
• Nứt do hydro
• Gia nhiệt sơ bộ / Xử lý nhiệt sau hàn không đúng cách
• Mối hàn có độ cản trở cao
• Làm nguội nhanh
• Lượng nhiệt đầu vào không chính xác
• Vật liệu tiêu hao không tương thích
• Vết nứt cho thấy sự thất bại trong kiểm soát quy trình, không phải do ý định của người hàn.

🛠️ Biện pháp kỹ thuật chính xác
✔ Xác định loại và mức độ vết nứt
✔ Loại bỏ hoàn toàn (mài/cắt)
✔ Hàn lại bằng quy trình hàn (WPS) đã được phê duyệt
✔ Áp dụng nhiệt độ trước khi hàn/xử lý nhiệt sau hàn (PWHT) theo yêu cầu
✔ Kiểm tra lại bằng phương pháp kiểm tra không phá hủy (NDT) phù hợp

📌 Sửa chữa mà không khắc phục nguyên nhân gốc rễ = lỗi tái diễn.

🎯 Thực tế về QA/QC
• Vết nứt là không thể thương lượng.

• Vết nứt không phụ thuộc vào điều kiện vận hành.

• Vết nứt là điều kiện DỪNG LẠI.

📌 Bài viết tiếp theo:

LỖI-3: Thiếu liên kết
Khi mối hàn trông có vẻ hoàn chỉnh — nhưng không liên kết
