Mạ kẽm nhúng nóng có phù hợp với tất cả các loại bu lông kết cấu không?

Mạ kẽm nhúng nóng không phù hợp với tất cả các loại bu lông kết cấu. Vấn đề chính là nguy cơ giòn hydro, có thể ảnh hưởng đến bu lông cường độ cao, dập tắt và tôi luyện.

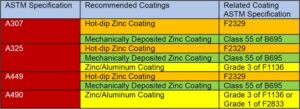

• Các bu lông có độ bền rất cao, chẳng hạn như ASTM A490, ASTM A354 cấp BD, SAE J429 cấp 8 và bu lông thép có thuộc tính 10.9 trở lên, thường không được khuyến khích hoặc thậm chí cấm mạ kẽm nhúng nóng do dễ bị giòn hydro. Ví dụ, bu lông ASTM A490 đặc biệt cấm sơn mạ kẽm nhúng nóng theo thông số kỹ thuật ASTM F3125 Phụ lục A1 và Bảng A1.1.

• Bu lông có độ bền thấp hơn hoặc hợp kim thấp, như ASTM A572 lớp 50 hoặc ASTM F1554 lớp 55, có thể được mạ kẽm nhúng nóng một cách an toàn mà không có tác dụng phụ.

• Bu lông loại 8.8 có thể được mạ kẽm nhưng loại 10.9 và loại 12.9 có nguy cơ cao hơn và thường nên tránh mạ kẽm nhúng nóng.

• Nhiệt độ ủ trong quá trình sản xuất cũng đóng một vai trò; bu lông được tôi luyện ở nhiệt độ cao hơn nhiệt độ mạ kẽm ít có khả năng bị ảnh hưởng xấu.

• Đai ốc có thể được mạ kẽm nhúng nóng phổ biến và an toàn hơn bu lông cường độ cao. Nhưng việc trộn các loại lớp phủ trên bu lông và đai ốc (ví dụ: đai ốc mạ kẽm nhúng nóng với bu lông mạ kẽm cơ học) không được khuyến khích và chống lại tiêu chuẩn ASTM do các vấn đề về độ vừa vặn và hiệu suất.

Tóm lại, mạ kẽm nhúng nóng phù hợp với một số loại bu lông kết cấu, chủ yếu là các loại có độ bền thấp hơn, nhưng không được khuyến nghị hoặc cho phép đối với bu lông kết cấu có độ bền cao như ASTM A490 và các bu lông được đánh giá tương tự do rủi ro giòn hydro và các hạn chế về đặc điểm kỹ thuật.
