MÃ SỐ VÒNG BI LÀ GÌ?

MÃ SỐ VÒNG BI ĐƯỢC MÔ TẢ TẠI ĐÂY📌

MÃ SỐ VÒNG BI LÀ GÌ?

Mã số vòng bi là mã chuẩn hóa được sử dụng để xác định loại, kích thước và thiết kế của vòng bi. Mã số này giúp bạn chọn đúng vòng bi cho máy móc hoặc thay thế vòng bi cũ.

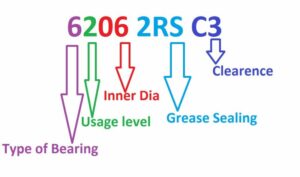

Định dạng số vòng bi tiêu chuẩn (Ví dụ: 6205)

Hãy lấy 6205 làm ví dụ:

🟦 [6] – LOẠI VÒNG BI

Chữ số đầu tiên này cho bạn biết loại vòng bi.

LOẠI SỐ:

{1} Vòng bi bi tự lựa
{2} Vòng bi đũa
{3} Vòng bi đũa côn
{4} Vòng bi bi hai dãy
{5} Vòng bi cầu chặn
{6} Vòng bi rãnh sâu
{7} Vòng bi bi tiếp xúc góc

🟩 [2] – DÒNG VÒNG BI (CHỊU NHIỆT/ĐỘ BỀN)

Chữ số thứ hai này cho biết dòng – độ bền hoặc “chịu tải nặng” của vòng bi.

MÔ TẢ DÒNG SỐ:

0 Siêu nhẹ Tải trọng nhỏ
1 Lực đẩy cực nhẹ
2 Dòng nhẹ
3 Dòng trung bình
4 Dòng nặng

📌 6205 = Vòng bi cầu rãnh sâu chịu tải trọng nhẹ

🟥 [05] – KÍCH THƯỚC LỖ (ĐƯỜNG KÍNH BÊN TRONG)

Hai chữ số cuối (nhân với 5) cho biết đường kính lỗ tính bằng mm (đối với các số trên 04).

SỐ LỖ (MM)

00 10 mm
01 12 mm
02 15 mm
03 17 mm
04 20 mm
05 25 mm (05 × 5)
06 30 mm
07 35 mm
… …

💡 TÓM TẮT
– Ví dụ

VÒNG BI SỐ LOẠI LOẠI ĐƯỜNG KÍNH (mm)

(6205) [Bóng bi rãnh sâu Nhẹ] 25 mm
(6306) [Bóng bi rãnh sâu Trung bình] 30 mm
(7207) [Tiếp xúc góc Nhẹ] 35 mm
(22210) [Con lăn cầu Nặng] 50 mm

🧠 MẸO KỸ THUẬT

✅ Luôn khớp số vòng bi khi thay thế
✅ Kiểm tra kích thước, loại và tải trọng trước khi lắp đặt
✅ Sử dụng thước cặp hoặc thước đo trục để xác nhận kích thước lỗ
✅ Chú ý các hậu tố như C3, ZZ, 2RS – chúng mô tả khe hở bên trong, phớt hoặc tấm chắn

Nguồn: JAPHET KATANA🇹🇿
