Mặt bích nhỏ gọn SPO với vòng đệm IX được tiêu chuẩn hóa cho các cấp áp suất theo ASME Class 150, 300, 600, 900 và 1500 với kích thước từ NPS 1/2 (DN 15) đến NPS 48 (DN 1200) và cho ASME Class 2500 với kích thước từ NPS 1/2 (DN 15) đến NPS 24 (DN 600). Các mặt bích này, cùng với các vòng đệm IX của chúng, được đề cập trong phạm vi ISO 27509, quy định các yêu cầu sản xuất chi tiết đối với các kết nối mặt bích nhỏ gọn bằng thép tròn và hợp kim niken và các vòng đệm liên quan, được thiết kế chủ yếu cho ngành công nghiệp dầu khí và khí đốt tự nhiên.

ISO 27509 áp dụng cho mặt bích cổ hàn, mặt bích mù, miếng đệm mái chèo (paddle spacers) và rèm đệm (spacer blinds), mặt bích tích hợp van / thiết bị, miếng đệm lỗ, mặt bích ren giảm và giao diện cứng, bao gồm các kích thước danh nghĩa từ DN 15 (NPS 1/2) đến DN 1200 (NPS 48) cho một số lớp nhất định và lên đến DN 600 (NPS 24) cho Lớp 2500. Tiêu chuẩn nhằm đảm bảo hiệu suất niêm phong đáng tin cậy bằng cách sử dụng vòng đệm IX, đòi hỏi đủ tính linh hoạt để lắp đặt và tháo ra trong khi vẫn duy trì niêm phong mạnh mẽ dưới áp lực.

Thiết kế Mặt bích nhỏ gọn SPO (ban đầu được phát triển vào năm 1994) cố gắng tương thích với các van được thiết kế theo ASME B16.34 và API 6D. Nó nhấn mạnh các góc mặt được tối ưu hóa phù hợp với độ dày thành ống để đảm bảo tiếp xúc mặt bích và chức năng niêm phong kép dưới tải trọng vận hành. ISO 27509 đơn giản hóa sản xuất bằng cách tiêu chuẩn hóa các góc vát, duy trì tiếp xúc gót mặt bích ở tất cả các tải trọng cho phép để tránh ăn mòn và rò rỉ, đồng thời đảm bảo tính toàn vẹn của bu lông bằng cách giữ mặt sau mặt bích song song với mặt bích được lắp ráp.

Nhìn chung, hệ thống SPO Compact Flange kết hợp với vòng đệm IX cung cấp một giải pháp mặt bích nhỏ gọn được tiêu chuẩn hóa và đáng tin cậy bao gồm nhiều loại kích thước và cấp áp suất tuân thủ ISO 27509.

Tham khảo:
Tiêu chuẩn mặt bích nhỏ gọn – LinkedIn
ISO 27509: 2012 – Tiêu chuẩn quốc tế cho kết nối mặt bích nhỏ gọn với vòng đệm IX
Cập nhật ISO 27509:2020 về nguyên tắc thiết kế và seal

– Mặt bích SPO Compact với vòng đệm kín IX dành cho các cấp áp suất theo tiêu chuẩn ASME loại 150, 300, 600, 900 và 1500 với các kích cỡ từ NPS ½ (DN 15) đến NPS 48 (DN 1200), và cho tiêu chuẩn ASME loại 2500 với các kích cỡ từ NPS ½ (DN 15) đến NPS 24 (DN 600), nằm trong phạm vi của ISO 27509.

– Điểm khác biệt chính giữa tiêu chuẩn SPO ban đầu và mặt bích trong ISO 27509 là góc vát của mặt bích đã được tiêu chuẩn hóa trong ISO 27509 để đơn giản hóa sản xuất và lưu kho, trong khi mặt bích SPO có góc vát được thiết kế riêng để phù hợp với nhiều độ dày thành ống khác nhau, sao cho khe hở giữa hai mặt bích ở chu vi ngoài khép kín ở mức 70%. của tải trọng mục tiêu cho quá trình lắp ráp bu lông. Góc mặt được tối ưu hóa mang lại hành vi tĩnh được tối ưu hóa, điều này rất quan trọng trong các ứng dụng động, và chức năng làm kín kép cho tất cả các tải trọng cho phép.

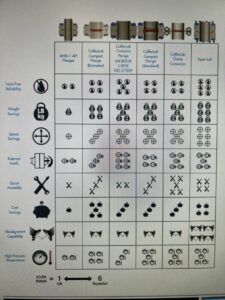

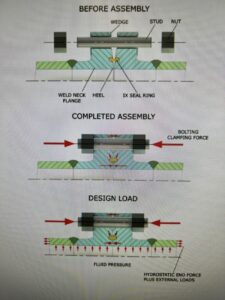

– Mặt cắt ngang của cụm bích nhỏ gọn theo tiêu chuẩn ISO 27509 được thể hiện trong hình bên dưới. Một phần rất nhỏ tải trọng bu lông được truyền qua vòng đệm kín IX (màu vàng) khi lắp ráp các bích. Tải trọng này không đổi khi thêm áp suất và tải trọng bên ngoài, hình dưới cùng. Tuy nhiên, tải trọng nén lên bề mặt gót bích bị giảm (mũi tên đỏ nhỏ hơn) khi áp suất cố gắng tách các bích.
