Mối hàn góc

🔹 Mối hàn góc là gì?

Mối hàn góc được tạo ra khi hai bề mặt giao nhau và được hàn dọc theo điểm giao nhau mà không cần chuẩn bị cạnh trong hầu hết các trường hợp.

👉 Kim loại hàn lấp đầy góc được tạo bởi hai phần.

🔹 Các loại mối hàn góc
Mối hàn góc thường được sử dụng trong các cấu hình mối nối sau:

1) Mối nối chữ T
⚡Một tấm vuông góc với tấm khác.

⚡Rất phổ biến trong chế tạo và hàn kết cấu.

2) Mối nối chồng
⚡Một tấm chồng lên tấm khác.

⚡Được sử dụng rộng rãi trong kim loại tấm và thân xe ô tô.

3) Mối nối góc
⚡Hai tấm gặp nhau ở các cạnh tạo thành một góc.
⚡ Được sử dụng trong chế tạo hộp hoặc khung.

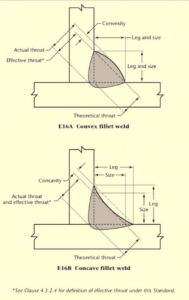

🔹 Hình dạng của mối hàn góc
Mối hàn góc có thể là:

🔶Mối hàn góc lồi – Nhiều kim loại hàn hơn, độ bền cao hơn nhưng có thể dẫn đến sự tập trung ứng suất cao hơn.

🔶Mối hàn góc lõm – Ít kim loại hàn hơn, phân bố ứng suất đồng đều hơn.

🔶Mối hàn góc phẳng – Hình dạng cân đối, thường được ưa chuộng.

🔹 Các thuật ngữ quan trọng về mối hàn góc

⚡Chiều dài chân mối hàn – Khoảng cách từ chân mối hàn đến mép mối hàn.

⚡Độ dày cổ mối hàn – Khoảng cách ngắn nhất từ ​​chân mối hàn đến mặt mối hàn (quan trọng nhất đối với độ bền).

⚡Mép mối hàn – Cạnh của mối hàn nơi nó tiếp xúc với kim loại nền.

⚡Chân mối hàn – Điểm nơi hai kim loại nền gặp nhau.

🔹 Ưu điểm của mối hàn góc
✅ Dễ chuẩn bị
✅ Ít gia công hoặc chuẩn bị mép
✅ Phù hợp với vật liệu mỏng và dày
✅ Tiết kiệm và được sử dụng rộng rãi trong ngành chế tạo và ô tô

🔹 Hạn chế
❌ Tập trung ứng suất cao hơn nếu thiết kế kém
❌ Khó kiểm tra độ xuyên thấu của chân mối hàn
❌ Nguy cơ xuất hiện các khuyết tật như thiếu liên kết hoặc lẫn xỉ.

🔥 Mối hàn lồi
🔹 Mối hàn lồi

🔹 Loại nào tốt hơn?

👉 Không có hình dạng mối hàn nào là “tốt nhất” trong mọi trường hợp. Điều này phụ thuộc vào điều kiện sử dụng

Trong kiểm tra chất lượng, bạn phải kiểm tra:

✅ Kích thước mối hàn theo bản vẽ
✅ Độ dày cổ hàn
✅ Vết lõm hoặc chồng lên nhau
✅ Mối hàn chuyển tiếp trơn tru
✅ Chấp nhận theo tiêu chuẩn (giới hạn AWS / ISO / ASME)
🔶Kết cấu cần cẩu → Chủ yếu là mối hàn lồi
🔶Khung gầm ô tô → Chủ yếu là mối hàn lõm hoặc phẳng
🔶Thiết bị quay → Ưu tiên mối hàn lõm

👉 “Mối hàn lồi cung cấp độ bền cao hơn và phù hợp với tải trọng tĩnh, trong khi mối hàn lõm mang lại sự phân bố ứng suất tốt hơn và được ưu tiên trong các ứng dụng tải trọng mỏi hoặc tải trọng chu kỳ. Hàn
