Tóm lại:
-
Mã màu trên các cạnh (đối với miếng đệm spiral wound) hoặc chấm (đối với miếng đệm đàn hồi) là phương pháp nhận dạng chính.
-
Mỗi màu sắc hoặc mẫu chấm tương ứng với một loại vật liệu cụ thể.
-
Các mã này hỗ trợ nhận dạng nhanh chóng và chính xác để tránh vật liệu gioăng không khớp và các hỏng hóc tiềm ẩn.
Nếu bạn cần nhận dạng cho một loại hoặc nhãn hiệu miếng đệm cụ thể, bạn nên tham khảo biểu đồ mã màu của nhà cung cấp để đảm bảo giải thích đúng mã.
Akmal Malik – Quality Control / Inspection / Site Construction Lead (Mechanical)
“Nhận dạng Gioăng & Thực hành QC Tốt nhất”
1. Các loại Gioăng phổ biến cho Đường ống & Mặt bích Tĩnh
Gioăng được sử dụng để tạo ra lớp đệm kín giữa hai mặt bích ghép nối nhằm ngăn ngừa rò rỉ. Loại gioăng phụ thuộc vào áp suất, nhiệt độ và đặc tính chất lỏng.
Các loại chính:
Gioăng mềm (Phi kim loại)
Vật liệu: Cao su, PTFE, Graphite, Sợi nén
Ứng dụng: Hệ thống áp suất thấp, nước, không khí, hóa chất nhẹ
Gioăng xoắn ốc
Cấu tạo: Cuộn kim loại + vật liệu đệm (graphite/PTFE)
Ứng dụng: Đường ống áp suất cao, nhiệt độ cao, dầu khí
Gioăng kiểu vòng (RTJ)
Vật liệu: Gang mềm, thép không gỉ
Ứng dụng: Áp suất cao, nhiệt độ cao, làm kín quan trọng (mặt bích API)
Gioăng bọc kim loại
Cấu tạo: Vật liệu đệm mềm bên trong vỏ kim loại
Ứng dụng: Bộ trao đổi nhiệt, dịch vụ nhiệt độ cao
Gioăng Kammprofile
Cấu tạo: Lõi kim loại có rãnh + lớp đệm mềm
Ứng dụng: Làm kín toàn vẹn cao cho bộ trao đổi nhiệt
2. Tầm quan trọng của Mã màu
Mã màu rất quan trọng để nhanh chóng xác định vật liệu gioăng và khả năng sử dụng phù hợp, đặc biệt là trong quá trình lắp đặt và bảo trì.
Tầm quan trọng:
An toàn: Ngăn ngừa lựa chọn sai gioăng (tránh rò rỉ, nổ)
Tuân thủ: Đáp ứng các tiêu chuẩn ASME, API và nhà máy
Hiệu quả: Tăng tốc độ kiểm tra và thay thế
Khả năng truy xuất nguồn gốc: Giúp xác định cấp vật liệu và định mức áp suất

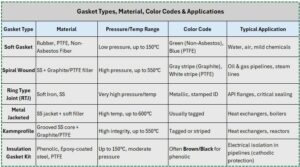

Ví dụ về Mã màu điển hình (tiêu chuẩn ASME B16.20 / API):
Xanh lá → Sợi không chứa amiăng
Xanh dương → PTFE
Đỏ → Than chì
Vàng → Gốc cao su
Vòng xoắn kim loại → Thường được đánh dấu bằng các sọc hoặc nhãn cho biết loại vật liệu độn (ví dụ: than chì = sọc xám)
(St.)
