ASME Phần VIII Div.1 xác định các loại chụp X quang (RT-1 đến RT-4) cho các mối hàn đối đầu bình chịu áp lực, được liên kết với các loại mối hàn A, B, C và D theo UW-11 và UW-12.
Danh mục mối hàn

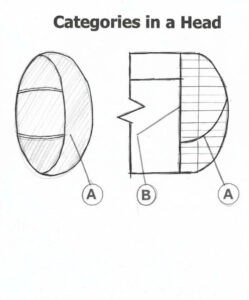

Loại A bao gồm các mối hàn đối đầu dọc trong vỏ và hình cầu, cộng với các mối hàn chu vi trong đầu hình bán cầu. Loại B bao gồm các mối hàn đối đầu theo chu vi trong vỏ và hình cầu. Loại C đề cập đến các mối hàn đối đầu kết nối các đầu hình bán cầu với vỏ, trong khi Loại D bao gồm các mối hàn đối đầu gắn vòi phun vào vỏ hoặc đầu.
Các loại chụp X quang

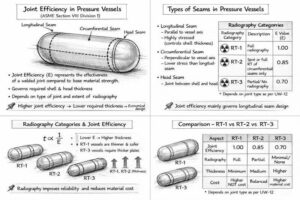

RT-1 yêu cầu chụp X quang đầy đủ tất cả các mối hàn đối đầu Loại A và D, cộng với Loại B và C nơi chúng giao nhau với Loại A; hiệu suất chung là 1,0. RT-2 yêu cầu chụp X quang đầy đủ cho Loại A và D (hoặc liền mạch), với chụp X quang tại chỗ cho Loại B và C; cũng mang lại E = 1.0. RT-3 sử dụng chụp X quang tại chỗ (chiều dài tối thiểu 6 inch trên 50 ft mối hàn) cho Loại B và C, với E = 0,85. RT-4 không áp dụng chụp X quang, với E = 0,70, giới hạn ở các mạch mỏng hơn.
Yêu cầu chính
Chụp X quang đầy đủ (RT-1 / RT-2) là bắt buộc đối với các tàu dịch vụ gây chết người hoặc những bồn dày trên 1,5 inch ở một số khớp nhất định. Chụp X quang tại chỗ đủ điều kiện cho thợ hàn và đảm bảo kiểm tra đại diện. Hiệu suất khớp từ Bảng UW-12 xác định ứng suất cho phép trong công thức thiết kế.
(St.)
