Những khác biệt chính giữa ASME Mục IX 2023 và phiên bản 2025

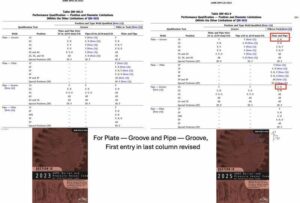

1. Bảng QW‑461.9 (Đánh giá hiệu suất: Giới hạn vị trí và đường kính)

2023: Đối với “Tấm – Rãnh” và “Ống — Rãnh”, chỉ có vị trí F (phẳng) và H (ngang) được xác định trong cột cuối cùng.

2025: Giờ đây, F, H và V (dọc) đã được xác định — vị trí dọc mới được thêm vào cho cả mối hàn rãnh tấm và ống.

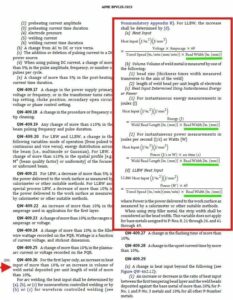

2. QW‑409.26 và Phụ lục H không bắt buộc (Tính toán Nhiệt lượng Đầu vào cho LBW/LLBW)

Phiên bản 2023: Phụ lục H tham chiếu để xác định nhiệt lượng đầu vào cho hàn chùm tia laser (LBW/LLBW).

Phiên bản 2025:

Đã xóa tham chiếu đến Phụ lục H.

Được thay thế bằng các phương trình được làm rõ trực tiếp trong QW-409.26, chỉ định công thức nhiệt lượng đầu vào cho LBW/LLBW:

1. Đối với hàn thông thường: Nhiệt lượng đầu vào = Điện áp × Cường độ dòng điện × 60 / (Tốc độ di chuyển × Chiều rộng mối hàn)

2. Đối với công suất tức thời: được xác định bằng watt hoặc J/s × thời gian hồ quang, được chuẩn hóa theo kích thước mối hàn.

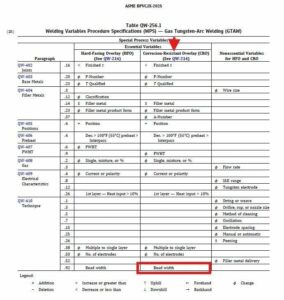

3. Bảng QW-256.1 (Biến WPS cho GTAW)

Phiên bản 2023:

Trong phần “Biến Quy trình Đặc biệt”, các cột cho Lớp phủ Cứng (HFO) và Lớp phủ Chống Ăn mòn (CRO) ghi chú chiều rộng mối hàn là thiết yếu.

Phiên bản 2025:

Đã thêm chiều rộng mối hàn một cách rõ ràng vào cột Biến Không Thiết yếu—cho biết hiện tại nó là tùy chọn cho các quy trình GTAW HFO và CRO.

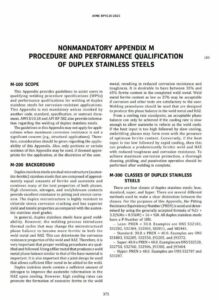

4. Phụ lục M không bắt buộc (Hướng dẫn WPS/PQR cho thép không gỉ Duplex)

Không có thay đổi rõ ràng nào giữa phiên bản 2023 và 2025—Phụ lục M vẫn giữ nguyên và không thay đổi.

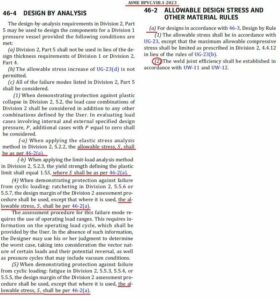

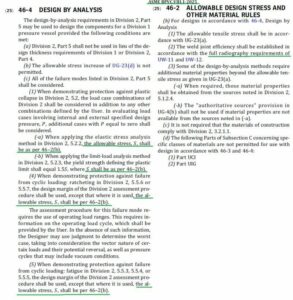

5. Mục VIII, Div. 2 (Tham chiếu ứng suất cho phép theo Thiết kế bằng Phân tích)

Phiên bản 2023:

Tham chiếu ứng suất cho phép S trong Phân khu 2 Phần 5 được mặc định là “theo §46‑2(a).”

Hiệu suất mối hàn được liên kết với tham chiếu UW‑11 và UW‑12.

Phiên bản 2025:

Đã làm rõ ở phần trước:

Ứng suất kéo cho phép (S) hiện được tham chiếu rõ ràng theo 46‑2(b).

Lưu ý rằng hiệu suất mối hàn được thiết lập thông qua chụp X-quang toàn phần theo UW‑11 và UW‑12.

Đã đưa ra hướng dẫn về việc có thể cần một số đặc tính vật liệu vượt quá UG-23 (theo 46-2(a)).

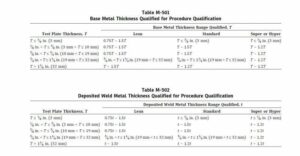

6. Bảng M-501 & M-502 (Tiêu chuẩn Độ dày Thép không gỉ Duplex)

Cả hai phiên bản đều trình bày các phạm vi độ dày và phân loại giống hệt nhau (lean, standard, super/hyper).

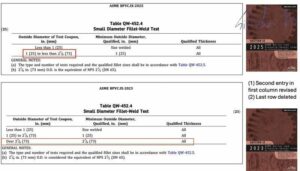

7. Bảng QW-452.4 (Thử nghiệm mối hàn góc đường kính nhỏ)

Phiên bản 2023:

Ba kích thước khung được chỉ định:

< 1in.

1in. đến 2⅞in.

Trên 2⅞in.

Phiên bản 2025:

Đã sửa đổi:

1. Kích thước khung đầu tiên giữ nguyên < 1(25).

2. Kích thước khung thứ hai được thay đổi thành 1 (25) đến nhỏ hơn 2⅞(73).

3. Đã xóa mục “Trên 2⅞in”. toàn bộ hàng —loại bỏ hạng mục kích thước lớn hơn.

✅ Bảng Tóm tắt Sửa đổi

Tóm tắt Thay đổi Mục

QW‑461.9 Đã thêm tiêu chuẩn vị trí thẳng đứng (V) cho mối hàn rãnh
QW‑409.26 Cập nhật công thức nhiệt đầu vào cho LBW/LLBW; loại bỏ tham chiếu đến Ứng dụng H
QW‑256.1 Chuyển chiều rộng mối hàn sang biến không cần thiết cho hàn HFO/CRO GTAW
Mục VIII Phân mục 2 Làm rõ tham chiếu ứng suất cho phép đến §46‑2(b); hiệu suất hàn thông qua chụp X-quang toàn phần
QW‑452.4 Bảng kiểm tra mối hàn góc đường kính nhỏ cô đọng; loại bỏ hạng mục >2⅞in.
