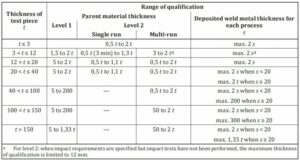

Phạm vi chứng nhận cho độ dày vật liệu hàn đối đầu và độ dày kim loại hàn (L1, L2) theo ISO 15614

• Trình độ của thử nghiệm quy trình hàn về độ dày vật liệu $t$ bao gồm đủ điều kiện cho độ dày trong phạm vi thường được biểu thị liên quan đến $t$.

• Đối với độ dày kim loại mối hàn lắng đọng (chẳng hạn như trong mối hàn nhiều lần), phạm vi chất lượng thường bao gồm một phạm vi được áp dụng độc lập với độ dày vật liệu cơ bản. Ví dụ, phạm vi độ dày của mỏ có thể khoảng 0,8 tấn đến 1,1 tấn hoặc rộng hơn tùy thuộc vào quy trình và đó là một lần chạy hay nhiều lần.

• Phạm vi độ dày họng cho các mối hàn phi lê đủ tiêu chuẩn bằng mối hàn đối đầu dựa trên độ dày kim loại mối hàn lắng đọng và thường bao gồm khoảng 0,75a đến 1,5a (trong đó a = độ dày mối hàn).

• Phạm vi phê duyệt chung cho độ dày mối hàn đối đầu và độ dày lắng đọng mối hàn theo ISO 15614-1 (và tương tự trong ISO 15614-5: 2024) là xấp xỉ:

  • Phạm vi độ dày vật liệu: 0,5t đến 2t

  • Phạm vi độ dày kim loại mối hàn lắng đọng: 0,5t đến 2t cho nhiều lớp, 0,7t đến 1,3t cho một lớp, với độ dày tối thiểu khoảng 3 mm đối với một số trường hợp

Phạm vi chính xác phụ thuộc vào các điều kiện như mối hàn là một lớp hay nhiều lớp và các yêu cầu kiểm tra va đập. Ví dụ, khi cần kiểm tra va đập, giới hạn phạm vi trên có thể bị hạn chế nghiêm ngặt hơn.

Tóm lại, theo tiêu chuẩn ISO 15614:

• Chất lượng kiểm tra quy trình hàn về độ dày $t$ Bao gồm độ dày mối hàn sản xuất khoảng từ 0,5 đến 2 lần t.

• Phạm vi chất lượng độ dày kim loại lắng đọng (L1, L2) tuân theo phạm vi tỷ lệ tương tự so với t, thường là 0,7 đến 1,3 lần t cho một lần chạy và rộng hơn cho nhiều lần chạy.

• Đối với các mối hàn phi lê đủ tiêu chuẩn bằng mối hàn đối đầu, chất lượng độ dày họng dựa trên độ dày kim loại lắng đọng với phạm vi khoảng từ 0,75 đến 1,5 lần độ dày mối hàn được thử nghiệm.​
