Phân loại hợp lý các tiêu chuẩn quy trình API

Phân loại hợp lý các tiêu chuẩn đường ống API có thể được tổ chức theo các lĩnh vực trọng tâm chính của chúng trong vòng đời đường ống và quản lý an toàn. Viện Dầu khí Hoa Kỳ (API) phát triển hơn 700 tiêu chuẩn, nhưng các tiêu chuẩn chính liên quan đến đường ống được chia thành các loại riêng biệt như sau:

Loại Tiêu chuẩn API có liên quan Tiêu điểm / Mô tả
API 1104, API 579 Quy trình hàn, kiểm tra, đánh giá (API 1104); Đánh giá tính phù hợp cho dịch vụ đối với các đường ống bị hư hỏng (API 579).
API RP 1130, API RP 1175 Giám sát đường ống tính toán (CPM) để phát hiện rò rỉ (RP 1130); quản lý chương trình phát hiện rò rỉ (RP 1175).
Thiết kế, lắp đặt và thử nghiệm đường ống API 1102, API RP 1110, API RP 1111, API RP 1115 Thiết kế đường ống (1102); kiểm tra áp suất (RP 1110); thiết kế/vận hành đường ống ngoài khơi (RP 1111); kho chứa hang muối (RP 1115).
API RP 1164 Bảo mật hệ thống SCADA cho hệ thống điều khiển đường ống để đảm bảo độ tin cậy hoạt động và bảo mật hệ thống phát hiện rò rỉ.
Quản lý an toàn cơ sở đường ống API RP 1188 Khuôn khổ cho các chương trình quản lý tính toàn vẹn của cơ sở đường ống để tăng cường an toàn và giảm khí thải.
Vận chuyển và vận hành đường ống RP 3000, RP 80, RP 1109, RP 1112, RP 1004, RP 1007 Các hoạt động vận chuyển an toàn bao gồm bốc xếp đường sắt, quyền ưu tiên, biển báo, ứng phó khẩn cấp và vận hành xe bồn.
Bảo trì và kiểm tra đường ống Các tiêu chuẩn RP khác nhau, bao gồm cả những tiêu chuẩn được tích hợp vào các công cụ phần mềm như Hộp công cụ kỹ thuật (PLTB) Kiểm tra, bảo trì, kiểm tra thủy tĩnh, đánh giá ăn mòn và quản lý tuân thủ trong suốt vòng đời đường ống.

Điểm nổi bật chính:

  •  phân loại các hệ thống phát hiện rò rỉ thành các công nghệ dựa trên bên trong (cảm biến lưu lượng, áp suất) và dựa trên bên ngoài (cảm biến hồng ngoại, âm thanh), nhấn mạnh việc phát hiện rò rỉ nhanh chóng và chắc chắn.

  •  là nền tảng cho tính toàn vẹn của hàn, chỉ định quy trình hàn, tiêu chí kiểm tra và chấp nhận để ngăn ngừa rò rỉ và hỏng hóc.

  •  giải quyết an ninh mạng cho các hệ thống SCADA, rất quan trọng để duy trì độ tin cậy của hệ thống phát hiện rò rỉ và bảo mật hoạt động.

  •  cung cấp một khuôn khổ mới cho các chương trình quản lý an toàn cơ sở đường ống, tập trung vào tính toàn vẹn và ngăn ngừa sự cố toàn diện.

  • Gói Tiêu chuẩn Vận tải API bao gồm một bộ tiêu chuẩn rộng rãi cho hoạt động đường ống, giáo dục công cộng, an toàn giao thông và ứng phó khẩn cấp.

Công cụ triển khai

Một số giải pháp phần mềm, chẳng hạn như Pipeline Toolbox (PLTB) của Technical Toolboxes, hỗ trợ áp dụng các tiêu chuẩn này bằng cách tự động hóa tính toán, kiểm tra và báo cáo tuân thủ, nâng cao hiệu quả hoạt động và tuân thủ quy định.

Phân loại này giúp các nhà khai thác đường ống và kỹ sư điều hướng các tiêu chuẩn API một cách hiệu quả bằng cách điều chỉnh các tiêu chuẩn cụ thể với nhu cầu vận hành của họ, từ thiết kế và xây dựng thông qua vận hành, bảo trì và quản lý an toàn.



🏭Tiêu chuẩn Đường ống của Viện Dầu khí Hoa Kỳ

API đã phát triển một khuôn khổ quy tắc và tiêu chuẩn mở rộng để quản lý hệ thống đường ống và các phụ kiện liên quan.

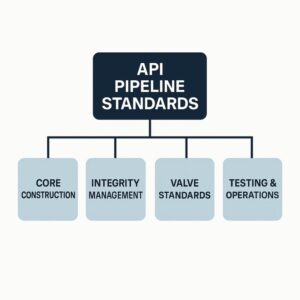

Dưới đây là bảng phân loại các tiêu chuẩn đường ống API được sắp xếp hợp lý với mô tả ngắn gọn.

🏗️ Thiết kế & Lắp đặt Đường ống chính (core)
🔵 API 5L – Thông số kỹ thuật đường ống thép vận chuyển dầu/khí (PSL1/PSL2)
🟢 API 1104 – Quy trình và chứng nhận hàn cho xây dựng đường ống
🟡 API 1102 – Hướng dẫn thiết kế đường ống giao cắt dưới đường bộ/đường sắt
🟣 API 1110 – Quy trình thử áp suất cho đường ống thép và nhà ga
🟠 API 1169 – Yêu cầu kiểm tra thi công và chứng nhận thanh tra viên

🛡️ Hệ thống Quản lý & Tính toàn vẹn Đường ống
🔵 API 1160 – Khung quản lý tính toàn vẹn dựa trên rủi ro cho chất lỏng nguy hiểm
🟢 API 1173 – Hệ thống quản lý an toàn Kế hoạch-Thực hiện-Kiểm tra-Hành động cho hoạt động
🟡 API 1175 – Khung phát triển và quản lý chương trình phát hiện rò rỉ
🟣 API 1176 – Cơ chế đánh giá vết nứt và kiểm tra nội tuyến Hướng dẫn
🟠 API 1133 – Quản lý rủi ro thủy kỹ thuật cho các điểm giao cắt nước
🔴 API 1178 – Tích hợp và chuẩn hóa dữ liệu toàn vẹn đa nguồn
🟤 API 1163 – Đánh giá công cụ kiểm tra nội tuyến và xác thực dữ liệu
⚫ API 1188 – Quản lý toàn vẹn cơ sở vật chất cho các thành phần chịu áp lực
⚪ API 579-1/ASME FFS-1 – Đánh giá khả năng sử dụng cho hư hỏng thiết bị

🔧 Tiêu chuẩn và phụ kiện van đường ống
🔵 API 6D – Thiết kế và thử nghiệm van đường ống (bi, cửa van, nút, van một chiều)
🟢 API 6DSS – Hệ thống van ngầm cho môi trường áp suất cao
🟡 API 594 – Yêu cầu thiết kế và thử nghiệm van một chiều
🟣 API 598 – Quy trình kiểm tra và thử nghiệm van với tiêu chí rò rỉ
🟠 API 600 – Van cổng thép chịu lực cao cho các ứng dụng dầu khí
🔴 API 602 – Van cổng thép nhỏ gọn cho không gian hạn chế Ứng dụng
🟤 API 608 – Thiết kế van bi kim loại và thông số kỹ thuật lắp đặt
⚫ API 609 – Yêu cầu về van bướm cho hệ thống đường ống lớn

⚙️ Tiêu chuẩn Kiểm tra & Vận hành Đường ống
🔵 API 1130 – Thuật toán giám sát tính toán để phát hiện rò rỉ
🟢 API 1109 – Tiêu chuẩn đánh dấu đường ống và biển báo cho chất lỏng nguy hiểm
🟡 API 1162 – Hướng dẫn chương trình nâng cao nhận thức cộng đồng và chiến lược truyền thông

👉[https://lnkd.in/dz2ppD3J] để biết thêm về cách các quy định quốc tế định hình thiết kế và tính toàn vẹn của đường ống!

#API #PipelineIntegrity #PipelineSafety #OilAndGas #PipelineConstruction

API, Tính toàn vẹn đường ống, An toàn đường ống, Dầu khí, Lắp đặt đường ống
