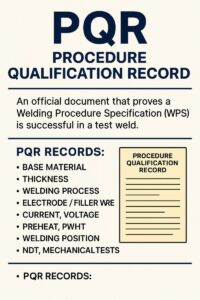

🔥PQR – Hồ sơ kiểm định quy trình 🧑🏭⚙️🔥
PQR (Bản ghi chứng nhận quy trình) ek tài liệu kỹ thuật chính thức hota hai jo ye proof karta hai ki jo WPS (Đặc tả quy trình hàn) banaya gaya hai, wo real hàn thử tôi thành công hai ya nahi.
Nói đơn giản thôi, PQR ek kiểm tra ka ghi hai jo quá trình hàn ki sức mạnh, chất lượng aur an toàn ko thực tế xác minh karta hai.
PQR cho tôi thông tin chi tiết sau đây ghi lại hoti hain:
Vật liệu cơ bản, độ dày, quy trình hàn (SMAW/GTAW/GMAW), điện cực hoặc dây phụ, dòng điện, điện áp, làm nóng trước, PWHT, vị trí hàn, kết quả NDT (RT/UT), kết quả kiểm tra cơ học aur kiểm tra độ bền kéo jaise, kiểm tra uốn cong và kiểm tra tác động.
Pehle test hàn hoti hai, uske baad NDT aur test cơ khí hoti hai. Agar saare test PASS hote hain tab PQR đã phê duyệt hota hai. Chúng tôi đã phê duyệt PQR ke base par hi WPS cuối cùng ủy quyền hota hai.
WPS bina PQR phê duyệt nahi hota aur bina được phê duyệt WPS ke sản xuất hàn được phép nahi hoti. Isliye PQR hàn chất lượng ka bằng chứng hota hai.
Chất lượng hàn ke liye WPS plan hota hai aur PQR us plan ka bằng chứng thực tế hota hai.
✅ PQR bao gồm những gì?
PQR chủ yếu gồm 4 mục:
1️⃣ Các biến số hàn (được sử dụng trong quá trình hàn)
Vật liệu cơ bản (mác tấm/ống)
Độ dày
Phương pháp hàn (SMAW, GTAW, GMAW, SAW)
Que hàn / Dây hàn phụ
Dòng điện, Điện áp, Cực tính
Gia nhiệt sơ bộ & Xử lý nhiệt sau hàn (PWHT)
Vị trí hàn
2️⃣ Kiểm tra cơ tính
Kiểm tra độ bền kéo
Kiểm tra độ bền uốn (Mối hàn / Mặt hàn)
Kiểm tra độ bền va đập (nếu có mã)
3️⃣ Kiểm tra không phá hủy (NDT)
Kết quả RT / UT
Kiểm tra trực quan
4️⃣ Kết quả & Phê duyệt
ĐẠT / KHÔNG ĐẠT
Phê duyệt của Khách hàng + Bên thứ ba + QA/QC
📄 MẪU BIỂU MẪU PQR
🔹 PHẦN – 1: THÔNG TIN CHUNG
Tên công ty
Tên dự án
Số PQR
Ngày
Số WPS (Tham chiếu)
🔹 PHẦN 2: VẬT LIỆU CƠ BẢN
Mác vật liệu
Độ dày
Đường kính ngoài ống / Kích thước tấm
Loại mối nối
🔹 PHẦN 3: CHI TIẾT HÀN
Quy trình hàn
Kích thước que hàn / que hàn phụ
Dòng điện (Amp)
Điện áp (Volt)
Cực tính
Nhiệt độ nung nóng trước
Nhiệt độ giữa các lớp hàn
🔹 PHẦN 4: XỬ LÝ NHIỆT
Có cần xử lý nhiệt sau hàn không? (Có/Không)
Nhiệt độ
Thời gian giữ nhiệt
🔹 PHẦN – 5: CHI TIẾT KIỂM TRA
Kiểm tra trực quan: ĐẠT / KHÔNG ĐẠT
Kiểm tra bằng tia X / siêu âm: ĐẠT / KHÔNG ĐẠT
Kết quả kiểm tra độ bền kéo
Kết quả kiểm tra độ bền uốn
Kiểm tra độ bền va đập (nếu có)
🔹 PHẦN – 6: KẾT QUẢ & PHÊ DUYỆT
Kết quả cuối cùng: ĐẠT / KHÔNG ĐẠT
Người chuẩn bị
Người kiểm tra
Người phê duyệt (Khách hàng / TPI / Trưởng bộ phận QC)
📝 QUY TRÌNH LẬP PQR NHƯ THẾ NÀO?
✅ Bước 1
Trước tiên, cần hàn tấm thử hoặc ống thử theo WPS đề xuất.
✅ Bước 2
Ghi các thông số thực tế của quá trình hàn
Dòng điện thực tế
Điện áp thực tế
Điện cực thực tế
Nhiệt độ nung nóng thực tế
✅ Bước 3
Kiểm tra mẫu hàn bằng mắt thường
Kiểm tra bằng tia X/siêu âm (RT/UT)
Kiểm tra cơ học
✅ Bước 4
Kết quả kiểm tra từ phòng thí nghiệm được đính kèm vào biểu mẫu PQR.
✅ Bước 5
Nếu tất cả các bài kiểm tra ĐẠT →
PQR ĐƯỢC DUYỆT ✅ → WPS CUỐI CÙNG dựa trên kết quả đó
Nếu KHÔNG ĐẠT →
Phải hàn lại + lập PQR mới ❌
